很多PC端的用户也希望连接Areca雷电阵列，今天我们就通过华硕ROG MAXIMUS XIII HERO和Areca的ARC-8050T3U-12E 12盘位雷电磁盘阵列来实际搭建评测。
物理连接与

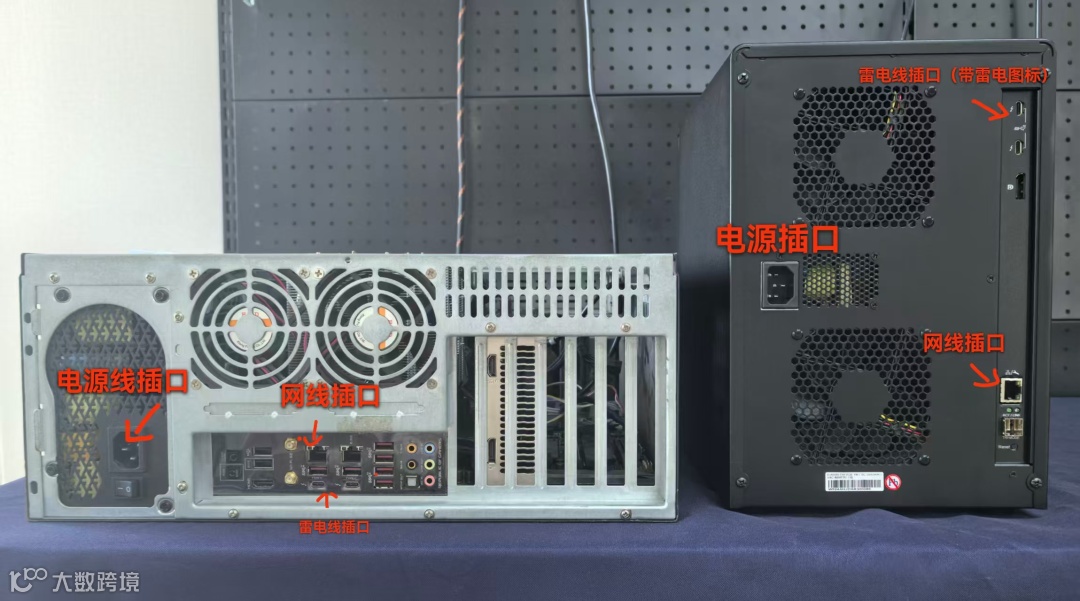

将主机与磁盘阵列通过电源线（供电）、网线（进入磁盘阵列管理页面）、连接。如下图所示
华硕主板雷电参数设置
1.将电脑开机，在电脑开机一瞬间并跳出ASUS的马上按F2键或delete键（不同电脑进入BIOS方式不同），即可进入华硕主板BIOS界面。

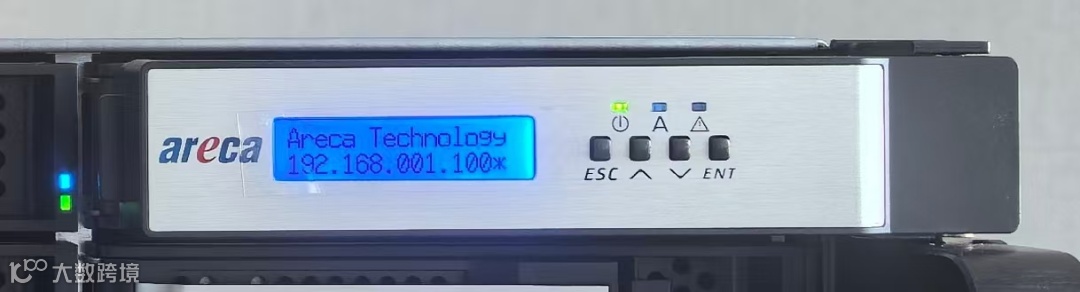

注：开机后磁盘阵列液晶屏上显示IP地址且后面有*为正常。 如下图所示

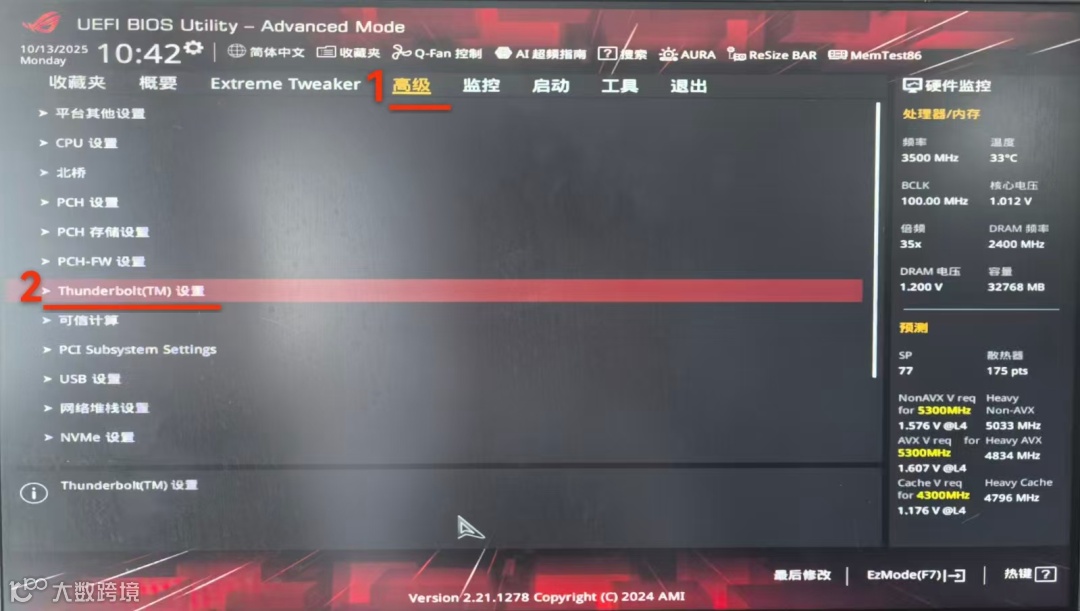

2.进入BIOS之后先点击横排高级选项，再点击里面Thunderbolt（TM）设置选项。 如下图所示

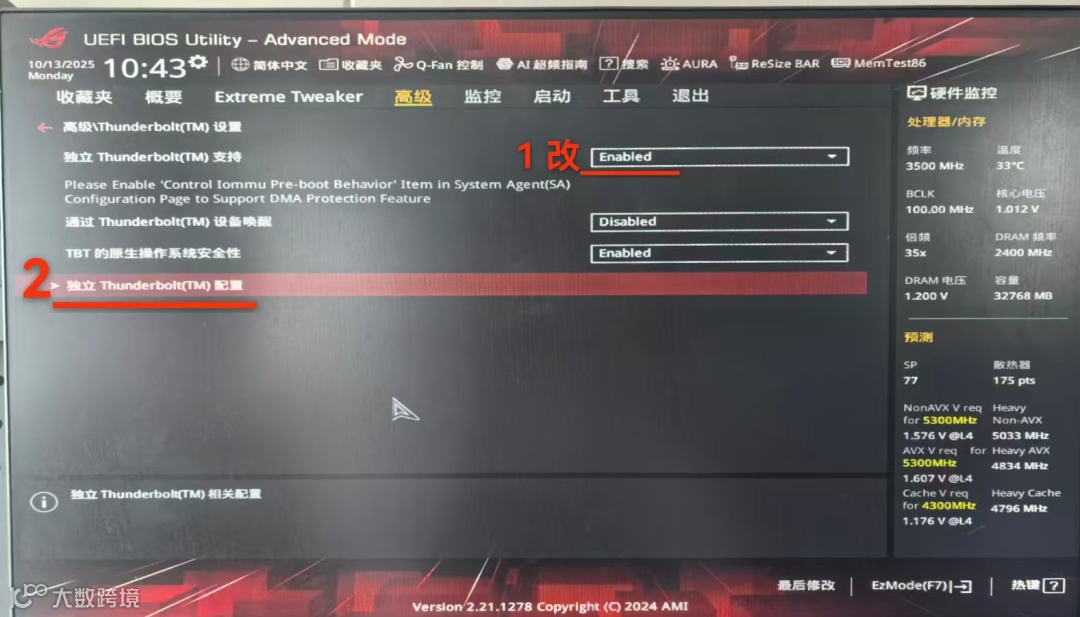

3.将独立Thunderbolt（TM）支持选项改成Enabled后点击独立Thunderbolt（TM）配置。如下图所示

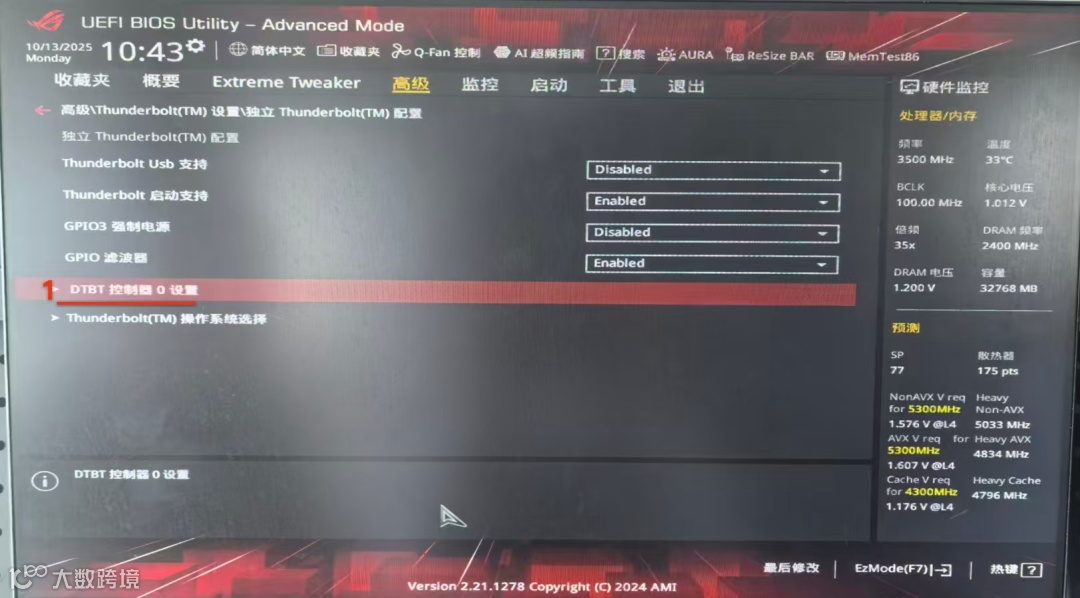

4.点击DTBT控制器 0 设置。如下图所示

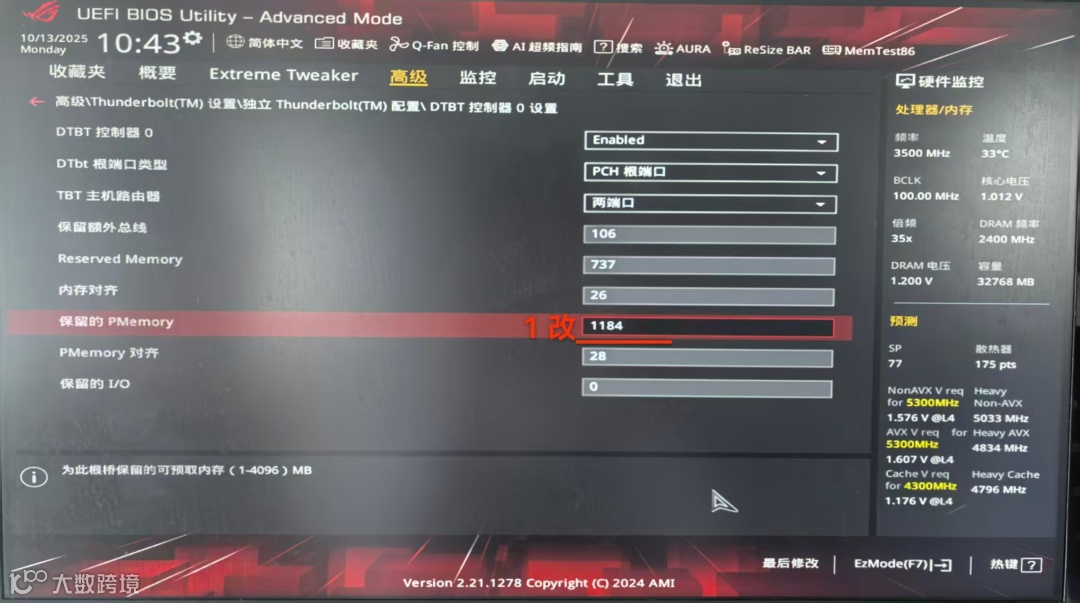

5.把保留的PMemory选项改为1184。 如下图所示
6.最后点击横排退出选项下的保存变更并重新设置后退出BIOS（按F8选择启动设备并回车）。 如下图所示
连接磁盘阵列

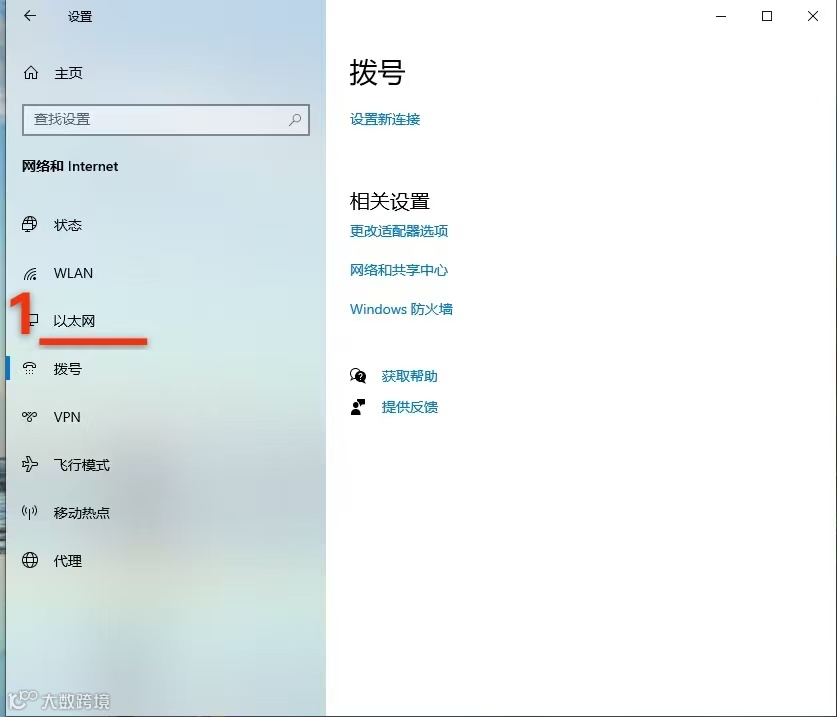

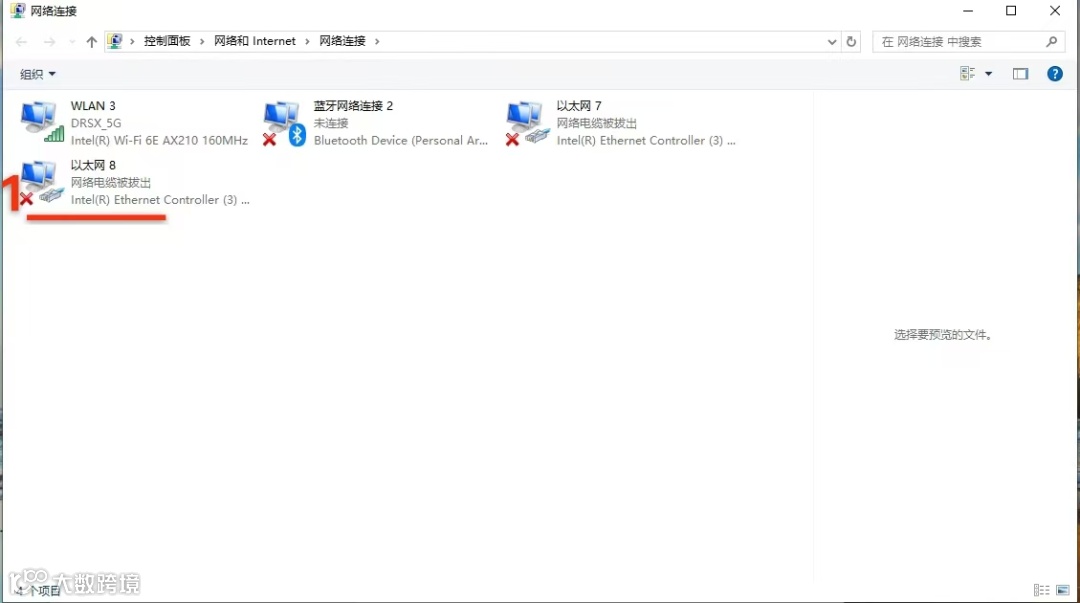

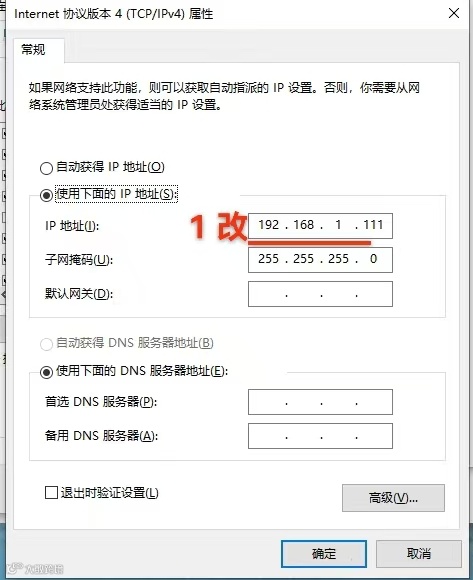

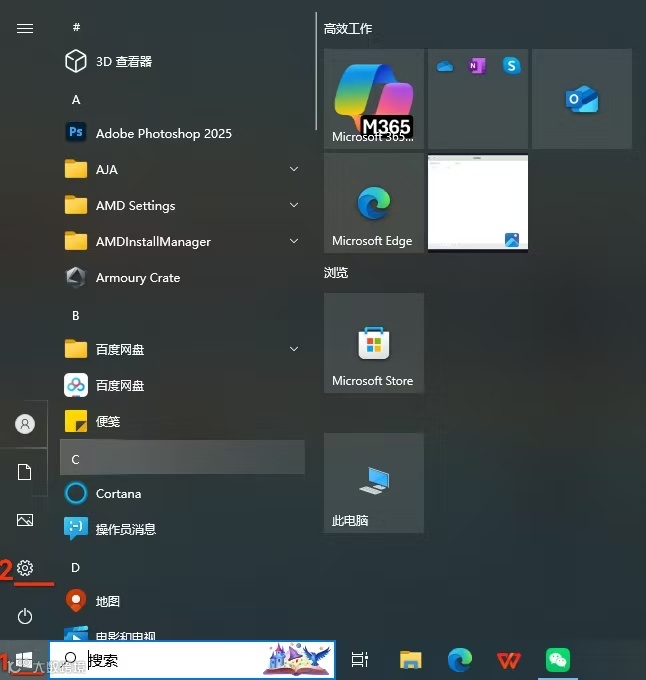

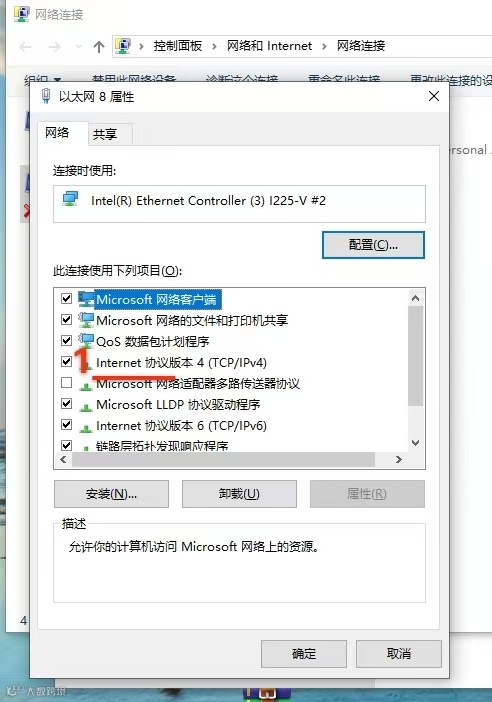

1.启动后更改电脑IP地址，使电脑IP地址与磁盘阵列IP地址192.168.1.100在同一网段上（红色标注为网段需一样）。 按下列图所示更改

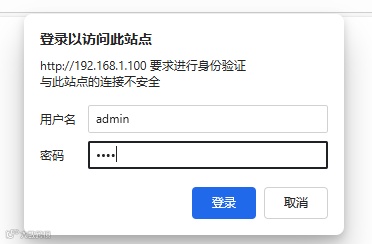

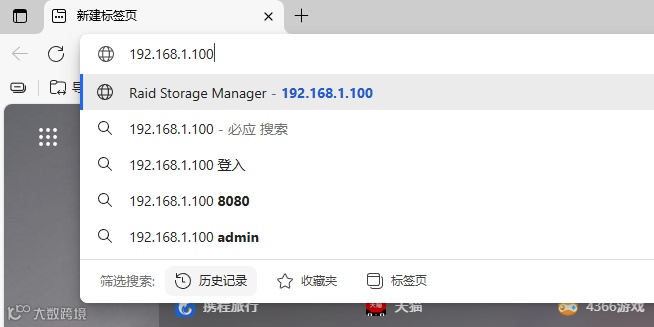

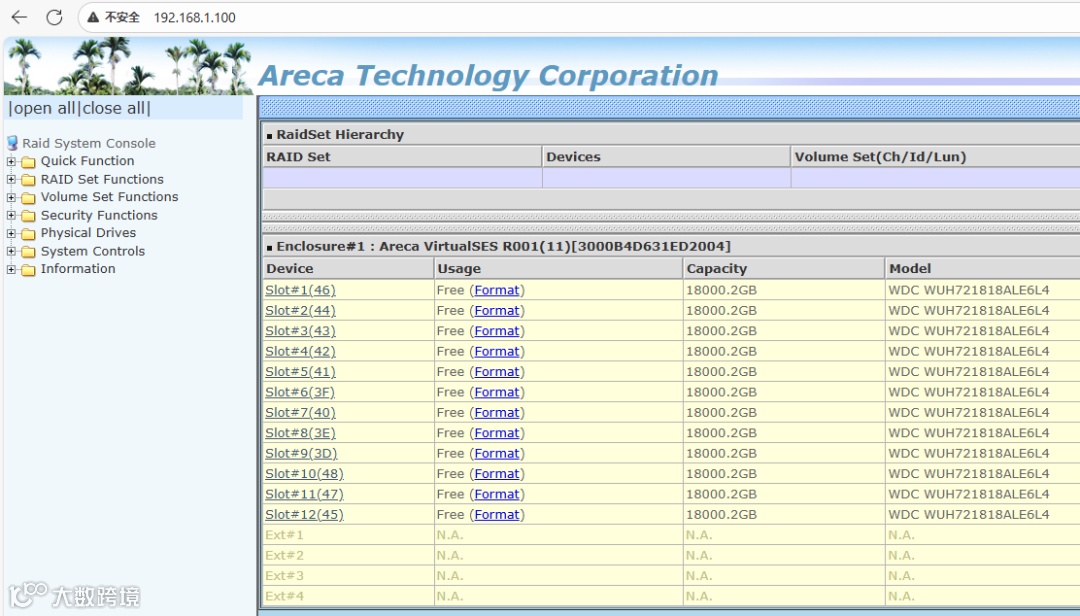

2.打开浏览器登陆磁盘阵列管理页面网址192.168.1.100 如下图所示

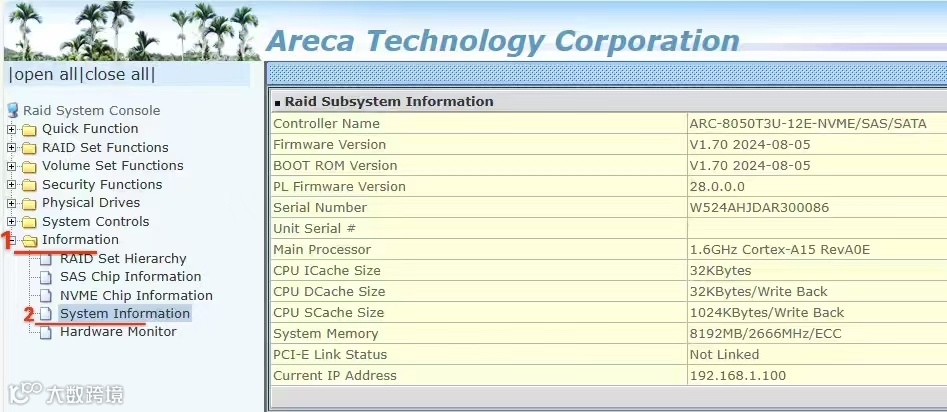

3.点击Information下的System Information可查看固件信息 如下图所示

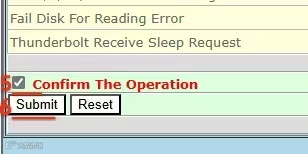

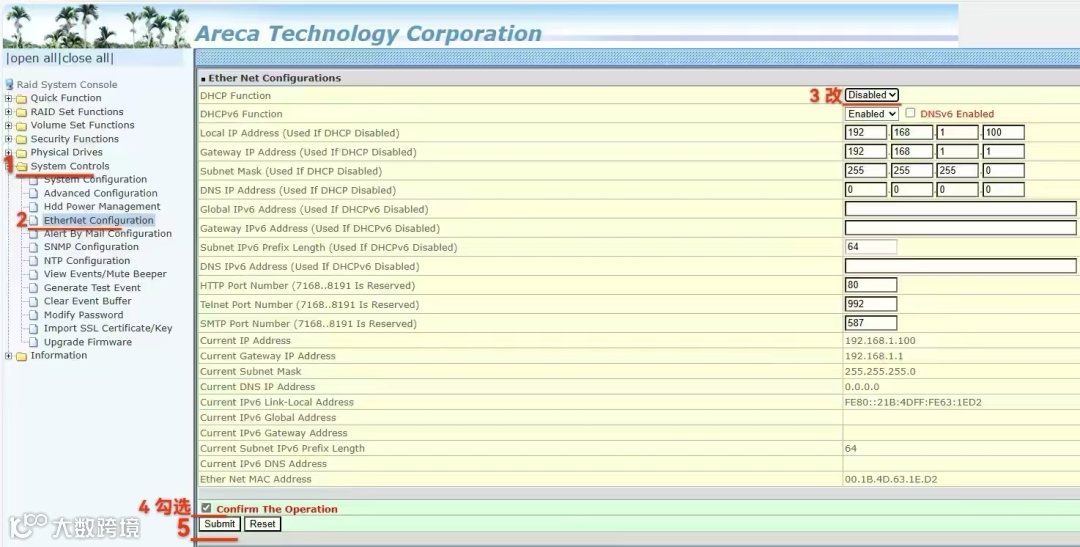

4.点开System Controls下的EtherNet Configuration把DHCP Function 选项改为 Disabled（插入网线后可快速进入阵列管理页面否则需要等两三分钟）后勾选confirm The Operation 并点击Submit。如下图所示

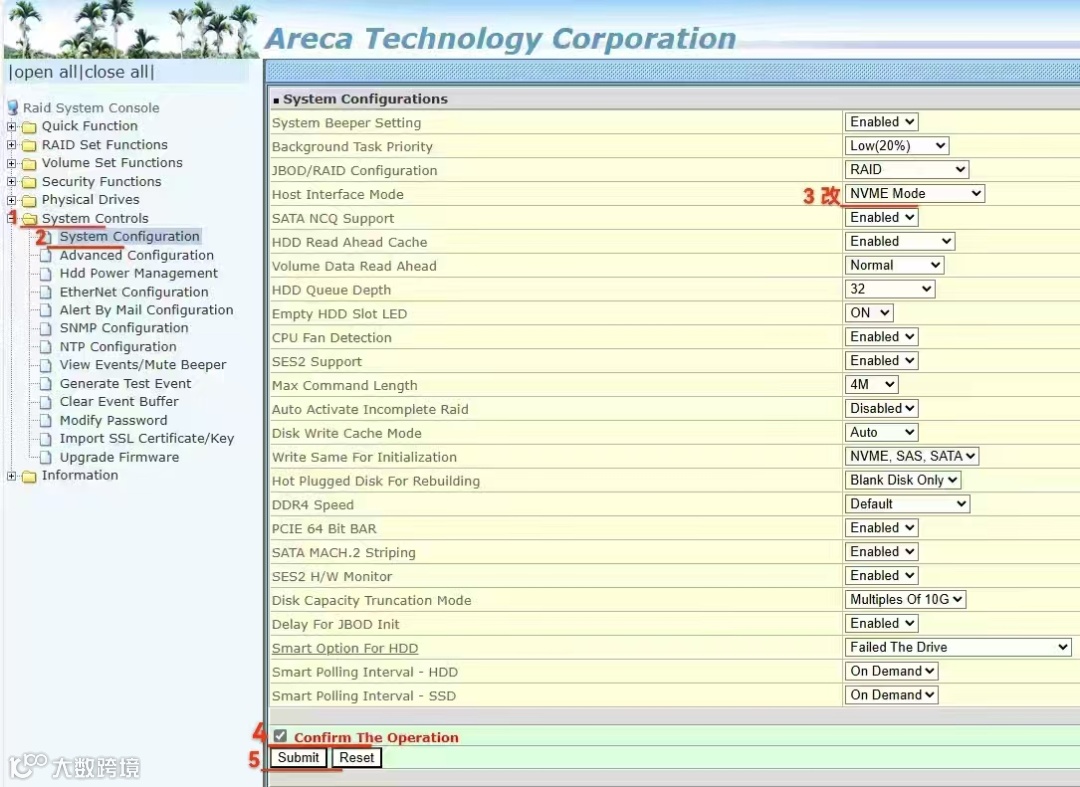

5.点开System Controls下的System Configuration 把 Host Interface Mode 的选项改为 NVME Mode（免驱模式只能用网线进管理页面）。后勾选confirm The Operation 并点击Submit。如下图所示

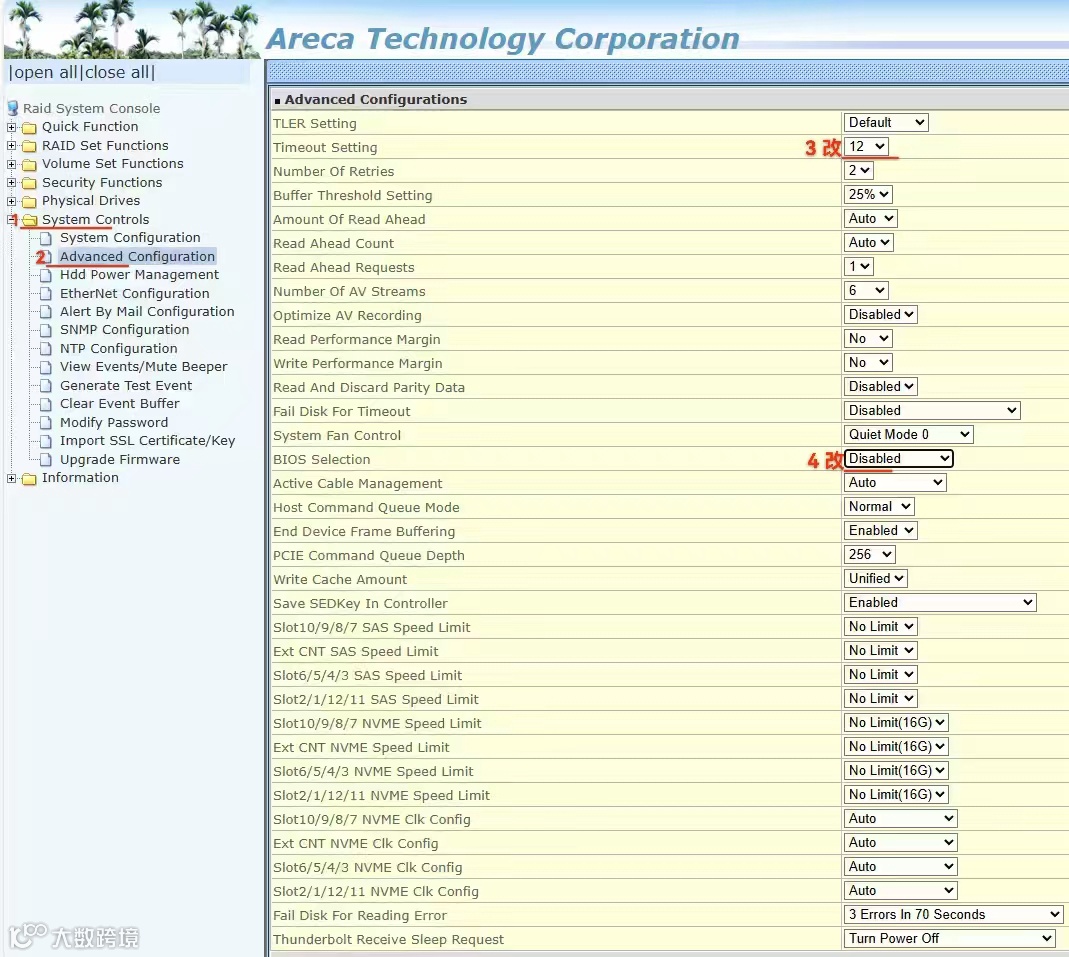

6.点开System Controls下的AdvancedConfiguration把Timeout Setting的选项改为12 （WD硬盘超时时间）和BIOS Selection选项改为Disabled（大硬盘加m芯片适配）。 后勾选confirm The Operation 并点击Submit。如下图所示

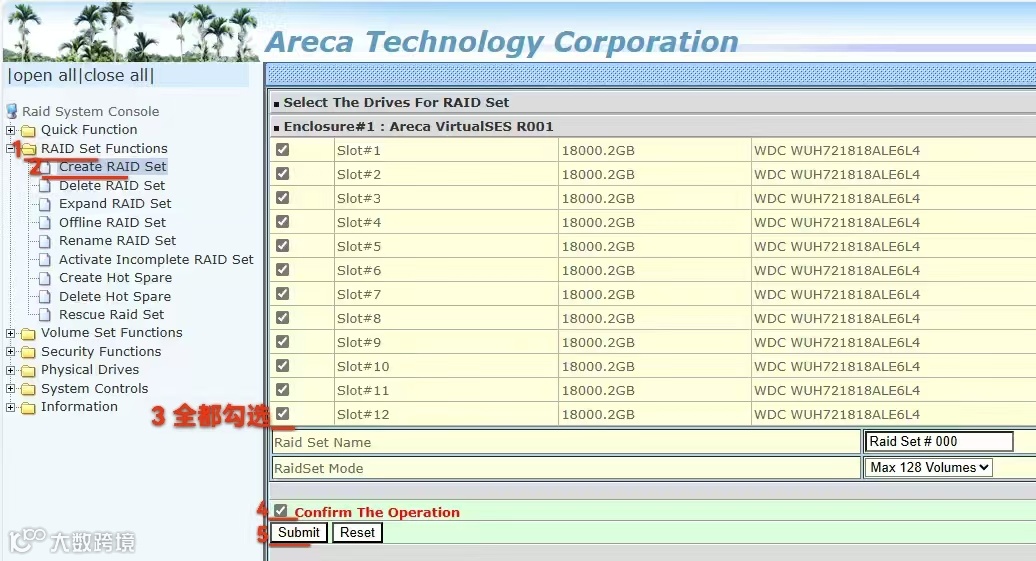

7.做RAID，点开RAID Set Functions下的 Create RAIDSet 把 所有硬盘勾选上 后勾选 confirm The Operation 并点击Submit。如下图所示

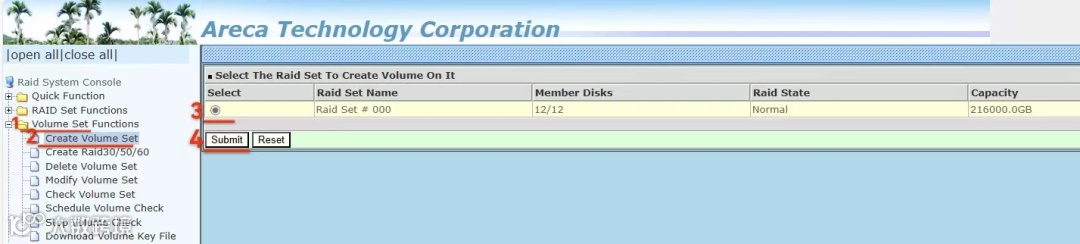

8.创建卷，点开Volume Set Functions 下的 Create Volume Set 选择卷后点击Submit。 如下图所示

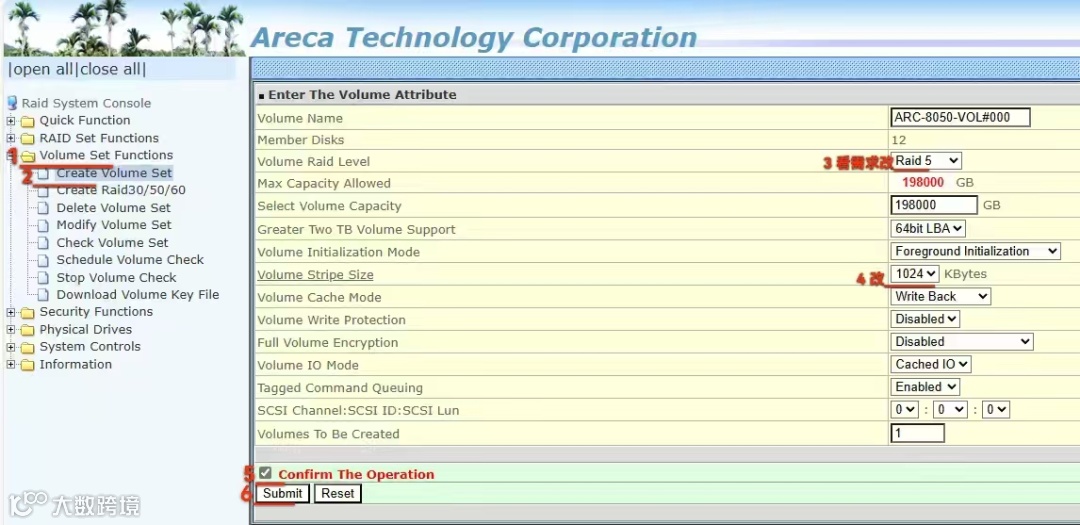

9.选RAID级别，点开Volume Set Functions 下的 Create Volume Set 里Volume Raid Level 选项里选Raid级别（看需求）Volume Stripe Size 改为1024（条带化高对大数据兼容性好） 如下图所示

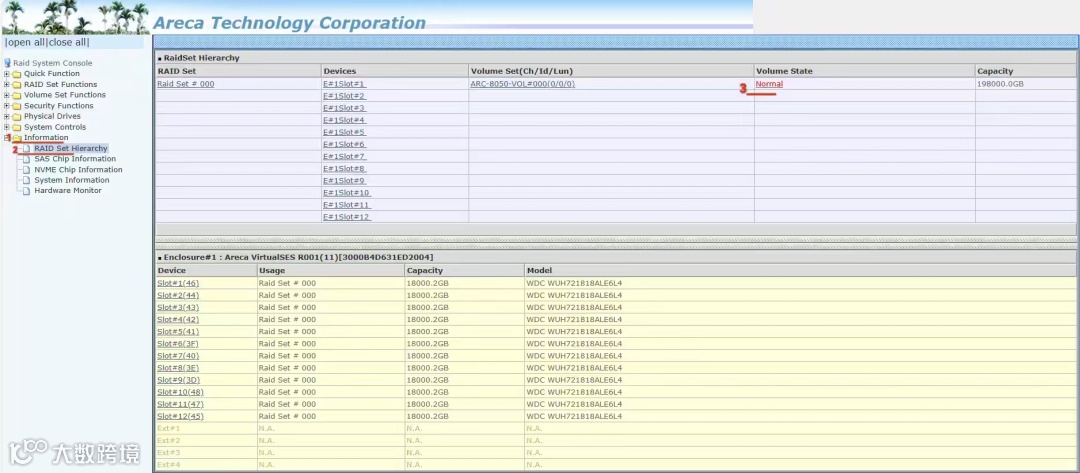

10.做完后查看状态，点开Information下的RAID Set Hierarchy 状态显示Normal表示成功，如下图所示

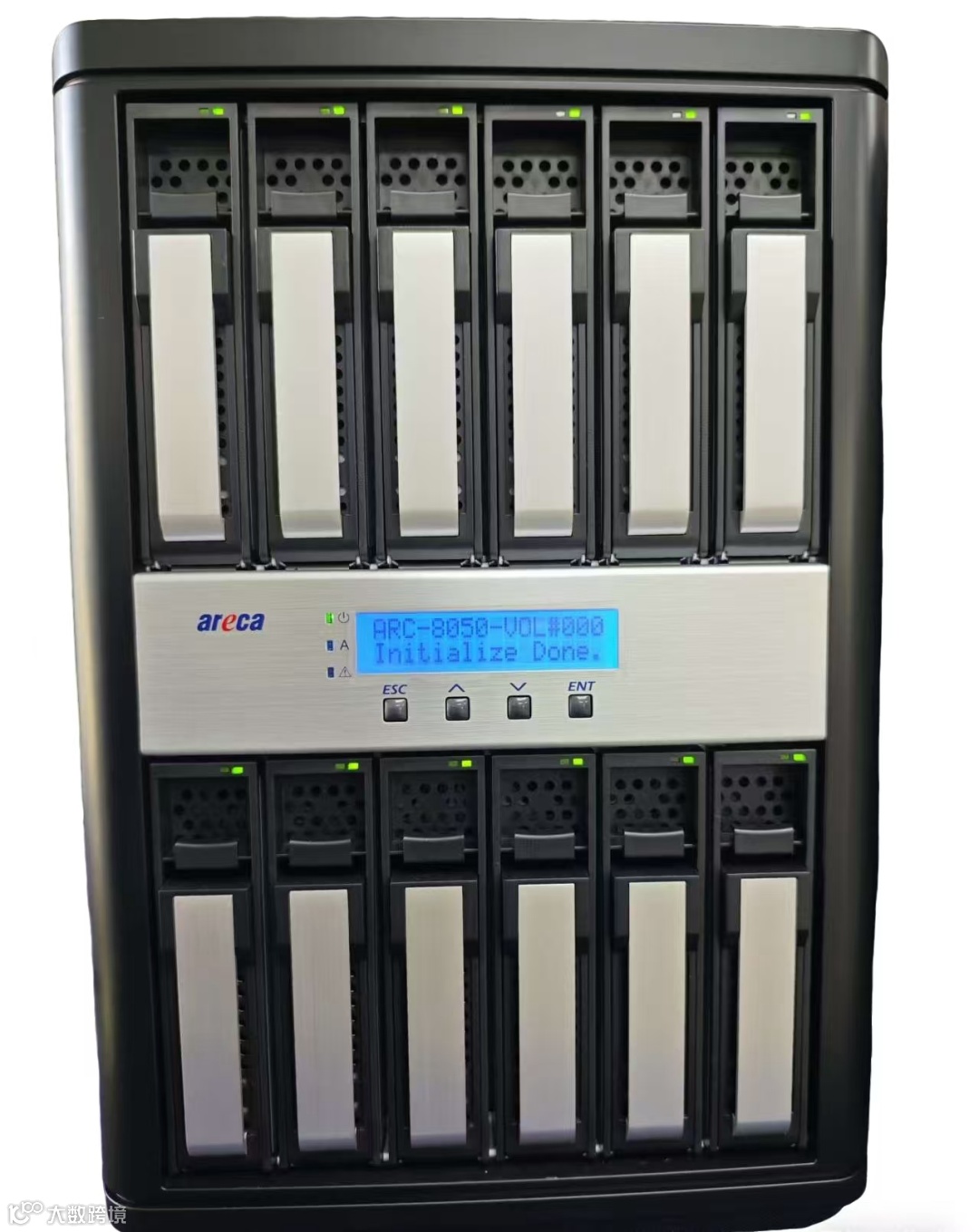

11.完成后磁盘液晶屏上
电脑安装雷电驱动

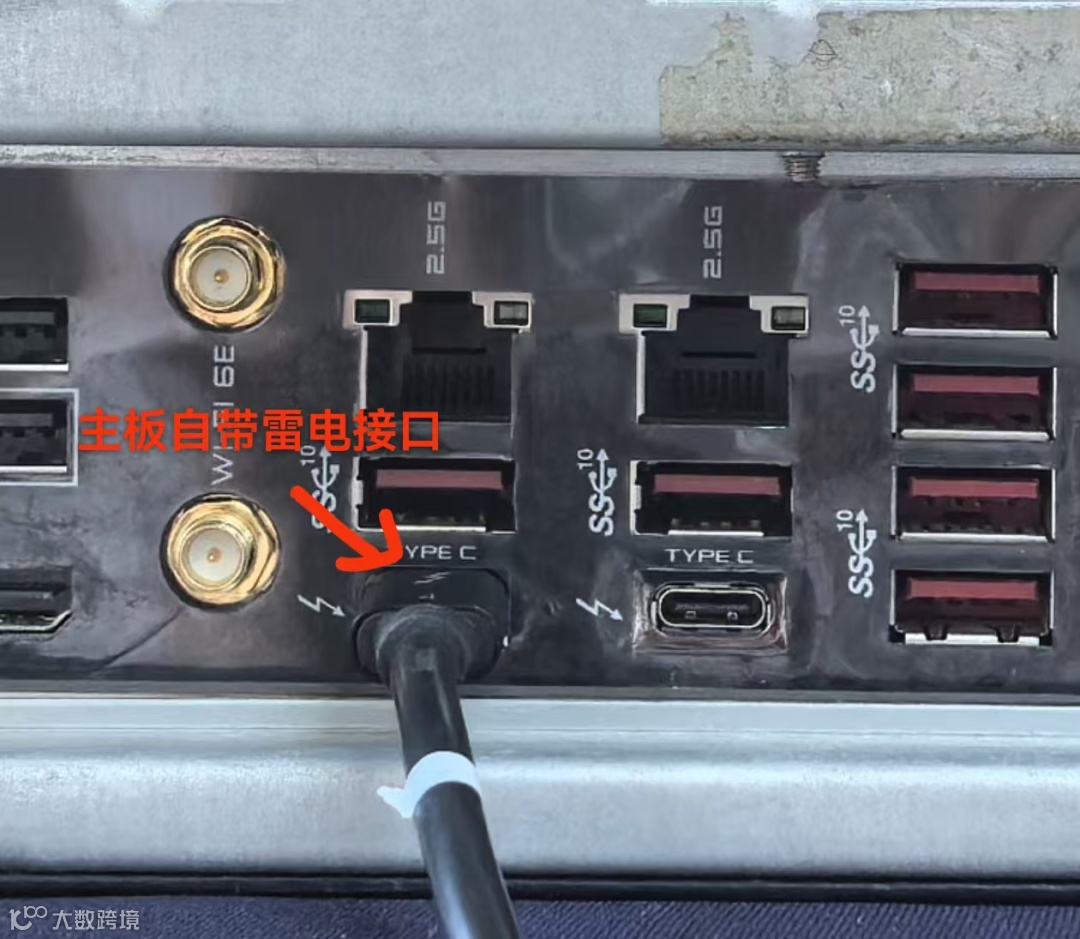

1.连接雷电线。 如下图所示

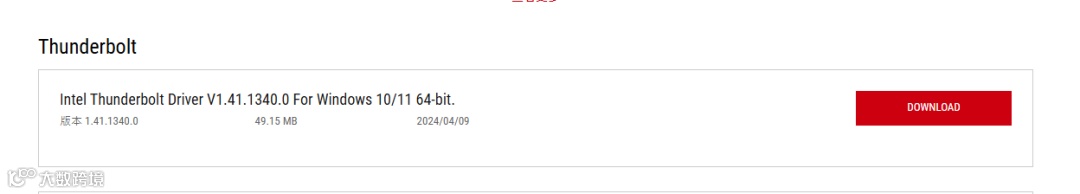

2.下载华硕主板雷电驱动。
华硕主板雷电驱动下载地址：https://www.asus.com.cn/support/download-center/

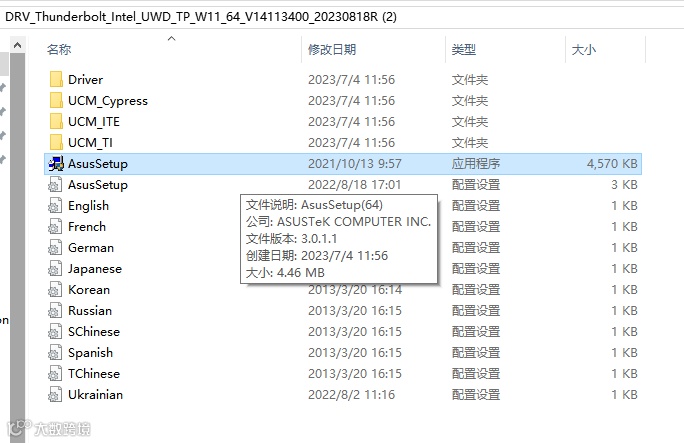

解压完成后双击AsusSetup程序运行
注：磁盘阵列做了免驱动所以无需下载Areca驱动
格式化阵列

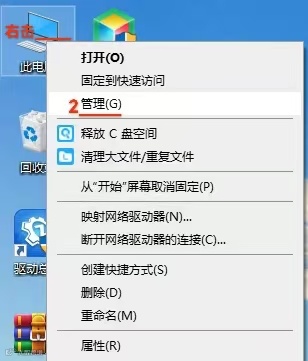

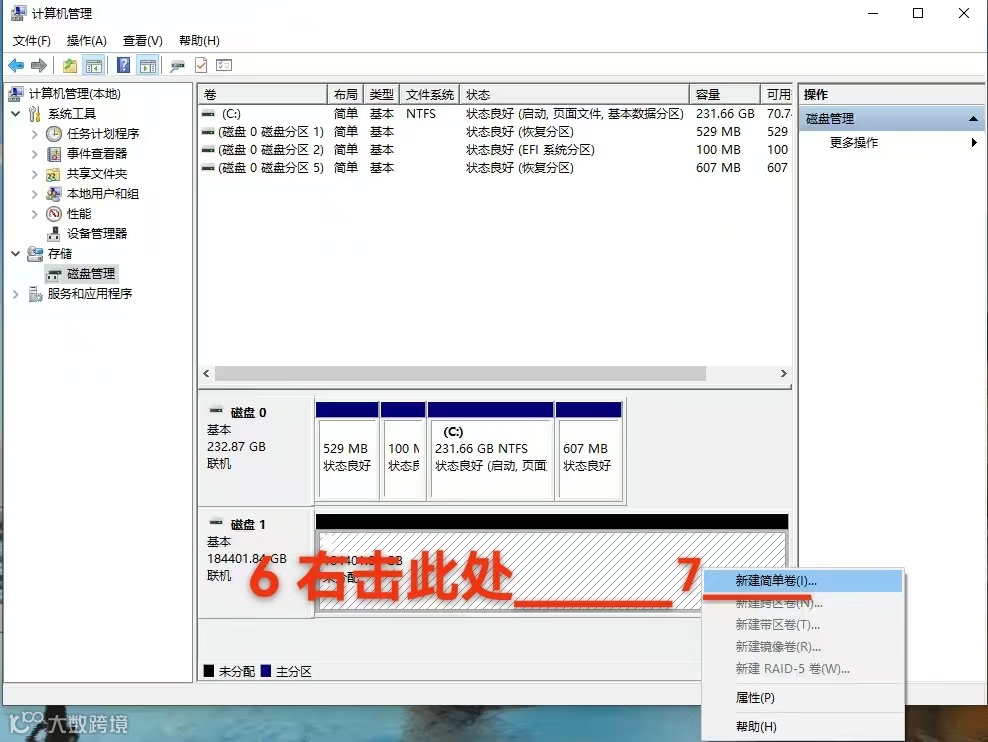

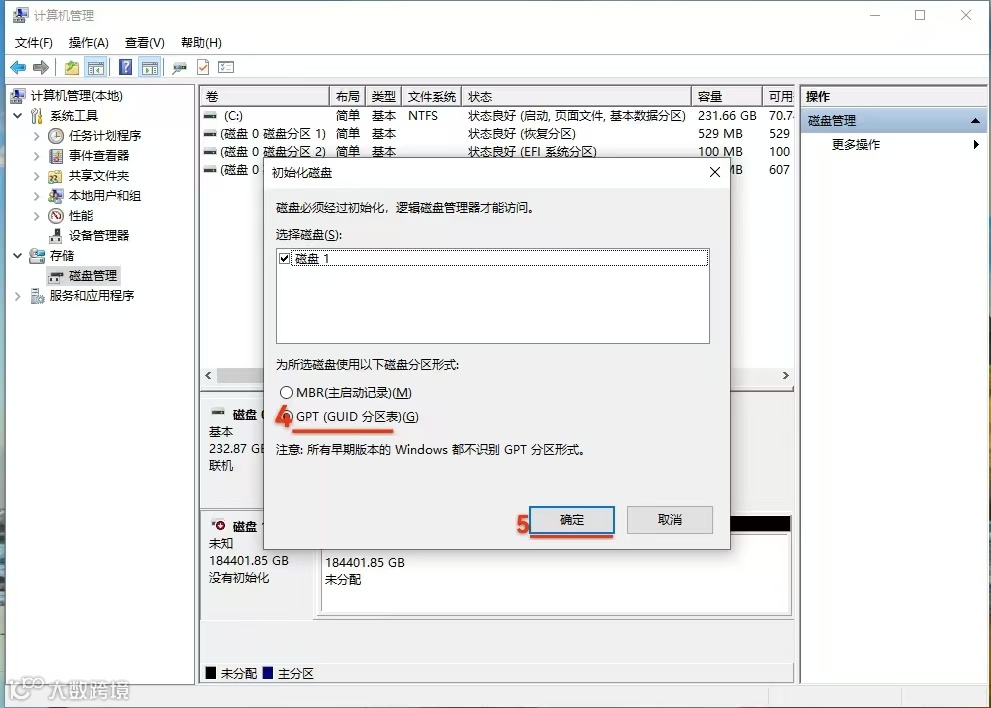

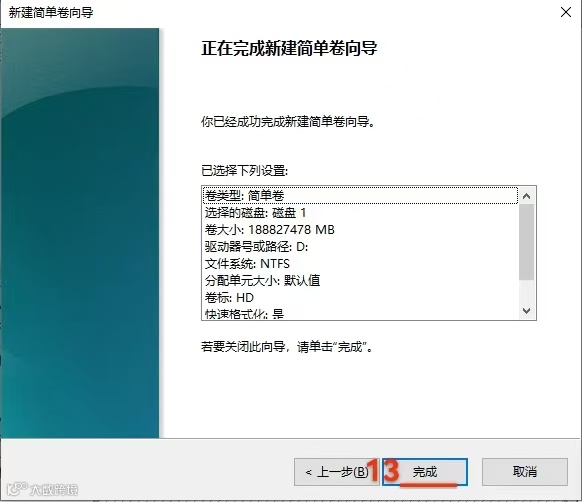

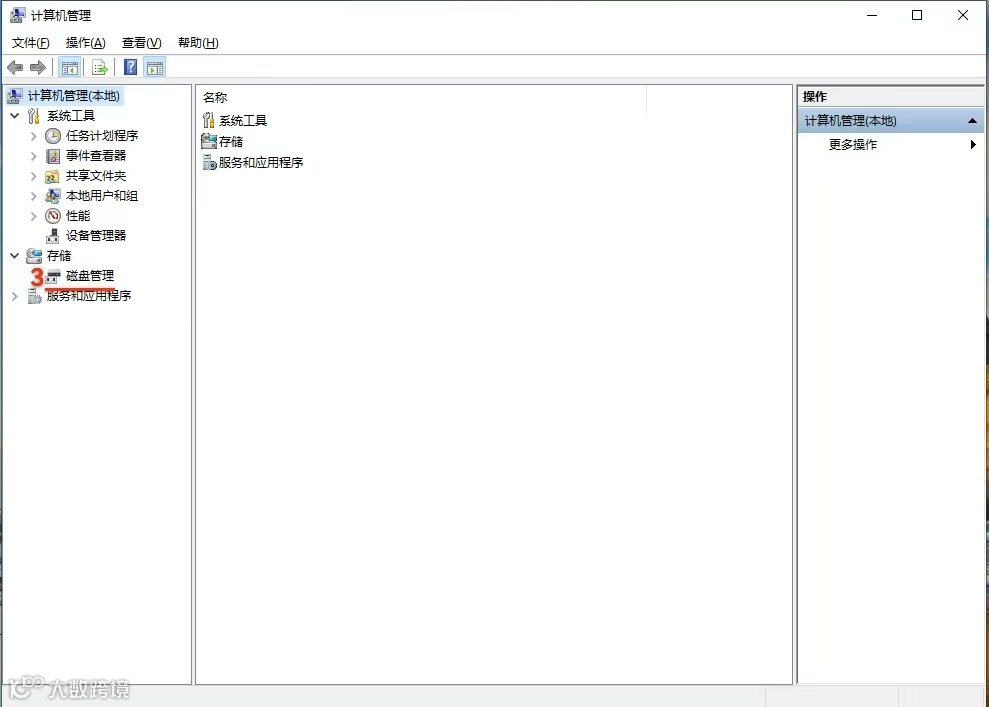

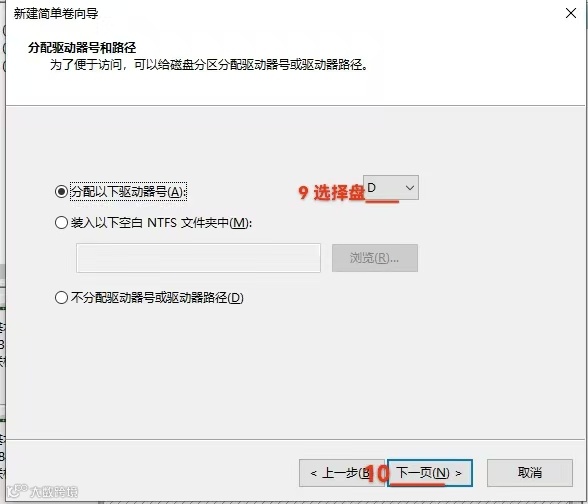

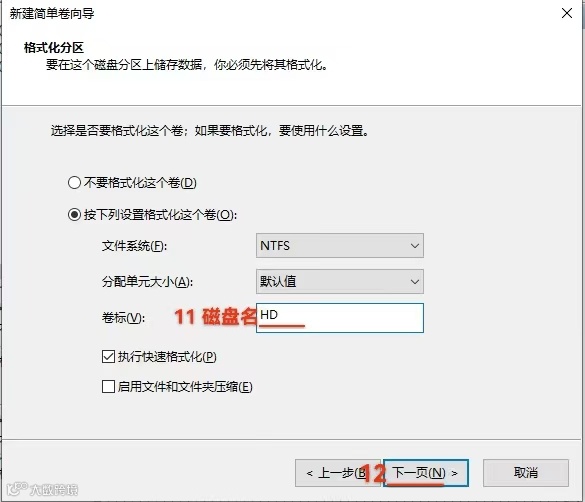

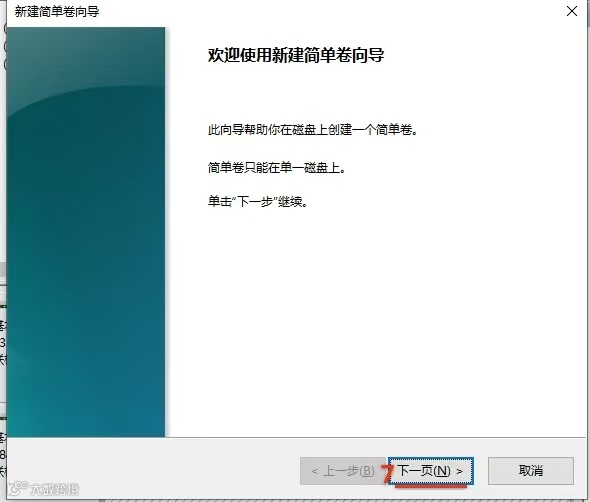

1.右击此电脑点击管理后按下列图片依次操作

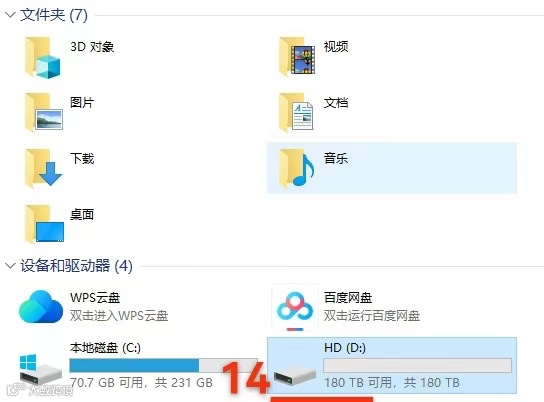

注： 12块18T硬盘做RAID5可用容量=（硬盘数量-1）*单盘容量
从硬盘角度计算（12-1）*18T= 198TB

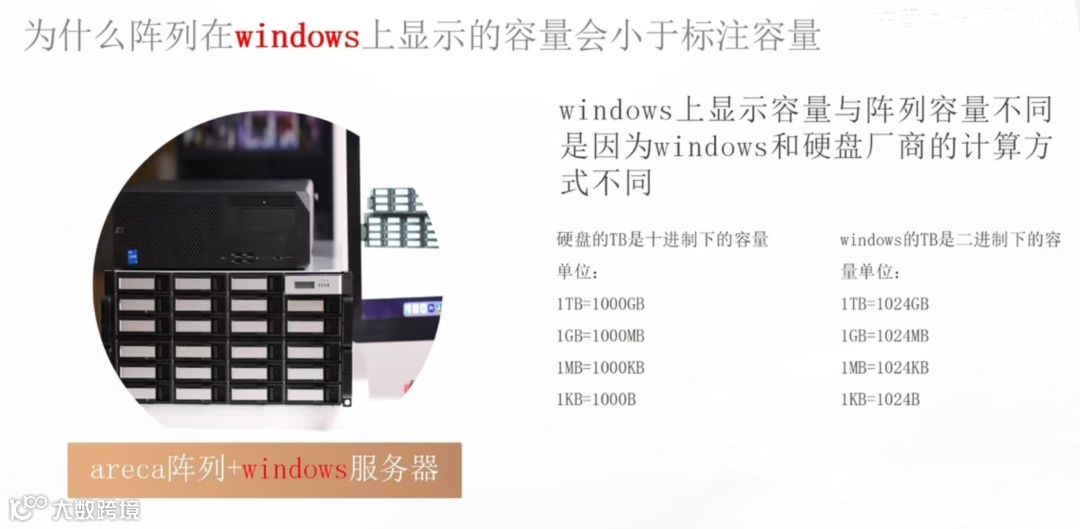

从windows换算约为180TB
Areca ARC-8050T3U-12E雷电存储
核心定位与概述
Areca ARC-8050T3U-12E 是一款 12 盘位的 3.5 英寸磁盘阵列，其核心特点是：
· 接口： 搭载了 Thunderbolt 3 接口，提供高达 40Gbps 的理论带宽。
· 形态： 3U 机架式设计，但也适合放在桌面上使用（不过体积和噪音需要注意）。
· 核心： 内置了 Areca 自家高性能的硬件 RAID 控制器和处理器，支持多种 RAID 级别，能彻底释放多块硬盘的性能。
· 扩展性： 除了内置的 12 个盘位，还提供了 Mini SAS HD 扩展口，可以再接一个扩展柜，将总盘位提升到 24 个。
