一、前言
三极管的输入特性和输出特性曲线描述各电极之间电压、电流的关系，用于三极管的性能、参数和三极管电路的分析估算。
二、输入特性曲线仿真
三极管的输入特性曲线描述管压降
一定的情况下，基极电流
与发射结压降
之间的函数关系，即
接下来开始使用Proteus进行输入特性曲线仿真。

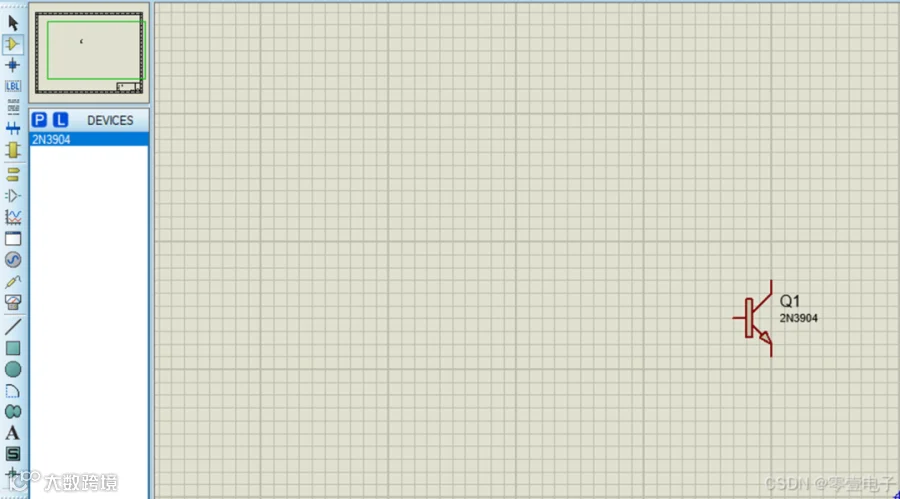

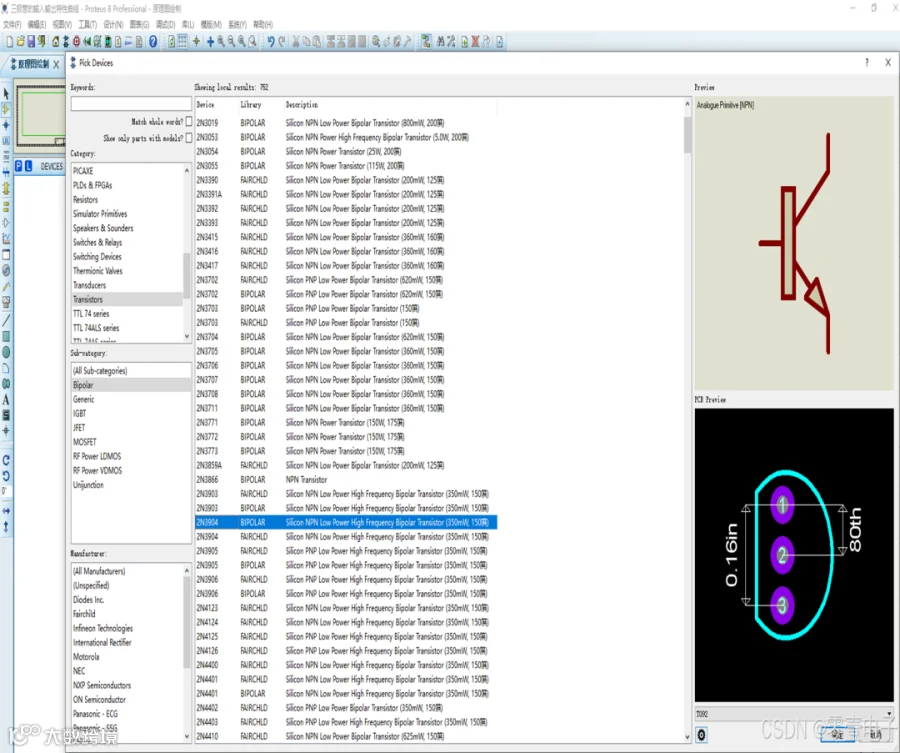

1、选择元件模式，选择P，选择Transistor，选择Bipolar，选中2N3904，点击确认。

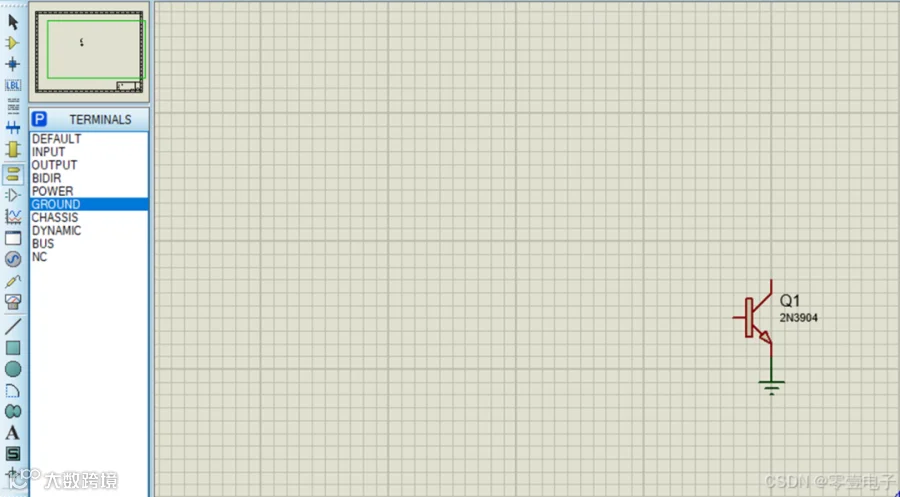

3、选择终端模式，选择GROUND，按下图所示和三极管发射极连接。

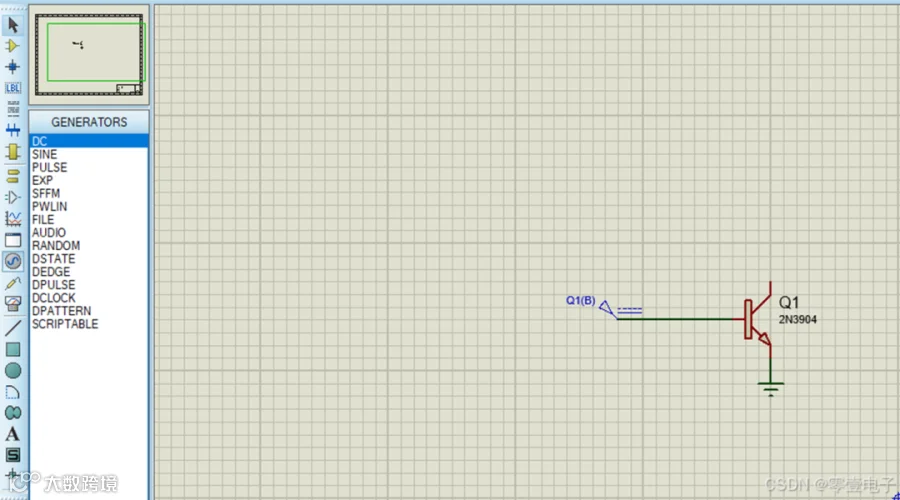

4、选择激励源模式，选择DC，按下图所示与三极管基极连接。

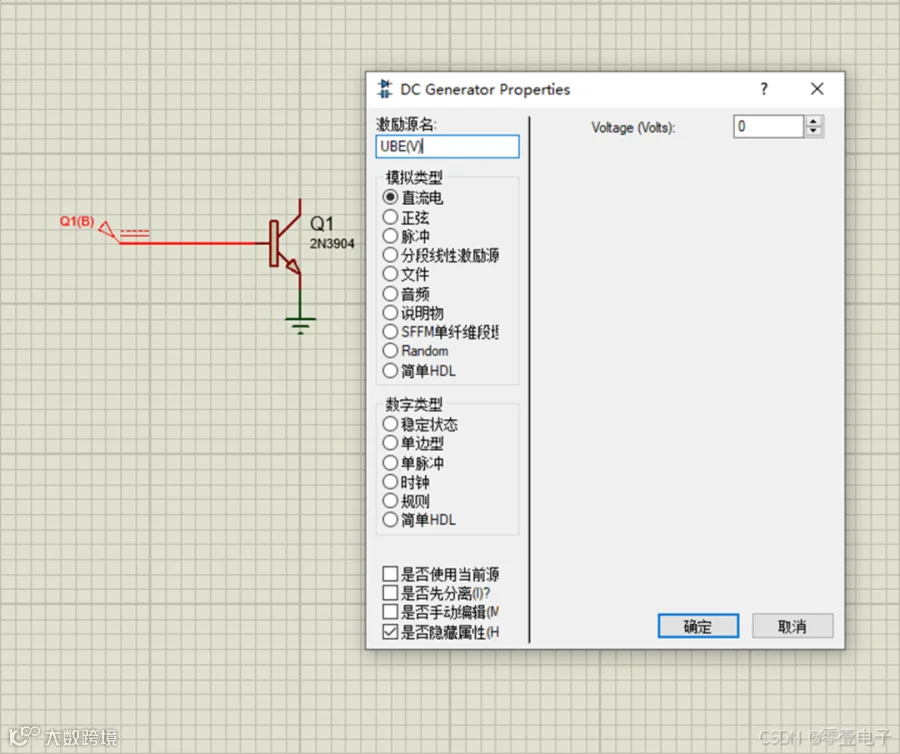

5、双击激励源Q1(B)，把激励源名改为UBE(V)，点击确定。

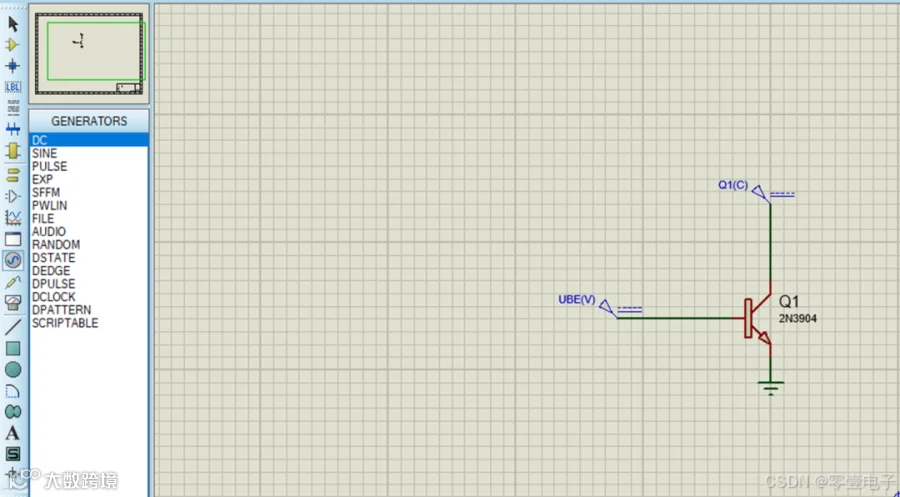

6、选择激励源模式，选择DC，如下图与三极管集电极连接。

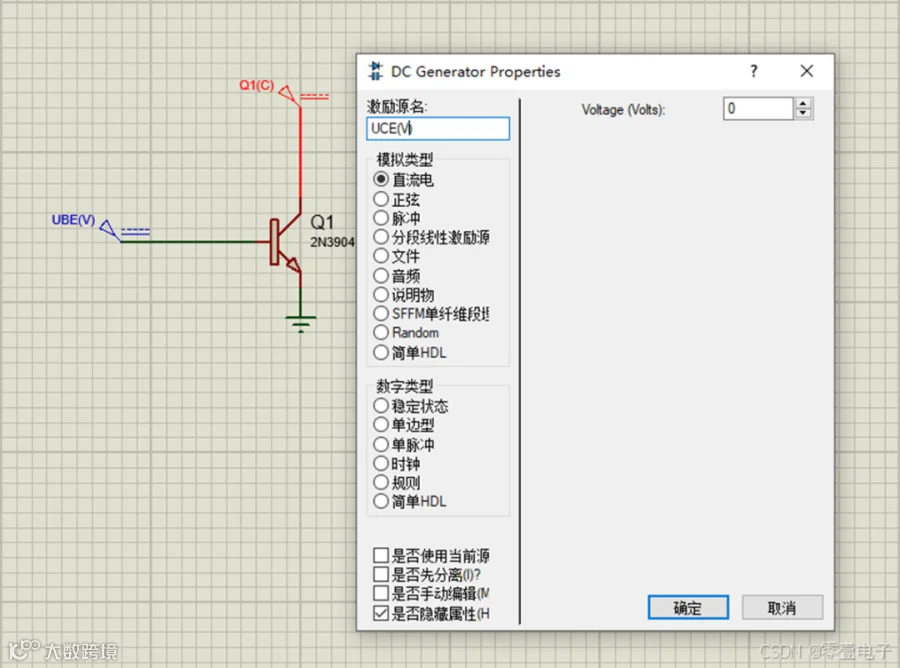

7、双击Q1(C)，将激励源名改为UCE(V)，点击确定。

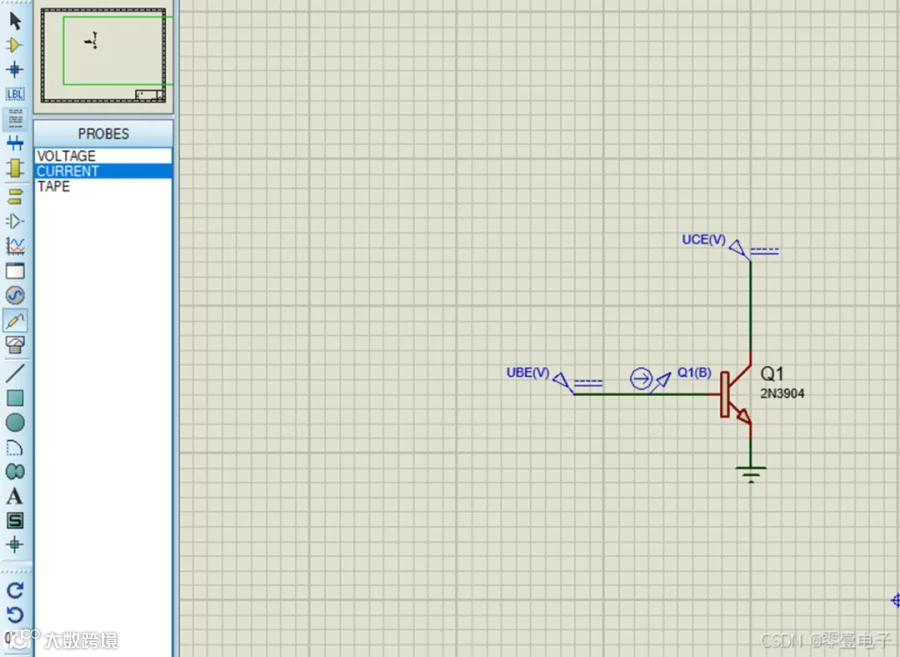

8、选择探针模式，选择CURRENT，如下图放置在三极管基极用于测量流过基极的电流。

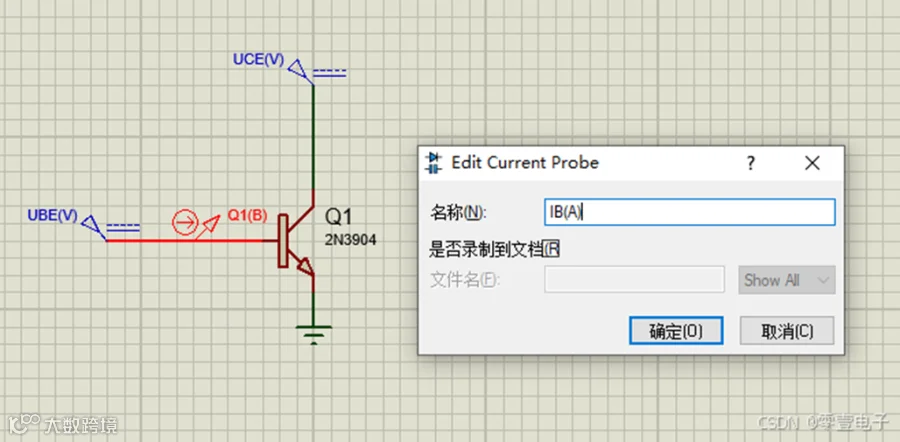

9、双击Q1(B)，将名称改为IB(A)，单击确定。

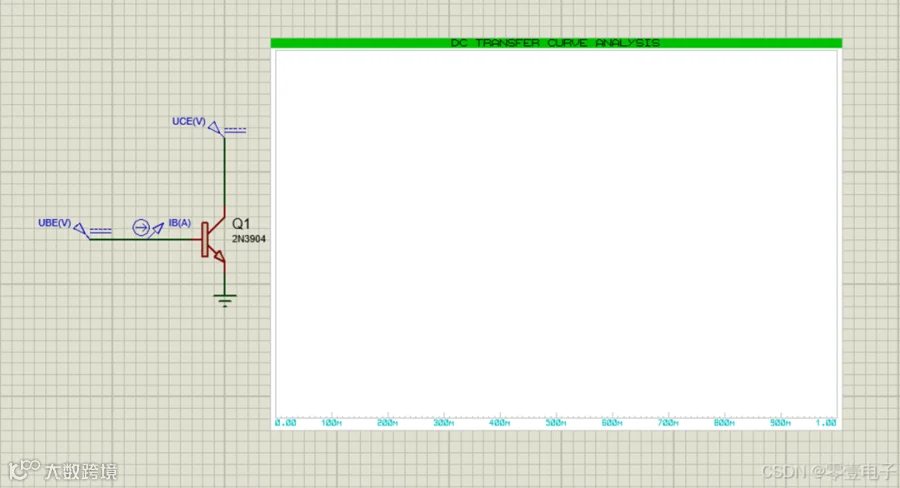

10、 选择图表模式，选择TRANSFER，在原理图区域绘制TRANSFER表。

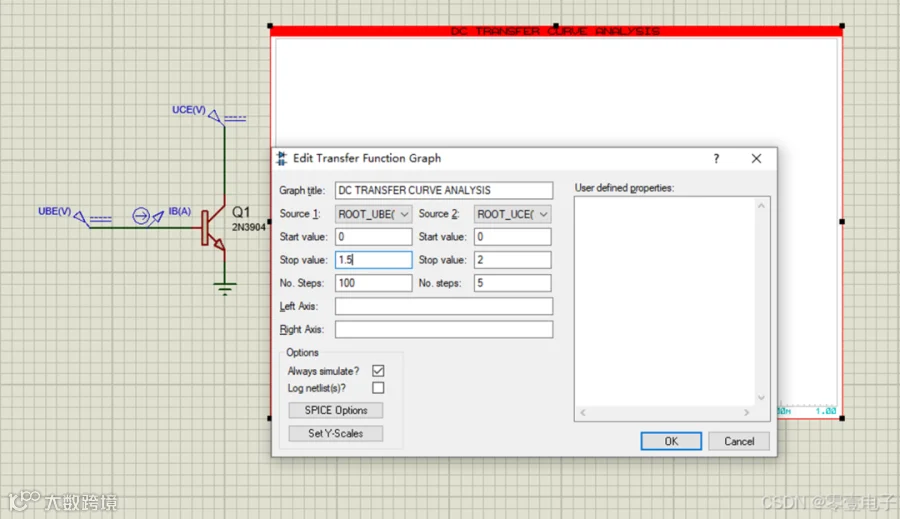

11、双击TRANSFER，Source 1选择ROOT_UBE(V)(它是图表的横坐标)，Source 2选择ROOT_UCE(V)(它是图表的纵坐标)，分别按图示设置对应的Start value，Stop value，steps，点击OK。

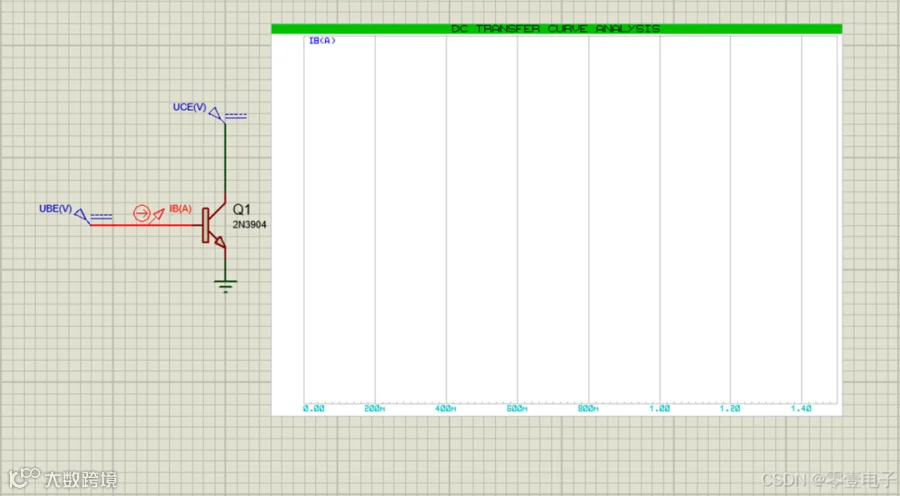

12、选中IB(A)并拖到TRANSFER中，拖拽成功后表中会显示如下图蓝色字体IB(A)。

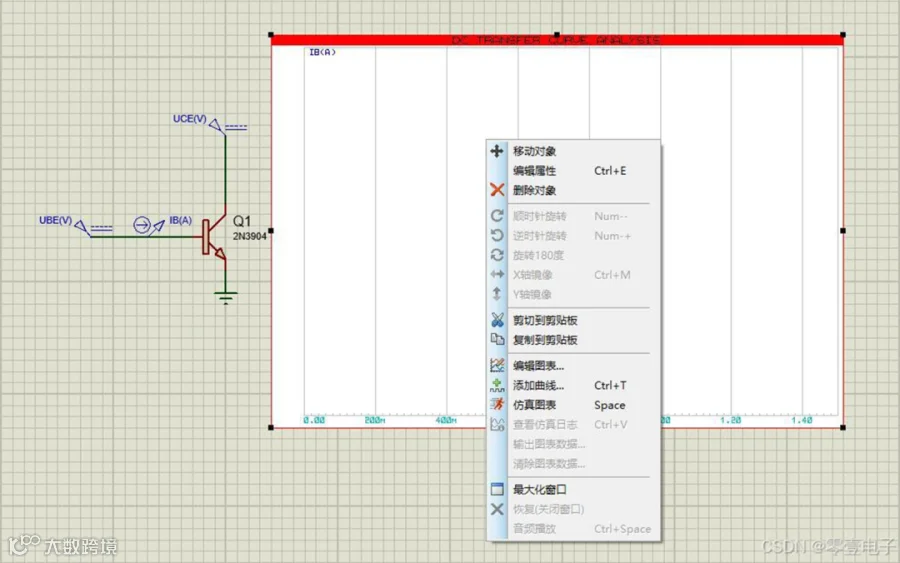

13、右键单击TRANSFER，点击仿真图表，仿真结果请看第14步。

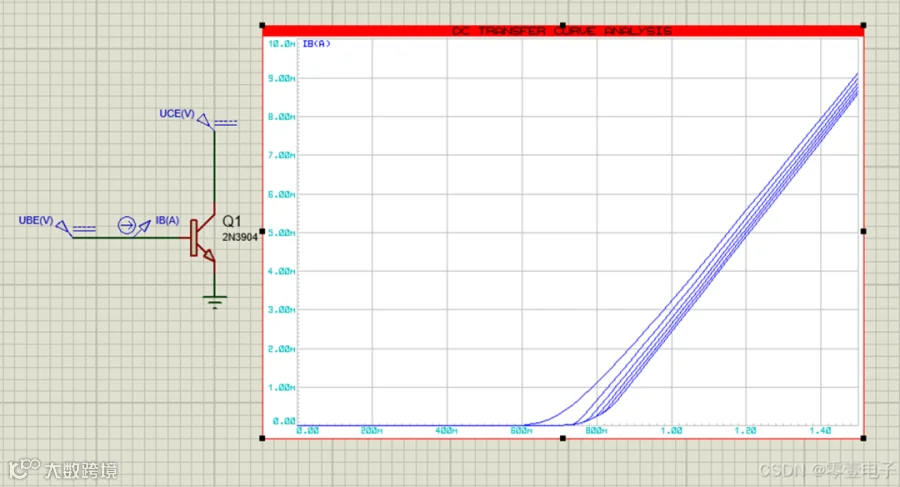

14、结果如下，至此三极管的输入特性曲线仿真完毕。
三、输出特性曲线仿真
输出特性曲线描述基极电流
为一常量时，集电极电流
与管压降
之间的函数关系，即
接下来开始使用Proteus进行输入特性曲线仿真。

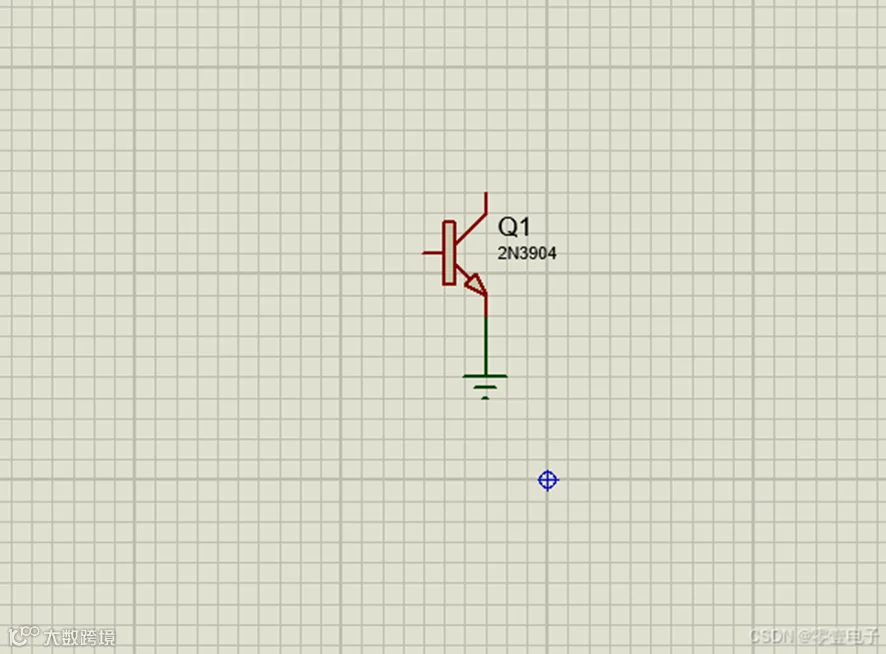

1、先在原理图区域放置三极管2N3904并把发射极接GROUND。

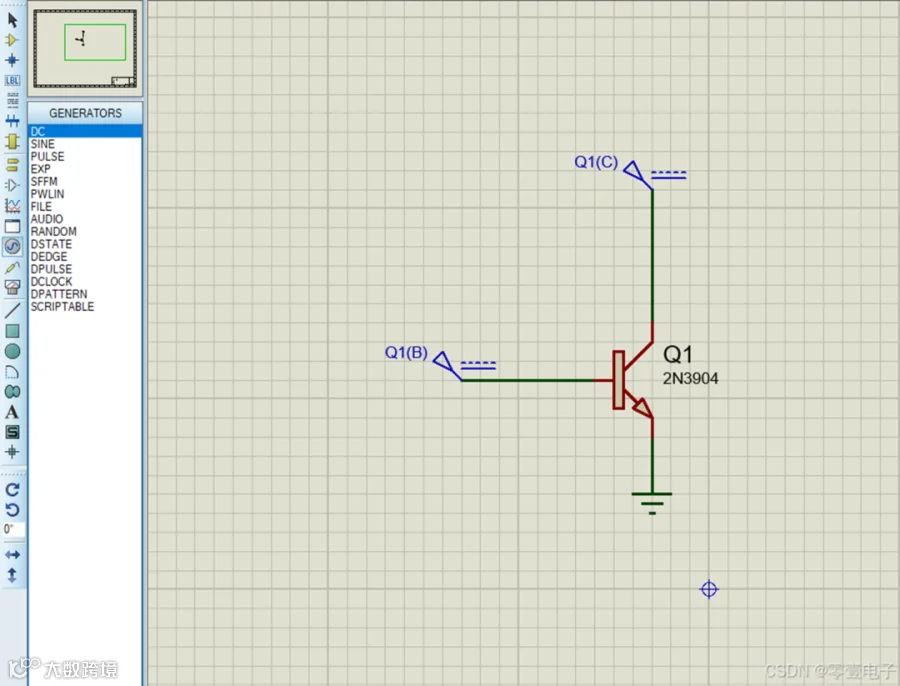

2、选择激励源模式，选择DC，在原理图中放置Q1(B)与三极管基极连接，Q1(C)与三极管集电极连接。

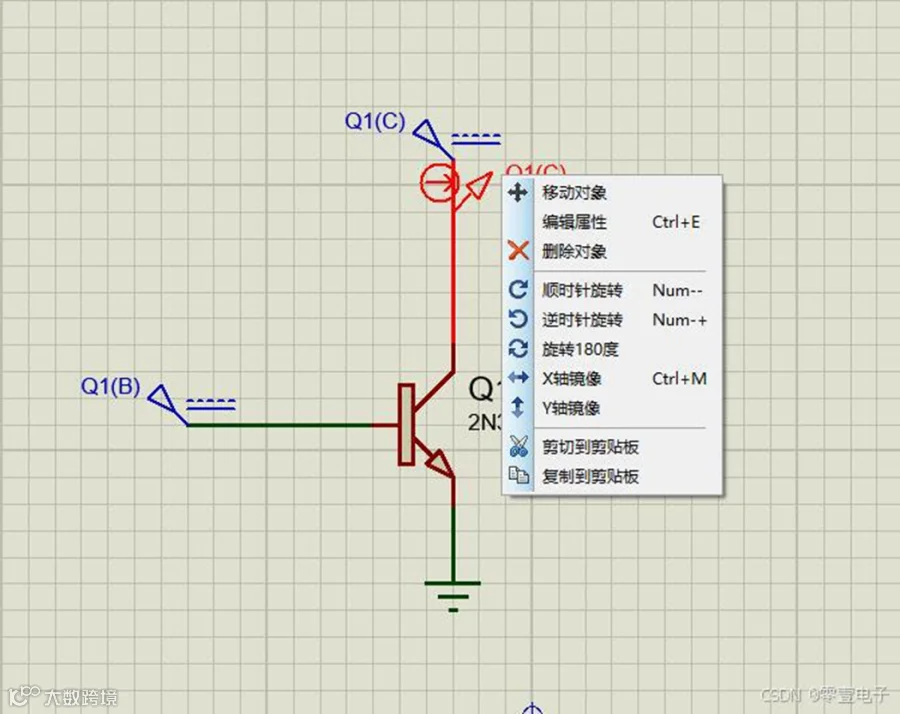

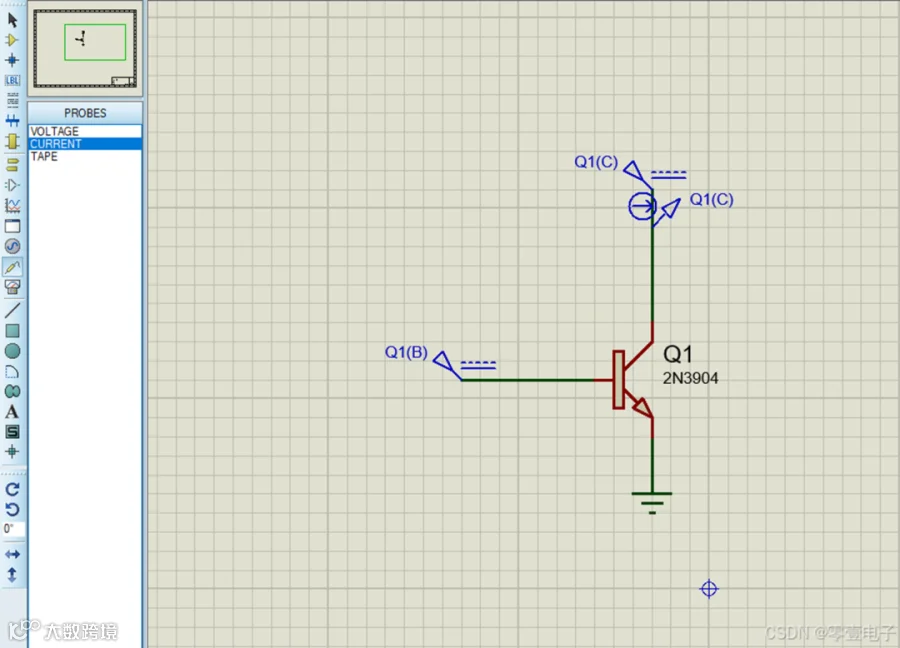

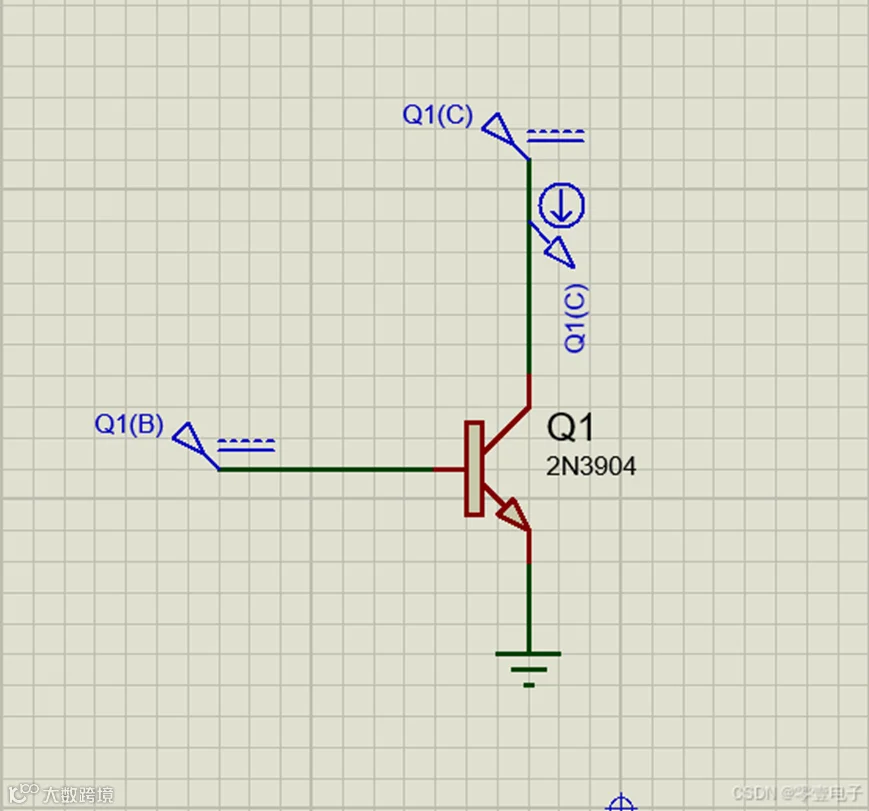

3、选择探针模式，选择CURRENT，把电流探针（Q1(C)）与三极管集电极相连接。

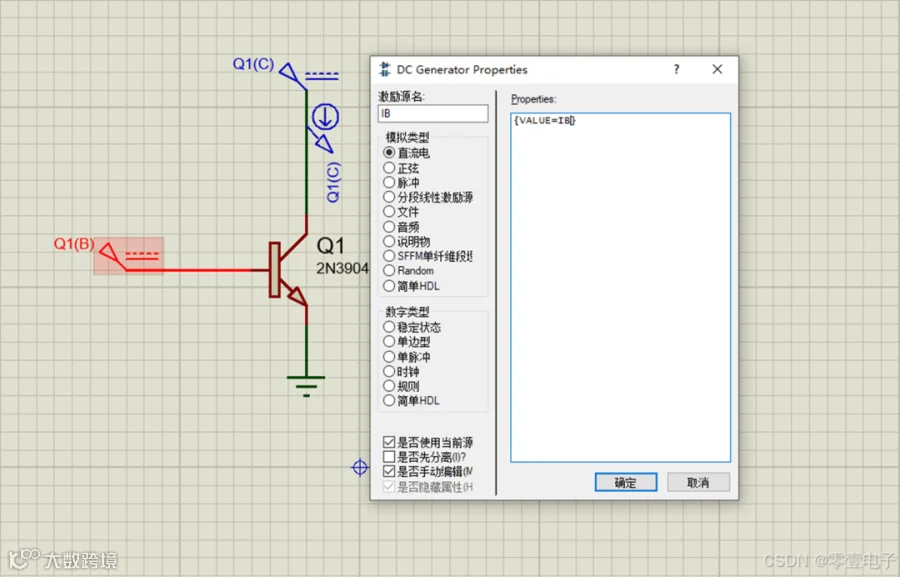

6、双击Q1(B)，将激励源名改为IB，勾选是否使用当前源，勾选是否手动编辑，把Properties中的值设为{VALUE=IB}，单击确定。

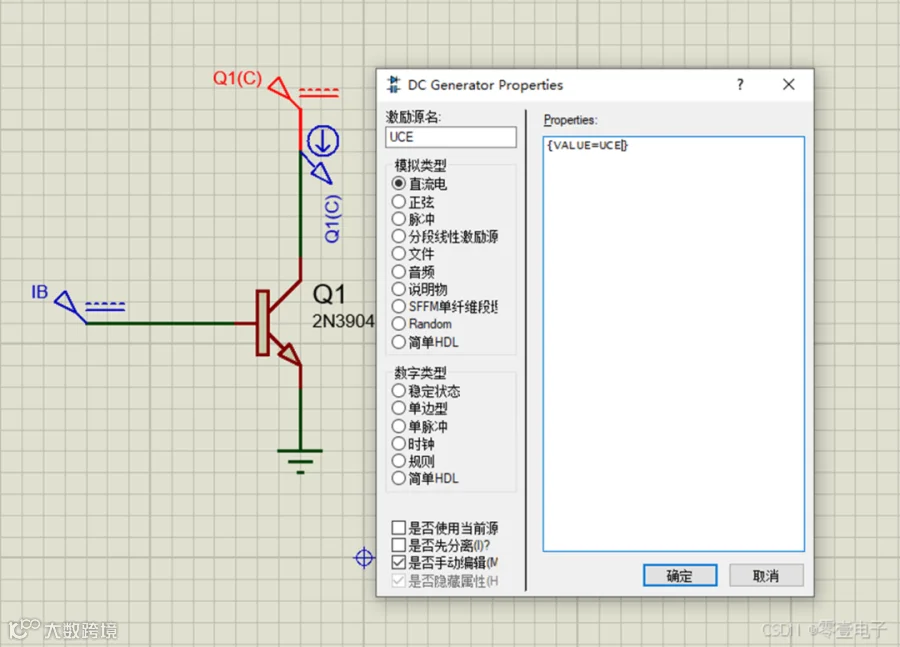

7、双击Q1(C)，将激励源名改为UCE，勾选是否手动编辑，把Properties中的值设为{VALUE=UCE}，单击确定。

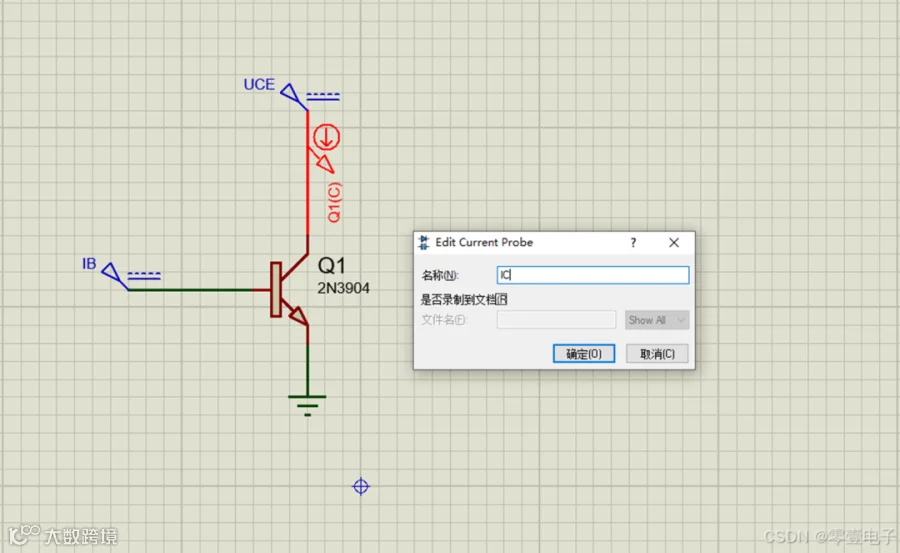

8、双击电流探针Q1(C)，设置名称为IC，单击确定。

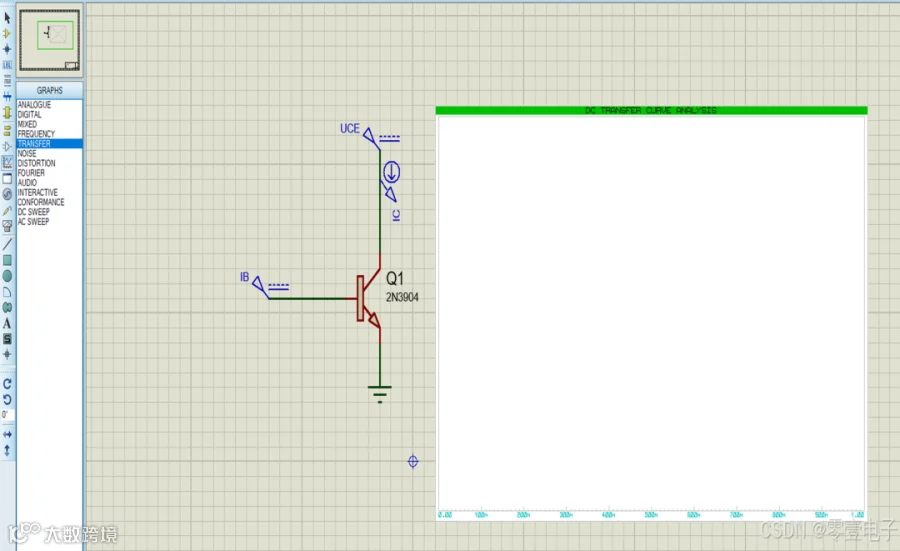

9、选择图表模式，选择TRANSFER，在原理图区域绘制TRANSFER图表。

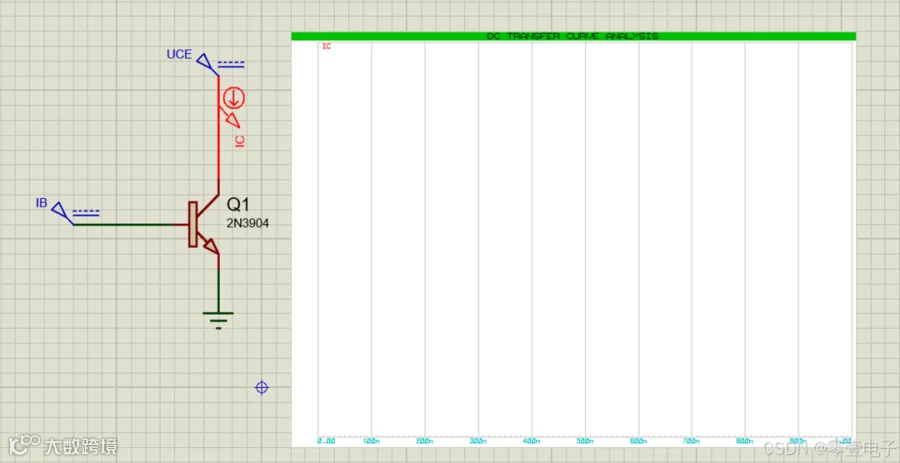

10、选中直流探针IC并长按鼠标左键拖动到图表中，拖动成功后图表左上角显示IC字样。

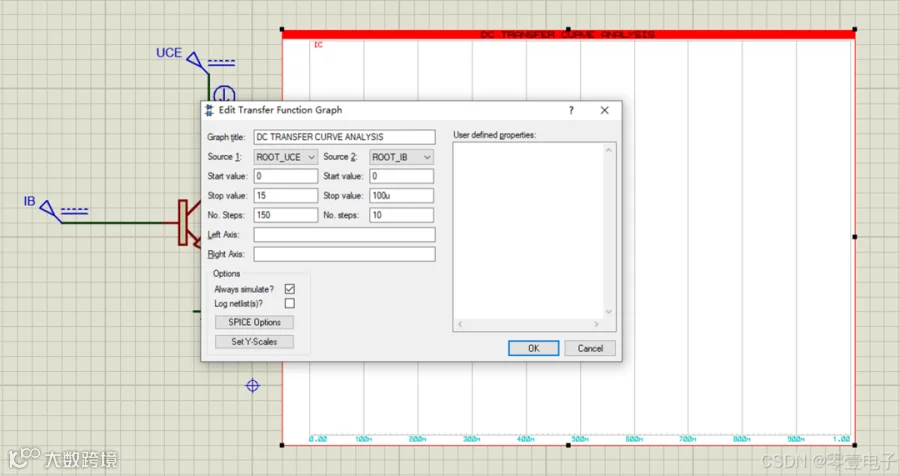

11、双击TRANSFER图表，Source 1选择ROOT_UCE，Source 2选择ROOT_IB，按下图分别设置Start value，Stop value，Steps，点击OK。

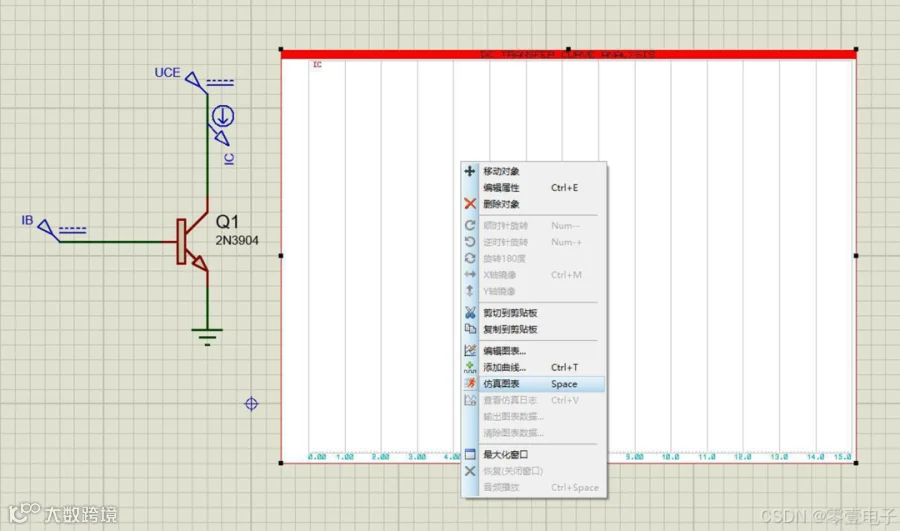

12、右键单击TRANSFER图表，点击仿真图表。

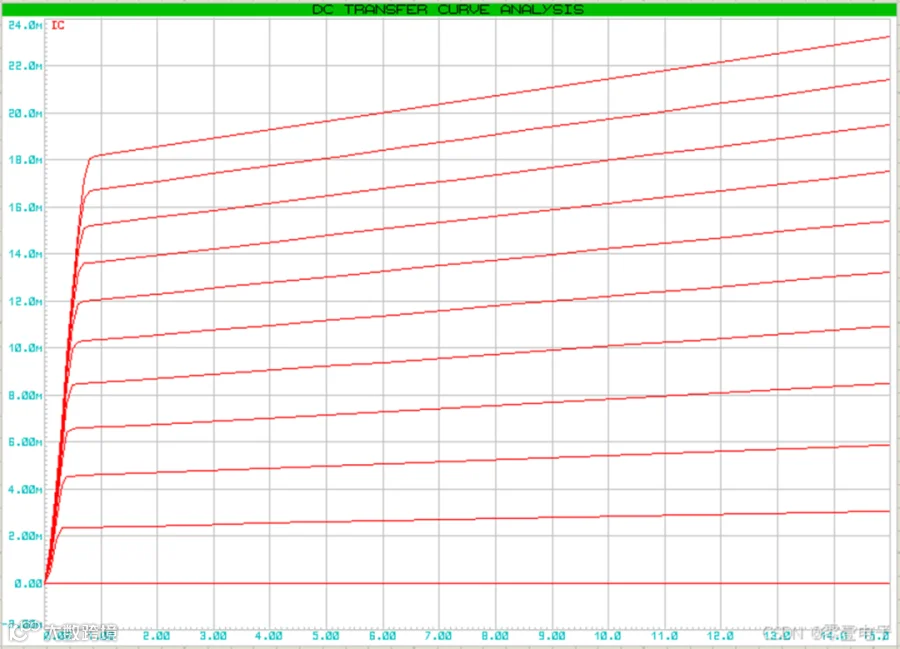

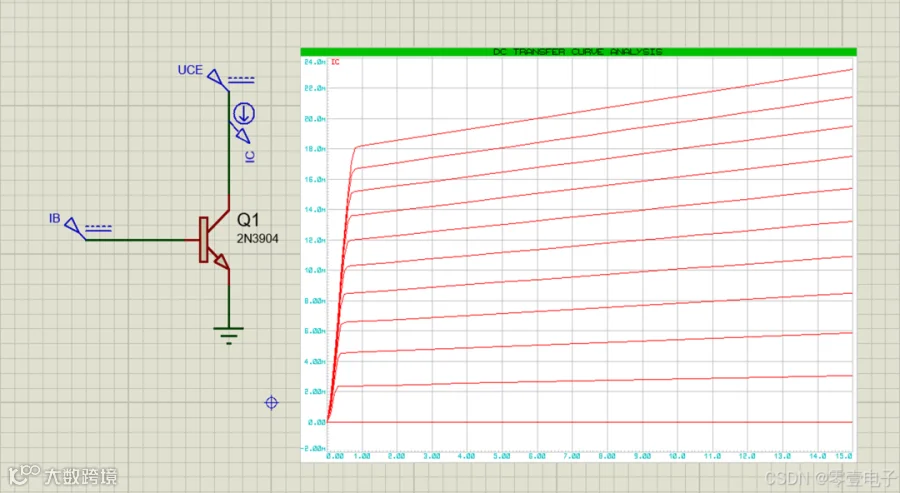

14、图表中横坐标表示UCE，纵坐标是IC随着IB变化而变化的值。至此三极管的输出特性曲线仿真完毕。
