一、AGC的核心定义与系统架构

自动发电控制（Automatic Generation Control，简称AGC）是火力发电厂实现电网频率稳定、负荷精准分配的核心技术。其核心功能是通过闭环控制系统，实时调整发电机组出力，确保电力供需平衡，同时满足电网对频率和联络线功率的控制要求。

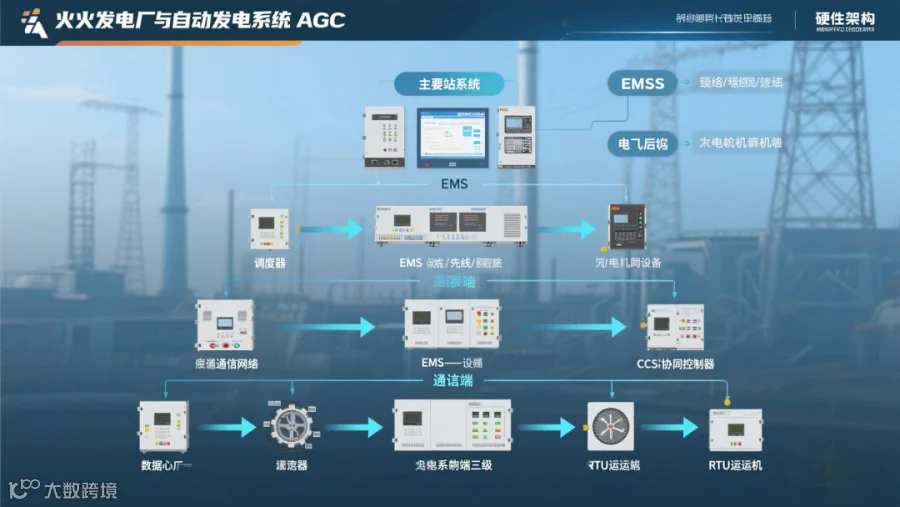

    系统组成：

1. 主站系统（EMS）：作为AGC的“大脑”，负责接收电网频率、联络线功率等信号，计算出各机组的目标负荷指令。
2. 信息传输系统：通过电力专用通信网络（如光纤、微波），将主站指令传输至电厂控制系统。
3. 电厂控制系统：

 ① 协调控制系统（CCS）：统一调节锅炉、汽轮机等设备，实现机炉协同响应负荷指令。
② 调速器与调功装置：直接控制汽轮机阀门开度，调整机组有功功率。
③全厂控制系统：在多机组电厂中，优化负荷分配以减少单台机组调节频率。

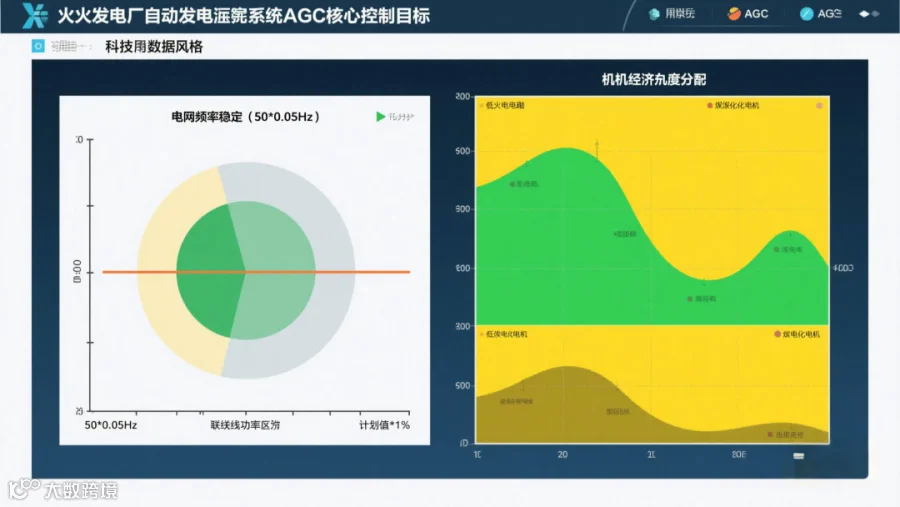

核心目标：

① 维持电网频率稳定在50±0.05Hz范围内。
② 确保区域间联络线功率偏差不超过计划值的±1%。
③ 实现机组负荷的经济分配，降低整体煤耗。

二、AGC的控制原理与关键逻辑

AGC采用“测量-比较-调节”的闭环控制逻辑，具体分为三个层级：
1. 数据采集与信号处理
① 实时监测参数：机组有功功率、电网频率、主蒸汽压力、燃料量等。
② 信号滤波与补偿：通过数字滤波消除噪声，同时对温度、压力等参数进行修正，确保指令准确性。
2. 指令生成与分配

①一次调频响应：当频率偏差超过±0.033Hz时，汽轮机调速系统自动调整阀门开度，快速平抑频率波动（响应时间<3秒）。

② 二次调频指令：调度中心根据系统频率偏差和联络线功率变化，通过EMS计算全网功率缺额，向各机组下发目标负荷指令。
③ 经济调度优化：结合机组煤耗特性，优先分配低煤耗机组承担基本负荷，高煤耗机组参与调峰。

3. 执行与反馈修正
①  CCS协同控制：锅炉侧调整燃料量和风量，汽机侧调整阀门开度，确保负荷指令快速跟踪（调节速率≥1.5%额定功率/分钟）。
② 动态偏差修正：通过PID控制器实时比较实际负荷与目标值，调整控制参数以消除稳态误差。

三、AGC投入与退出的核心条件

（一）投入允许条件
1. 设备状态：

① 机组协调控制系统（CCS）处于“协调模式”，且无重大故障信号。
② 调速器、调功装置、RTU（远动装置）等设备运行正常，信号传输无中断。
2. 运行参数：
① 电网频率在48.5~51.5Hz范围内，机组负荷在20%~100%额定容量之间。
② 主蒸汽压力与设定值偏差≤1MPa，炉膛负压、氧量等关键参数稳定。
3. 通信与指令：
① 与调度中心的通信链路正常，AGC指令信号质量良好（非坏点）。
② 机组具备接收远方控制指令的能力，且负荷上下限已合理设置。
（二）自动退出条件
1. 设备故障：
① CCS系统检测到锅炉、汽轮机或发电机保护动作（如RB快速减负荷触发）。
② AGC装置、RTU或通信设备故障，导致指令中断或信号异常。
2. 参数超限：
① 电网频率超出48.5~51.5Hz范围，或机组负荷超出允许区间（如<20%或>105%额定容量）。
② 主蒸汽压力偏差>1MPa，或炉膛负压、氧量等参数严重偏离安全范围。
3. 操作触发：
① 运行人员手动退出AGC，或调度中心下发退出指令。
② 机组进入启停阶段、检修状态或特殊试验模式。
四、AGC投入与退出的标准化操作步骤

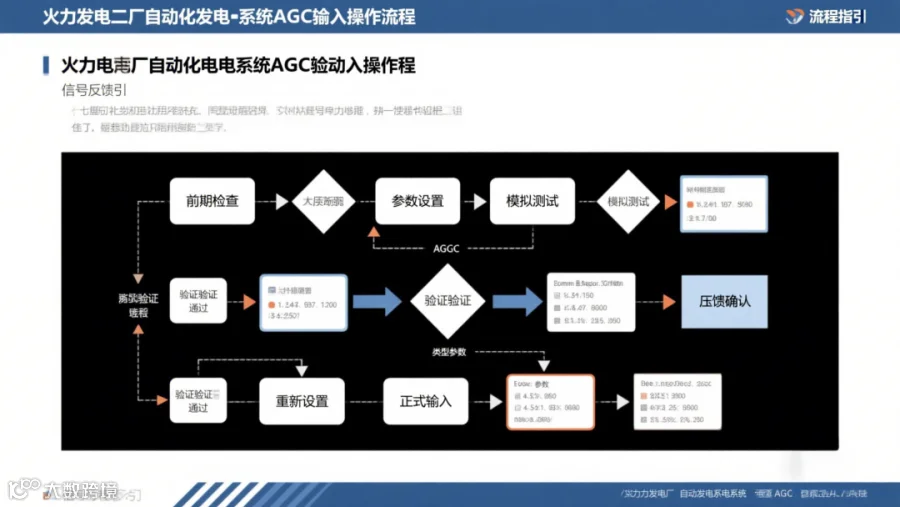

（一）投入操作流程

1. 前置检查：
① 确认CCS系统已切至“协调模式”，各子系统（如燃料、给水、送风）均投入自动控制。
② 检查AGC装置电源、通信链路及RTU状态，确保无报警信号。
③ 核对机组负荷上下限设置，确保与调度指令匹配（如600MW机组下限通常设为240MW）。
2. 参数设置与验证：
①  在DCS画面中输入AGC目标负荷值，设定调节速率（如1.5%额定功率/分钟）和响应时间要求（≤60秒）。
② 进行模拟指令测试，验证机组负荷能否在5分钟内达到目标值的90%。
3. 正式投入：

① 投入“AGC投远控”压板，在DCS画面点击“AGC投入”按钮，确认反馈信号为“已投入”。
② 观察机组负荷、主蒸汽压力等参数变化，确保调节过程平稳，无超调或振荡。
（二）退出操作流程
1. 正常退出：
① 在DCS画面点击“AGC切除”按钮，确认反馈信号为“已退出”。
② 将机组切至“基础模式”或“汽机跟随（TF）模式”，转为手动或半自动控制。
③ 记录退出时间及原因，通知调度中心备案。
2. 紧急退出：

① 若设备故障或参数超限，系统将自动退出AGC并触发报警。
② 运行人员需立即检查故障点，优先处理影响机组安全的问题（如主汽压超限）。
③ 故障排除后，按正常流程重新投入AGC，并向调度中心汇报处理情况。

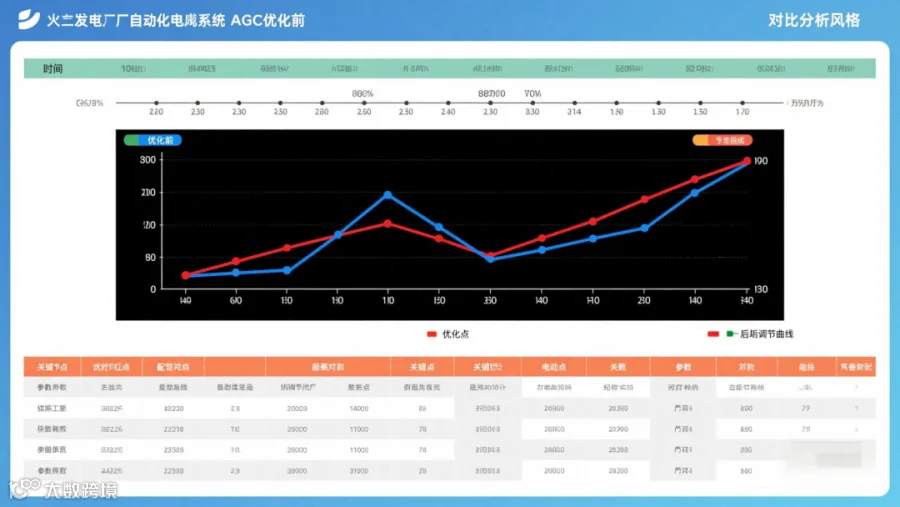

五、AGC性能指标与优化策略

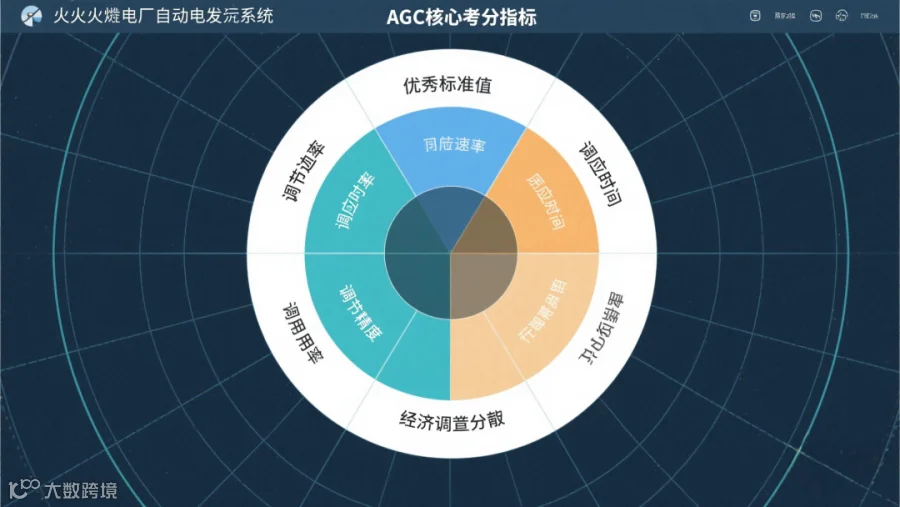

（一）核心考核指标
1. 调节速率：表征机组响应速度，要求≥1.5%额定功率/分钟（如600MW机组≥9MW/min）。
2. 响应时间：从指令下发到负荷开始有效变化的时间，要求≤60秒。
3. 调节精度：负荷稳态偏差≤±0.5%额定容量（如600MW机组偏差≤3MW）。
4. 可用率：AGC月可用率应≥98%，每降低1%按0.5分/(万kW·h)考核。
（二）优化措施

1. 协调控制系统（CCS）优化：
① 调整锅炉与汽机的前馈参数，提升负荷响应速度（案例：某电厂通过增加燃料前馈量，调节速率从8.8MW/min提升至10.8MW/min）。
② 优化滑压曲线，在变负荷过程中维持主蒸汽压力稳定（如将滑压基准值提高0.5MPa）。
2. 设备改造与参数校准：
① 更换高精度变送器（如压力、流量传感器），提升信号采集精度。
② 进行阀门流量特性试验，优化汽轮机阀门重叠度，消除非线性偏差。
3. 运行管理提升：
① 建立AGC专项台账，记录每次投退时间、调节效果及考核情况。
② 定期开展AGC性3. 实施后调节速率提升至10.2MW/min，达标率从75%提升至92%。

案例2：AGC频繁退出

① 现象：某机组在负荷波动时频繁触发AGC退出，导致考核。
② 原因：主蒸汽压力保护阈值设置过严（±0.8MPa），且CCS参数未针对快速变负荷优化。
③ 解决方案：
1. 将压力保护阈值放宽至±1.2MPa，同时调整PID参数降低压力波动幅度。
2. 引入非线性补偿算法，在负荷变化初期增加锅炉蓄热利用。
3. 实施后AGC月可用率从89%提升至97%，考核积分减少60%。

六、总结与发展趋势

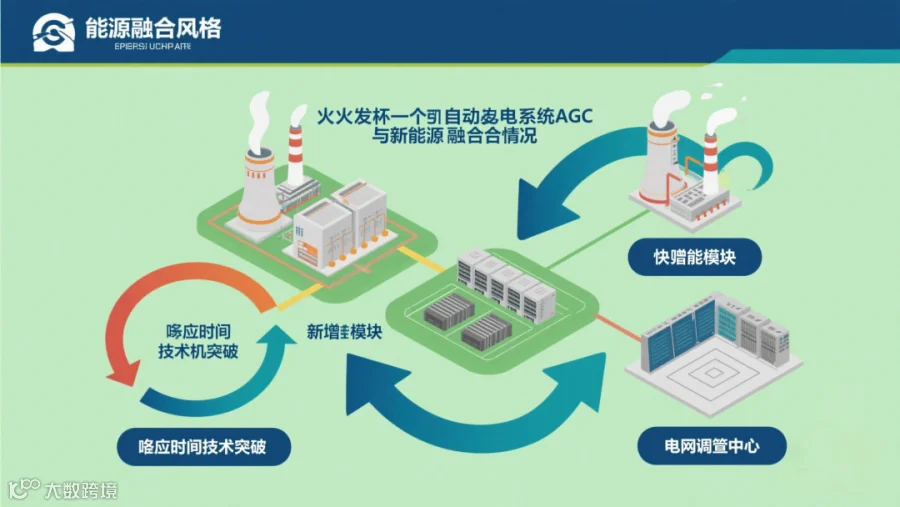

AGC作为火电机组参与电网调峰的核心技术，其性能直接影响电厂的经济效益和电网稳定性。通过优化协调控制逻辑、提升设备响应速度、加强运行管理，可显著提升AGC指标合格率，降低考核成本。未来，随着新能源比例的增加，AGC将向“多能协同”方向发展，例如与储能系统、电极式电锅炉等快速响应设备结合，进一步提升调频精度和灵活性。

【数据引用】
1. 西北区域“两个细则”参数：调节速率≥1.5%额定功率/分钟，响应时间≤60秒。
2. 行业标准：DL/T 719-2018《电力系统自动发电控制技术规范》。
3. 案例数据：某600MW机组通过优化后，AGC调节速率从8.8MW/min提升至10.8MW/min。
