一、车载总线数据为什么会出错？
车载总线作为汽车电子系统的信息和指令通道，承担着发动机控制、底盘转向、车身电子、智能驾驶等核心模块的数据传输任务。汽车内部的物理环境、电磁环境和系统复杂性，使其成为数据传输错误的“高危场景”。

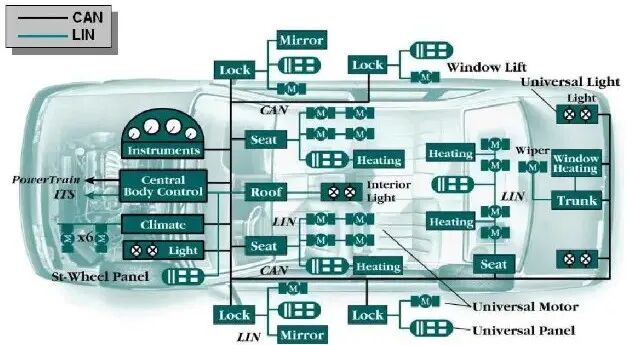

图 车载总线汇总图，来自网络
数据错误的根源可归纳为四类核心因素，每一类都直接威胁车辆运行安全。
1. 极端电磁环境导致的信号干扰
汽车是一个密集的电磁辐射与敏感接收共存的环境：发动机点火系统产生的瞬时高压（可达30kV）会释放强电磁脉冲，驱动电机的高频开关动作（如逆变器的10kHz以上切换）会形成宽频带噪声，而车载雷达（毫米波雷达工作在77GHz频段）、无线充电模块（15kHz-1MHz）则会产生定向电磁辐射。这些干扰源通过三种路径侵入总线：
传导耦合：干扰信号通过电源线、信号线直接传导至总线节点，导致信号电平异常（如CAN总线的显性位被噪声抬升，误认为隐性位）；
辐射耦合：电磁辐射穿过线束绝缘层，在总线导线上感应出干扰电压，当干扰电压超过总线阈值（CAN总线显性位典型阈值为0.5V）时，会直接导致位翻转；
共模干扰：车身接地电位差（如发动机舱与驾驶室的接地电阻差异）会在总线两端形成共模电压，当共模电压超过收发器耐受值（如ISO 11898-2规定的±25V）时，会引发信号失真。
比如在发动机启动瞬间，CAN总线上的错误帧数量会激增数倍，其中80%是电磁干扰导致的单比特翻转错误。
2. 机械振动与老化引发的物理连接故障
汽车行驶过程中，持续的机械振动（如路面颠簸导致的10-200Hz振动）、温度循环（发动机舱温度范围-40℃~125℃）会导致总线物理链路劣化：
连接器接触不良：端子氧化、针脚松动会导致接触电阻增大（从毫欧级升至欧级），使信号传输衰减，出现“0”“1”电平模糊（如CAN总线信号在显性位与隐性位之间波动）；
线束磨损：线束与车身金属件摩擦导致绝缘层破损，引发总线与接地短路或相邻线缆串扰，典型表现为连续多位错误（突发错误）；
节点硬件老化：收发器芯片的阈值电压漂移（如高温下阈值偏移0.2V）、时钟振荡器频率偏差（超过±0.5%），会导致接收端采样错误，将正确信号误判为错误。
统计显示，车龄超过5年的车辆中，30%的总线故障源于物理连接问题，且此类故障具有随机性和间歇性，难以通过软件算法完全补偿。
3. 总线负载波动与实时性冲突
随着汽车智能化升级，车载总线的负载率持续攀升：传统CAN总线（500kbps）在智能驾驶场景下负载率可达70%-80%，远超推荐的50%安全阈值。高负载引发的冲突与延迟成为数据错误的新诱因：
仲裁冲突加剧：CAN总线采用CSMA/CA（带冲突检测的载波监听多路访问）机制，高负载时节点频繁抢占总线，可能导致仲裁场错误（如优先级低的报文干扰优先级高的报文）；
传输延迟累积：当总线负载超过80%，报文传输延迟会从典型的10ms增至50ms以上，部分实时性要求高的报文（如ESP的轮速数据，要求延迟<5ms）可能因超时被判定为无效；
缓存溢出：节点接收缓冲区（如8级FIFO）在高负载时易溢出，导致报文丢失或部分字节被截断，形成数据帧格式错误。
某新能源汽车的实测数据显示：当CAN总线负载率从50%升至90%时，数据校验失败的概率会增加4.2倍，其中帧格式错误占比达65%。
二、总线数据校验的经典算法
为应对上述错误风险，车载总线发展出一套多层次、多维度的校验体系，覆盖从物理层到应用层的全传输链路。不同总线协议（CAN、LIN、Ethernet等）根据自身特性选择差异化算法，但其核心逻辑均围绕“检测错误-定位错误-隔离错误”展开。
1. 物理层与数据链路层校验：硬件级实时防护
物理层和数据链路层是总线校验的第一道防线，主要通过硬件电路和协议逻辑实现，特点是响应速度快（微秒级）、资源消耗低，适合处理瞬时错误。
位填充校验（Bit Stuffing）
应用于CAN、LIN等同步串行总线，核心原理是“打破连续相同电平的位流”：发送方在检测到5个连续相同电平的位后，强制插入1个相反电平的位（填充位）；接收方在解码时自动删除填充位，若检测到6个连续相同电平的位，则判定为“填充错误”。该机制有双重作用：一是确保总线信号的跳变频率，维持收发双方的时钟同步（避免因长串0/1导致同步丢失）；二是检测因电磁干扰导致的位流畸变（如噪声将5个0变成6个0）。CAN FD协议在此基础上增加“固定填充位”，在CRC字段后插入预设的填充模式，避免位填充对CRC校验的干扰。
循环冗余校验（CRC）
车载总线中应用最广泛的校验算法，通过多项式除法生成固定长度的校验码，能高效检测随机错误和突发错误。不同总线的CRC设计差异显著：
CAN总线：传统CAN采用CRC-15（多项式0x4599），覆盖帧起始至数据场的未填充位流，可检测所有单比特错误、奇数个错误和长度≤15位的突发错误；CAN FD针对长数据传输（最大64字节），引入CRC-17（多项式0x1757B）和CRC-21（多项式0x103BB5），汉明距离提升至6，可检测5个随机错误，并通过“填充位计数”（Stuff Bit Count）字段记录填充位数量，进一步增强校验鲁棒性。
LIN总线：采用简化的CRC-8（多项式0x31），因LIN数据长度短（最大8字节）、速率低（20kbps），轻量化设计可满足需求，主要检测线束串扰导致的错误。
车载以太网（SOME/IP）：基于IEEE 802.3标准，采用CRC-32（多项式0x04C11DB7），校验范围覆盖整个数据帧（包括MAC地址、类型字段等），适合100Mbps/1Gbps高速传输场景，可检测长度≤32位的突发错误。

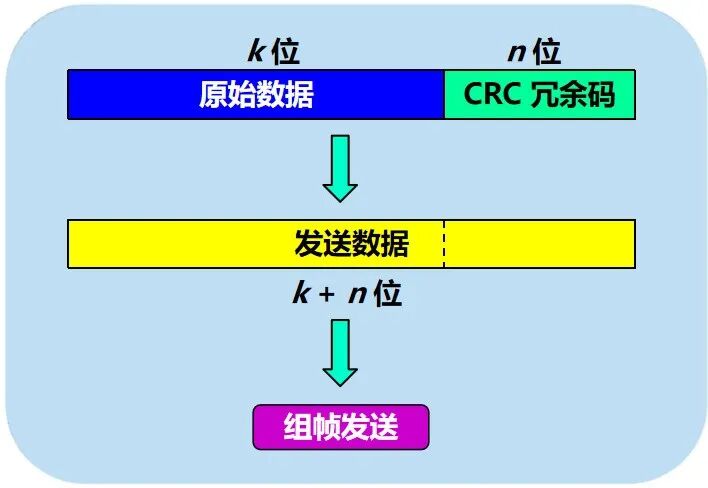

图 CRC冗余码要和原始数据一起发送，来自网络

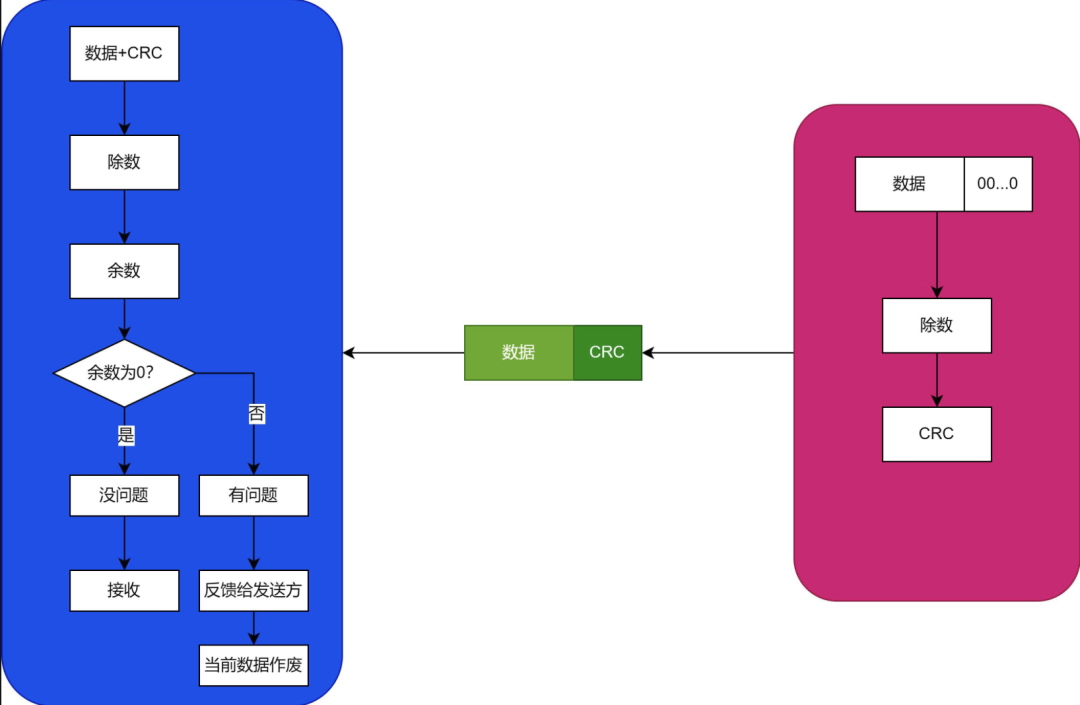

图 基于CRC冗余码的完整通信过程，来自网络
帧格式校验
针对总线帧的固定结构设计，确保报文格式合规性：
固定字段校验：如CAN帧的CRC界定符、ACK界定符、帧结束（EOF）必须为隐性位（逻辑1），若出现显性位（逻辑0）则判定为“格式错误”；
保留位检查：协议中预留的未定义位（如CAN控制场中的r0位）必须为隐性位，防止不同版本节点间的兼容性错误；
长度校验：数据场长度需与控制场中的DLC（数据长度码）匹配，如DLC=3但实际数据为4字节，则判定为“长度错误”。

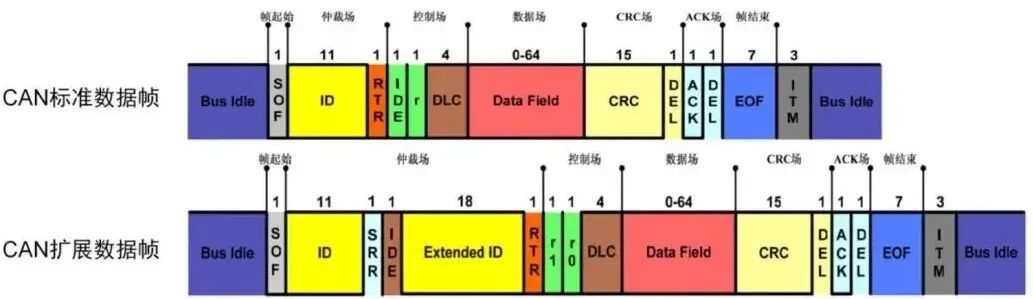

图 CAN和CAN FD数据帧，来自网络
ACK应答机制
实现接收方对数据完整性的确认：CAN总线中，发送方在ACK时隙发送隐性位，所有正确接收帧的节点会在该时隙发送显性位，若发送方未检测到显性位，则判定为“ACK错误”并触发重传。该机制解决了CRC校验的“单向性”问题（发送方无法确认接收方是否正确接收），但在多节点场景下存在“部分节点错误”风险（只要有一个节点应答，发送方就认为成功）。
2. 应用层校验：面向功能安全的深度防护
随着ISO 26262功能安全标准的普及，应用层校验成为高安全等级（如ASIL B-D）功能的必备机制，弥补底层校验的局限性（如无法检测恶意篡改、系统性错误）。
累加和校验（Checksum）
对数据字段的所有字节进行累加（或异或），将结果作为校验字节附加在报文末尾。LIN总线在应用层采用该算法（与数据链路层的CRC-8配合），如LIN 2.2A协议中，用户数据字段的累加和需与校验字节匹配。其优势是计算简单（适合8位MCU），但检错能力有限（无法检测偶数个相同字节的翻转），通常作为底层校验的补充。
端到端（E2E）保护机制
依据AUTOSAR规范（ISO 14229）设计，专为安全相关数据（如自动驾驶的传感器数据、制动指令）提供全链路防护，核心要素包括：
Sequence Counter：报文序列号递增，检测重复帧、丢帧（如序号从3跳至5，说明丢失帧4）；
Data ID：标识数据的发送方和内容类型，防止报文混淆（如将雷达数据误判为摄像头数据）；
CRC校验：应用层专属CRC（如E2E Profile 1采用CRC-8），覆盖数据字段和Sequence Counter，检测底层校验未发现的篡改；
Timeout Monitoring：接收方监控报文周期，超过预设时间（如100ms）未收到则触发错误处理。
某自动驾驶域控制器的实测显示，E2E机制可将安全相关数据的错误漏检率从0.1%降至0.001%，满足ASIL D级要求。
加密校验
针对网络安全威胁，采用加密算法实现数据完整性和真实性验证：
消息认证码（MAC）：如AES-CMAC算法，发送方用密钥对数据加密生成MAC，接收方用相同密钥验证，防止伪造报文注入；
数字签名：在V2X通信中，采用ECC（椭圆曲线加密）算法对总线数据签名，确保数据来源可追溯，抵御中间人攻击。
特斯拉Model 3的CAN总线已引入MAC校验，对关键控制指令（如加速、转向）进行加密，防止通过OBD接口的注入攻击。
三、车载总线校验与互联网校验的对比
车载总线与互联网的数据传输场景存在本质差异：互联网追求“高效传输”和“容错重传”，而车载总线则以“实时性”和“安全性”为核心。这种差异导致两者的校验算法在设计目标、技术路径和实现方式上呈现显著区别。
1. 校验优先级：安全第一 vs 效率优先
互联网数据传输的核心矛盾是“带宽有限”与“数据量大”，因此校验算法需在“检错能力”和“计算开销”间平衡，甚至允许一定比例的错误通过重传弥补。例如：
- TCP协议采用简单的校验和（16位累加和），检错能力有限（漏检率约1%），但胜在计算快速，错误通过重传机制修正；
- HTTP协议依赖传输层校验，应用层仅通过Cookie、Token等实现身份验证，不关注数据本身的完整性。
车载总线则完全不同：错误可能直接导致人身伤害（如制动信号错误引发车祸），且重传会破坏实时性（如ESP系统的轮速数据延迟10ms即可能导致失控）。因此，车载校验算法将“检错率”置于首位，不惜牺牲计算资源：
- CAN FD的CRC-21校验需要专用硬件电路支持，计算复杂度是TCP校验和的8倍，但检错率可达99.999%；
- 自动驾驶域控制器的E2E保护会消耗10%-15%的MCU算力，只为将错误漏检率控制在10⁻⁹以下（每10亿次传输最多1次错误）。
某对比实验显示：在相同错误率（10⁻⁴）下，TCP校验和的漏检率为0.8%，而CAN的CRC-15漏检率仅0.002%，但前者的计算耗时仅为后者的1/20。
2. 错误处理：主动隔离 vs 被动重传
互联网的错误处理依赖“重传机制”：当校验发现错误时，接收方要求发送方重新传输数据，适合非实时场景（如网页加载、文件下载）。例如，TCP的超时重传机制可容忍500ms级的延迟，通过多次重传确保数据最终正确。
车载总线则采用“主动隔离+故障降级”策略，原因有二：一是重传会导致数据延迟（如CAN总线重传一次至少增加5ms），无法满足实时性要求（如发动机控制周期为10ms）；二是错误可能源于节点故障（如传感器失效），重传只会重复错误数据。具体表现为：
错误计数器机制：CAN节点通过发送错误计数器（TEC）和接收错误计数器（REC）记录错误次数，当TEC≥256时触发“总线关闭”，强制节点离线，防止故障节点污染总线；
失效安全设计：接收方检测到错误时，立即启用默认值（如转向角信号错误时，采用上一周期的有效值），并触发故障码（DTC）存储，同时通知诊断系统；
多源冗余校验：关键数据（如车速）同时通过CAN和LIN传输，接收方对比两路数据，差异超过阈值则判定为错误，避免单一总线故障导致失效。
例如，博世ESP系统中，轮速信号同时通过CAN和专用硬线传输，当CAN数据校验失败时，立即切换至硬线信号，切换时间<1ms，确保制动防抱死功能不受影响。
3. 环境适应性：硬件级抗干扰 vs 软件级容错
互联网设备（如服务器、路由器）工作在恒温、低干扰的机房环境，校验算法无需考虑极端物理条件，可专注于软件层面的逻辑容错（如校验和、CRC）。
车载校验算法则必须与硬件深度融合，抵御汽车的恶劣环境：
电磁兼容（EMC）设计：CAN收发器（如NXP TJA1040）内置共模扼流圈和ESD保护二极管，可承受±8kV的静电放电，硬件层面减少干扰导致的错误；

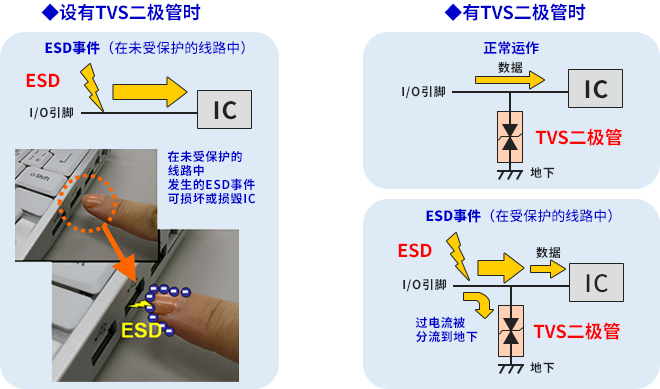

图 保护二极管分流过电流，来自网络
温度补偿机制：CRC计算电路采用宽温设计（-40℃~125℃），通过温补电路抵消温度漂移对校验精度的影响；
时钟同步强化：LIN总线通过“同步间隔”和“同步场”实现节点间时钟校准，避免因振荡器频率偏差导致的采样错误，而互联网协议（如UDP）通常允许±5%的时钟偏差。
4. 标准化程度：严格协议约束 vs 灵活适配
互联网校验算法具有开放性和灵活性，不同应用可自定义校验方式（如MD5、SHA-1用于文件校验，CRC32用于压缩包校验），标准化程度低。
车载总线校验则被严格的国际标准约束，确保不同厂商节点的兼容性和安全性：
CAN协议的CRC多项式、位填充规则由ISO 11898-2强制规定（GB 44495中也有），任何厂商的节点都必须遵守，否则无法接入总线；
功能安全相关的校验算法需通过ISO 26262认证，如E2E机制的参数（CRC多项式、序列号长度）需满足ASIL等级对应的“单点故障 metric”和“潜伏故障 metric”要求；
车载以太网的校验遵循IEEE 802.3和SAE J3161标准，确保与传统总线的兼容性。
四、总结：数据校验算法的新发展
随着汽车向“电动化、智能化、网联化”转型，车载总线的数据量（从传统汽车的100kbps增至智能驾驶汽车的10Gbps）、传输速率（从CAN的500kbps升至车载以太网的10Gbps）和安全等级（从QM升至ASIL D）均迎来质变，推动校验算法向“更高精度、更低延迟、更智能”演进，呈现三大发展趋势。
1. 校验与安全的深度融合：从“检错”到“防攻击”
传统校验算法聚焦“随机错误”，但智能网联汽车的攻击面扩大，要求校验算法具备“网络安全免疫”能力：
加密校验一体化：将CRC校验与加密算法融合，如采用AES-GCM模式，在加密数据的同时生成认证标签（Tag），既保证数据机密性，又实现完整性校验，较传统“先加密后校验”的效率提升30%；
异常行为基线：通过机器学习构建总线正常行为模型（如报文ID的出现频率、数据场的变化范围），当校验算法检测到偏离基线的异常（如陌生ID的高频报文），即使CRC正确也判定为可疑，触发防御机制（如临时屏蔽该ID）；
零信任架构：借鉴IT领域的零信任理念，每个节点在发送数据前需通过身份认证（如基于公钥的数字签名），校验算法不仅验证数据完整性，还验证发送方的合法性，防止伪造节点接入总线。
2. 多总线融合下的统一校验框架
智能汽车采用“CAN FD + LIN + 车载以太网 + 毫米波雷达总线（如SOME/IP）”的混合架构，不同总线的校验算法差异导致“校验孤岛”问题。新一代校验框架正在向“统一化、可配置”演进：
自适应CRC多项式：根据数据长度和安全等级动态选择CRC多项式（如短数据用CRC-8，长数据用CRC-32，安全数据用CRC-64），通过软件配置实现跨总线兼容；
校验元数据标准化：将校验信息（如CRC值、序列号、数据ID）封装为统一格式的元数据，附加在报文头部，接收方通过通用解析器处理，无需为每种总线开发专用校验模块；
中央校验节点：在域控制器中部署中央校验单元，集中处理各总线的校验任务，利用高性能MCU（如英飞凌AURIX TC49x）的硬件加速引擎，实现多总线数据的并行校验，校验延迟从100μs降至10μs。

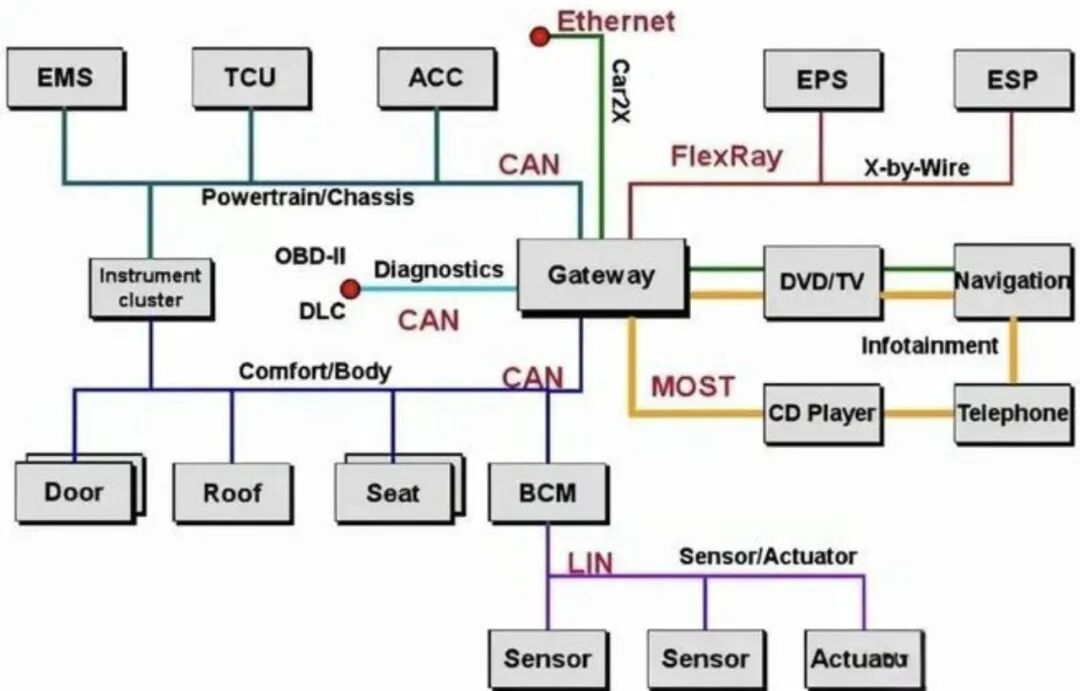

图 多总线统一校验示意图，图片来自网络
3. 基于预测的主动校验机制
传统算法是“被动响应”（错误发生后才检测），而未来趋势是“主动预测”：通过分析历史错误数据，提前识别潜在风险并调整校验策略：
错误模式识别：收集总线错误的时间、类型、环境参数（如温度、振动），用决策树算法识别错误模式（如“-30℃以下时，LIN总线校验错误率上升20%”），低温时自动提升LIN的校验等级（如从校验和改为CRC-16）；
动态校验强度调整：根据总线负载率实时调整校验精度，轻负载时采用高强度校验（如CRC-21 + 累加和），确保检错率；高负载时切换至轻量化校验（如仅CRC-15），降低延迟，兼顾实时性；
冗余校验资源调度：将校验任务分配给空闲的ECU核心，如当自动驾驶芯片的GPU利用率低于50%时，调用部分算力辅助E2E校验，实现资源动态平衡。
