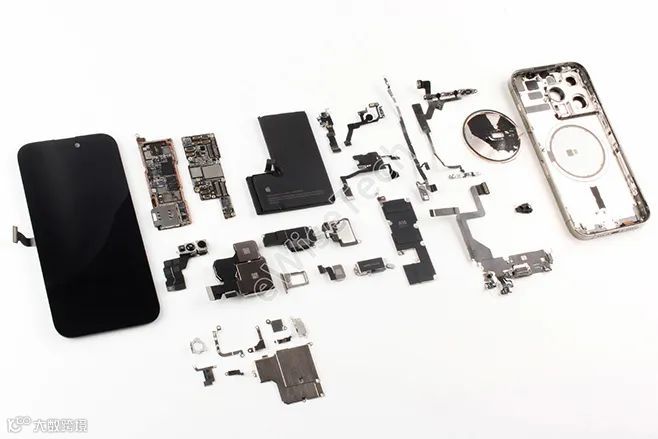

iPhone 14 Pro延续前代拆解设计，采用前拆方式，整机共使用66颗螺丝，涉及28种不同规格，通过螺丝与胶固定实现稳固结构。拆解流程始于关机并取出卡托，加热屏幕后利用吸盘与撬片分离，随后依次拆卸屏幕组件、摄像头、扬声器、主板、电池及底部元件[k]

拆解步骤与结构特点[k]

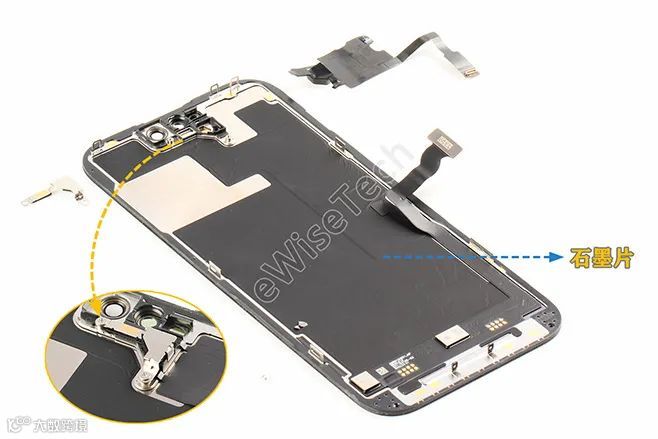

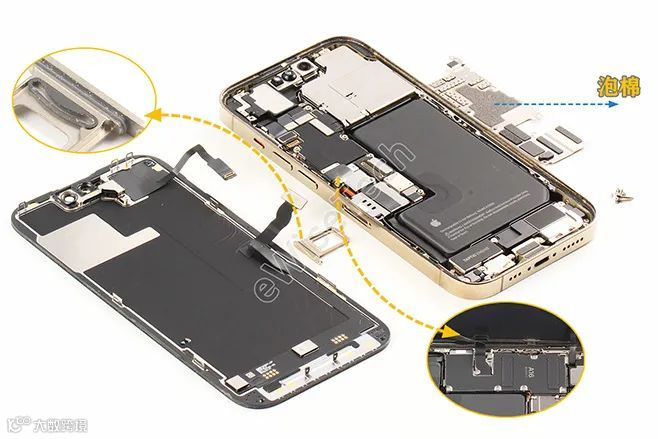

屏幕背面覆盖大面积石墨散热片，顶部传感器模组由金属盖板保护。主板区域设有整块金属屏蔽盖，正面附有散热膜，背面在BTB接口处贴有泡棉以缓冲压力[k]

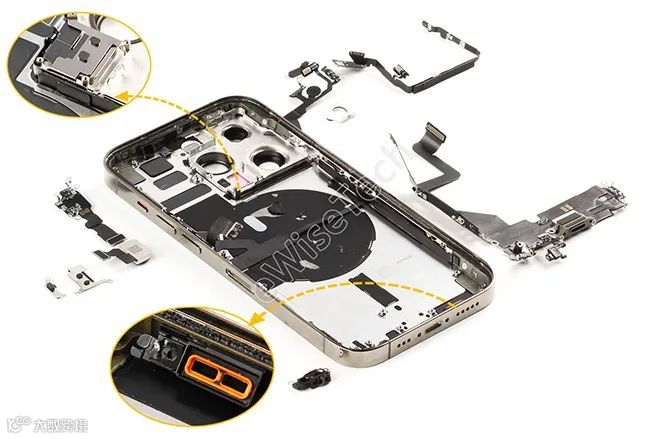

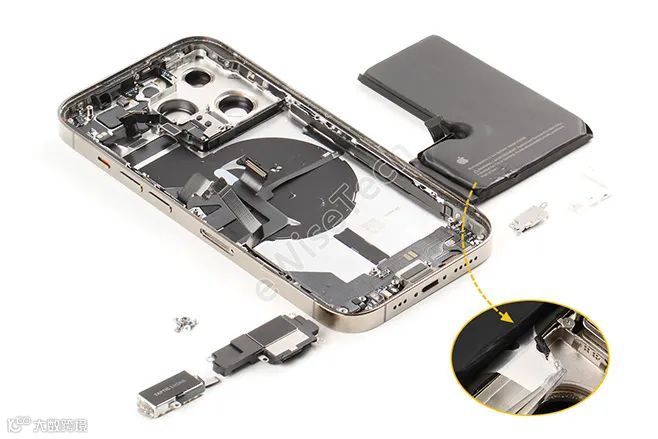

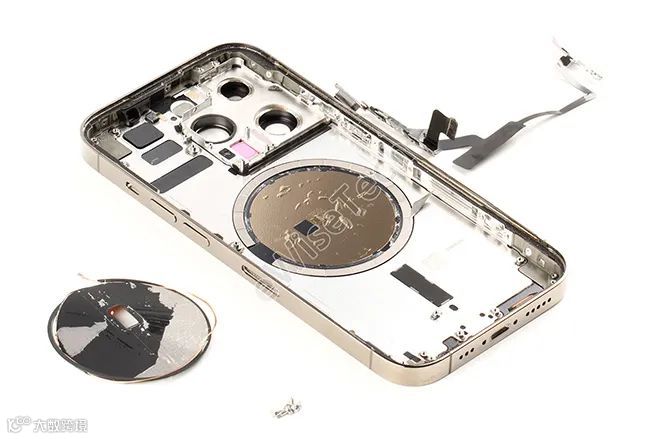

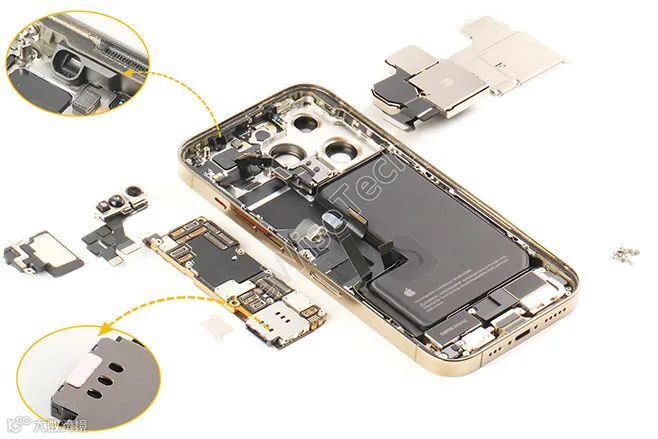

主要组件拆卸顺序包括前置/后置摄像头、顶部扬声器、主板、电池（通过易拉胶固定）、振动马达、底部扬声器（出声口配有硅胶套防水）、副板、闪光灯模组（金属盖固定）、按键软板及无线充电线圈（线圈贴有铜箔和散热膜）[k]

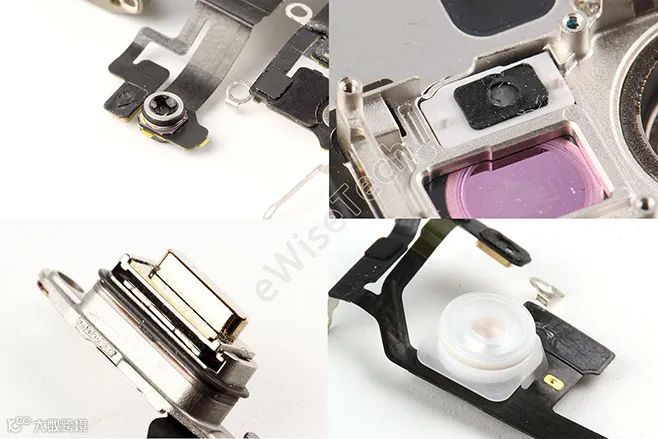

防水设计方面，屏幕与Lightning接口采用密封胶，按键、闪光灯、气压计和扬声器使用硅胶圈密封，麦克风则通过泡棉胶结合防水透气膜实现防护。散热系统由石墨片、导热硅脂及铜箔共同构成[k]

主板芯片配置解析[k]

主板继续采用堆叠结构，其中2号主板集中于射频区域，模块化程度高，具备较强可还原性[k]

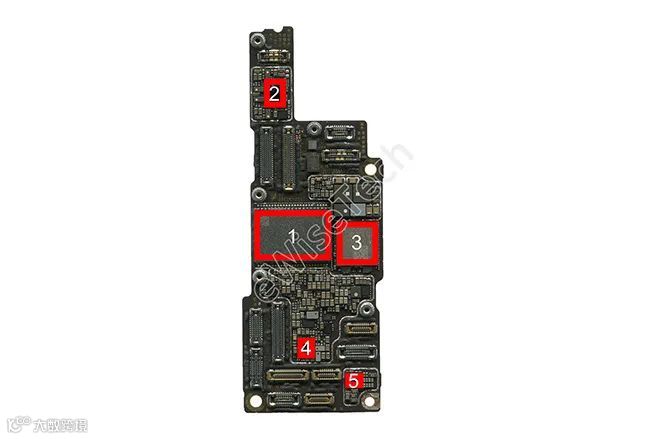

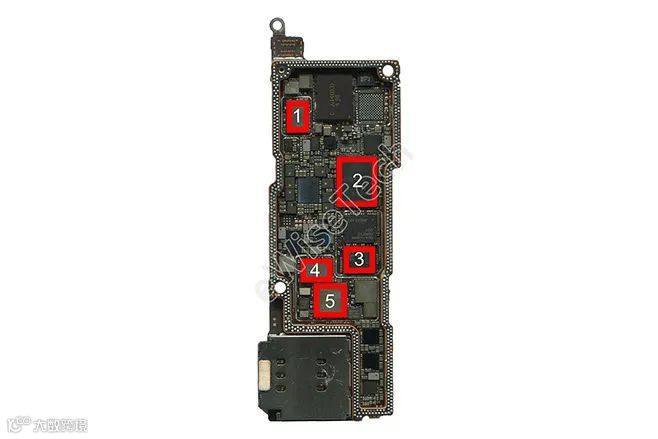

主板1正面主要IC：
1：KIOXIAP-128GB 闪存芯片
2：Cirrus Logic 338S00843 音频功率放大器
3：WiFi/BT 芯片
4：Dialog Semiconductor 338S00819-A1 电源管理芯片
5：Cirrus Logic 338S00537 音频功率放大器[k]

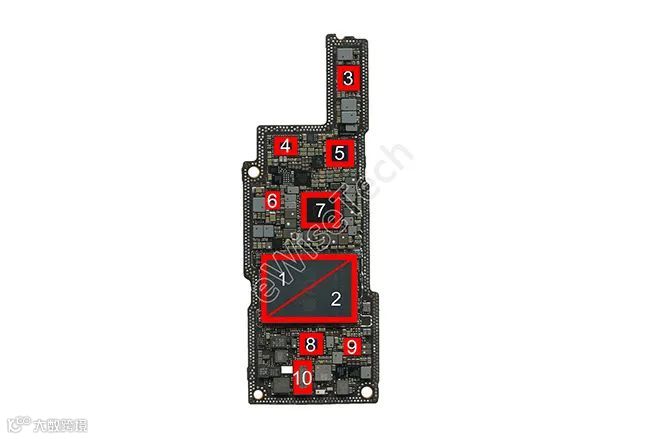

主板1背面主要IC：
1：Apple APL1W10 A16仿生处理器
2：Samsung K3LK2K20CM-EGCP 6GB内存
3：Dialog Semiconductor 338S00839-B0 电源管理芯片
4：Broadcom BCM59365EA1IUBG 无线充电管理芯片
5：Cirrus Logic 338S00739 音频功率放大器
6：TI TPS65657B0 屏幕电源管理芯片
7：Apple APL109A 电源管理芯片
8：STMicroelectronics STB601A05 电源管理芯片
9：Dialog Semiconductor 338S00819-A1 电源管理芯片
10：Universal Scientific Industrial 超宽频（UWB）芯片[k]
