从事机械设计工作时，在零件图中经常会有螺纹特征，除了要规范地画出螺纹，还需要正确地标注，以保证加工出的零件是你想要的，装配时不至出错。此外，装配图中也经常会用到螺纹标准件，在明细表中同样需正确标记，以便采购部门正确购买。在其他人员读机械图纸时，同样也需要看懂螺纹的标注。本文将主要介绍各种螺纹的标注。
普通螺纹是生活和工作中使用最广泛的螺纹，螺纹紧固件（ 螺栓、螺柱、螺钉和螺母等零件）上的螺纹大多为普通螺纹。
普通螺纹分粗牙普通螺纹和细牙普通螺纹。细牙普通螺纹多用于精密零件和薄壁零件上（如液压管接头中用的普通螺纹均为细牙）。
在螺纹的标记中，细牙普通螺纹的螺距必须注出，而粗牙普通螺纹的螺距一般不标注（因为同一直径的细牙普通螺纹可能有多种螺距，而粗牙的螺距是一定的）。关于普通螺纹的螺距，在国标（GB/T 193 普通螺纹 直径与螺距系列）中有详尽的说明。

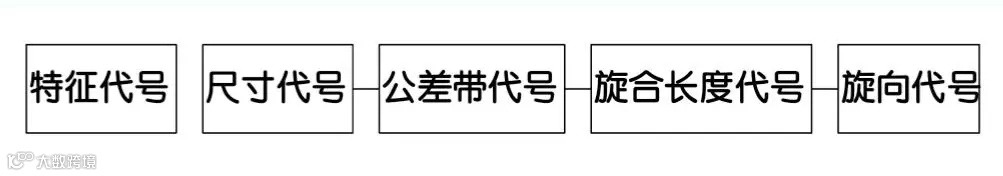

普通螺纹的完整标记由五部分组成。例如：M10×1―7H―L―LH。
（1）普通螺纹的特征代号和尺寸代号
特征代号：M（表示普通螺纹）。
尺寸代号：公称直径×螺距（多线螺纹的导程和螺距均要注出，单线粗牙普通螺纹螺距不标注）。

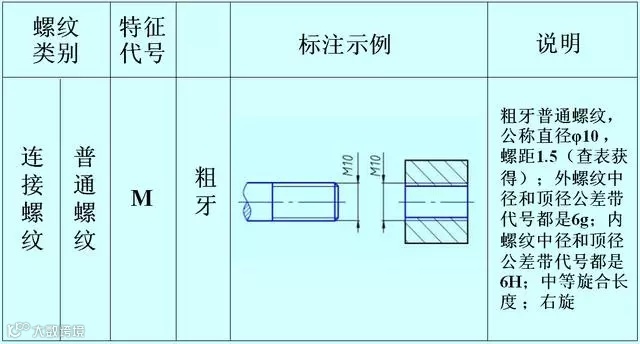

“M10”表示：公称直径为10mm、螺距1.5mm的单线粗牙普通螺纹。

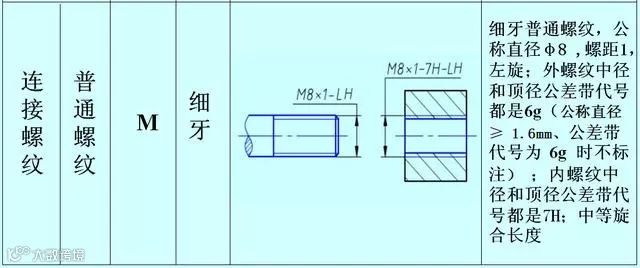

“M10×1”表示：公称直径为10mm、螺距为1mm的单线细牙普通螺纹。
（2）普通螺纹的公差带代号
普通螺纹的公差带代号由公差等级（数字）和基本偏差（外螺纹用小写字母、内螺纹用大写字母表示）所组成，例如5g6g、6g、6H和7H。
当螺纹中径公差带与顶径公差带代号不同时，需分别注出，如：M10―5g6g（5g为中径公差带代号，6g为顶径公差带代号）。
当中径与顶径公差带代号相同时，只注一个代号，如：M10×1―7H。公差带代号为6g或6H（公称直径≥ 1.6mm）时不标注（在普通螺纹的公差带不标时，均默认公差带为6g或6H）。
（3）螺纹的旋合长度
普通螺纹的旋合长度有长、中和短三种，分别用代号L、N和S表示。
例如：M10－5g6g―S为短旋合长度的螺纹，M10―7H―L为长旋合长度的螺纹。当螺纹为中等旋合长度时，代号N不标注。
当特殊需要时，可注明旋合长度的数值。如：M20×2―5g6g―40。
（4）旋向代号
左旋时标注LH，右旋时不标注。例如：M10―7H―L ―LH 为左旋螺纹，M10―7H―L 为右旋螺纹。

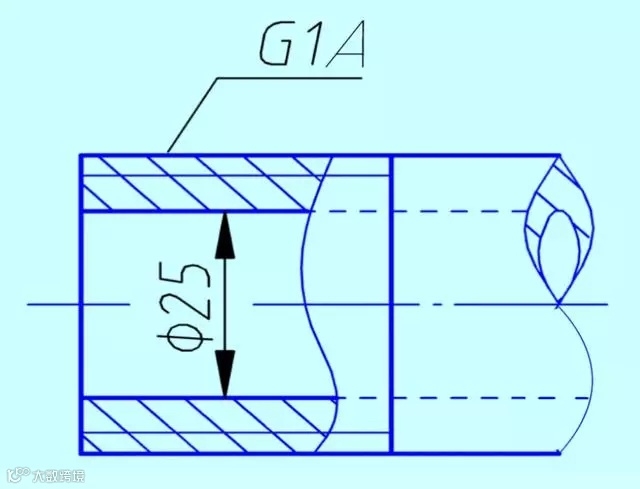

管螺纹一般用于管路（水管、油管和煤气管等）的连接中。管螺纹的标记用指引的方法标注，指引线指到螺纹的大径上。
管螺纹的标记：由螺纹特征代号、尺寸代号和旋向组成。管螺纹的尺寸代号（公称直径）不是螺纹大径的大小，而是管子的通径（英制）大小。标记中未注写旋向的均为右旋。

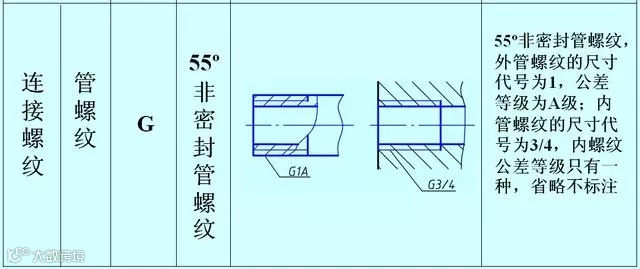

（1）55°非密封管螺纹的标记
G为非密封管螺纹的螺纹特征代号，标记示例如下:
G3/4: 尺寸代号为3/4的单线右旋圆柱内螺纹；
G3/4A或G3/4B: 尺寸代号为3/4的单线右旋圆柱外螺纹, 标记中的A和B是螺纹中径的公差等级；
G3/4LH和G3/4A-LH：LH表示左旋螺纹，二者构成的螺纹副仅标注外螺纹的标记代号。

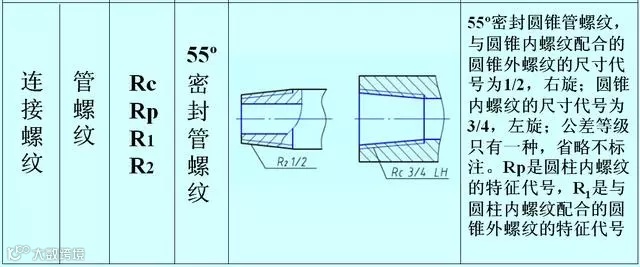

（2）55°密封管螺纹的标记
55°密封管螺纹的特征代号：密封圆柱内螺纹Rp，密封圆锥内螺纹Rc，与圆柱内螺纹相配合的圆锥外螺纹R1，与圆锥内螺纹相配合的圆锥外螺纹R2。标记示例如下。
Rp3/4LH：尺寸代号为3/4的单线左旋圆柱内螺纹；
Rc3/4：尺寸代号为3/4的单线右旋圆锥内螺纹；
Rp/R1 3/4 LH和Rc/R2 3/4：内螺纹与外螺纹旋合构成螺纹副。

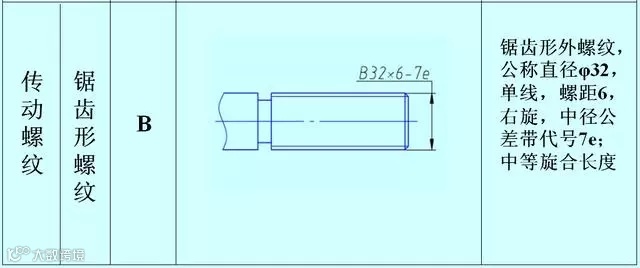

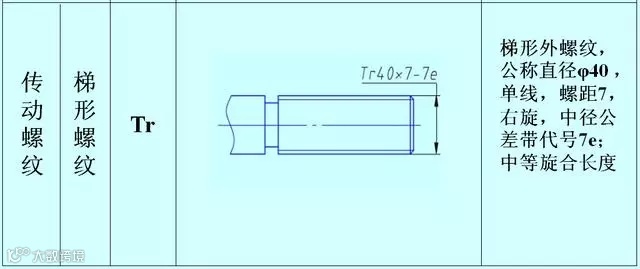

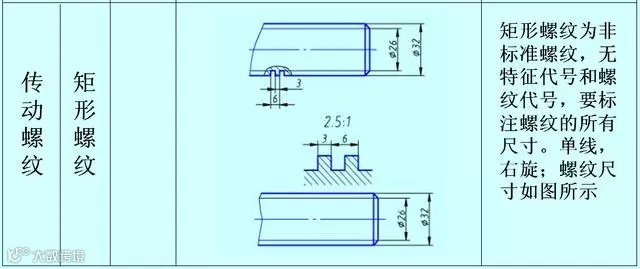

梯形螺纹和锯齿形螺纹常用于传递运动和动力的丝杠上。梯形螺纹工作时牙的两侧均受力，而锯齿形螺纹在工作时是单侧面受力。梯形螺纹和锯齿形螺纹的标记与普通螺纹类似。下为梯形螺纹的标记示例：
Tr40×7LH－7e：梯形螺纹（螺纹特征代号为Tr），公称直径φ40 ，单线，螺距7，左旋，中径公差带代号7e；中等旋合长度。
注意: 只标注中径公差带代号，旋合长度只有两种（代号N和L），当中等旋合长度时，N省略不注。
当螺纹为多线螺纹时，标记为：Tr40×14（P7）－7e , 其中“14”为导程，“7”为螺距，双线螺纹。
梯形螺纹的螺纹副表示为：Tr40×7－7H/7c, 内螺纹的公差带在前，外螺纹的公差带在后，二者之间用“/”分开。
