导读：对于初学者来说，没有任何的高级语言基础的话还是要先了解SCL语言的基本语法结构，否则编程的时候容易报错。那么有哪些基本的编程语法结构是我们需要掌握的呢？我们一起来聊一聊！
1. 西门子的结构化控制语言SCL（Structured Control Language）编程环境（界面）的组成部分。

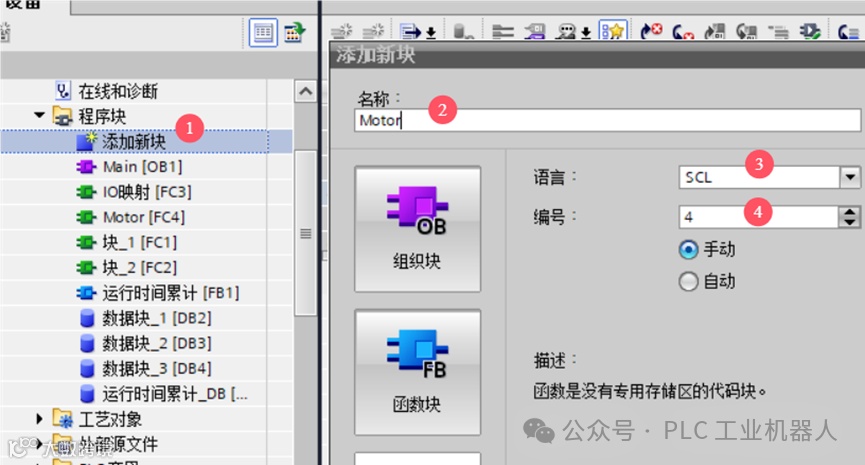

1)新建FC4程序块，选择编程语言为SCL语言

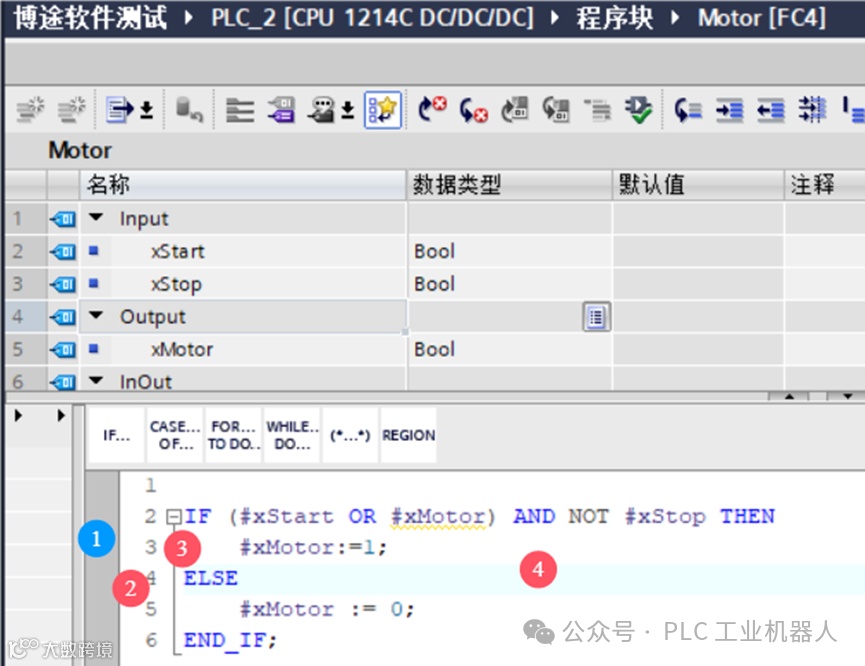

2)如下图，是SCL语言编程界面
①为侧 边栏，可以用来设置书签和断点；
②为行号，显示程序代码所处在哪一行；
③是轮廓视图，在轮廓视图中将突出显示相应的代码部分，例如图中显示注释部分范围、IF语句的范围等；
④是代码区，可使用SCL语言编写 程序。在使用SCL语言编写程序时，要 求每一条语句的后面必须有“;”。如果没有“;”，会以红色的波浪号 进行提示。
2.赋值与逻辑运算
1) 定义：通过赋值运算，可以将一个表达式的值分配给一个变量。赋值表达式的左侧为变量，右侧为表达式的值。
函数名称也可以作为表达式。赋值运算将调用该函数，并返回其函数值，赋给左侧的变量；赋值运算的数据类型取决于左边变量的数据类型。右边表达式的数据类型必须与该数据类型一致；赋值运算的计算按照从右到左的顺序进行。
可通过以下方式编程赋值运算：
单赋值运算：执行单赋值运算时，仅将一个表达式或变量分配给单个变量：
示例：a := b;
程序示例
多赋值运算：执行多赋值运算时，一个指令中可执行多个赋值运算。
示例：a := b := c;此时，将执行以下操作：b := c; a := b;
程序示例
组合赋值运算：执行组合赋值运算时，可在赋值运算中组合使用操作符"+"、"-"、"*"和"/"：
示例：a += b;此时，将执行以下操作：a := a + b;
程序示例
也可多次组合赋值运算：
a += b += c *= d;
此时，将按以下顺序执行赋值运算：
c := c * d;
b := b + c;
a := a + b;
3. 逻辑表达式
逻辑运算的表达式由两个操作数和逻辑运算符（AND、OR或XOR）组成或取反运算 符（NOT）和一个操作数组成。
（1）位逻辑运算NOT

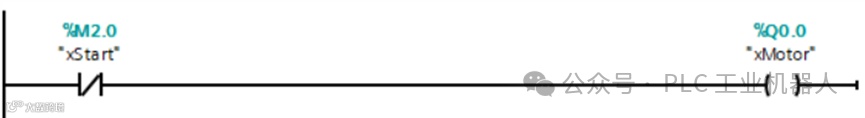

NOT就是“取反”的意思，在梯形图中常把常开触点作为正常状态，常闭触点作为反状态。梯形图中的常闭触点搭建的程序与SCL对比如图

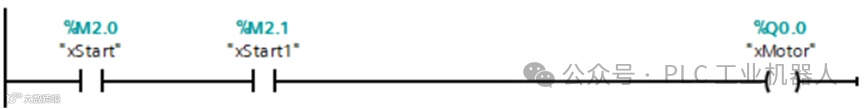

（2）位逻辑运算AND 逻辑“与”（AND）就是 “并且”的意思，即当两个条件都满足时逻辑运算结果才为真。梯形图中触点的串联就是 逻辑“与”关系

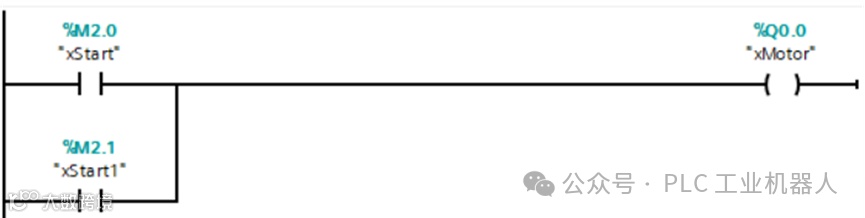

（3）位逻辑运算OR
位逻辑“或”（OR）就是“或者”的意思， 即当两个条件中的任意一个满足时逻辑结果为 真。
（4）位逻辑运算XOR

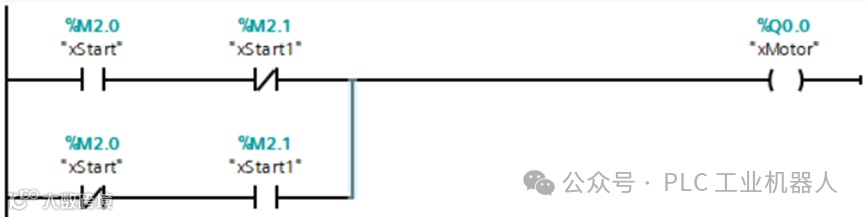

位逻辑“异或”（XOR）就是当两个条件相异时逻辑结果为TRUE，相同时结果为 FALSE。实现逻辑“异或”控制的梯形图如图所示，当变量xStart和xStart1都为FALSE 或者都为TRUE时，xMotor的值为FALSE；当这两个变量中的一个为TRUE，另一个为 FALSE时，xMotor的值为TRUE。
也可以直接用异或指令

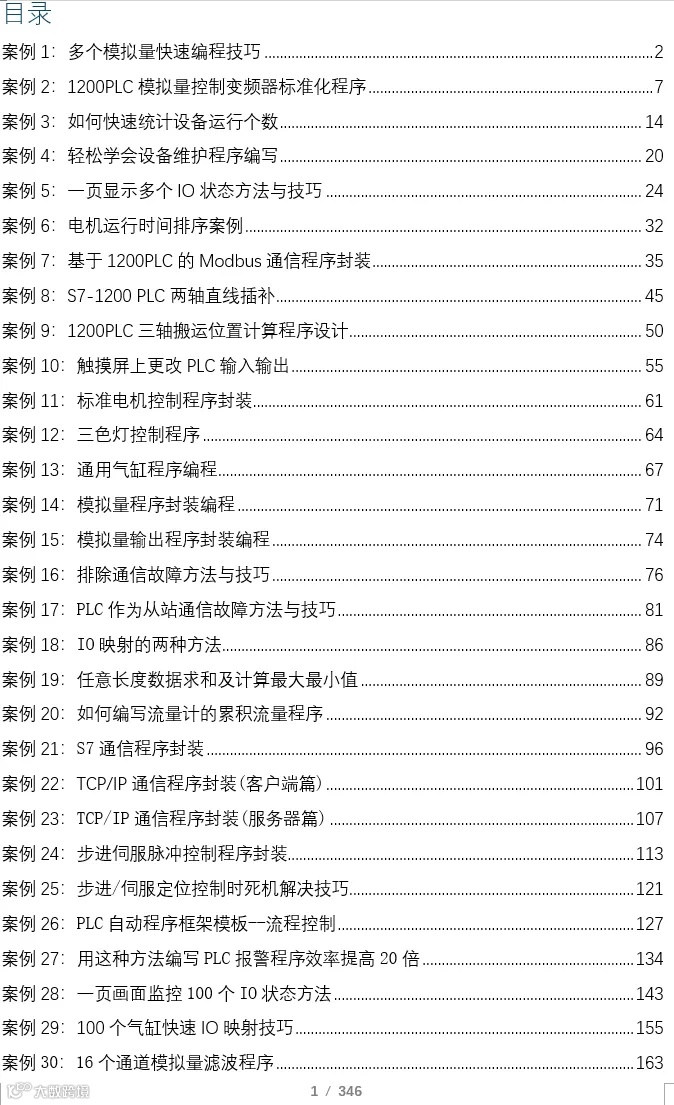

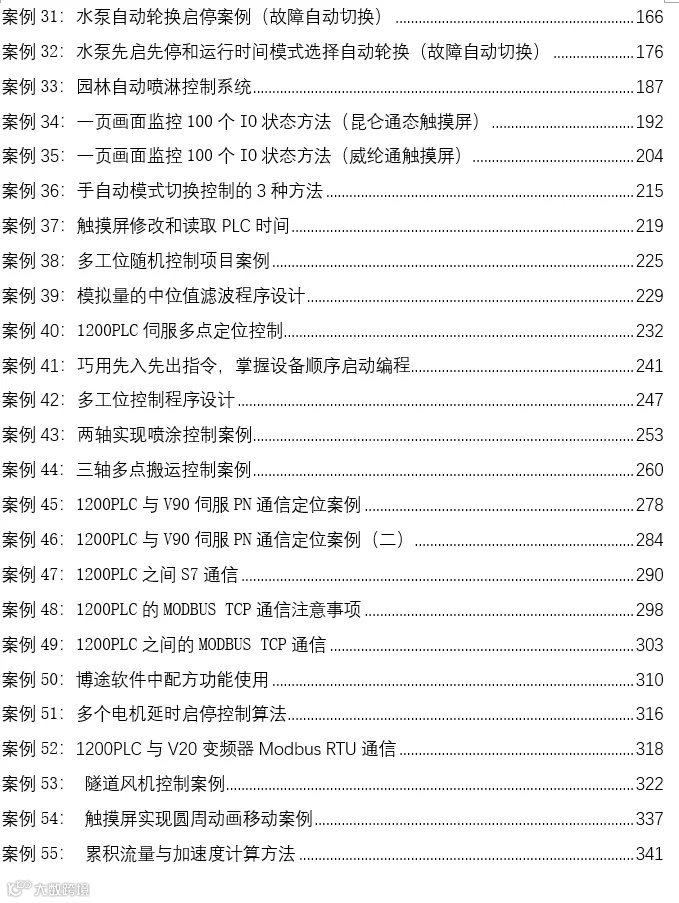

最近有很多小伙伴说要案例书籍，说是手机上看文章不是很方便，我抽时间把55个实战案例全部整理出来，案例都是比较典型的,其中包括气缸控制程序、报警程序、程序框架、运动控制程序封装、模拟量控制变频器、通信等实战案例。需要的可以加我微信：biao467524527，如果加不上可以私信我
