散货船Cofferdam与Void Space的功能差异与图纸识别

本文旨在帮助船员、验船师及船厂人员准确区分散货船上的Void Space（空舱）与Cofferdam（隔离舱），掌握其核心用途、标识方式，并能在总布置图、舱容图及结构图中快速精准识别。

Cofferdam与Void Space的概念区别

Cofferdam是用于隔离油、水等介质的“安全隔离舱”。通常设置在两个相邻钢质舱壁或甲板之间，分隔燃油舱与淡水舱、货舱与机舱等不同性质舱室，防止渗漏混合。

规范要求隔离舱必须保持干燥，宽度需满足人员进入检查，并设置人孔、照明孔、透气孔和测漏设施。当相邻舱壁渗漏时，液体会先积存于此，便于发现检修。

图纸常见缩写：COFF、C/D、C.D.（注：标注“COFF”的人孔盖通常涂刷黑漆）。

Void Space是船体结构形成的封闭空隙，不具备专门的安全隔离功能。常见于双层底管弄后方、波形舱壁肘板后、舷侧双层壳内等不装载液体的区域。

此类空间通常狭窄且不可进人，仅设透气孔，平时保持干燥，严禁随意装载油水或货物。需注意区分V/D可能指代通风管道（Ventilation Duct），应结合图纸位置判断。

图纸常见缩写：VOID、V/D。

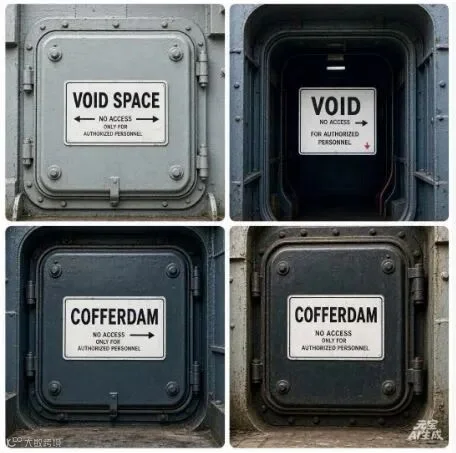

(No1.Void 人孔盖)

(Void Space"结构空舱"的内部结构)

二者可能出现组合标注：

Cofferdam按“隔离功能”定义，Void Space按“非功能性结构空隙”定义。判断时需结合相邻舱室用途：若两侧为油舱、淡水舱、货舱或机舱，多为COFF；若仅为结构夹层且不参与隔离，通常为VOID。

(示意图：直观对比两者差异)

图纸类型	常见标注内容	查图要点
总布置图 GA	C/H、E/R、WBT、FOT、FWT、VOID、COFF、FPT、APT	确认舱室纵向、垂向位置及相邻舱室
舱容图 Capacity Plan	C/H、WBT、FOT、DOT、FWT、FPT、APT、DBT	核对液舱编号、容积和用途
基本结构图	DBT、TST、HPT、VOID、COFF、BHD	查看纵剖面、甲板图、舱底图,确认结构边界
中横剖面图	C/H、TST、DBT、VOID、COFF	判断顶边舱、底边舱、双层底、隔离舱横向位置
分段结构图	VOID、COFF、WBT、DBT	比例大,适合查具体分段内舱壁、人孔和边界

查阅总布置图（GA）：定位机舱与No.9货舱，找到前壁附近狭窄空间。若两侧分别为C/H和E/R，且标注COFF/C.D./COFF VOID，记录肋位范围（如Fr.51～Fr.60）。
核查舱容图（Capacity Plan）：确认该空间是否为液舱。若仅标COFF VOID或VOID，无容积数据、压载管路及液舱编号，可判定为干式隔离空舱。
分析中横剖面图：对应肋位剖面显示其位于货舱端舱壁与机舱舱壁之间，宽度较小且仅设人孔、透气孔及测漏设施，符合COFF特征。
详查结构图：通过基本结构图或分段结构图确认舱壁厚度、人孔位置、肘板扶强材及结构边界，明确所属分段。
现场核对涂装铭牌：实船查验舱口、人孔或舱壁外侧喷涂标记。若喷有COFF/C.D./COFF VOID则与图纸一致；若仅喷VOID且两侧非重要舱室，则为结构空舱。

判定结论：若空间位于No.9货舱与机舱之间，标注COFF VOID，舱容图无液舱编号且现场铭牌为COFF，应判定为干式隔离舱。其作用是隔离货舱与机舱，平时保持干燥用于检漏，严禁存放物料。
