产品结构设计案例集22

今天，我们把近期收集的产品结构设计案例，按照结构与系统、材料与部件、以及连接与装配，这三个子类做一个总结，与大家分享。

结构与系统

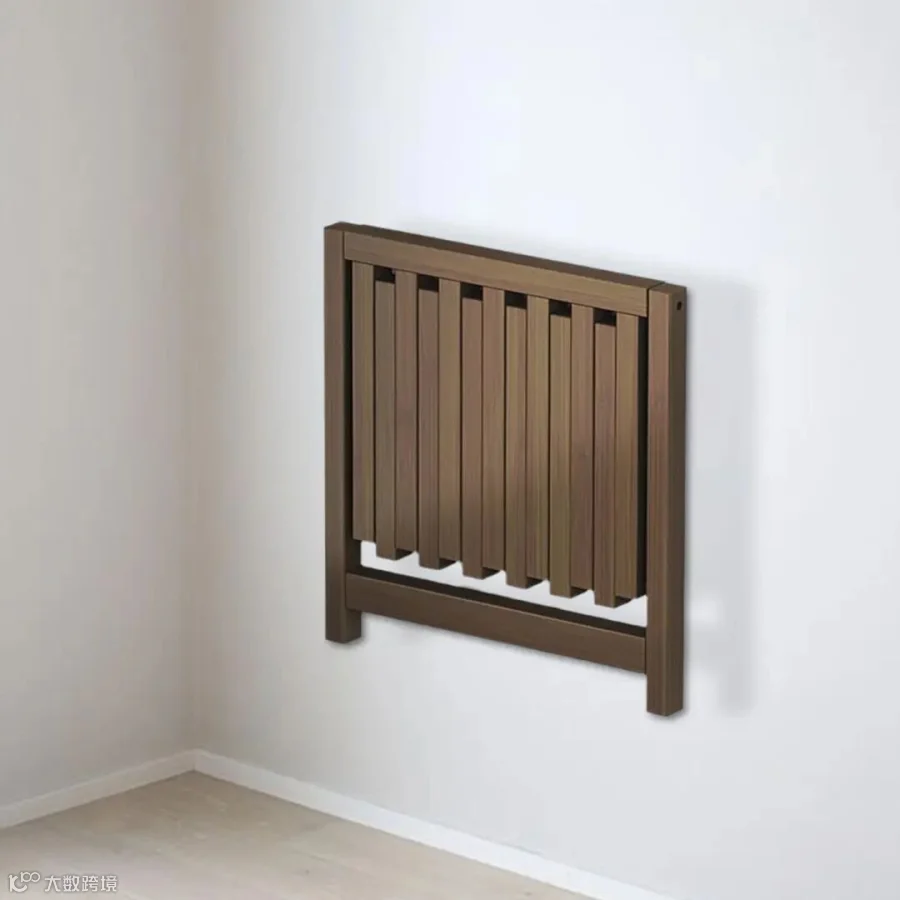

壁挂折叠竹制换鞋凳 |  一整个方形竹框架直接落地，四条腿全部着地承重，墙面铰链只起到铰接、翻折的作用，几乎不承担人体重量

磁吸换片滑雪镜 | 镜框及镜片边缘内预埋强磁铁

依靠磁力吸附对位固定，快速更换不同透光率镜片，适配晴天、阴天及傍晚的雪场

高压持续喷雾瓶 | 蓄压设计

预打气后按住扳机持续出细雾，大面积均匀喷淋，解放手指

折叠便携吉他架 | 弹簧自锁折叠结构

一拉撑开、一按收拢，不用组装，展开直接放琴，收纳后扁平小巧，方便背包携带、演出外出

材料与部件

变色骑行运动眼镜 | 光致变色镜片(photochromic)

镜片自动感光变色，阴天透光率高，晴天透光率低。一镜两用，阴天不暗、大太阳自动变深，骑行不用备多副眼镜

激光防护眼镜 | 吸收式(吸收染料掺杂在PC镜片基材里)

两段波段组合，200–450nm(紫外+蓝光) + 560–2000nm(绿光、红光、近红外)，两段区间同时做到 OD7+高防护(450–560nm波段不防护)。此光学配方选型，适配紫外、蓝光、绿光、红光、近红外多类激光工位(激光打标、雕刻、蓝光激光焊接)眼部防护

连接与装配

三合一夹式手机外接镜头套装 |  一体弹簧夹持结构+可互换螺纹镜头接口

通用弹簧夹，随夹随用，附带镜头盖，小巧便携。180° 鱼眼 + 广角 + 微距。

旋拆式二合一镜组｜37mm 0.45X 超广角 + 微距

合起来是 0.45X 超广角，拧开后微距镜片可单独使用。37mm 标准通用螺纹接口，可加装 UV 等滤镜；同 37mm 规格镜头、滤镜可拆装互换，拓展性远高于简易小镜头。

六角太阳能冰砖地砖埋地灯 | 六角造型

可自由拼接组合，装饰感强。冰纹气泡透光罩，散光柔和不刺眼。

以上就是本次的分享，希望对大家的结构设计工作能有所启发和借鉴。
