openTPU 和 Google TPU 是两类 TPU 风格加速器的代表。它们的算力都来自 systolic 阵列，数据流都是“权重流 + 激活驻留”，但调度哲学截然不同：openTPU 把调度决策放在运行时，用动态 scoreboard 自动发现依赖；Google TPU 把调度决策放在编译时，用 322 位 VLIW 指令包静态打包。这篇文章沿着“调度”这条主线，系统对比两种设计的取舍，并回答一个关键问题：延迟不可预测的算子（topk、gather、随机写），两种架构各怎么处理？ 🌟

0. 问题的起点：谁来调度 🎯

所有加速器都要回答同一个问题：多条指令、多个单元，谁来决定什么时候发哪条？

openTPU 和 Google TPU 给出了两个截然不同的答案：

openTPU：运行时动态 scoreboard。 硬件在窗口里比较 footprint，自动发现依赖，自动 stall。

Google TPU：编译时 VLIW 打包 + 硬件同步标志。 编译器把可以并行的操作填进 322 位指令包，并在需要等待异步事件的位置插入 WAIT 指令；硬件用同步标志反映异步单元的状态。

• • 左侧 openTPU 分支：运行时 scoreboard、窗口 + footprint、自动 stall。
• • 右侧 Google TPU 分支：编译时 VLIW、322 位指令包、同步标志 + WAIT。
• • 两条链各自内部有先后顺序，用实线连接。
• • 两个分支之间没有连线，表示两种独立的设计哲学。
• • openTPU 把调度决策放在运行时，硬件负责依赖检查。
• • TPU 把调度决策放在编译时，硬件只负责反映异步完成。
• • 两条路都能工作，区别在于不确定性由谁吸收。

这篇文章要回答的核心问题：为什么 openTPU 选择动态 scoreboard，而 TPU 能走 VLIW？它们各自怎么处理 topk、gather、随机写这些延迟不可预测的算子？

1. openTPU 的执行模型 🧩

1.1 切片：并行粒度

切片（Slice，otpu_slice.sv）是 openTPU 独立执行程序的最小单元。它不是一个算术单元，而是一个完整的小型处理器：一个序列器 + 一个 DMA + 一个 MXU + 一个量化器 + 一个 VPU + 一个 TMEM + 一个 ACT RAM。

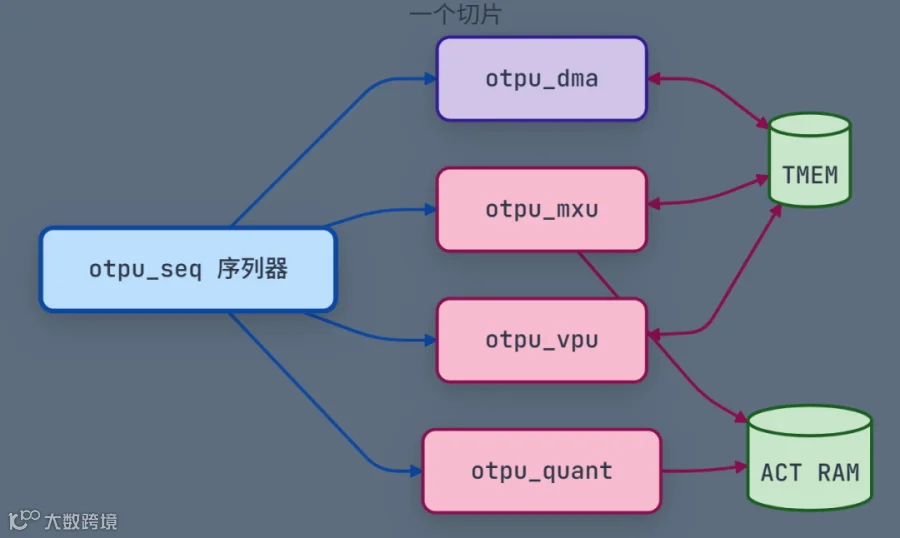

• • 子图内包含序列器、DMA、MXU、VPU、量化器、TMEM、ACT RAM 七个节点。
• • 序列器用单向箭头指向 DMA、MXU、VPU、量化器，表示调度关系。
• • DMA、MXU、VPU 与 TMEM 用双向箭头，表示读写关系。
• • MXU 和量化器用单向箭头指向 ACT RAM，表示写入关系。
• • 颜色区分：控制用蓝色，DMA 用紫色，计算用粉色，存储用绿色。
• • 序列器是切片的指挥中心。
• • DMA、MXU、VPU、量化器是并发执行的单元。
• • TMEM 和 ACT RAM 是片内存储。
• • 切片是并行粒度，单元是执行粒度。

1.2 sequencer：指挥中心

序列器（otpu_seq）不直接做算术，它只负责“哪些指令可以并发、哪些必须串行”。你可以把它类比成 CPU 的前端：取指、译码、分发，但比 CPU 多了 footprint 和窗口。

• • 主链是 IMEM 到译码、footprint 生成、窗口，用粗实线表示。
• • 窗口到四个单元用虚线，标注“最老就绪”，表示调度关系。
• • 四个单元回到窗口用细虚线，标注“done”，表示完成通知。
• • 节点形状：IMEM 和窗口是圆柱，译码和 footprint 是矩形，单元是矩形。
• • 颜色区分：存储用绿色，流水级用蓝色，窗口用黄色，单元用粉色。
• • 指令从 IMEM 取出，经过译码和 footprint 生成，进入窗口。
• • 窗口按程序顺序保存指令，并记录依赖关系。
• • 每个单元从窗口中挑最老的就绪指令。
• • 完成后释放槽位，供新指令使用。

1.3 指令与单元

otpu_pkg.sv 把五个单元编号固定下来：




   localparam int U_DMA = 0, U_MXU = 1, U_Q = 2, U_VPU = 3, U_COLL = 4, NUNITS = 5;

• • 定义五个单元的编号常量：DMA 为 0，MXU 为 1，QUANT 为 2，VPU 为 3，COLL 为 4。
• • NUNITS 为 5，表示单元总数。
• • 这些编号用于 unit_of() 返回值和 ucmd / ustart / udone 的数组索引。
• • 编号顺序决定 ucmd 等向量的位序，后续代码依赖这个顺序。

unit_of() 决定指令归属：

• • 第一行：五种 DRAM 和流式传输指令归 DMA。
• • 第二行：矩阵乘指令归 MXU。
• • 第三行：两种量化指令归 QUANT。
• • 第四行：向量指令归 VPU。
• • 第五行：三种集合通信指令归 COLL。
• • 第六行：五种控制指令不归任何单元，由 sequencer 在 R 级直接执行。

DMA、MXU、VPU、量化器、集合通信都由 sequencer 调度。sequencer 对每个单元输出同一组握手：ucmd、ustart、urel、urdy、udone。只有 NOP、LI、ADDI、LOOP、HALT 这类控制指令在 R 级直接执行，不进入单元。

2. sequencer 的调度机制 🧠

2.1 窗口与最老就绪

sequencer 每周期从窗口中挑选“最老的、依赖已满足的”指令启动。这个策略保证顺序语义，同时允许不同单元重叠。

• • 五个参与者：取指、footprint、依赖检查、窗口、执行单元。
• • 消息序列：指令从取指传到 footprint，区间传到依赖检查，分配槽位到窗口，启动到单元，完成回到窗口。
• • 最后一条用虚线箭头，表示完成是回传方向。
• • autonumber 给每条消息编号，便于引用。
• • 消息文本标注每一步的动作，如“分配槽位，记录依赖”。
• • 取指和 footprint 生成每周期进行。
• • 依赖检查在分发时完成。
• • 窗口记录指令的依赖关系。
• • 执行单元从窗口中选择最老的就绪指令。

2.2 MXU 按序，VPU 乱序

两者都由 sequencer 调度，但策略不同：MXU 严格按序启动，VPU 可以从窗口中挑最老的就绪指令。




   // MXU 只考虑最老的 MXU 指令
cand[i] = sv[i] && !sstarted[i] && soh[i][u] &&
          ((sdep[i] & ~same_started[u]) == '0 || u == U_COLL || u == U_MXU);

// VPU 是 same_started 的例外：必须等依赖的 VPU 指令完成
same_started[u][i] = sv[i] && sstarted[i] && soh[i][u] && u != U_VPU;

• • 第一段：MXU 的候选条件，要求槽位有效、未启动、属于该单元，且依赖满足或单元是 COLL/MXU。
• • 第二段：same_started 的定义，对所有单元生效，但 VPU 例外。
• • 两个片段合起来说明：MXU 走“已启动即满足”，VPU 不走。
• • 注释区分两段的用途。
• • 代码是判断逻辑，不是完整模块。

• • 左子图 MXU 三个节点用实线串联，表示按序。
• • 右子图 VPU 三个节点没有连线，表示可乱序。
• • MXU 节点用粉色粗边框，VPU 节点用青色细边框。
• • 两个子图之间没有连线，表示两种独立策略。
• • 节点标签是 MM 1/2/3 和 VOP 1/2/3，表示指令实例。
• • MXU 的 systolic 阵列按启动顺序完成，所以“已启动即满足”。
• • VPU 的流水线延迟差异大，可能后启动的先完成，所以必须等完成。
• • 这个差异是零成本的优化，不是设计缺陷。

2.3 MXU 的两阶段

MXU 是唯一有两阶段握手的单元：ustart 只检查 DRAM 依赖，urel 检查全部依赖。




   wire mrdy[i] = (sdepd[i] & ~same_started[U_MXU]) == '0;   // ustart：只看 DRAM
wire can_rel = (sdep[rel_slot] & ~same_started[U_MXU]) == '0;  // urel：看全部

• • 第一行：mrdy 是 MXU 的启动就绪信号，只检查 sdepd（DRAM 依赖）。
• • 第二行：can_rel 是 MXU 的释放条件，检查 sdep（全部依赖）。
• • 注释区分两行的用途。
• • ~same_started[U_MXU] 表示同单元已启动的指令算满足。
• • 两行合起来定义两阶段握手的判据。

• • 两个参与者：sequencer 和 MXU。
• • 第一次握手：ustart，条件是 DRAM 依赖满足。
• • 中间自消息：MXU 流式预取权重。
• • 第二次握手：urel，条件是全部依赖满足。
• • 最后：MXU 计算后回传 done。
• • 自消息表示 MXU 内部的动作，不是跨模块通信。
• • ustart 让 MXU 提前预取，重叠访存和计算。
• • urel 保证消费时机正确。
• • 这是“半静态”的利用：延迟可算，但开始时间动态。

2.4 LOOP 由谁执行

LOOP 不是计算单元执行的，它在 otpu_seq 的 R 级两周期完成，和 NOP、LI、ADDI、HALT 一样属于控制指令。它不进窗口，不占 ustart/udone，跳转由取指地址的 combo 逻辑完成。




   OP_LOOP: begin
  if (!lp) begin
    lp <= 1'b1;
    lp_cnt <= rv(ra) + iw[2];   // 第一周期：读 trip count
    lp_len <= iw[1];
  end else begin
    lp <= 1'b0;
    if (lp_cnt != 0) begin       // 第二周期：压栈
      stk_start[sp] <= pc + 1;
      stk_end[sp]   <= pc + lp_len;
      stk_rem[sp]   <= lp_cnt;
      sp <= sp + 1;
    end
  end
end

• • if (!lp) 分支是第一周期：读 R[ra] 和立即数，算出 trip count 和 body length。
• • else 分支是第二周期：如果 count 非零，压入循环栈。
• • 压栈写入四个字段：起始 pc、结束 pc、剩余次数。
• • sp 是栈指针，压栈后加一。
• • 注释区分两个周期的动作。

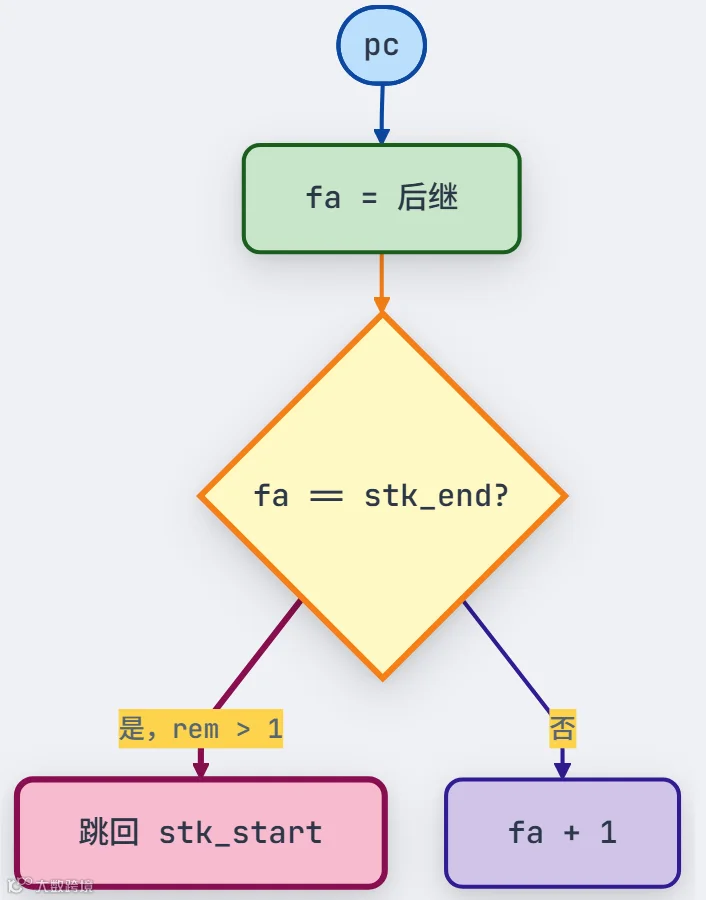

• • 起点 pc 指向当前指令，fa 是后继地址。
• • 判断节点比较 fa 和 stk_end。
• • 两个分支：是且剩余大于 1 就跳回，否则前进到 fa + 1。
• • 节点形状：pc 是圆角矩形，fa 是矩形，判断是菱形，两个分支是矩形。
• • 颜色区分：pc 蓝色，fa 绿色，判断黄色，跳回粉色，前进紫色。
• • LOOP 两周期：读操作数、压栈。
• • 跳转由取指地址的 combo 逻辑完成，不需要额外跳转指令。
• • 循环栈深度 4，支持 4 层嵌套。

这和 CPU 把分支指令放在前端执行是一个思路：控制流不该占窗口槽位，跳转必须在取指阶段完成，否则流水线会断。

3. footprint：依赖检查的核心 🔍

3.1 区间与冲突

footprint 是每条指令在分发时算出的内存访问区间集合。每个区间是半开区间 [lo, hi)，带空间标签（TMEM / DRAM / ACT）。




   typedef struct packed {
  logic        v;
  logic [1:0]  sp;
  logic [31:0] lo, hi;
} rng_t;

typedef struct packed {
  logic       all;      // BAR：和所有东西冲突
  rng_t [3:0] rd;       // 最多 4 个读区间
  rng_t [2:0] wr;       // 最多 3 个写区间
} fp_t;

• • rng_t 是单个区间：v 有效位，sp 空间标签，lo 和 hi 是半开区间端点。
• • fp_t 是一条指令的完整 footprint：all 是全局冲突标志，rd 是 4 个读区间，wr 是 3 个写区间。
• • 注释说明 all 用于 BAR 这类全局屏障。
• • 字段数量是固定的，代码后续用循环遍历。
• • 结构体用 packed，保证位布局连续。

冲突判据：

• • 外层   是对所有 i, j 组合取逻辑或。
• • 第一个子项：新指令的写区间和已有指令的读区间重叠。
• • 第二个子项：已有指令的写区间和新指令的读区间重叠。
• • 第三个子项：两个写区间重叠。
• • ov 是区间重叠函数，定义在 otpu_pkg 中。
• • 读-读不比较，所以公式里没有 ov(rd, rd)。

只要一个的写范围和另一个的读/写范围在同空间重叠，就冲突。读-读不冲突。这个判据是 sequencer 调度正确性的基础。

3.2 按空间分类

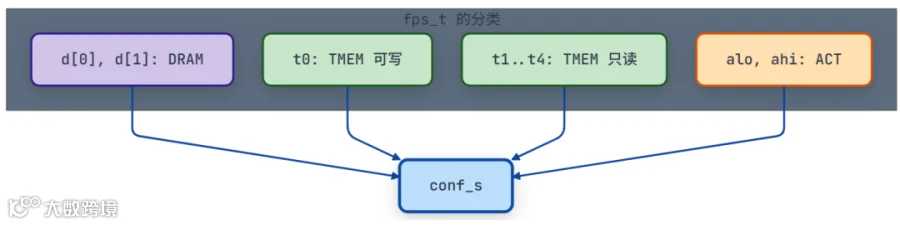

otpu_seq 把区间按空间拆成 fps_t，比较次数从 33 降到 14：

• • 四个分类节点：DRAM 两个区间、TMEM 可写区间、TMEM 只读区间、ACT 区间。
• • 四个节点都用箭头指向 conf_s，表示比较函数处理这四类。
• • 节点用矩形，conf_s 也是矩形但边框更粗。
• • 颜色区分：DRAM 紫色，TMEM 绿色，ACT 橙色，比较函数蓝色。
• • 没有画 DRAM 内部两个区间之间的比较，简化了图。
• • DRAM 区间两个，比较 4 次。
• • TMEM 区间五个，比较 9 次。
• • ACT 区间一个，比较 1 次。
• • 不同空间之间不比较，省了大量逻辑。

3.3 地址的动态性

footprint 的地址是 R[ra] + w1 在分发时算出来的。编译器看到的是 LD R1+0x100，不知道 R1 在运行时是多少。这是 openTPU 不能用 VLIW 的根本原因之一。

• • 两个输入：寄存器 R[ra] 和立即数 w1，都指向加法器。
• • 加法器输出到 footprint 区间，用粗线表示数据流。
• • footprint 区间进入比较节点，和窗口比较。
• • 两个分支：重叠就记录依赖，不重叠就允许并行。
• • 节点形状：寄存器是圆柱，立即数是矩形，加法器是双线矩形，比较是菱形。
• • 地址在分发时才算出。
• • 两条指令是否冲突，只有在窗口里比较才知道。
• • 这正是 scoreboard 存在的理由。

4. 并行的三层约束 ⚡

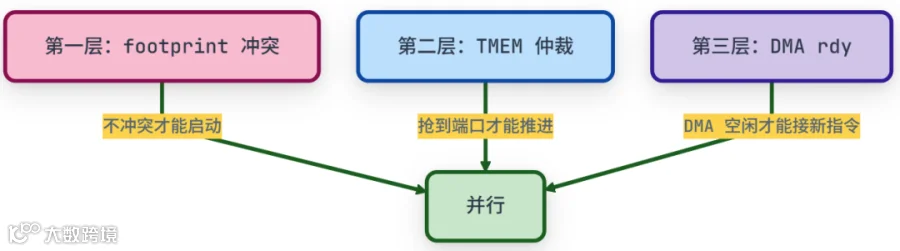

DMA、MXU、VPU 能并行，但受三层约束：footprint 冲突、TMEM 仲裁、DMA rdy。

• • 三个约束节点：footprint 冲突、TMEM 仲裁、DMA rdy。
• • 每个节点都指向同一个“并行”节点。
• • 连线标注各自的放行条件。
• • 节点用矩形，边框较粗，表示约束。
• • 颜色区分三层：粉色、蓝色、紫色，最终并行用绿色。
• • 第一层是硬约束：数据依赖，必须串行。
• • 第二层是软约束：抢不到端口暂停一周期，不是永久阻塞。
• • 第三层是 DMA 内部串行：一次只跑一个指令，但 DMA 和 MXU/VPU 可以并行。

典型并行场景：

• • 三个子图对应三种并行场景。
• • 每个子图内两个节点并列，没有连线，表示同时执行。
• • 子图标题标注场景名称。
• • 节点标签标注具体指令和数据区域。
• • 颜色区分单元类型：DMA 紫色，MXU 粉色，VPU 青色。

并行的本质不是“单元类型不同”，而是“访问范围不重叠”。MXU 的两阶段预取进一步放大了并行窗口。

5. 硬件循环 🔁

openTPU 里有多种“循环”，从软件层到硬件层都有。

• • 子图内六个节点，对应六种循环。
• • 节点之间没有连线，表示并列列举。
• • 每个节点标注循环类型和所在模块。
• • 颜色区分六种循环，方便对应下表。
• • 子图标题说明这是循环类型汇总。

• • 第一行：LOOP 指令，在 sequencer 的 R 级执行，每迭代两周期。
• • 第二行：SE 复合函数的微码循环，用移位寄存器调度，每个 pass 固定周期。
• • 第三行：VPU 归约的 partial loop，用延迟线反馈，循环长度 RL。
• • 第四行：MXU 的 replay，FIFO 地址回退，按 group 数计。
• • 第五行：量化器的两遍循环，用状态变量控制，每行两遍。
• • 第六行：DMA 的流式处理，状态机推进，整个流一个循环。

软件循环由 sequencer 执行，其余都在单元内部自主推进。sequencer 只在 start 和 done 两个时刻干预，中间的数据搬运和循环完全由单元自己完成。

6. 为什么 openTPU 不用 VLIW 🧮

6.1 VLIW 的三条前提

VLIW 把多条指令打包成一个长指令，硬件按固定槽位并发执行，不做运行时依赖检查。它能工作，前提是编译器在编译时确定三件事：

• • 三个前提节点：精确延迟、静态地址、静态并行。
• • 三者都指向编译器打包节点，表示编译器需要这三条信息。
• • 编译器打包输出到硬件执行，用粗线表示最终产物。
• • 节点形状：前提是矩形，编译器是双线矩形，硬件是矩形。
• • 颜色区分：前提绿色，编译器蓝色，硬件粉色。

openTPU 三条都不满足：

• • 第一行：延迟不可静态确定，取决于多个运行时因素。
• • 第二行：地址依赖寄存器值，编译时不知道。
• • 第三行：冲突需要窗口比较，编译时不知道。
• • 表格三行对应 VLIW 的三个前提，逐一说明 openTPU 为什么不满足。

6.2 延迟可算，完成时间不可算

MXU 的流水线延迟和纯计算周期确实可以提前算出来（KBa × G + LROW），但完成时间 = 开始时间 + 计算周期 + stall，其中开始时间取决于依赖，stall 取决于访存和仲裁，两者都是动态的。

• • 左子图“可算”：KBa 和 M 算出 advance 数，再算出纯计算周期。
• • 右子图“不可算”：DRAM 供给和 TMEM 仲裁导致 stall，最终影响实际完成时间。
• • 两个子图通过“纯计算周期到实际完成时间”的连线连接。
• • 颜色区分：可算绿色，不可算粉色，stall 橙色，最终时间蓝色。
• • 连线样式区分可算和不可算两条路径。

VLIW 需要的不是“延迟”，而是“完成时间”。编译器只能算中间一项，所以不行。

6.3 计算图分析的局限

你可能会问：如果对整个计算图做静态分析，完成时间能不能提前算出来？

能算出“理想硬件下的期望值”，但算不出“可安全调度的确定值”。

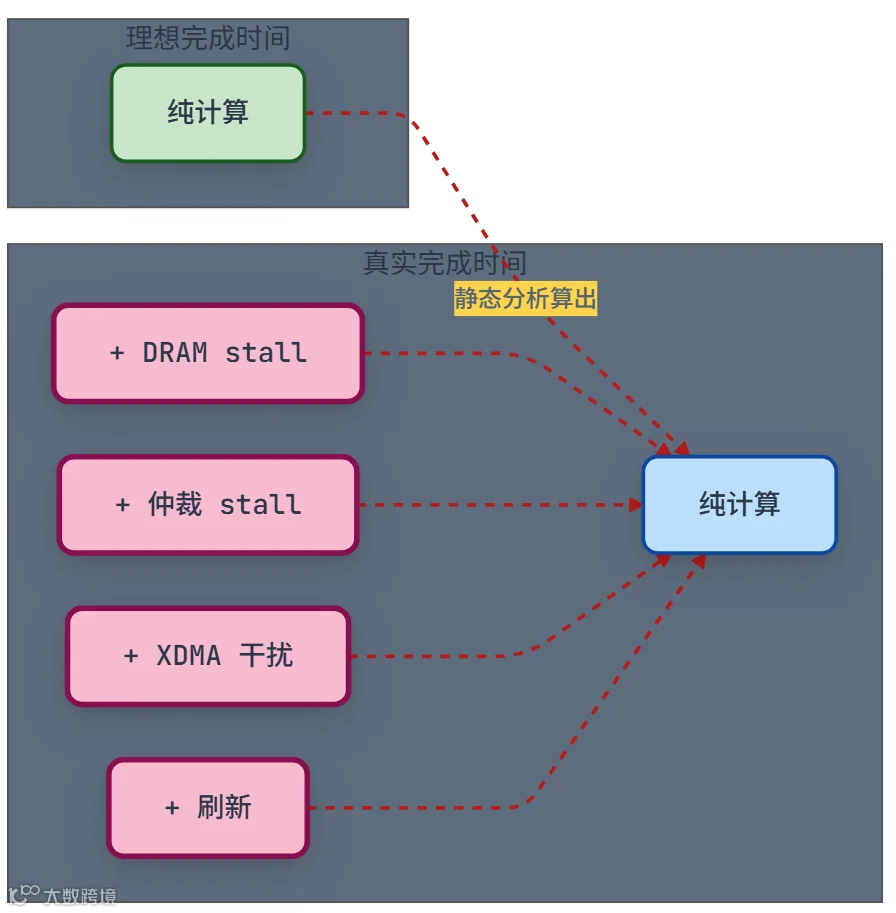

• • 左子图“理想完成时间”只有一个节点：纯计算。
• • 右子图“真实完成时间”有五个节点：纯计算加四种 stall。
• • 虚线表示“理想”到“真实”的映射，以及四种 stall 对纯计算的叠加。
• • 颜色区分理想（绿色）、真实基础（蓝色）、stall（粉色）。
• • 虚线样式统一，表示非直接因果关系。

VLIW 的调度表是编译时固定的。如果静态分析只能给出“最好 100 周期，最坏 300 周期”，编译器必须按 300 周期排，否则运行时可能出错。这正是 Itanium 失败的原因之一。

6.4 独立 DRAM 能解决吗

你可能会进一步问：如果 TPU 有独立 DRAM，没有 XDMA 干扰，是不是就能静态建模了？

独立 DRAM 确实消除了外部干扰，让 DRAM 时序更可建模。但 TMEM 仲裁、刷新相位、数据依赖的地址仍然不可静态确定；更重要的是，VLIW 的调度表一旦固定，就无法适应运行时的微小偏差。

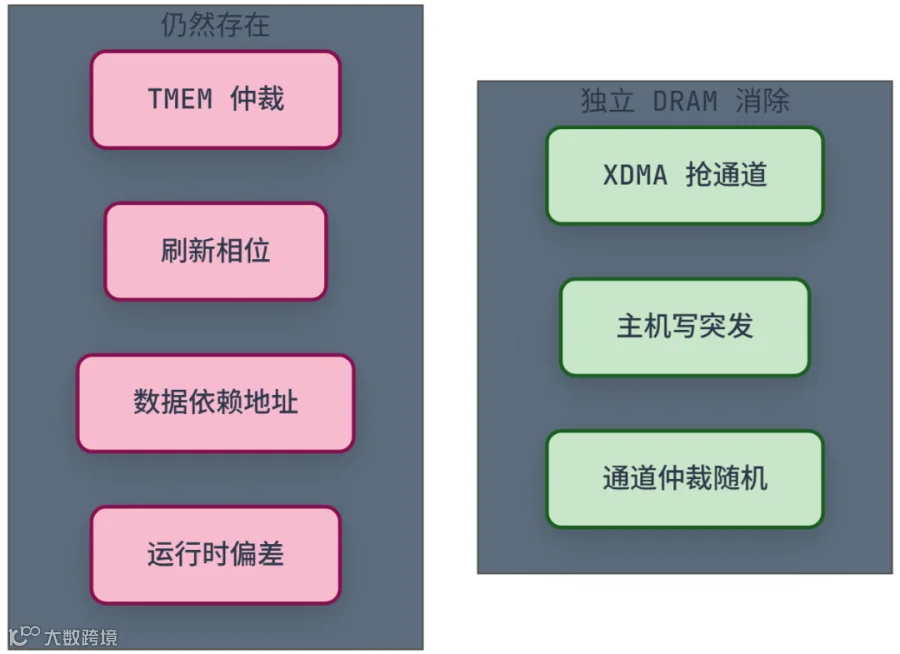

• • 左子图列出独立 DRAM 能消除的三个因素。
• • 右子图列出仍然存在的四个因素。
• • 两个子图没有连线，表示它们是对比关系。
• • 节点都是矩形，颜色区分消除（绿色）和存在（粉色）。
• • 子图标题说明各自含义。

Google TPU 的做法是“计算同步 + 访存异步 + FIFO 解耦”，openTPU 的 ustart/urel 是同一思路。独立 DRAM 让静态分析更可行，但动态调度的安全网仍然是必要的。

7. Google TPU 的 VLIW 🏗️

7.1 确认：TPU 是 VLIW

TPU v2/v3 的核心明确采用 322 位 VLIW 指令包，这是 Hot Chips 2020 官方演讲和 Google 论文中确认的事实。

一个 322 位指令包的槽位划分：

• • 第一行：标量槽负责控制流和地址计算。
• • 第二行：向量槽负责逐元素运算，其中一半用于访存。
• • 第三行：矩阵槽专门给 MXU 的 push/pop。
• • 第四行：misc 槽放内核启动、DMA 传输和 WAIT。
• • 第五行：立即数嵌入指令包，减少额外的加载。

TPU v1 通过 PCIe 接收 CISC 风格的粗粒度命令；TPU v2 及以后把指令来源搬到片上的 Instruction Bundle Memory，由核内的 Scalar Unit 直接取 322 位 VLIW 包并解码分发。v1 对外是 CISC 接口，内部调度风格是 VLIW 式；v2 及以后是彻底的 VLIW。

7.2 三条设计理由

理由一：把指令级并行显式交给编译器

TPU 的设计哲学是“Leverage known compiler techniques”。XLA 编译器做循环展开、指令调度、软件流水，把标量、向量、矩阵、访存操作填进 322 位槽位。

好处是硬件极简：没有动态调度器、没有分支预测、没有缓存一致性。省下来的面积和功耗全部堆到 MXU 的乘加单元上。

理由二：确定性时序让静态调度可行

TPU 主动消除了传统处理器里最难静态建模的几件事：没有缓存，就没有 cache miss；没有分支预测，就没有分支误预测；矩阵单元的 systolic 阵列延迟固定。

理由三：神经网络负载足够规整

神经网络的主体是矩阵乘和逐元素运算，控制流极简，数据流在编译时基本可见。XLA 能静态分析整个计算图，从而把加载、计算、写回打包进 VLIW 槽位。

• • 左子图四个确定性来源：无 cache、软件管理 scratchpad、编译器决定 bank 布局、异步 DMA + 命令 FIFO。
• • 右子图两个结果：访存最坏可算、计算延迟固定。
• • 前三个来源指向访存最坏可算，第四个指向计算延迟固定。
• • 节点都是矩形，颜色区分来源（绿色）和结果（蓝色）。
• • 连线表示因果关系。

7.3 编译器静态编排 + 硬件同步标志

TPU 的 VLIW 是“编译器静态编排 + 硬件同步标志”：编译器把绝大多数操作静态打包，并在需要等待异步事件的位置插入 WAIT 指令；硬件用同步标志（Sync Flags）反映异步单元的状态。标量单元执行 WAIT 指令时，轮询这些标志位，直到条件满足才继续执行后续指令。

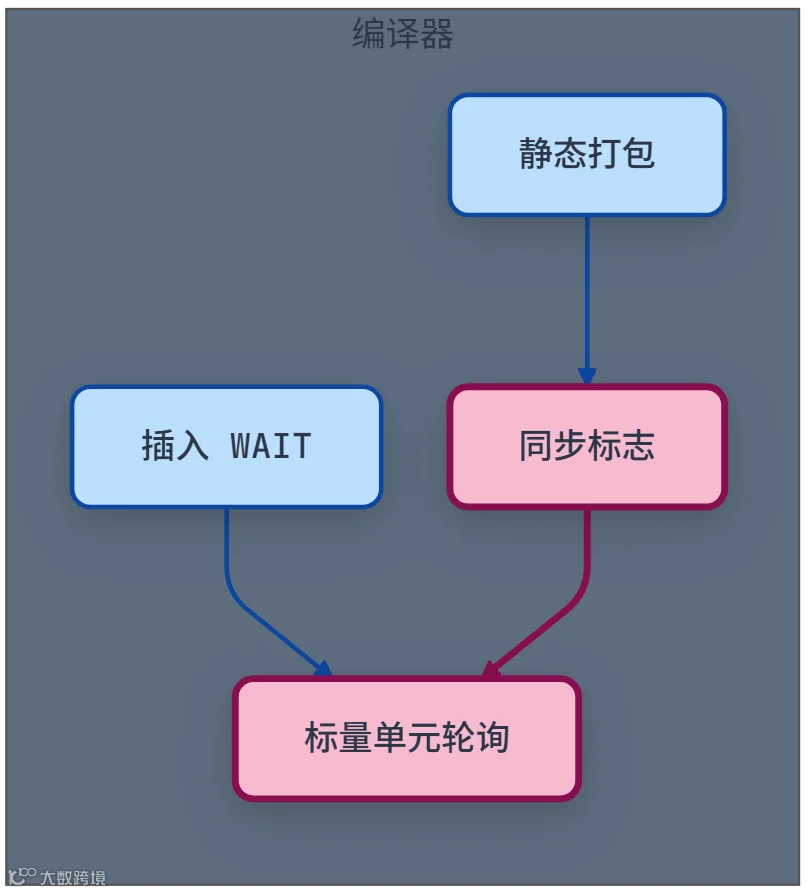

• • 左子图编译器：静态打包和插入 WAIT 两个节点。
• • 右子图硬件：同步标志和标量单元轮询两个节点。
• • 编译器两条输出分别指向硬件两个节点。
• • 硬件内部同步标志指向标量单元轮询。
• • 颜色区分编译器（蓝色）和硬件（粉色）。

具体机制：

• • 同步标志：每个异步单元有一个状态位，比如 MXU_BUSY、DMA_DONE。MXU 完成计算后清除 MXU_BUSY。
• • WAIT 指令：编译器在需要等待的位置插入 WAIT_MXU、WAIT_DMA 等指令。标量单元执行 WAIT 时检查对应标志位，不满足就 stall，满足就继续。
• • misc 槽：WAIT 指令和内核启动、DMA 传输一起放在 misc 槽里，不占标量、向量、矩阵槽。
• • 异步 DMA：DMA 是唯一的 DRAM 与 VMEM 之间的数据通路，在后台运行。专用的命令 FIFO 在硬件层面将标量单元与向量单元解耦，使向量单元能以异步、按需的方式工作，从而隐藏长内存延迟。

TPU 的动态部分不是“复杂 scoreboard”，而是“简单同步标志 + 显式 WAIT”。openTPU 用 footprint 比较自动发现依赖，TPU 用编译器显式插入 WAIT；一个把复杂度放硬件，一个放编译器。

8. 不可预测算子的两种解法 🎲

8.1 topk 与 gather 的不确定性

• • 第一行：快排的延迟取决于数据，VLIW 不能静态排。
• • 第二行：堆的延迟取决于插入深度，同样不可预测。
• • 第三行：排序网络的比较次数固定，VLIW 可以静态排。
• • 第四行：k 遍 argmax 每遍延迟固定，VLIW 可以静态排。

VLIW 系统会强制用排序网络或 k 遍 argmax，把不可预测的实现换成延迟固定的等价实现。openTPU 则用动态 scoreboard 直接容忍不确定性。

8.2 VLIW 的四招

• • 四个策略节点：固定延迟实现、多遍扫描、异步单元隔离、最坏情况排。
• • 四者都指向同一个“可调度”节点。
• • 节点都是矩形，策略用蓝色，结果用绿色。
• • 连线表示每种策略都能达到可调度。
• • 没有画策略之间的优先级，简化了图。
• • 固定延迟实现：bitonic sort 替代快排，比较次数与数据无关。
• • 多遍扫描：k 遍 argmax 替代堆，每遍延迟固定。
• • 异步单元隔离：gather 扔给独立 DMA，主流水线在 WAIT 处等 DONE 标志。
• • 最坏情况排 + 软流水：按最坏延迟排，独立指令填间隙。

异步单元隔离的细节：

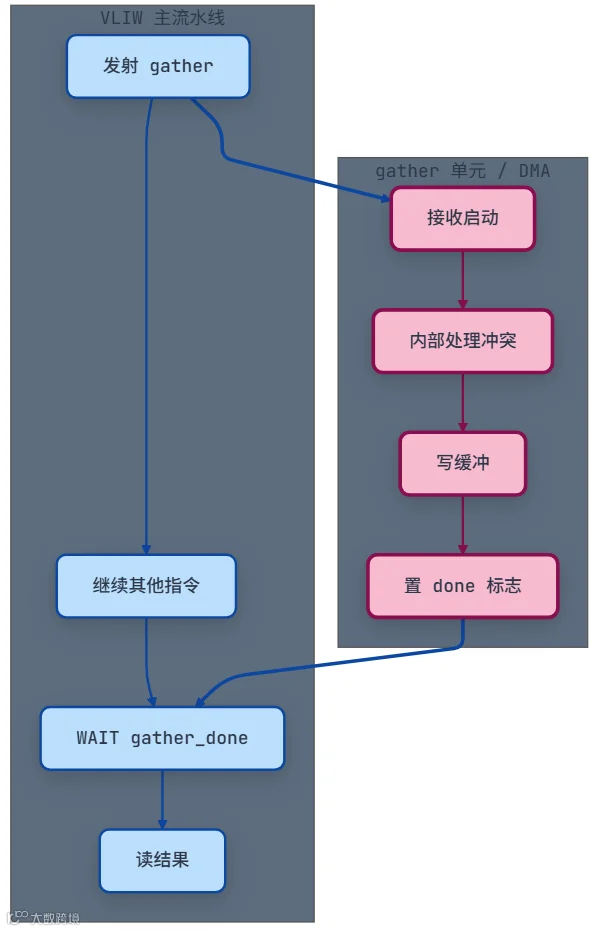

• • 上子图 VLIW 主流水线：发射 gather、继续其他指令、WAIT gather_done、读结果。
• • 下子图 gather 单元：接收启动、内部处理冲突、写缓冲、置 done 标志。
• • 两条跨子图连线：发射 gather 到接收启动，置 done 标志到 WAIT。
• • 节点都是矩形，颜色区分主流水线（蓝色）和单元（粉色）。
• • 跨子图连线用粗线，表示关键同步点。

VLIW 发射 gather 后不等待，继续发后面的指令。gather 单元内部处理 bank 冲突、写缓冲、重试。完成后置 done 标志，VLIW 在 WAIT 处轮询到标志置位才读结果。主流水线看不到 gather 内部的随机性，只看到“开始”和“结束”两个时刻。

8.3 openTPU 的解法

openTPU 的 argmax 是固定延迟的（VPU reduction tree），topk 和 gather 没有专门硬件，靠软件组合现有指令，地址动态性由动态 scoreboard 处理。

• • 左子图“静态可算”只有 argmax 延迟一个节点。
• • 右子图“动态处理”有 gather 地址、footprint 比较、依赖等待三个节点，串联。
• • 两个子图都指向同一个“正确执行”节点。
• • 颜色区分静态（绿色）、动态（粉色）、结果（蓝色）。
• • 连线表示两条路径汇合到正确执行。

固定延迟的算子（argmax）走静态路径；动态地址的算子（gather）走动态依赖检查。两者结合，保证正确性。

9. 随机写的本质 ⚠️

你可能会问：把随机 gather 变成排序后 scatter，随机写是不是就没有不确定性了？

不是。随机写不是没有不确定性，而是把不确定性从“读路径的立即阻塞”挪到了“写路径的缓冲反压和写后读等待”。

• • 左子图“随机读”三个节点：立即暴露、数据没回来指令等、延迟可见。
• • 右子图“随机写”三个节点：延迟暴露、缓冲满才反压、写后读才等。
• • 两个子图内部各自串联，没有跨子图连线。
• • 颜色区分随机读（粉色）和随机写（橙色）。
• • 节点标签说明各自的不确定性表现。

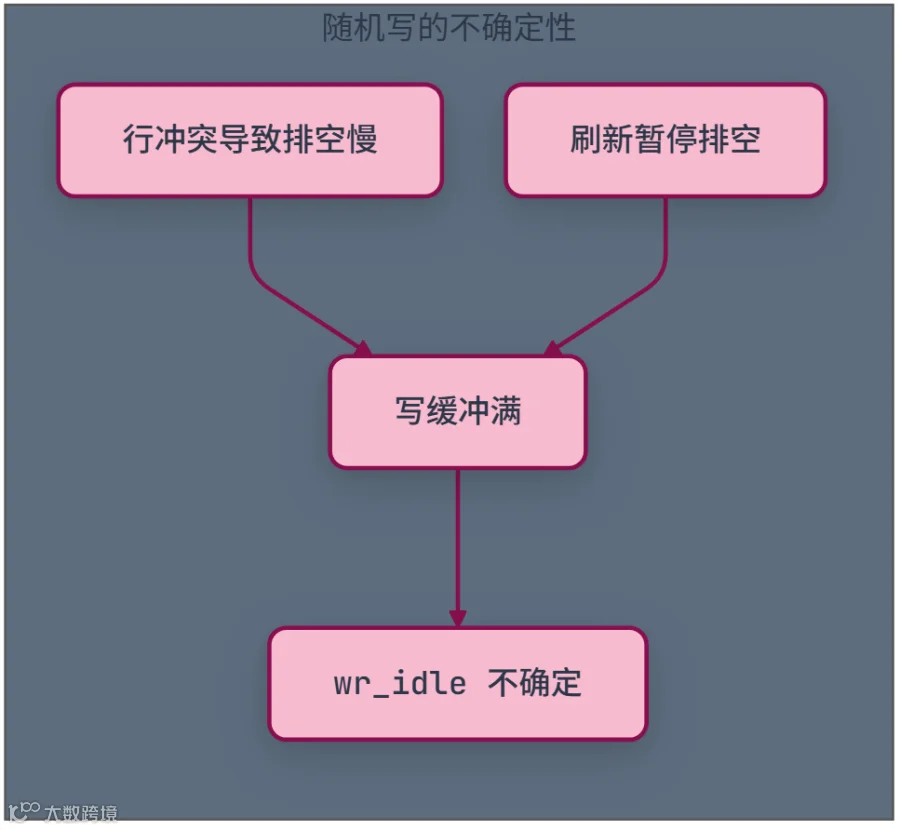

随机写的三个不确定性：

• • 三个原因节点：写缓冲满、行冲突导致排空慢、刷新暂停排空。
• • 三个原因都指向同一个结果：wr_idle 不确定。
• • 节点都是矩形，颜色统一为粉色。
• • 连线表示因果关系。
• • 子图标题说明这是随机写的不确定性。
• • 写缓冲满时反压。
• • 行冲突让排空变慢。
• • 刷新期间排空暂停。
• • 最终 wr_idle 什么时候高，不确定。

排序后 scatter 的收益是“把不确定性从高频的读路径挪到低频的写路径”，而不是消除它。在 openTPU 上，由于 footprint 是区间，这个变换对依赖检查没有帮助，只在 DRAM 带宽成为瓶颈时才值得。

VLIW 处理随机写的方式：

VLIW 不消除随机写的不确定性，而是用异步单元隔离 + 同步标志 + 显式 WAIT + 最坏情况排四招，把它从主流水线里挪出去。写缓冲的状态可以用同步标志反映，编译器在需要写后读的位置插入 WAIT。

• • 左子图“VLIW”三个节点：编译器算延迟、插 WAIT、同步标志轮询。
• • 右子图“动态 scoreboard”三个节点：硬件算 footprint、自动 stall、窗口比较。
• • 两个子图内部各自串联，没有跨子图连线。
• • 颜色区分 VLIW（蓝色）和动态 scoreboard（粉色）。
• • 节点标签说明各自的处理步骤。

10. 对比与总结 🎯

10.1 两种调度哲学

• • 前两行：调度决策和依赖检查的机制不同。
• • 第三行：不确定性处理方式不同。
• • 第四、五行：硬件和编译器的复杂度分工不同。
• • 第六行：代码大小差异，VLIW 有 NOP 填充。
• • 第七、八行：动态负载适应性和能效的取舍。

10.2 核心差异

openTPU 把复杂度放在硬件，用 footprint 比较自动发现依赖、自动 stall；TPU 把复杂度放在编译器，用 VLIW 打包和显式 WAIT 把不确定性关进异步单元，硬件只提供同步标志。

10.3 谁更适合什么场景

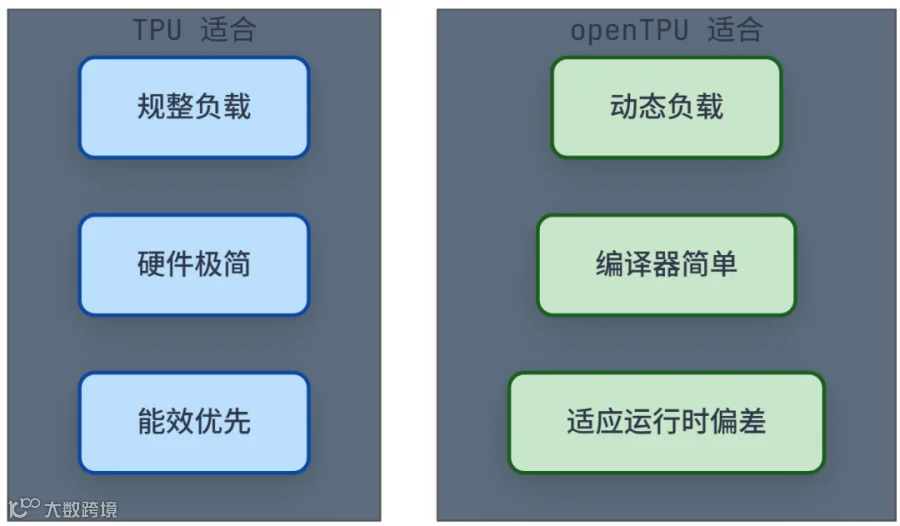

• • 左子图“openTPU 适合”三个节点：动态负载、编译器简单、适应运行时偏差。
• • 右子图“TPU 适合”三个节点：规整负载、硬件极简、能效优先。
• • 两个子图没有连线，表示场景对比。
• • 节点都是矩形，颜色区分 openTPU（绿色）和 TPU（蓝色）。
• • 子图标题说明各自适合的场景。
• • openTPU 适合动态负载、编译器简单、需要适应运行时偏差的场景。
• • TPU 适合规整负载、硬件极简、能效优先的场景。
• • 两条路都能走通，区别在于你把复杂度放在哪。

10.4 一句话

openTPU 的 sequencer 用窗口 + footprint + 动态 scoreboard，让各单元并发执行、自动处理依赖；Google TPU 用 322 位 VLIW + 同步标志 + 显式 WAIT，把调度决策放在编译时，用异步单元和状态轮询处理不确定性。两种哲学没有优劣，只有取舍：一个把复杂度放硬件，一个放编译器。
