摘要： 同济大学与华中科技大学团队将少量单壁碳纳米管与废旧石墨混合，再通过闪蒸焦耳热处理，清除表面残留、修复局部缺陷并构建导电网络。再生石墨在3 C下仍达到226 mAh/g，匹配磷酸铁锂正极的全电池在1 C循环500圈后容量保持率超过83%。
废旧石墨的问题，可能不是“整个材料都坏了”
电池长期循环后，石墨颗粒表面会积累固体电解质界面膜（SEI），颗粒可能开裂，局部晶格出现弯曲和错排，颗粒之间的电子传输通路也可能受损。传统路线要么通过化学处理去除杂质、却难以修复晶格；要么采用长时间高温处理恢复结构，但能耗和材料损失较高。
同济大学与华中科技大学团队提出另一种思路：废旧石墨仍保留相当程度的长程有序结构，不一定需要完全“重新石墨化”。如果能够清除表面残留、修复局部缺陷并恢复颗粒间导电连接，就有机会降低再生处理负担。
为什么要加入少量碳纳米管？

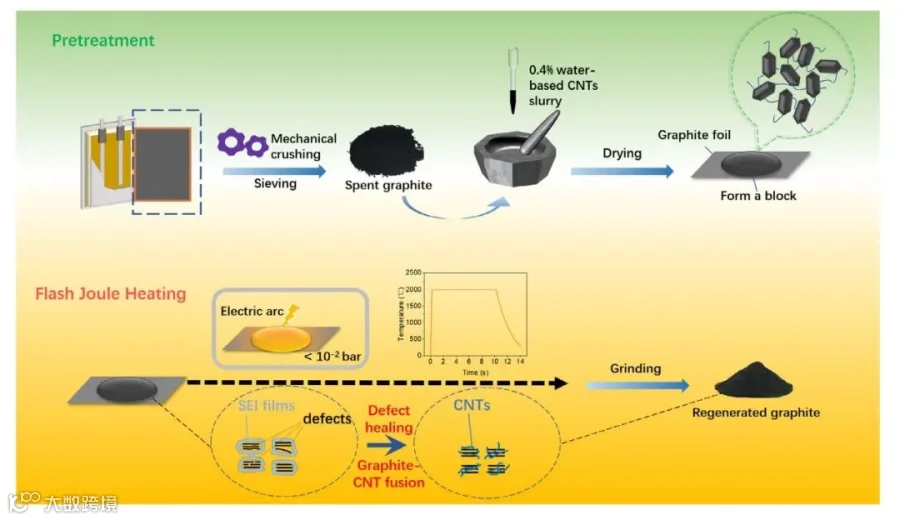

研究使用经历1000圈以上循环的磷酸铁锂软包电池负极石墨。团队将废旧石墨粉与0.4 wt.%单壁碳纳米管（CNT）水浆混合、干燥，再进行真空闪蒸焦耳热处理：约0.1秒升至2273 K，并保持10秒。
CNT不只是导电添加剂。闪蒸热处理时，粉末会受到瞬时热冲击和快速膨胀影响；SEI及黏结剂残留分解产生的气体也可能推动颗粒喷溅。少量CNT在颗粒间形成贯通网络，帮助石墨粉体留在基底上，同时为气体逸出留出通道。实验显示，0.2 wt.% CNT已能明显抑制喷溅，综合倍率性能、分散与成本后，0.4 wt.%表现最佳。
10秒处理，同时完成表面清理与缺陷修复
显微表征显示，废旧石墨颗粒外缘存在厚且不均匀的SEI，包含LiF晶格、有机残留和石墨碎片；局部石墨层也出现弯曲与错排。但颗粒内部仍能观察到连续、平行的石墨层，说明主体结构并未完全坍塌。
处理后，Raman光谱中的ID/IG由0.272降至0.041，支持缺陷减少、结构有序度提升的判断。XPS显示LiF和LiOH信号基本消失，ROCO₂Li与Li₂CO₃等残留也明显减少；XRD中石墨（002）晶面间距变化很小，说明这并不是把主体石墨骨架推倒重建，而是在保留整体结构的基础上进行局部修复。
从颗粒接触到连续导电网络
简单混合的石墨与CNT之间边界清晰，主要表现为物理接触；焦耳热处理后的样品则出现局部边界模糊、相互嵌入和附近晶格畸变。作者据此提出石墨与CNT发生界面融合。该融合机制是基于显微结构与相关研究提出的解释，不应写成已被直接证明的全部化学键合过程。
电化学阻抗显示，再生石墨的颗粒及集流体接触电阻从废旧石墨的25.16 Ω降至12.23 Ω，电荷转移电阻也从13.60 Ω降至11.01 Ω。在半电池测试中，再生石墨于0.1 C下达到398 mAh/g，在3 C下仍保持226 mAh/g；与磷酸铁锂正极匹配的全电池在1 C下循环500圈后，容量保持率超过83%，废旧石墨对照全电池约为36%。
能耗优势仍需放在正确的边界内理解
研究使用EverBatt模型比较了闪蒸焦耳热再生、传统酸浸加高温烧结和工业人造石墨合成。论文报告，相较工业石墨合成，所评估FJH路线能耗降低约78%、温室气体排放降低约87%；相较传统酸浸加烧结路线，两项指标均降低约73%，并避免酸废液。这些数字来自论文设定的流程模型，并非完整生命周期评价。
目前工作仍处于实验室批次尺度，连续化生产的产量、收率、批次一致性和实际能耗还需工程验证。这项研究的关键启发是：与其耗能重建整个石墨结构，不如识别哪些结构仍然完好，再集中修复真正影响性能的部分。
论文信息： Jinwen Liang et al. “Flash Joule Heating Enabled Defect Healing and Graphite-CNT Interfacial Fusion for Spent Graphite Upcycling.” Advanced Functional Materials 2026, e79042. DOI: https://doi.org/10.1002/adfm.79042
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
