安全广角|紧急切断阀防护罩基本知识

一、什么样的紧急切断阀需要加防护罩？

《石油化工自动化仪表选型设计规范》（SH/T 3005-2016）对哪些紧急切断阀需要加防护罩以及防护罩的耐火标准做了明确的规定：

10.3.6.14当工艺安全对紧急切断阀有防火保护要求时，用于紧急切断阀的气动执行机构及其附件应有防火保护措施，首选安装防火保护罩，防火保护罩应符合UL1709标准，能够在1093℃下，抵抗烃类火灾30min。

10.3.7.11当工艺安全对紧急切断阀有防火保护要求时，用于紧急切断阀的电动执行机构及其附件应有防火保护措施，首选安装防火保护罩，防火保护罩应符合UL1709标准，能够在1093℃下，抵抗烃类火灾30分钟。

10.3.7.12当工艺安全对紧急切断阀有防火保护要求时，用于紧急切断阀的电动执行机构的动力电缆及信号电缆宜采取防火保护措施。

二、紧急切断阀防护罩的分类

常见的紧急切断阀防护罩有两种，一种是柔性防护罩，一种是刚性防护罩。

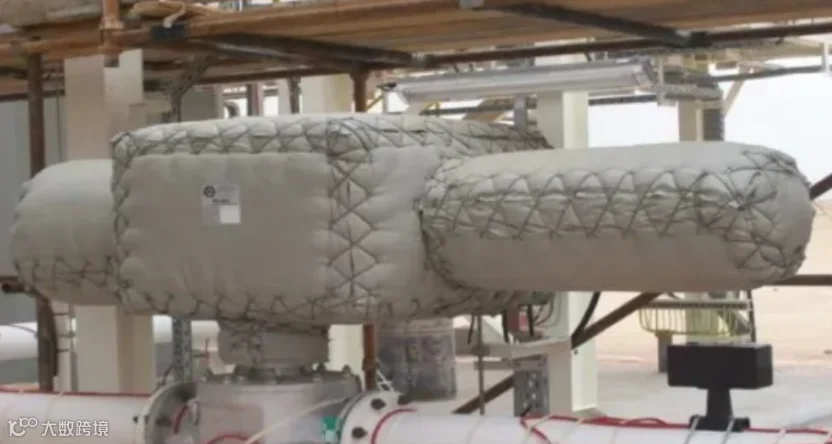

1.柔性防护罩由压缩陶瓷纤维、保温纤维和反射金属薄片构成，并经过压缩，整个面板镶嵌有不锈钢销和耐火防风雨的表层。当环境温度低于70℃时，选用涂有PVC层的外部材料；在温度温度超过70℃时，则选用涂有Silicone层的外部材料。最长可提供180分达钟的防火保护。

2. 刚性防护罩可满足烃池火、喷射火工艺设备保护的苛刻要求。最长可提供120分达钟的防火保护，可安装至阀门、执行机构、空气罐、仪器面板以及其它关键安全设备上。其特点是可预制小块模板到现场组装，可以选配防火观察窗，电缆、液压或气动管道等与外壳间的交接可通过封闭板和密封包实现。

三、柔性防护罩和刚性防护罩的共同点

1. 抵御1100℃的烃类池火,和1300℃的烃类喷射火；

2. 爆炸保护:高达1.62bar(1bar=100kPa)；

3. 安装便捷；

4. 可以根据实际要求制作；

5. 设备运营中，设备的保修或者更换时，可以部分拆解或者全体解体/再安装；

6. 对腐蚀和振动具有高度耐受性。

四、柔性防护罩和刚性防护罩的区别

1. 柔性有利于狭窄空间施工，完全没有石棉材料；而刚性对安装的空间要求较高；

2. 柔性耐火时间可长达180分钟，而刚性耐火时间为120分钟；

3. 柔性材料的形状可根据现场实际进行调整。而刚性材料一旦成型后，几乎不可能再改动；

4. 柔性材料的应用更宽泛，可针对电缆桥架、电缆槽盒、压力容器、复杂的管线等提供防火保护。而刚性材料则不能做到。

五、安装防护罩的意义

    被动防火系统是与主动防火相对应的。主动防火定义为发现并扑灭火灾，包括消防栓和水、泡沫喷淋灭火系统、火灾探测、报警及联动系统、安全疏散和逃离系统等；被动防火就是用防火材料阻止火灾蔓延，包括防火包覆材料(又称防火罩)、防火封堵材料、防火涂料、建筑防火分隔构件等，被动防火系统比主动防护系统更可靠、更环保而且成本更低。被动防火系统与主动防护系统互为补充，是完整的防火设计不可或缺的部分。

如果安装了防火罩，一旦发生火灾，在一定的时间内，罩内被保护的关键设备或电缆等不会被损坏，仍然能够正常运行;火灾被扑灭后，这些设备或电缆等不用更换，可以继续正常使用。而如果没有安装防火罩，一旦发生火灾，即使在短时间内火灾被扑灭，但火焰对关键设备或电缆等已经造成了一定的损坏，无论是维修或者更换，都要耗费大量的人力、物力和财力。相比较而言，火灾后仅仅简单地更换防火罩，无疑是节约成本的最佳方案。

在石油化工等涉及高危介质的生产场景中，紧急切断阀是保障工艺安全、阻断事故扩大的核心安全设备，其能否在火灾等紧急工况下可靠动作，直接关系到生产装置、人员安全与周边环境的风险防控。安装防护罩并非对设备的冗余防护，而是从被动防火维度为紧急切断阀的关键功能筑牢最后一道安全防线，让其在火灾发生后的规定时间内保持正常启闭能力，避免因执行机构、附件、线缆等被高温烧损而丧失紧急切断功能，防止因阀门失效导致的介质泄漏、爆炸扩散等次生灾害。同时，防护罩的防护作用不局限于火灾场景，其耐腐、抗振等特性能在日常生产中为紧急切断阀遮挡风雨侵蚀、外部磕碰与环境振动影响，降低设备日常损耗速率，延长核心安全部件的有效使用寿命，减少非必要的日常检修与维护成本。从全生命周期的投入产出来看，前期配置防护罩的成本远低于火灾后关键设备损毁带来的装置停工、设备更换、安全整改等巨额损失，更能为生产区域的安全稳定运行提供长期、稳定的保障。
