前言

工业视觉上位机有个老问题：算法是算法工程师写的，用的人却是现场设备工程师。两边语言不通，改一个阈值都要走一轮需求评审。项目想干的事就是把这个环节砍掉，把相机、流程、匹配这些配置全摊到界面上，谁来都能改。

项目介绍

一套 .NET 10 + WPF 写的无代码视觉软件，内核是自研的，NCC 模板匹配用 SIMD 和 FFT 加速，不依赖 OpenCV、Halcon 这类商业库。它面向工业自动化检测与定位场景，目标是让设备工程师在可视化界面里完成相机标定、模板训练、流程搭建和通讯对接，把项目从调试一路推到量产。同系列的无代码运动控制软件可以和它组合，凑成"视觉 + 运动"的一体化方案。

项目功能

流程页是核心，模板匹配负责找工件基准，输出的分数直接当合格判据用；单步调试时每步耗时摆在面板上，哪一步拖节拍一眼能看出来。

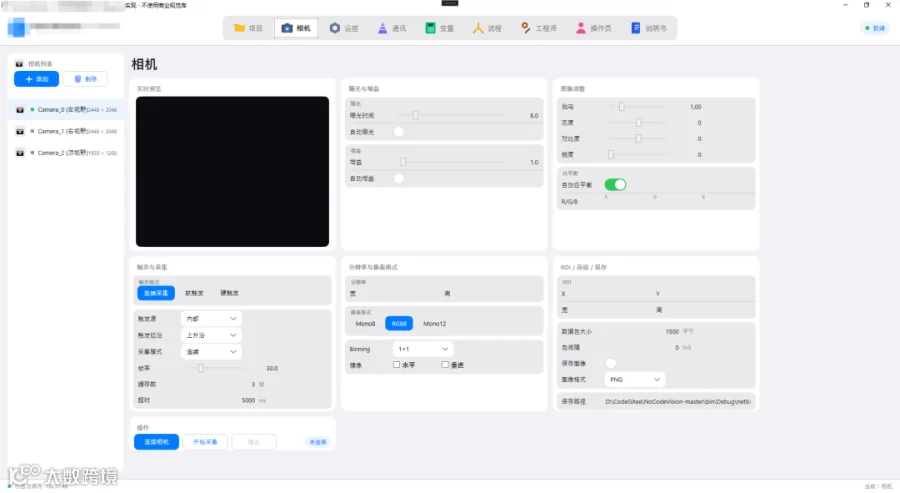

工程师页和操作员页的分离是我比较认可的设计——产线上的人不该看到一堆参数框。相机、通讯、变量这几个模块做得中规中矩，没什么好展开的。

项目特点

• 无代码编排：流程用拖拽加填参数搭，现场改逻辑不用等研发排期，设备工程师自己就能动手。

• 自研匹配内核：NCC 走 SIMD + FFT，不依赖商业视觉库，性能和可控性都在自己手里，二次定制不用看别人脸色。

• 工程师与操作员分离：两个页面、两套权限，调试项在产线上彻底藏掉，少一类误操作。

• 多流程方案并存：主流程、定位流程、检测流程各建各的，一套软件管多工位不打架。

• 耗时可见：单步调试时每步耗时直接上屏，节拍瓶颈不用翻日志对时间戳。

• 配置自动落盘：改动即保存，状态栏常驻提示，调试中途断电也不至于从零再来。

项目技术

项目代码

主窗口是整个软件的外壳，导航、内容承载、状态提示都在这一层。

<Window x:Class="NoCodeVision.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        Title="NoCodeVision · 无代码视觉软件 · 纯opencv实现 · 不使用商业视觉库 "
        Width="1200" Height="780"
        WindowState="Maximized"
        FontFamily="{StaticResource AppleFont}"
        Background="{StaticResource CanvasBrush}"
        WindowStartupLocation="CenterScreen">

    <DockPanel>
        <!-- 顶部导航 -->
        <Border DockPanel.Dock="Top" Height="74"
                Background="{StaticResource SurfaceBrush}"
                BorderBrush="{StaticResource LineBrush}" BorderThickness="0,0,0,1">
            <Grid>
                <StackPanel Orientation="Horizontal" Margin="20,0,0,0" VerticalAlignment="Center">
                    <Border Width="34" Height="34" CornerRadius="9" Background="{StaticResource AccentBrush}">
                        <TextBlock Text="N" Foreground="White" FontWeight="Bold" FontSize="19"
                                   HorizontalAlignment="Center" VerticalAlignment="Center" />
                    </Border>
                    <TextBlock Text="NoCodeVision" FontSize="17" FontWeight="SemiBold"
                               Foreground="{StaticResource TextPrimaryBrush}" Margin="12,0,0,0" />
                </StackPanel>

                <Border HorizontalAlignment="Center" VerticalAlignment="Center"
                        Background="{StaticResource SegTrackBrush}" CornerRadius="11" Padding="4">
                    <StackPanel Orientation="Horizontal" x:Name="SegPanel">
                        <Button x:Name="Nav0" Tag="0" Style="{StaticResource SegButton}" Click="Nav_Click">
                            <StackPanel Orientation="Horizontal">
                                <Image Source="{StaticResource IcoProject}" Width="24" Height="24" Margin="0,0,8,0" VerticalAlignment="Center" />
                                <TextBlock Text="项目" FontSize="15" VerticalAlignment="Center" />
                            </StackPanel>
                        </Button>
                        <!-- Nav1~Nav8：相机、运控、通讯、变量、流程、工程师、操作员、说明书 -->
                    </StackPanel>
                </Border>

                <StackPanel Orientation="Horizontal" HorizontalAlignment="Right" Margin="0,0,20,0" VerticalAlignment="Center">
                    <Border Style="{StaticResource AppleStatusPill}" Background="{StaticResource AccentSoftBrush}" Padding="12,7">
                        <StackPanel Orientation="Horizontal">
                            <Ellipse Width="9" Height="9" Fill="{StaticResource SuccessBrush}" Margin="0,0,7,0" VerticalAlignment="Center" />
                            <TextBlock Text="就绪" FontSize="13" Foreground="{StaticResource AccentBrush}" />
                        </StackPanel>
                    </Border>
                </StackPanel>
            </Grid>
        </Border>

        <!-- 底部状态栏 -->
        <Border DockPanel.Dock="Bottom" Height="30" Background="{StaticResource SurfaceBrush}"
                BorderBrush="{StaticResource LineBrush}" BorderThickness="0,1,0,0">
            <Grid Margin="16,0">
                <Grid.ColumnDefinitions>
                    <ColumnDefinition Width="Auto" />
                    <ColumnDefinition Width="*" />
                    <ColumnDefinition Width="Auto" />
                </Grid.ColumnDefinitions>
                <StackPanel Orientation="Horizontal" VerticalAlignment="Center">
                    <Ellipse Width="8" Height="8" Fill="{StaticResource SuccessBrush}" Margin="0,0,7,0" />
                    <TextBlock x:Name="SaveStatusText" Text="配置自动保存中" FontSize="12"
                               Foreground="{StaticResource TextMutedBrush}" VerticalAlignment="Center" />
                </StackPanel>
                <TextBlock Grid.Column="2" x:Name="PageNameText" Text="项目" FontSize="12"
                           Foreground="{StaticResource TextMutedBrush}" VerticalAlignment="Center" />
            </Grid>
        </Border>

        <ContentControl x:Name="ContentHost" Margin="16" />
    </DockPanel>
</Window>

有两个地方值得说

第一个是 ContentHost 必须放在最后。DockPanel 的规则是先停靠先占边，顶部导航和底部状态栏都写了 DockPanel.Dock，剩下没写停靠的子元素自动填满中间。如果把 ContentHost 挪到前面去，内容区会先抢走整块空间，导航和状态栏就被挤没了。

第二个是导航按钮。九个按钮长得几乎一样，唯一区别是文字、图标和 Tag。所以没用九个 Click 处理，而是统一走 Nav_Click，Tag 里存索引，事件里转成 int 再切页面。加一个分区就是复制一个 Button、改 Tag 和文字，再在切换逻辑里补个分支，五分钟的事。

项目效果

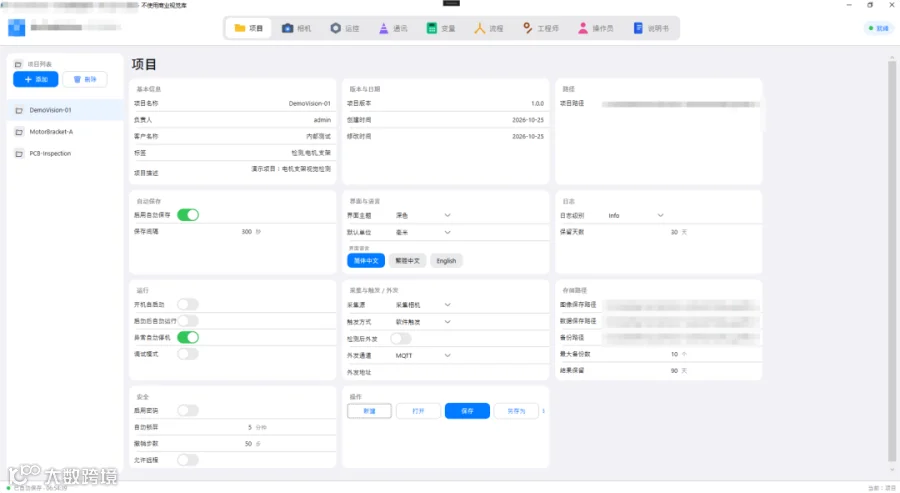

窗口启动直接最大化，导航条固定在顶部，点哪个分区 ContentHost 里的内容跟着换，底部 PageNameText 同步显示当前页名。

左侧的自动保存提示一直在，配置改了就往磁盘写，那颗绿点配合右侧的"就绪"胶囊，运行状态算是比较直观。

内容区四周留 16 像素内缩，不贴边。整体观感比常见的灰底工业软件干净，长时间盯屏调试眼睛不会太累。

总结

项目解决的不是算法问题，是交付问题。算法做得再准，现场改不了等于零。这套东西把配置权下放给设备工程师，自研内核保证性能不拖后腿，权限分离让产线上的人碰不到调试项。配合视觉定位到运动执行这条链路是通的。中小型自动化项目拿来用，比从头攒一套要省事。
