iPhone Duo是Apple首款折叠手机，展开厚度仅5.2mm，配备7.6英寸柔性内屏与5.4英寸外屏。
本文选取铰链、柔性屏、电池、主板、散热及摄像头六类关键物料，结合实际拆解照片，介绍其结构特点及相较传统iPhone的主要技术变化。
一、铰链：同步齿轮与四组弹簧
铰链由100多个零部件组成，内部包含同步齿轮、金属连杆、曲线导轨及四组弹簧，分别用于协调开合运动、控制弯折轨迹和提供转动阻力。
内屏闭合时形成水滴形弯曲空间，展开后由铰链中央机构提供支撑。机身采用5级钛金属，铰链盖采用3D打印工艺，内部还有加强筋及陶瓷纤维嵌件。
图1｜铰链齿轮与弹簧特写

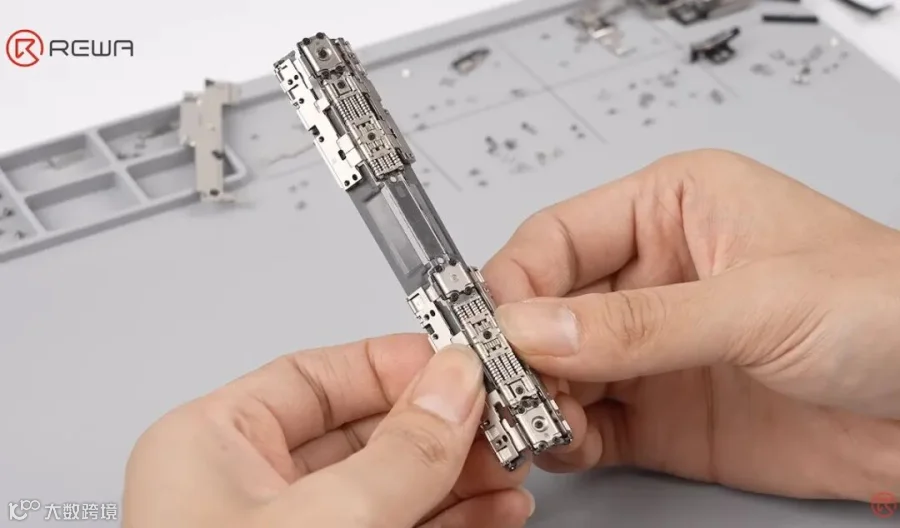

图2｜完整铰链总成
二、柔性屏：多层滑移与纳米纹理
7.6英寸内屏采用高强度玻璃、柔性OLED、定制胶粘层及底部钛金属支撑板。胶粘层允许材料间发生微小滑移，降低反复折叠产生的应力。
表面采用纳米纹理聚合物保护层，微观凸起可散射反射光，减弱折痕的视觉存在感。OLED的RGB子像素还采用不同方向的椭圆形排列，可能有助于降低衍射伪影。
图3｜柔性屏多层材料剥离实拍

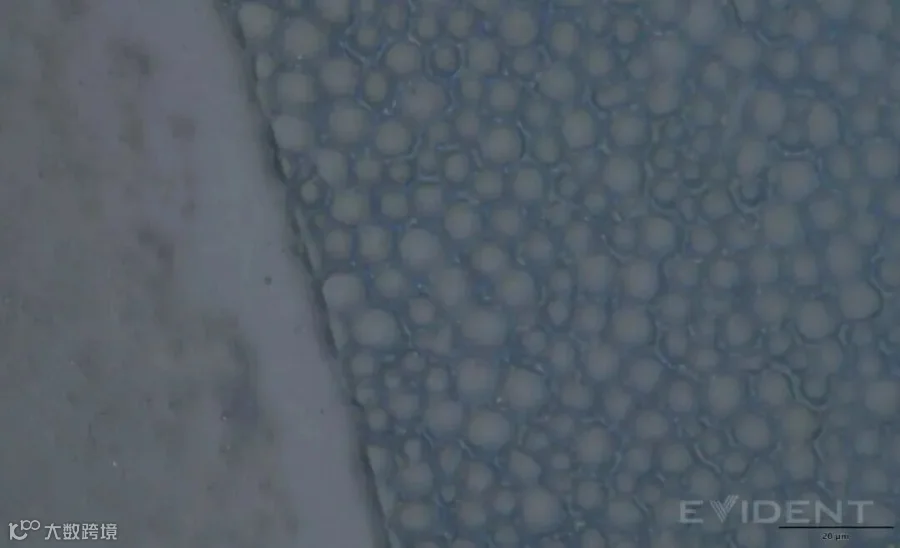

图4｜纳米纹理微观结构

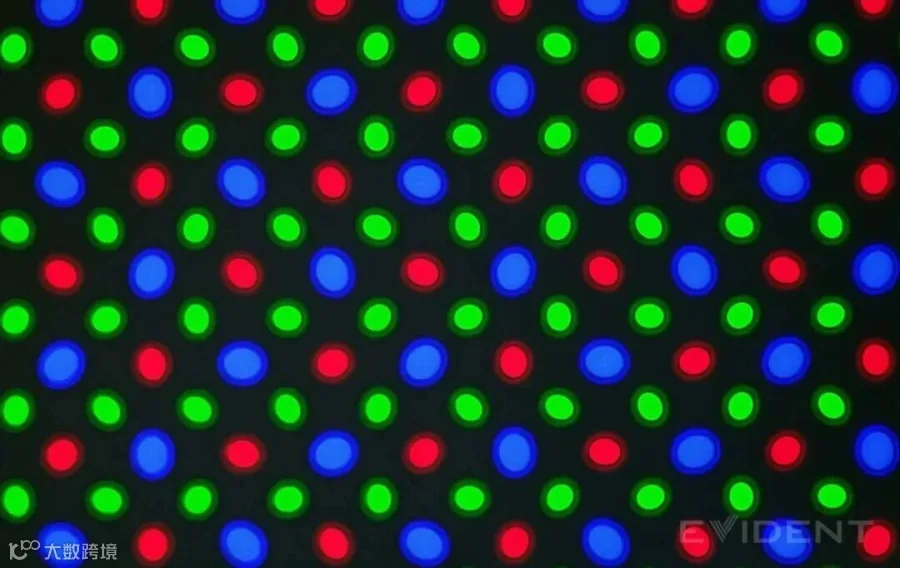

图5｜OLED椭圆形RGB子像素
三、电池：两块异形钢壳电芯
两块电池分别利用两半机身的内部空间，小电池避开主板和摄像头，与传统单电池iPhone的布局明显不同。

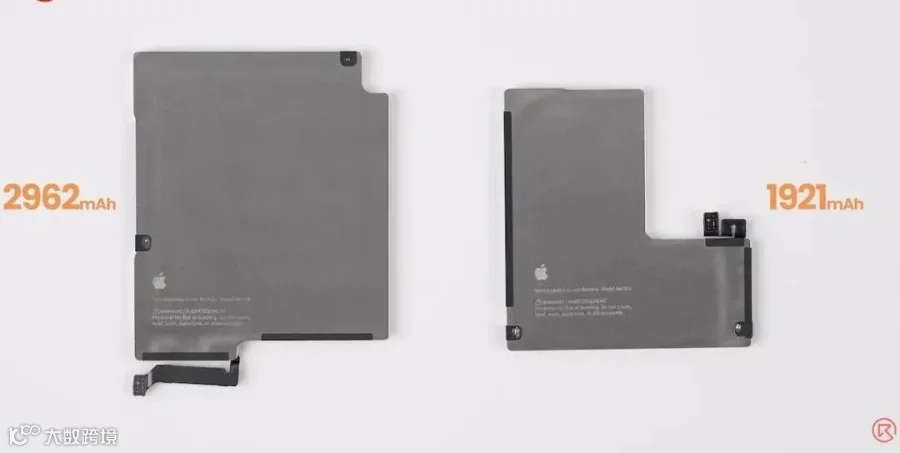

图6｜两块钢壳电池实物
四、主板：非堆叠结构与跨铰链FPC
iPhone Duo取消传统的双PCB堆叠式主板总成，改用非堆叠式主逻辑板与独立I/O板。核心器件包括A20 Pro、C2基带及NAND闪存。
图7｜主逻辑板与I/O板实物
两半机身通过手风琴式柔性电路板（FPC）连接，承担跨机身的电力、显示及音频数据传输，并适应反复开合。
图8｜跨铰链手风琴式FPC
五、散热：单侧VC与跨铰链石墨导热
VC均热板主要位于主逻辑板侧，相比iPhone 18 Pro系列采用更薄、面积更小的设计。另一侧则设有金属散热结构。

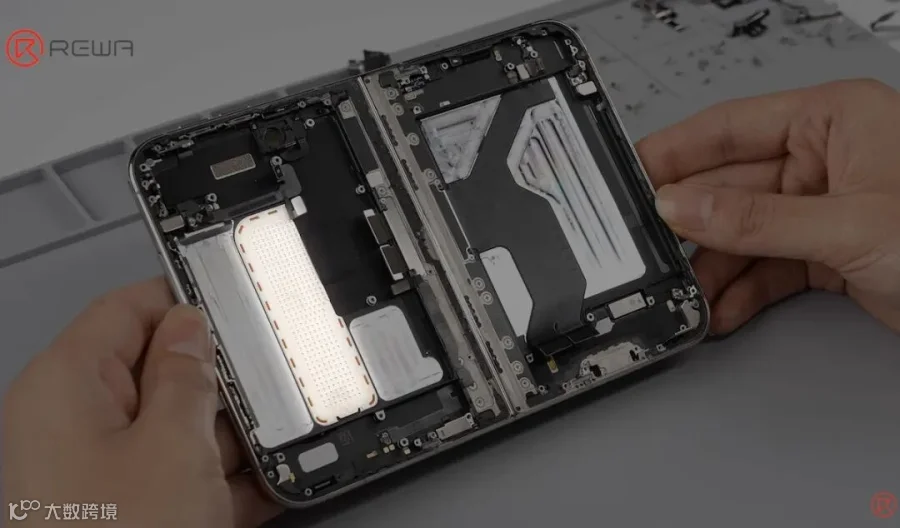

图9｜单侧VC均热板与金属结构
Apple还在铰链中布置柔性石墨导热组件，将热量传递至另一半机身，使两侧共同参与散热。这种材料需要兼顾导热性能和反复弯折的可靠性，可以看到中央覆盖材料及局部揭起状态。

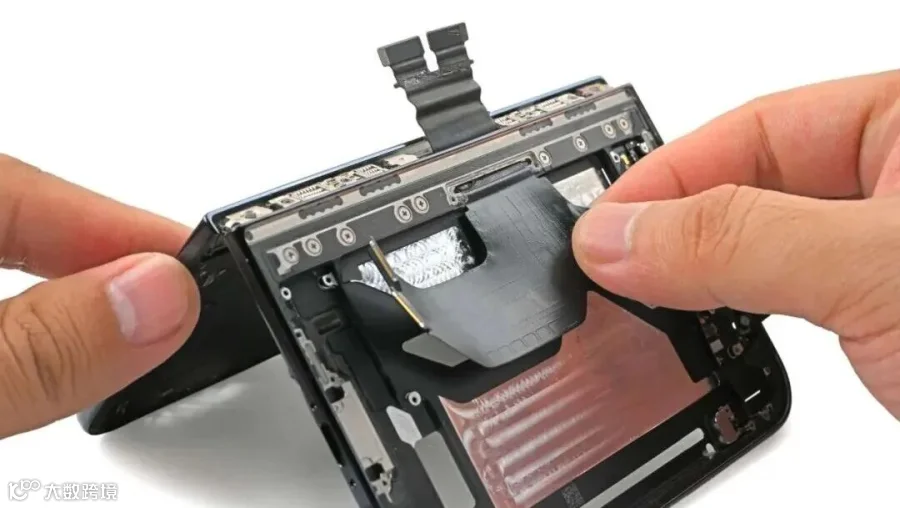

图10｜铰链中央石墨片
六、摄像头：超薄前摄与OLED屏下成像
iPhone Duo采用4800万像素主摄、4800万像素超广角及两颗前置摄像头，没有独立长焦模组。
外屏前摄采用超薄独立模组，内屏采用OLED屏下摄像头，通过局部增大像素间隙为图像传感器提供透光通道。
生物识别改为侧边Touch ID，取消完整Face ID结构光组件。

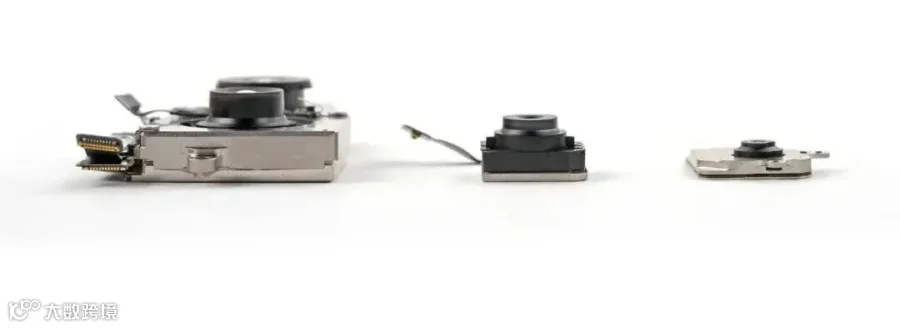

左至右为双后摄模组、内屏前摄和外屏超薄前摄，厚度差异直观。
图11｜四颗摄像头模组侧面
左侧为具有大型透光开口的区域，右侧为更密集的正常OLED像素排列，边界十分清楚。
图12｜屏下摄像头透光区域与普通OLED像素对比
结语
iPhone Duo的关键结构变化，集中在精密铰链、柔性显示材料、双侧异形电池、分离式主板及跨铰链互连和导热结构。这些物料的设计与集成方式，是研究Apple折叠手机供应链时值得关注的重点。
