架构总览

isasim.py 是 openTPU 的位精确 ISA 模拟器。同一个 Program、同一个 DRAM 镜像，它逐指令执行，产生的 TMEM/DRAM 必须与 RTL 逐位一致。它不做时序，只保证结果；因此比 RTL 快 100–1000 倍，同时充当 RTL 的金标准。

主逻辑是一条固定的链：

Program + DRAM 镜像 → 逐指令执行 → 维护 Slice 状态 → 数值按来源分三条路径 → TMEM/DRAM 与 RTL 逐位一致。

• • Program 是编译器输出的指令列表，是所有执行路径的输入。
• • Config 是冻结的硬件参数，编译器和模拟器共享，保证两边行为一致。
• • Machine 是顶层调度器，持有多个 Slice 按轮转执行。
• • Slice 是一个切片的全部状态容器：DRAM / TMEM / ACT / 寄存器 / PC / 循环栈。
• • 执行主循环 逐指令推进：step 处理控制流，execute 大分发，advance 处理循环栈。
• • 数值按来源分三条路径：浮点运算走 fp32.py，整数乘加在 numpy int64/float64 中完成，位级转换与比较走 isa.py。
• • 最终产出 TMEM/DRAM，与 RTL 逐位一致。

系统切成三层容器：

一致性靠三层保证：整数域靠累加器足够宽，浮点域靠不重排，舍入靠 IEEE 754 RNE。

概念

1. 模拟器在软件栈里的位置

• • kernel 被编译成 Program。
• • Program 同时喂给 ISA 模拟器和 RTL 仿真。
• • 两者在浮点运算上都调用 fp32.py 作为语义来源。
• • 最后对比两者的 TMEM/DRAM，必须逐位一致。

模拟器有三类角色：

编译器关心*"指令怎么组织"，模拟器关心"指令怎么执行"*。

2. 与 RTL 的关系

• • 同一个 Program 喂给两条路径。
• • ISA 模拟器执行后得到 TMEM/DRAM。
• • RTL 仿真执行后得到 TMEM/DRAM。
• • 逐位对比两者的状态，必须一致。

一致性的数学基础：两者实现相同的数值语义——浮点运算上 ISA 模拟器调用 fp32.py，RTL 用 otpu_fp.sv，tb_fp.sv 用向量测试验证两者一致；整数乘加上 ISA 模拟器用 int64 精确累加，RTL 用 48 位累加器，两者都不舍入。

3. Config：冻结的配置

Config 是 @dataclass(frozen=True)，字段包括 S（切片数）、D（MXU 深度）、MCOLS（MXU 列数）、ACT_BLOCKS、TMEM_WORDS、DRAM_BYTES、IMEM_WORDS、LANES（VPU 通道数）、PAIR、DSTEP、STREAM、ACT_ROWS、SEQ_WC。

冻结的原因：编译器追踪时读 Config，模拟器执行时也读 Config，两者必须一致。如果可变，编译器按 TMEM_WORDS = 64K 分配，模拟器按 32K 执行，就会越界。

三个变体：

4. Slice：切片状态

• • dram 是字节数组，通过 view 转成 32 位字或 fp32。
• • tmem 是 32 位字数组，通过 view 转成 fp32。
• • act 是 int8 数组，二维（行 × 块×D）。
• • ascale 和 adoff 是 ACT RAM 的 scale 记录。
• • R 是 16 个 32 位寄存器。
• • pc 是程序计数器。

存储用 numpy 的原因：向量化批量操作快、view 转类型、切片批量读写、广播逐元素运算快。

5. Machine：多切片调度

• • 每个切片尽可能多地执行。
• • 所有切片 halted 就结束。
• • 所有切片 waiting 就处理集合操作。
• • 有切片 polling 就调用 host hook。

多切片的一致性靠：

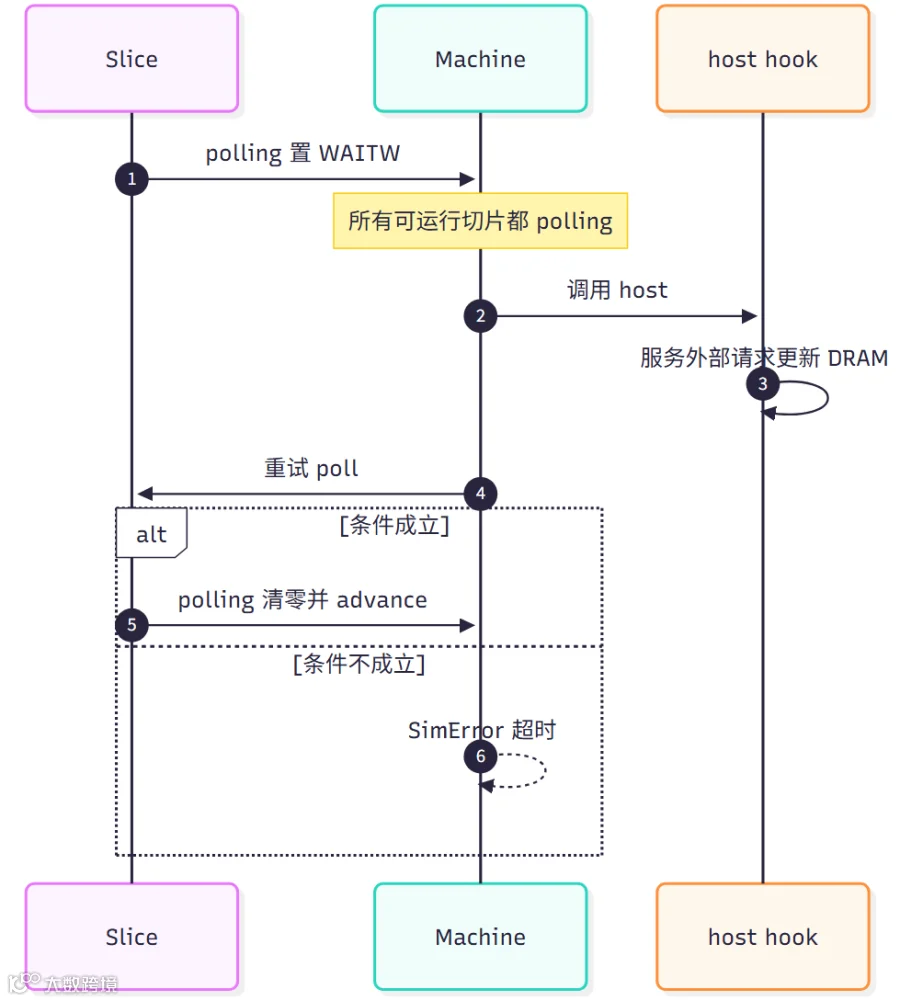

Machine.run 的轮转时序

• • 参与者：Machine 是 调度器，Slice 是 执行单元，host hook 处理 WAITW 的主机写入。
• • 主循环：每个切片 尽可能多地 执行 step。
• • 退出条件：所有切片 halted 结束；所有 live 切片 waiting 处理集合操作；存在 polling 且无进展 调用 host hook。
• • 异常路径：host hook 之后仍无进展，抛 SimError。

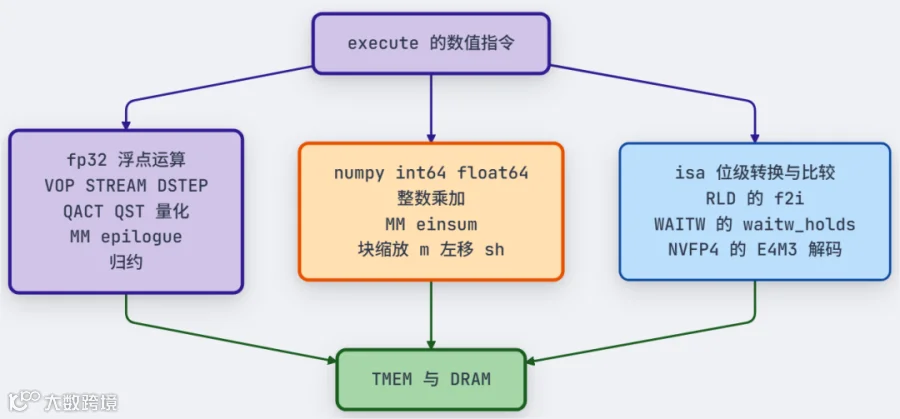

6. 数值来源：三分法

• • fp32.py：浮点运算。VOP 的 ADD/SUB/MUL/MAX/MIN/EXP2/RECIP/RSQRT/ABS/COPY/FILL/EXP2SUB/LOG2/ARGMAX、RSUM/RMAX/RSSQ/RDOT、OUTER；STREAM 的标量运算与归约；DSTEP；QACT/QST 的 quantize_mx；MM 的 epilogue、ACC、ASCALE、RMAX。这些是 IEEE-754 binary32 加 FTZ、RNE、canonical NaN，必须逐位对齐 RTL 的 FP32 单元。
• • numpy int64/float64：整数乘加。MM 的 int8 乘加用 np.einsum（float64 中间，因为 int8 乘加可能超过 int32，float64 在   以内精确），astype(np.int64) 得精确整数；块缩放 B = m << sh 是纯整数移位。结果精确，不需要舍入；与 RTL 48 位累加器逐位一致，靠的是*"累加器足够宽"*。
• • isa.py：位级转换与条件比较。RLD 的 f2i 把 fp32 位转 int，WAITW 的 waitw_holds 比较两个 32 位字，NVFP4 的 E4M3 解码直接从字节取指数与尾数。这些是 ISA 的定义，与浮点舍入无关。

准确的说法是：浮点语义由 fp32.py 定义；整数乘加的精确性由 int64 保证；位级转换与条件比较由 isa.py 定义。三者合起来才构成模拟器的数值基础。

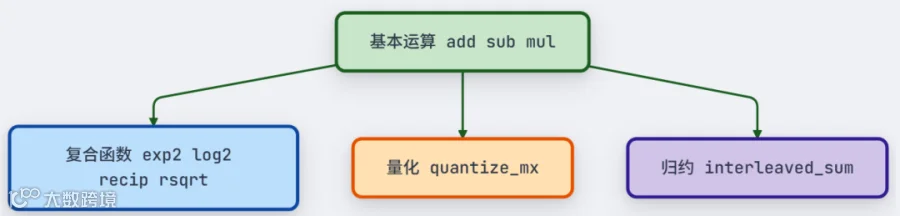

fp32.py 内部按四层组织：

• • 基本运算是复合函数的构建块。
• • 复合函数用基本运算的固定序列。
• • 量化用基本运算的 FTZ 和 RNE。
• • 归约用基本运算的从左到右累加。

关键函数：f32(x) 转 float32、bits(x) 取 uint32 位、from_bits(b) 从位转 float32、ftz(x) flush-to-zero、_canon(x) NaN 规范化、_run(fn, *args) 包装。

状态与内存

7. 状态容器总览

• • Machine 持有 Config 和多个 Slice。
• • 每个 Slice 有独立的 DRAM、TMEM、ACT、寄存器。
• • Config 是共享的，不可变。

模拟器里没有"内存模型"这一层抽象，而是把每种存储直接映射到 numpy 数组 或 Python 容器 上：

• • DRAM 和 TMEM 是 numpy 数组 + view，逐位与 RTL 对齐。
• • ACT RAM 是 三个独立 numpy 数组，分别存量化值、行 scale、子块 offset。
• • IMEM 不是字节镜像，而是 指令对象列表；因为指令是编译产物，不是运行时可变的存储。
• • 循环栈与寄存器 是 Python 容器，属于执行状态，不是"存储器"。

8. DRAM




   self.dram = np.zeros(cfg.DRAM_BYTES, dtype=np.uint8)

@property
def m32(self) -> np.ndarray:
    return self.dram.view(np.uint32)

• • 一维字节数组，大小由 Config.DRAM_BYTES 决定。
• • dtype 是 uint8：DRAM 在 RTL 里是字节寻址的。
• • m32 是 DRAM 的 32 位字视图，零拷贝。
• • 读写 fp32 用 m32[idx].view(np.float32)：uint32 再 view 成 float32，仍然零拷贝。
• • 字节序是 numpy 默认的小端，与 RTL 的 DRAM 字节序一致。

DRAM 有 四种访问模式：

批量切片（LD）：




   if op == I.LD:
    d = (self.reg(ins.ra) + w[0]) & 0xFFFFFFFF
    t = (self.reg(ins.rb) + w[1]) & 0xFFFFFFFF
    n = w[2]
    wi = self._widx(d + 4 * np.arange(n))
    self.tmem[self._tidx(t + np.arange(n))] = self.m32[wi]

• • wi 是 字索引数组，由 _widx 算出并做检查。
• • 右侧 m32[wi] 一次读出 n 个字，左侧 tmem[...] 一次写入 n 个字。
• • 整个搬运用 numpy 的 fancy indexing 完成，不逐字循环。

零拷贝视图（MM 的 weight rows）：




   wv = np.lib.stride_tricks.as_strided(self.dram[sa:], (N, KB, bpb),
                                     (rs, bpb, 1))               # [N, KB, bpb], no copy

• • as_strided 把 dram[sa:] 按 (N, KB, bpb) 解释，strides 是 (rs, bpb, 1)。
• • 不拷贝：wv 与 dram 共享同一块内存，MM 的 einsum 直接读。
• • rs 是 行 stride（N 行之间隔多少字节），bpb 是 每块的字节数（int8 是 D，4-bit 是 D/2）。
• • 这一层与 RTL 的 streamed rows 语义一致：RTL 按 (N, KB, bpb) 流式读，模拟器按同样的 strides 读。

直接字节索引（MM 的 scale rows）：




   ba = rows[:, None] + 4 + kk[None, :]
dw = np.repeat(self.dram[ba].astype(np.int64)[:, :, None], G, axis=2)

• • self.dram[ba] 按字节索引读，因为 scale rows 里存的是 int8 dw 和 4-bit multiplier。
• • 这一层 不做 fp32 转换，纯整数。

fp32 视图（DSTEP）：




   wi = self._widx(d + 4 * np.arange(rows * cols))
S = self.m32[wi].view(np.float32).reshape(rows, cols)
...
self.m32[wi] = F.f32(S).reshape(-1).view(np.uint32)

• • 读：m32[wi].view(np.float32)，把 uint32 视图再 view 成 fp32。
• • 写：F.f32(S).reshape(-1).view(np.uint32)，先把值规整到 fp32，再 view 回 uint32 写回。

地址检查：




   def _widx(self, byte_addr):
    a = np.asarray(byte_addr, dtype=np.int64)
    if np.any(a % 4) or np.any(a < 0) or np.any(a + 4 > self.cfg.DRAM_BYTES):
        raise SimError(f"slice {self.sid}: bad DRAM word address")
    return a // 4

• • 对齐：addr % 4 == 0，因为 DRAM 是 字寻址 的。
• • 范围：0 <= addr + 4 <= DRAM_BYTES，防止越界。
• • 返回值：字索引数组，供 m32[wi] 使用。

各指令的 DRAM 访问方式：

与 RTL 的对应：mem/otpu_dram.sv 与 mem/otpu_native_dram.sv 是字节寻址的 DRAM；ISA 模拟器用 uint8 数组、小端字节序、字对齐检查，与 RTL 的 DRAM 端口一致。

9. TMEM




   self.tmem = np.zeros(cfg.TMEM_WORDS, dtype=np.uint32)

def tget(self, idx):
    return self.tmem[self._tidx(np.asarray(idx, dtype=np.int64))].view(np.float32)

def tput(self, idx, vals):
    self.tmem[self._tidx(np.asarray(idx, dtype=np.int64))] = F.f32(vals).view(np.uint32)

• • 一维 32 位字数组，大小由 Config.TMEM_WORDS 决定。
• • tget 读出 32 位字后 view 成 fp32。
• • tput 把值规整到 fp32 后 view 回 uint32 写入。
• • 两者都走 _tidx，做范围检查。




   def _tidx(self, idx):
    if np.any(idx < 0) or np.any(idx >= self.cfg.TMEM_WORDS):
        raise SimError(f"slice {self.sid}: TMEM index out of range")
    return idx

• • 范围：0 <= idx < TMEM_WORDS。
• • 无对齐要求：TMEM 是字寻址，任何字索引都合法。

与 RTL 的对应：mem/otpu_tmem.sv 是 32 位字寻址的 TMEM；ISA 模拟器用 uint32 数组、字寻址、tget/tput 的 fp32 视图，与 RTL 的 FP32 单元一致。

10. ACT RAM




   self.act = np.zeros((cfg.act_rows, cfg.ACT_BLOCKS * cfg.D), dtype=np.int8)
self.ascale = np.zeros((cfg.act_rows, cfg.ACT_BLOCKS), dtype=np.float32)
self.adoff = np.zeros((cfg.act_rows, cfg.ACT_BLOCKS, Q.NSUB), dtype=np.uint8)

• • act 的列索引是 block * D + element：每块 D 字节连续排列。
• • ascale 的列索引是 block：每个 (row, block) 一个 fp32 scale。
• • adoff 的第三维是 NSUB：每个 (row, block) 有 4 个子块 offset。

QACT 写入：




   q, s, d = self._quant_rows(...)
for r0 in ((0, rows) if dup else (0,)):
    self.act[r0:r0 + rows, ab * cfg.D:(ab + KB) * cfg.D] = q
    self.ascale[r0:r0 + rows, ab:ab + KB] = s[:, None]
    self.adoff[r0:r0 + rows, ab:ab + KB] = d.reshape(rows, KB, Q.NSUB)

• • q, s, d 由 fp32.quantize_mx 产生。
• • 三份数组同时切片赋值：act 写值，ascale 写行 scale，adoff 写子块 offset。
• • dup 标志：为真时同样写两次（行 r 与行 r + rows），对应 PAIR 的列复用。

MM 读取：




   act = self.act[:R, ab * D:(ab + KB) * D].reshape(R, KB, D)
act = act[rsel, kk[None, :]].astype(np.float64)                 # [M, KB, D]
da = self.adoff[:R, ab:ab + KB][rsel, kk[None, :]].astype(np.int64)   # [M, KB, 4]
sa_rows = self.ascale[:R, ab:ab + KB]

• • act 按 (R, KB, D) reshape，按 (M, KB) 索引取行。
• • adoff 按 (M, KB, NSUB) 索引取子块 offset。
• • ascale 按 (R, KB) 索引取行 scale。
• • rsel 处理 PAIR：偶数块从行 j 读，奇数块从行 j + M 读。

与 RTL 的对应：mem/otpu_actram.sv 也是 三份存储：数据、行 scale、子块 offset；ISA 模拟器用三个独立数组，布局与 RTL 一致，保证 MM 的读取路径与 RTL 逐位一致。

11. IMEM、循环栈与寄存器

IMEM 不是字节数组，而是 指令对象列表：




   self.prog = program  # list[I.Instr]

• • 每条指令 8 个 32 位字，但模拟器直接存 Instr 对象，因为指令是编译产物，不是运行时可变的存储。
• • 长度检查：len(p) > cfg.IMEM_WORDS // 8 抛 SimError。
• • HALT CHAIN 加载：从 DRAM 读 8n 个字（m32[wi] 批量切片），解码成 Instr 对象，替换 prog。




   def _chain(self, s):
    addr, n = s.chain
    words = s.m32[s._widx(addr + 4 * np.arange(8 * n))]
    s.prog = [I.Instr.decode(words[8 * k:8 * k + 8]) for k in range(n)]
    s.R, s.pc, s.stack, s.halted, s.waiting = _regs(self.args), 0, [], False, None
    s.chain, s.polling = None, None
    self.chains += 1

• • 从 DRAM 读 8n 个字（m32[wi] 批量切片）。
• • 解码成 Instr 对象，替换 prog。
• • 重置 pc / R / stack。
• • 与 RTL 的 IMEM 加载路径一致：IMEM 是从 DRAM 加载的。

寄存器是 list[int]，16 个 32 位整数，R0 恒为 0：




   self.R = [0] * 16

def reg(self, r):
    return 0 if r == 0 else self.R[r]

循环栈是 list[list[int]]，每个元素 [起始 PC, 结束 PC, 剩余迭代次数]，至多 4 层：




   self.stack = []  # list[list[int]]

• • 至多 4 层：LOOP 时检查 len(self.stack) >= 4，超出就抛 SimError。
• • 与 RTL 的寄存器是时序逻辑、循环栈是计数器对应，但模拟器用 Python 容器，因为它们是 执行状态，不是"存储器"。

12. 循环栈

• • LOOP 指令压栈，记录起始、结束、计数。
• • 执行循环体。
• • advance 检查是否到循环体末尾。
• • 计数 > 1 就跳回循环头。
• • 计数 = 1 就弹栈，继续。

LOOP 时检查：body >= 1、嵌套循环的 end 不重复、栈深度 < 4。

执行

13. 执行主循环

Slice.step() 处理六种控制流：




   def step(self):
    ins = self.prog[self.pc]
    op = ins.op
    self.icount += 1
    if op == I.HALT:
        self.halted = True
        if ins.flags & I.F_CHAIN:
            self.chain = (self.reg(ins.ra), self.reg(ins.rb))
        return
    if op in (I.BAR, I.GATHER):
        self.waiting = ins
        return
    if op == I.WAITW:
        if self.poll(ins):
            self.advance()
        else:
            self.polling = ins
        return
    if op == I.LOOP:
        ...
    self.execute(ins)
    self.advance()

• • icount 每指令加 1。
• • HALT 停机，F_CHAIN 时记录链地址。
• • BAR / GATHER 进入 waiting。
• • WAITW poll 成立就前进，否则 polling。
• • LOOP 处理循环栈。
• • 其他指令走 execute，然后 advance。

advance() 的逻辑：




   def advance(self):
    pc = self.pc
    if self.stack and self.stack[-1][1] == pc:
        top = self.stack[-1]
        if top[2] > 1:
            top[2] -= 1
            self.pc = top[0]
            return
        self.stack.pop()
    self.pc = pc + 1

• • 如果当前 PC 是某个循环的末尾，且循环还没结束，就跳回循环头。
• • 否则弹出循环栈，PC 加 1。

LOOP 的处理：




   if op == I.LOOP:
    count = (self.reg(ins.ra) + ins.w[1]) & 0xFFFFFFFF
    body = ins.w[0]
    if body < 1:
        raise SimError("LOOP with empty body")
    end = self.pc + body
    if any(e[1] == end for e in self.stack):
        raise SimError("nested loop bodies end on the same instruction")
    if count == 0:
        self.pc += 1 + body
        return
    if len(self.stack) >= 4:
        raise SimError("loop stack overflow")
    self.stack.append([self.pc + 1, end, count])
    self.pc += 1
    return

• • count 是 R[ra] + w1，ra 为 0 时就是 w1。
• • body 是循环体长度。
• • end = pc + body 是循环体最后一条指令的 PC。
• • count == 0直接跳过循环体。
• • 否则压栈，pc += 1进入循环体。

控制流是纯 Python 整数运算。

14. 指令分发

execute() 是一个大分发：

寄存器操作示例：




   if op == I.LI:
    if ins.rd:
        self.R[ins.rd] = w[0]
    return
if op == I.ADDI:
    if ins.rd:
        self.R[ins.rd] = (self.reg(ins.ra) + w[0]) & 0xFFFFFFFF
    return
if op == I.RLD:
    v = int(self.tmem[self._tidx((self.reg(ins.ra) + w[0]) & 0xFFFFFFFF)])
    v = v if ins.flags & I.F_RAW else I.f2i(v)
    if ins.flags & I.F_MUL:
        v = (v * ((self.reg(ins.rb) + w[1]) & 0xFFFFFFFF)) & 0xFFFFFFFF
    if ins.rd:
        self.R[ins.rd] = v
    return

• • LI 写立即数。
• • ADDI 加立即数。
• • RLD 从 TMEM 读，可选 F_RAW / F_MUL / F_BOUND。
• • I.f2i 是 isa.py 里的纯 Python 实现。

LD/ST 用 numpy 切片一次搬运：




   if op == I.LD:
    d = (self.reg(ins.ra) + w[0]) & 0xFFFFFFFF
    t = (self.reg(ins.rb) + w[1]) & 0xFFFFFFFF
    n = w[2]
    wi = self._widx(d + 4 * np.arange(n))
    self.tmem[self._tidx(t + np.arange(n))] = self.m32[wi]
    return

• • d 是 DRAM 字节地址。
• • t 是 TMEM 字地址。
• • n 是字数。
• • wi 是 DRAM 的字索引数组。
• • 一次切片完成整个搬运。

15. MM 的整数数据流

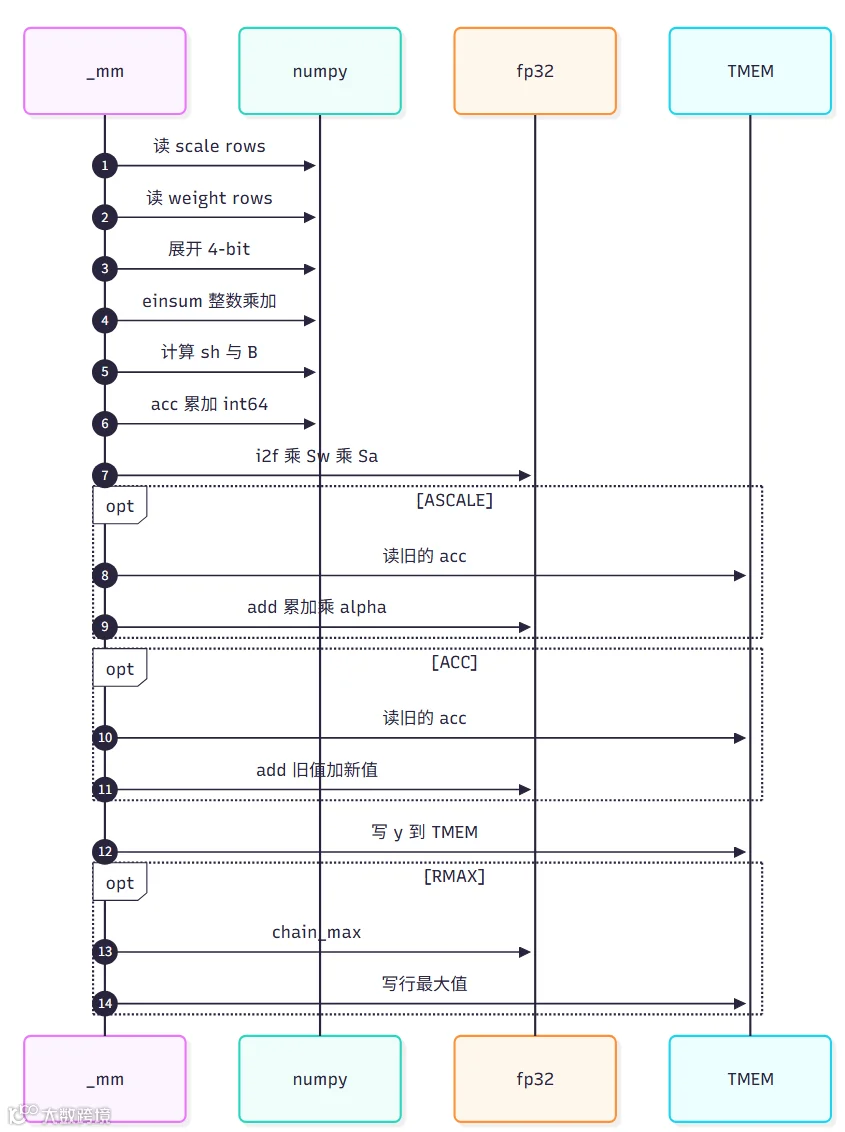

MM 的内部分阶段时序

• • 前段（读 scale、读 weight、展开、einsum、块缩放）全部整数，结果精确。
• • epilogue（i2f、乘 Sw、乘 Sa、乘 2^-W）进入 fp32.py。
• • ACC/ASCALE 若开启，先读旧的 acc，与 epilogue 的结果相加。
• • RMAX 若开启，最后用 F.chain_max 写行最大值。
• • MM 指令先读三个地址。
• • 读 scale rows：_mx_scales 直接读 DRAM，NVFP4 的 E4M3 解码是位运算。
• • 读 weight rows：int8 用 view(np.int8)，4-bit 用 quant.py 的 unpack4 与 DEC 查表。
• • 按 group 算整数和：np.einsum，float64 中间。
• • sh = W - dw - da：纯整数。
• • B = m << sh：纯整数移位。
• • acc += B * c：int64 累加。
• • epiloguei2f * Sw * Sa * 2^-W：走 fp32.py。
• • 写 TMEM。
• • 如果 RMAX，F.chain_max 走 fp32.py。

整数乘加公式（  行、  列、  块、每块   个 group、每组   个元素）：

块缩放因子：

其中  。累加：

分块 einsum 实现：




   acc = np.zeros((M, N), np.int64)
step = max(1, self.MM_CHUNK // max(1, M * KB * G))
for n0 in range(0, N, step):
    n1 = min(N, n0 + step)
    c = np.einsum("jkgi,nkgi->jnkg", act.reshape(M, KB, G, D // G),
                  wel[n0:n1].reshape(n1 - n0, KB, G, D // G).astype(np.float64),
                  optimize=True).astype(np.int64)
    sh = W - dw[None, n0:n1] - da[:, None]
    B = np.where(sh >= 0, mw[None, n0:n1] << np.maximum(sh, 0), 0)
    acc[:, n0:n1] = (B * c).sum(axis=(2, 3))

• • MM_CHUNK = 1 << 22 限制临时数组大小。
• • einsum 用 float64 作为中间类型，因为 int8 乘加可能超过 int32，float64 在   以内精确。
• • astype(np.int64) 转回精确整数。
• • B = m << sh 是纯整数移位。
• • sh < 0 的组直接丢掉。
• • 这一段是整数乘加。

最后 epilogue 才进入 fp32.py：




   y = F.mul(F.mul(F.i2f(acc), sw[None, :]),
          F.mul(self.ascale[:M, ab][:, None], np.float32(2.0 ** -W)))
if ins.flags & I.F_ASCALE:
    alpha = self.tget(ssa + np.arange(M))[:, None]
    y = F.add(F.mul(self.tget(idx), alpha), y)
elif accf:
    y = F.add(self.tget(idx), y)

• • F.i2f、F.mul、F.add 是 fp32.py。
• • self.tget 是 numpy view。
• • 累加器宽度：RTL 48 位（ ），ISA int64（ ），实际数据不会溢出。

16. QACT 与 QST

QACT 把 TMEM 行量化到 ACT RAM：




   def _qact(self, ins):
    src = (self.reg(ins.ra) + w[0]) & 0xFFFFFFFF
    rows, ab, KB = w[1] & 0xFF, (w[1] >> 8) & 0xFF, w[1] >> 16
    q, s, d = self._quant_rows(src, rows, KB, srs, ...)
    for r0 in ((0, rows) if dup else (0,)):
        self.act[r0:r0 + rows, ...] = q
        self.ascale[r0:r0 + rows, ...] = s[:, None]
        self.adoff[r0:r0 + rows, ...] = d.reshape(rows, KB, Q.NSUB)

• • 从 TMEM 读源。
• • 量化成 int8 + scale + offset，走 fp32.py 的 quantize_mx。
• • 写入 ACT RAM 的三个数组，numpy 赋值。

QST 把 TMEM 行量化到 DRAM：




   def _qst(self, ins):
    q, s, d = self._quant_rows(src, rows, KB, srs, cfg.D, row_mode)
    ne = KB * cfg.D // 2 if half else KB * cfg.D
    baddr = dst + np.arange(rows)[:, None] * drs + np.arange(ne)[None, :] * es
    self.dram[baddr] = q[:, :ne].view(np.uint8)
    self.dram[sa] = sbytes

• • 量化成 int8 + scale + offset，走 fp32.py。
• • 数据写到 DRAM。
• • scale 记录写到 DRAM。

量化在硬件上是两遍扫描（第一遍求 amax，第二遍按 scale 量化），模拟器上一次算完。

17. VOP 与 hazard

_vop 按函数号分发，全部走 fp32.py：




   ops = {I.V_ADD: lambda: F.add(A, B), I.V_SUB: lambda: F.sub(A, B),
       I.V_RSUB: lambda: F.sub(B, A), I.V_MUL: lambda: F.mul(A, B),
       I.V_MAX: lambda: F.fmax(A, B), I.V_MIN: lambda: F.fmin(A, B),
       I.V_COPY: lambda: F.ftz(A), I.V_EXP2: lambda: F.exp2(A),
       I.V_RECIP: lambda: F.recip(A), I.V_RSQRT: lambda: F.rsqrt(A),
       I.V_ABS: lambda: F.fabs(A), I.V_FILL: lambda: F.ftz(B),
       I.V_EXP2SUB: lambda: F.exp2(F.sub(A, B)), I.V_LOG2: lambda: F.log2(A)}

• • 逐元素运算用 F.add / F.sub / F.mul / F.fmax / F.fmin。
• • COPY / FILL 用 F.ftz。
• • EXP2 / RECIP / RSQRT / LOG2 用复合函数。
• • EXP2SUB 用 F.exp2(F.sub(A, B))。

REDUCE 用 F.interleaved_sum、F.rdot、F.chain_max；ARGMAX 用 F._key、F.chain_max、F.i2f；OUTER 用 F.outer。

_check_hazard 检查 read-after-write hazard：




   def _check_hazard(self, writes, reads, reduce_cols=0, wpos=None):
    n = len(writes)
    pos = np.arange(n) if wpos is None else np.asarray(wpos, np.int64)
    if reduce_cols:
        pos = (pos // reduce_cols + 1) * reduce_cols - 1
    writes = np.asarray(writes, np.int64)
    order = np.argsort(writes, kind="stable")
    uw, first = np.unique(writes[order], return_index=True)
    first_pos = pos[order][first]
    for rd in reads:
        rd = np.asarray(rd, np.int64)
        loc = np.minimum(np.searchsorted(uw, rd), len(uw) - 1)
        hit = uw[loc] == rd
        late = hit & (first_pos[loc] < np.arange(len(rd)))
        if late.any():
            v = int(rd[np.argmax(late)])
            raise SimError(f"VOP read-after-write hazard at TMEM {v}")

• • 对每个写地址，记录最早写位置。
• • 对每个读地址，二分查找。
• • 写位置比读位置晚就是 hazard。

hazard 存在的条件： 。目的是保证软件不会写出 RTL 无法正确执行的程序——RTL 的 VPU 按元素顺序处理，依赖乱序行为会出错，模拟器提前发现。hazard 检查是纯整数运算。

18. DSTEP 与 STREAM

DSTEP 是 Gated DeltaNet 的硬件实现，全程走 fp32.py：




   def _dstep(self, ins):
    q = self.tget(qk + np.arange(cols))[None, :]
    k = self.tget(qk + cols + np.arange(cols))[None, :]
    vv = self.tget(v + np.arange(rows))
    e = self.tget(np.array([g]))
    beta = self.tget(np.array([g + gs]))
    S = self.m32[wi].view(np.float32).reshape(rows, cols)
    kv = F.rdot(S, k)
    dd = F.mul(F.sub(vv, F.mul(kv, e)), beta)
    S = F.outer(S, e[None, :], dd[:, None], k)
    oo = F.rdot(S, q)
    self.m32[wi] = F.f32(S).reshape(-1).view(np.uint32)
    self.tput(o + np.arange(rows), oo)

• • 读 q、k、v、e、beta。
• • 计算 kv = rdot(S, k)。
• • 计算 d = (v - kv*e)*beta。
• • 计算 S = outer(S, e, d, k)。
• • 计算 o = rdot(S, q)。
• • 写回 S 和 o。
• • 输入先读：q、k、v、e、beta、S 都在写之前读出。
• • 行级语义：每一行 S[r] 的 kv、d、S[r] 更新、o[r] 是 行内顺序，行与行之间互不依赖。

STREAM 是更通用的流式引擎：从 TMEM 读 descriptor（isa.StreamDesc.decode），标量运算全部走 fp32.py：




   regs[dst_] = {
    I.SC_ADD: F.add, I.SC_SUB: F.sub, I.SC_MUL: F.mul, I.SC_MAX: F.fmax,
    I.SC_MIN: F.fmin, I.SC_MOV: lambda p, q: F.ftz(p),
    I.SC_RSQRT: lambda p, q: F.rsqrt(p), I.SC_RECIP: lambda p, q: F.recip(p),
    I.SC_EXP2: lambda p, q: F.exp2(p), I.SC_LOG2: lambda p, q: F.log2(p),
    I.SC_EXP2SUB: lambda p, q: F.exp2(F.sub(p, q))}[op](x, y)

• • ADD / SUB / MUL / MAX / MIN 用逐元素函数。
• • MOV 用 F.ftz。
• • RSQRT / RECIP / EXP2 / LOG2 / EXP2SUB 用复合函数。
• • U_FMMA、U_MUL、U_ADD 也是 F.outer、F.mul、F.add；REDUCE 是 F.rdot、F.chain_max。

19. 机器级调度

• • Running 是主循环。
• • Halted 表示所有切片停机。
• • Collective 表示所有 live 切片都 waiting。
• • Polling 表示某切片 WAITW 未成立。
• • HostHook 是无进展时调用 host。
• • Timeout 是重试后仍无进展。

WAITW 与 host hook 的轮询时序

• • 一旦所有能跑的切片都 polling 而没有任何进展，就调用 host。
• • host 完成外部动作后重试 poll。
• • 仍未成立就 WAITW 超时。

GATHER 的跨切片同步：




   def _gather(self):
    sl = self.slices
    key = []
    for s in sl:
        w = s.waiting.w
        key.append(((s.reg(s.waiting.rb) + w[1]) & 0xFFFFFFFF, w[2], w[4], w[5]))
    if any(k != key[0] for k in key):
        raise SimError("GATHER: slices disagree")
    vals = [s.tmem[s._tidx(...)].copy() for s in sl]
    for s in sl:
        for k, v in enumerate(vals):
            ...
            s.tmem[s._tidx(idx)] = v

• • 所有切片都进入 waiting 后才处理。
• • 先检查参数一致，防止切片走叉。
• • 从每个切片读数据，再广播写回到每个切片。
• • 处理完毕后统一 advance。

数值

20. fp32 语义与位精确

fp32.py 只覆盖浮点运算。基本运算用 numpy float32，加 FTZ 和 NaN 规范化：




   def _run(fn, *args):
    with np.errstate(over="ignore", under="ignore", invalid="ignore"):
        return _canon(ftz(fn(*[ftz(a) for a in args])))

def add(a, b):
    return _run(lambda x, y: (x + y).astype(np.float32), a, b)

• • _run 三步：ftz 输入 → 算 → ftz + canon 输出。
• • add 调用 _run，对操作数先做 FTZ。
• • _canon 把 NaN 统一成 0x7FC00000。

FTZ：




   def ftz(x):
    x = f32(x)
    if not ((x.view(np.uint32) & np.uint32(0x7F800000)) == 0).any():
        return x
    den = (np.abs(x) < MIN_NORMAL) & (x != 0)
    if den.any():
        x = np.where(den, np.copysign(F32(0), x), x).astype(np.float32)
    return x

• • 先检查是否有 denormal。
• • 如果有，替换成带符号零。
• • 快速路径：没有 denormal 直接返回。

NaN 规范化：




   def _canon(x):
    x = f32(x)
    nan = np.isnan(x)
    if nan.any():
        x = np.where(nan, from_bits(np.uint32(0x7FC00000)), x).astype(np.float32)
    return x

• • 检查是否有 NaN。
• • 如果有，替换成 0x7FC00000。
• • 避免 numpy 平台差异。

比较用 total order：

得到总序 。

不在这部分的是：整数乘加（_mm 的 einsum 与块缩放）、位级转换（isa.f2i、isa.waitw_holds）、NVFP4 的 E4M3 解码、4-bit 的 unpack 与查表、LD/ST 的搬运。

21. 复合函数

recip 实现：




   def recip(x):
    x = ftz(x)
    xb = bits(x)
    ab = xb & np.uint32(0x7FFFFFFF)
    zero = ab == 0
    big = ab >= np.uint32(0x7E800000)
    a = from_bits(np.uint32(127 << 23) | (ab & np.uint32(0x7FFFFF)))
    y = from_bits(np.uint32(RECIP_MAGIC) - bits(a)).copy()
    for _ in range(2):
        y = mul(y, sub(F32(2), mul(a, y)))
    y = add(mul(y, sub(F32(1), mul(a, y))), y)
    ...

• • 处理 zero 和 big 边界。
• • magic number 生成初值。
• • 两次 Newton 迭代。
• • 一次修正步。
• • 调整指数。

exp2 实现：




   def exp2(x):
    x = _canon(ftz(x))
    lo, hi = gt(F32(-126), x), ~gt(F32(128), x)
    xf = np.where(~lo & ~hi, x, F32(0)).astype(np.float32)
    i = np.floor(xf.astype(np.float64)).astype(np.int64)
    f = sub(xf, i2f(i))
    p = np.broadcast_to(EXP2_COEFFS[7], f.shape).astype(np.float32)
    for c in reversed(EXP2_COEFFS[:7]):
        p = add(mul(p, f), c)
    pb = bits(p).astype(np.int64) + (i << 23)
    ...

• • 处理边界：  返回 0，  返回  。
• • 范围缩减： 。
• • 7 阶 Horner： 。
• • 调整指数。

精度：exp2 1.61 ulp、log2 2.3 ulp、recip 1.16 ulp、rsqrt 1.03 ulp。

22. 量化




   def quantize_mx(x, g: int, row_mode: bool = False):
    x = ftz(x)
    rows, n = x.shape
    ax = bits(fabs(x))
    amax = from_bits(np.max(ax, axis=1))
    zero = amax == 0
    s = np.where(zero, F32(0), mul(amax, INV127)).astype(np.float32)
    inv = np.where(zero, F32(0), mul(F32(127), recip(amax))).astype(np.float32)
    if row_mode:
        d = np.zeros((rows, n // g), np.uint8)
    else:
        a = from_bits(np.max(ax.reshape(rows, n // g, g), axis=2))
        d = mx_offset(a, amax[:, None])
    invg = mul(inv[:, None], np.ldexp(F32(1), d.astype(np.int32)).astype(np.float32))
    q = q8(mul(x.reshape(rows, n // g, g), invg[:, :, None])).reshape(rows, n)
    return q, s, d

• • amax 是行最大绝对值，按位比较。
• • s = amax / 127 是行 scale。
• • inv = 127 * recip(amax) 是逆 scale。
• • 每 group 的 offset d。
• • q = q8(x * (inv * 2^d))。

量化公式：

quantize_mx 内部的浮点运算全走 fp32.py；返回值 q, s, d 写回 DRAM/ACT 时是 numpy 赋值。

23. 归约




   def interleaved_sum(a, P: int, pad: float = 0.0) -> np.ndarray:
    a = ftz(a)
    R, C = a.shape
    n = -(-C // P) * P
    if n != C:
        a = np.concatenate([a, np.full((R, n - C), pad, np.float32)], axis=1)
    part = chain_sum(a.reshape(R, n // P, P).transpose(0, 2, 1).reshape(R * P, n // P))
    x = part.reshape(R, P)
    while x.shape[1] > 1:
        n = x.shape[1] // 2
        x = add(x[:, :n], x[:, n:])
    return x[:, 0]

• • 补齐列数到 P 的倍数。
• • 重排成 [R, n/P, P]。
• • 每个 partial sum 用 chain_sum。
• • P 个 partial sum 用 pairwise 折叠。

chain_sum 用快路径 + 慢路径：先 np.add.accumulate，一旦某个 partial sum 是 denormal 就逐元素重做。

归约的  ，与 RTL 的 otpu_vtree 一致。

速度与一致性

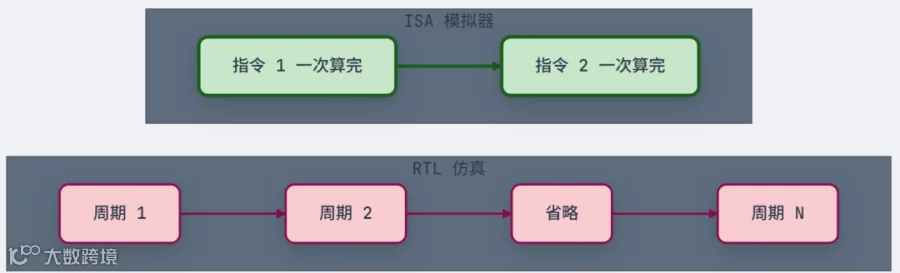

24. 为什么比 RTL 快

• • RTL 逐周期，每个周期更新所有信号。
• • ISA 模拟器逐指令，一条指令一次算完。
• • MM 指令在 RTL 里是几千周期，在 ISA 模拟器里是几百微秒。

MM 在 RTL 里：systolic 阵列跑   个周期，加上 DRAM 延迟、FIFO 等待、epilogue。在 ISA 模拟器里：用 einsum 一次算完，几百微秒。典型倍率 100–1000 倍。

其他操作的对比：

25. 与 RTL 的一致性

• • ISA 模拟器调用 fp32.py。
• • RTL 用 otpu_fp.sv。
• • tb_fp.sv 用向量测试验证两者一致。
• • 三者一致才有浮点域的 bit 一致。

一致性的三层来源：

浮点域的边界处理：denormal、NaN、inf 在 fp32.py 中显式处理；整数乘加的块缩放 sh < 0 直接丢组，与 RTL 一致；位级转换 f2i 的饱和值 0x80000000 与 RTL 一致。

总结

openTPU 模拟器的设计可以归纳成六句话：

1. 1. 三层容器：Config 是冻结配置，Slice 是状态容器，Machine 是多切片调度。
2. 2. 状态用 numpy 数组和 Python 容器：
• • DRAM 是 uint8 数组 + m32 视图，四种访问模式（批量切片、零拷贝 as_strided、字节索引、fp32 视图）。
• • TMEM 是 uint32 数组 + tget / tput，字寻址，fp32 视图读写。
• • ACT RAM 是三个独立数组：act（int8）、ascale（float32）、adoff（uint8），QACT 同时写三份，MM 同时读三份。
• • IMEM / 循环栈 / 寄存器 是 Python 容器：IMEM 是 Instr 对象列表，循环栈是 list[list[int]]，寄存器是 list[int]。
3. 3. 执行逐指令：step 处理六种控制流，execute 大分发，advance 处理循环栈。
4. 4. 数值按来源分三条路径：
• • 浮点运算走 fp32.py：VOP、STREAM、DSTEP、量化、归约、MM 的 epilogue 与 RMAX/ASCALE/ACC。舍入方式与 RTL 的 FP32 单元逐位一致。
• • 整数乘加在 numpy int64/float64 中完成：MM 的 int8 einsum 与块缩放。结果精确，不需要舍入；与 RTL 48 位累加器逐位一致，靠*"累加器足够宽"*。
• • 位级转换与条件比较在 isa.py 中：RLD 的 f2i、WAITW 的 waitw_holds、NVFP4 的 E4M3 解码。这些是 ISA 的定义，与浮点舍入无关。
5. 5. 一致性三层保证：浮点域靠 fp32.py 的语义，整数域靠累加器足够宽，位级域靠 isa.py 的定义。
6. 6. 搬运不做数值运算：LD/ST、TMEM/DRAM 读写、ACT/ascale/adoff 写入、寄存器与 PC 更新，都是 numpy 赋值或纯 Python 整数。

设计哲学：逐指令、逐位、可检查。不做时序，但保证结果与 RTL 逐位一致——这就是它能作为 RTL 金标准、同时比 RTL 快 100–1000 倍的原因。
