中子检测：从射线产生到工业应用

引言

——

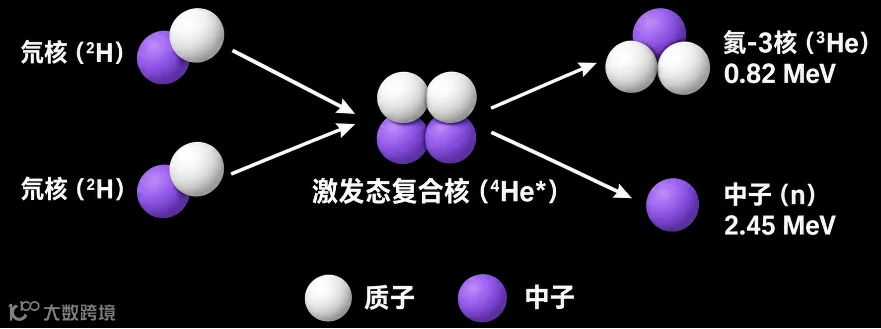

D-D反应的中子产生机制是：

两个氘核结合形成激发态复合核⁴He后立即衰变，放出³He与一个中子

中子管是紧凑型中子发生器的核心部件。典型密封中子管内部集成储气单元、离子源、加速电极和靶，分别承担供气、电离、加速和产生中子的功能。由于高压绝缘、工作气压控制、离子束稳定，以及靶的散热难以控制等技术原因，制约了中子输出和长期运行的稳定性。

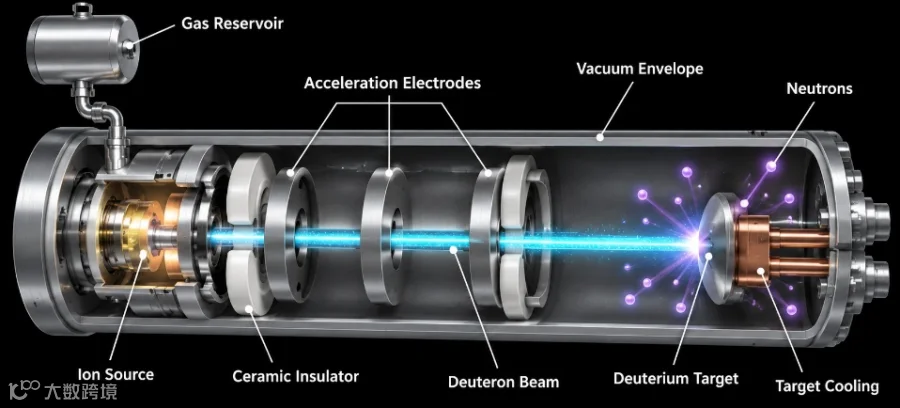

中子管结构示意图

D-D管和D-T管直接产生的均为快中子。用于成像时，通常需要热中子，因此通常需配置慢化器，使中子通过多次散射降低能量，再利用准直装置限定束流方向；获得冷中子则需专门的低温慢化系统。因此，从中子管到成像设备，还需围绕检测对象完成能谱与束流设计。

中子有多种应用领域，既能用于观察物体内部结构，也能通过核反应信号分析材料成分。面向工业检测与材料研究，典型应用包括中子成像、中子活化分析（NAA）和中子深度剖析（NDP）。

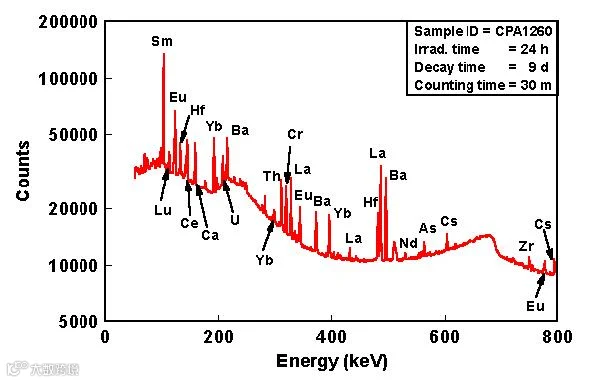

中子活化分析典型伽马谱

2. 中子深度剖析（NDP）

由于特定元素俘获中子后会释放带电粒子，因此根据粒子穿出材料时的能量损失，可推算例如锂、硼等特定元素所在的位置深度、浓度分布等信息，用于半导体掺杂、薄膜及涂层分析研究。

3. 中子成像

中子成像是中子技术在工业无损检测中的重要应用之一。由于中子束穿过样品时，不同材料对中子的散射和吸收程度不同。探测器记录透射强度的空间分布，形成二维投影；结合多角度采集与CT重建，还可获得三维图像。

对于单能窄束穿过均匀材料的理想情况，透射强度满足：

其中I 和 I₀分别是透射和入射强度，x为穿透厚度，ΣE是宏观衰减系数，和材料组成、原子数密度和中子能量相关。

在具体应用中，中子成像可观察部分金属构件内部的水、油及聚合物分布，例如新能源电池电解液浸润检测、核工业、航空航天火工品结构检测，金属和煤炭智能选矿分析等。

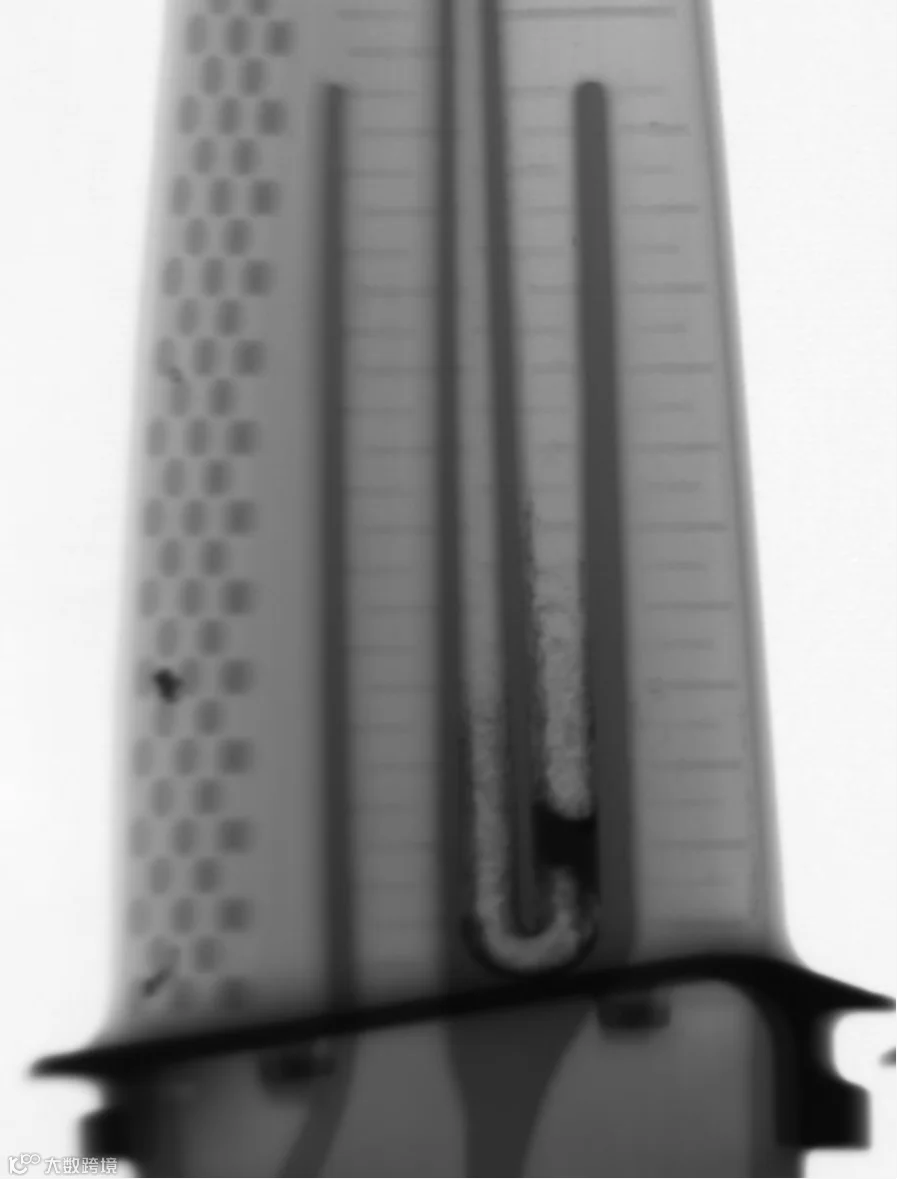

航空航天火工品成像图

中子束与X射线均可以用于成像检测，但成像的差异主要来自它们与物质作用方式的不同，X射线主要与核外电子相互作用，而中子主要与原子核相互作用。X射线的衰减通常随待测材料的原子序数增大而增强，中子衰减则随元素及同位素变化而变化，不呈简单的单调关系，因此二者能够提供不同的成像效果。

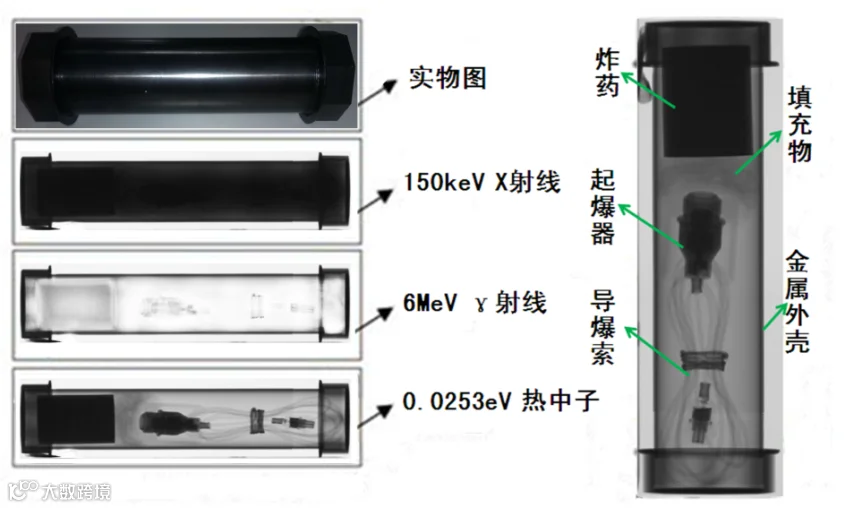

中子束成像检测和其他检测手段的效果对比

中子成像更擅长对含氢材料的分布和缺陷进行检测
