起步区都市阳台东组团国际学校项目，是济南新旧动能转换起步区重点教育配套工程，肩负完善区域公共服务、擦亮城市功能品质的重要使命。山东同圆工程管理咨询有限公司作为本项目全过程咨询单位，牵头搭建全过程咨询牵头、施工单位实施、建设单位监督、各参建方协同参与的BIM协同工作模式。项目紧扣“管控质量、提升品质、节省造价”主线，搭建覆盖方案设计、初步设计、施工图设计直至竣工交付的全周期数字技术应用体系，为项目科学决策与精细化落地筑牢统一数据底座。
项目概况
该项目位于济南新旧动能转换起步区大桥街道都市阳台东组团，北侧为片区共享活力街区，南侧沿黄河生态风貌带。
项目总用地面积约9.67万㎡，总建筑面积约13.9万㎡。建设内容：1#外籍子女学校及初中部学生宿舍、2#外籍人员子女学校、3#楼国内教学综合楼、4#高中部学生宿舍、5#教师公寓、6#艺体综合中心、7#外籍人员子女学校门卫、8#国内教学门卫。

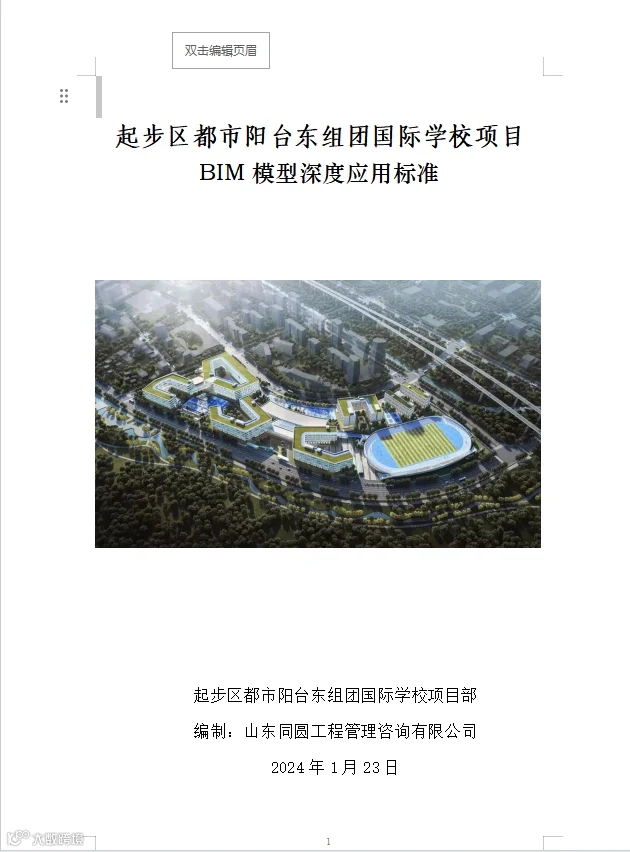

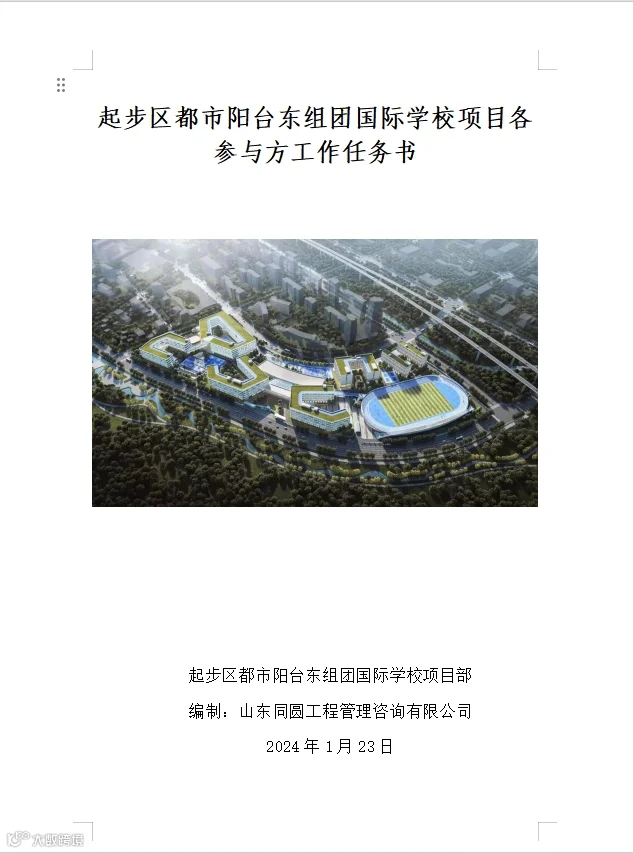

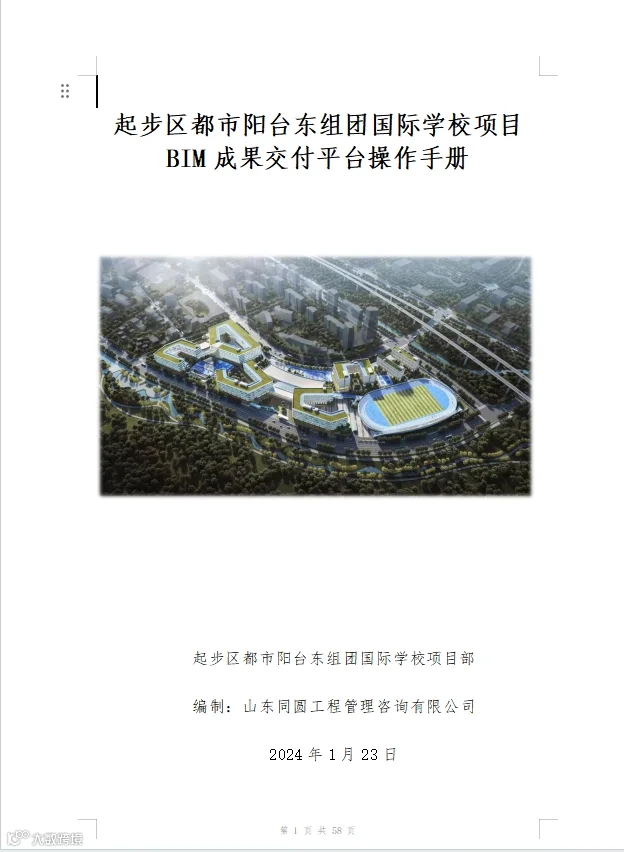

项目启动初期，同圆咨询牵头编制BIM总体实施方案、BIM应用标准、管理考核办法及数字化成果移交方案，清晰界定各专业模型的建模内容、精度等级、交付格式与协同流程，为本项目后续BIM工作有序落地筑牢制度基础。

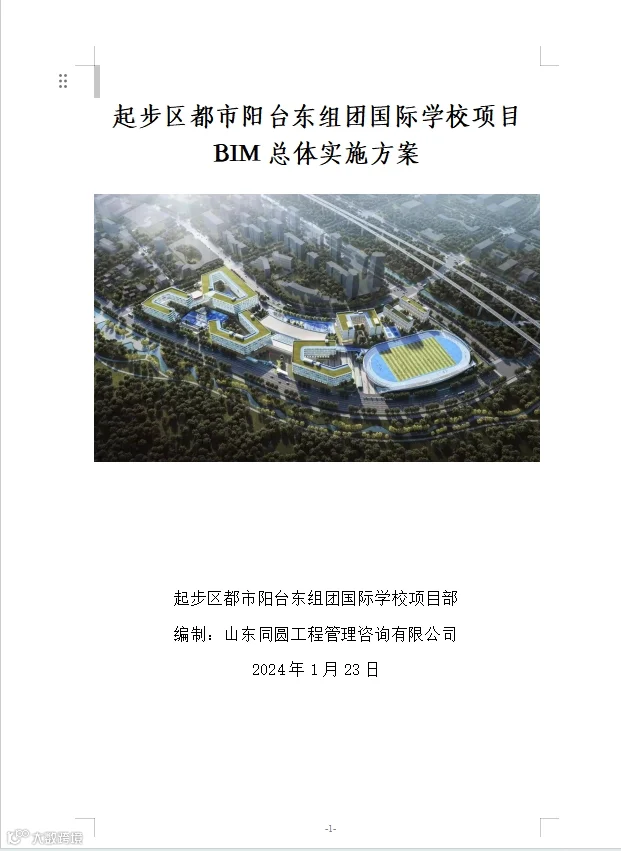

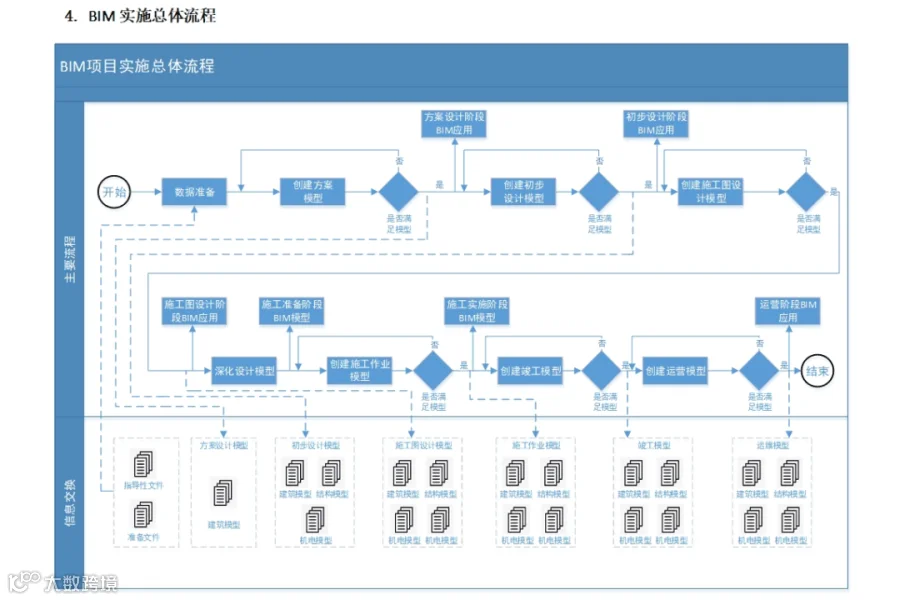

项目BIM总体实施方案
项目重难点分析
国际学校功能复合多样、人流流线交叉繁杂，教学、运动、宿舍及公共配套空间对净高、采光、通风、精装品质均有着严苛要求；项目机电专业系统多、管线排布密集，依靠传统二维图纸很难提前排查错、漏、碰、缺问题。加之参建单位众多，信息孤岛现象明显，设计、施工、管理数据难以打通共享。
项目重难点分析
项目面临工期紧、参建团队多、建设标准高、净高控制难度大等多重挑战，传统二维图纸、分散式管理模式，无法前置预判管线冲突，也难以打通设计到施工的管理数据链条。同圆咨询依托BIM技术统筹整合各方设计资源、提前预判技术风险，依托统一数据底座、标准化交付、全过程留痕机制，有效提升多专业协同效率与设计质量，为本项目高质量实施打造可复制的数字化管理范式。
此外，项目场地与周边环境、市政配套衔接关系复杂，土方平衡、竖向设计敏感度高，不同方案土石方量差异巨大，对场地研判与方案比选提出较高要求。项目采用无人机采集现状影像，结合影像处理搭建场地现状三维模型；通过倾斜摄影联合工程勘察测量手段，快速、精准获取场地现状地面三维信息，支撑竖向及土方方案优选。
倾斜摄影现状模型
BIM应用及管理成效
（1）方案与初设阶段：多源融合，三维校核
方案阶段，项目将无人机倾斜摄影现状模型与BIM设计模型深度融合，通过像控点布设与数据处理，实现毫米级地形精度（6#控制点H值误差±3mm），快速掌握现场地形、周边建筑、市政配套及耕地林地情况，为场地竖向设计、土方平衡和市政配套分析提供可靠依据。借助BIM可视化优势，团队对多版方案进行三维比选与效果论证，直观展示建筑与周边环境的协调性，并通过VR全景辅助业主科学决策。

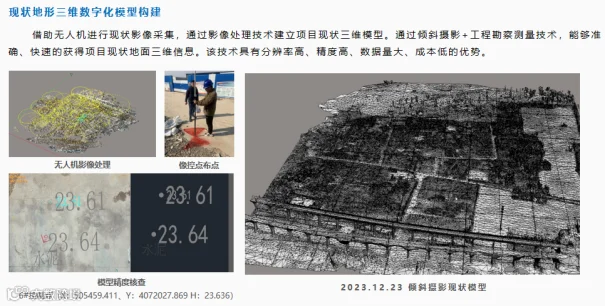

现状地形三维数字化模型构建
规划方案三维数字化展示
项目现状与周边市政配套基础设施分析
场地竖向设计分析
项目建设方案比选
两版设计方案差异分析

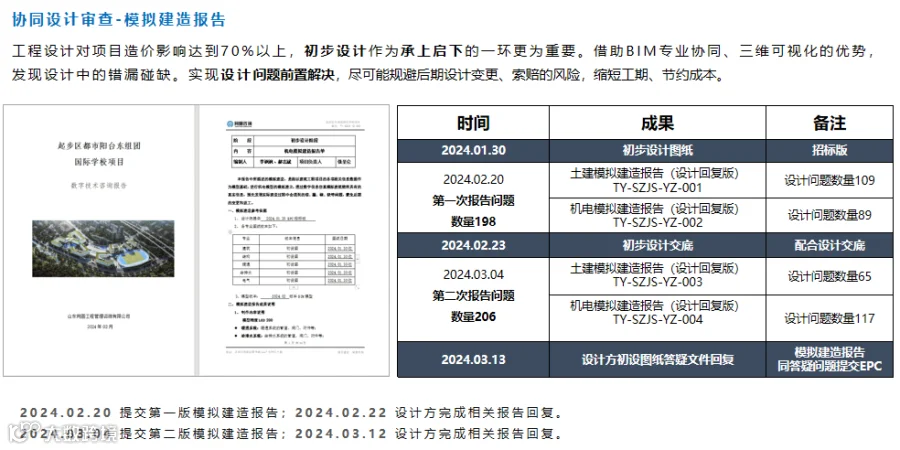

初设阶段，全专业BIM模型按LOD200深度递进建模，系统开展建筑结构平立剖检查、碰撞检测、净高分析、天花综合排布和建筑性能模拟。通过模拟建造报告，累计前置解决设计问题400余处，显著减少后期变更与索赔风险。

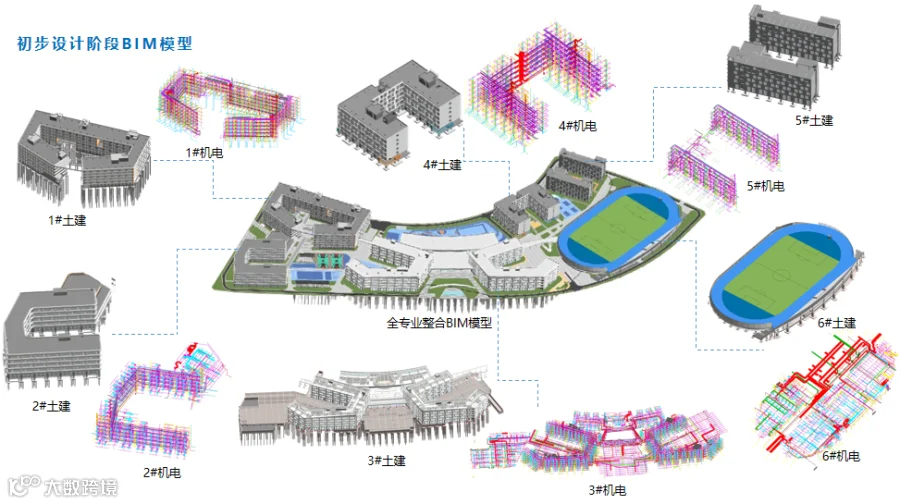

初设阶段BIM模型
协同设计审查
设计协同审查、设计验证（土建）

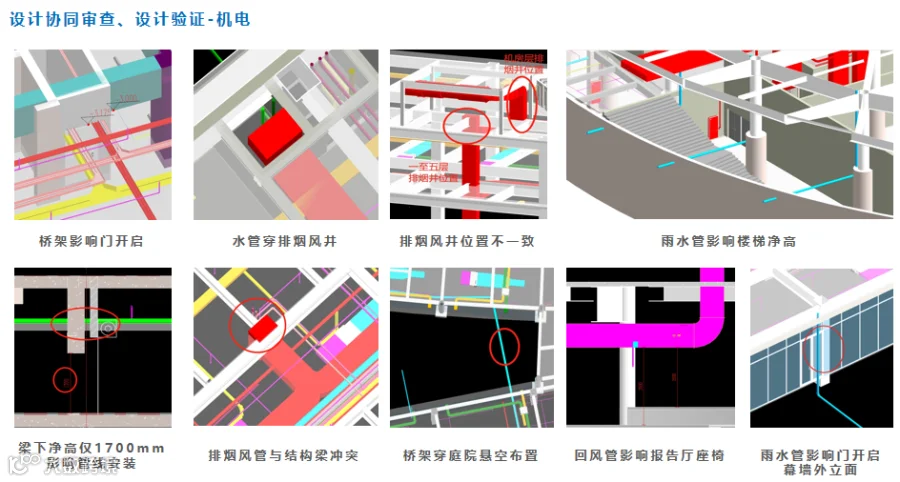

设计协同审查、设计验证（机电）
重要设备机房验证
方案、初设对比分析
净高分析
地下车库净高分析
地下车库净高验证、优化
面积统计
日照分析
建筑性能分析
（2）施工图设计阶段：全专业建模，问题闭环

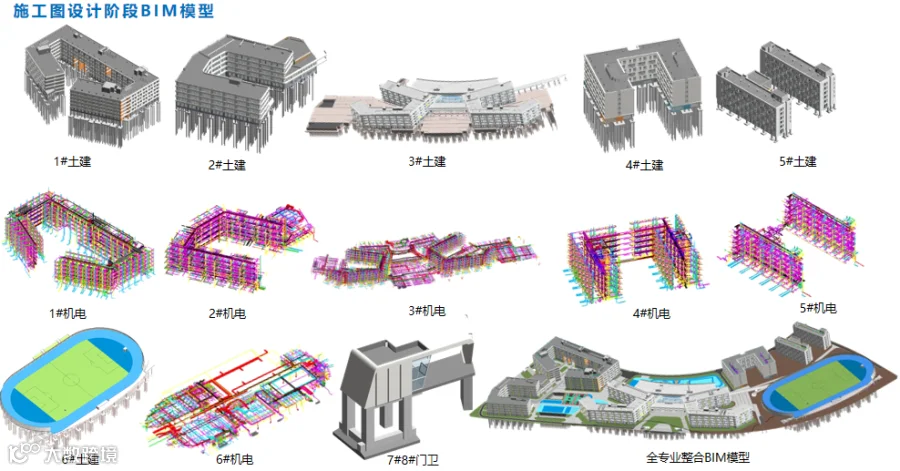

施工图设计BIM模型
施工图设计阶段，项目BIM模型深化至LOD300，打通建筑、结构、机电、幕墙、精装、景观等全专业模型集成。针对本项目两家设计单位协同、标准不一、图纸量大繁杂的管理难点，同圆咨询创新搭建“施工图交底会 — 专业深化协调会 — 净高专项评审会”三级会议协同体系，以BIM可视化方式直观研判碰撞与设计问题，同步将优化建议纳入图纸会审文件，经总包单位签字确认，落实问题闭环销项。阶段内累计排查、协调并闭环解决各类设计问题643项，以BIM协同管控筑牢施工图设计质量防线。

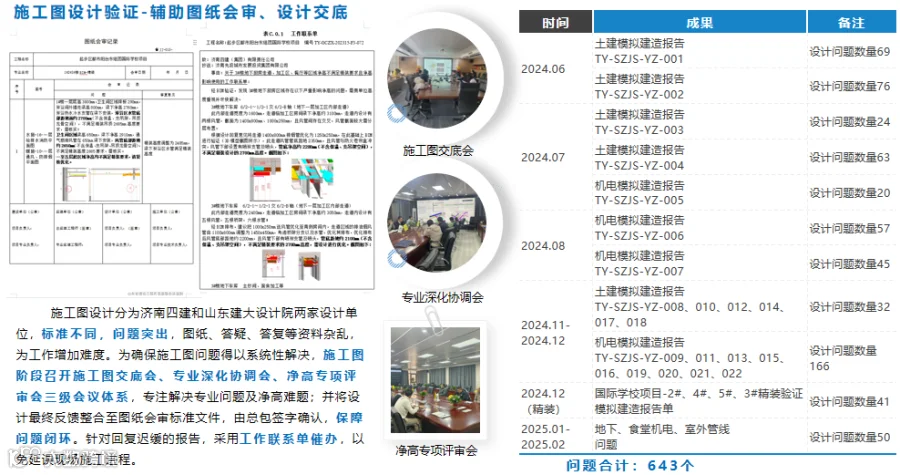

施工图设计验证
施工图设计碰撞检测
初设、施工图精装吊顶高度比对验证
预留预埋验证
施工图深化期间，BIM模型成为各专业“对图会审” 的共同语言。项目地下车库4-4～4-6交4-B轴行车道，梁下净高为2700mm，原有管线布置后管底净高仅有1700mm，达不到车道通行标准。通过BIM管综精细化调整管线走向与排布方案，车道管底净高优化至2350mm，顺利满足行车通行要求。
管综排布优化
消防泵房验证、优化

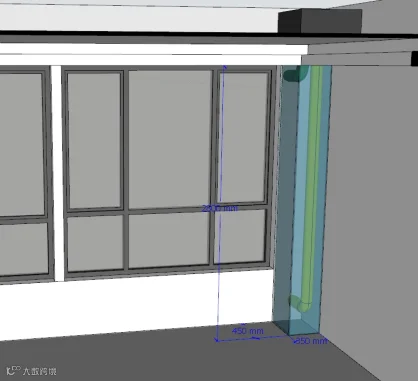

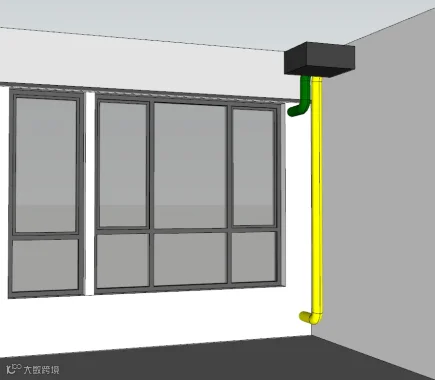

如5#楼教师公寓，我们借助BIM冲突检测，提前排查风管与窗扇开启的干涉问题，同步辅助敲定壁挂新风机规格与布设路径，从设计源头规避后期返工隐患。依托BIM模型，我司联合施工图设计单位研讨形成两套优化方案：
方案一：新风机出墙风管由平行排布调整为上下排布，管道采用精装包封处理；
方案二：选用壁挂式新风机组。
方案一
方案二
经综合比选，确定采用方案二，并提供壁挂新风机外形参数。BIM团队对设备尺寸、阳台推拉门房间新风引入方案逐一复核验证，彻底化解风管与窗户的碰撞矛盾，保障方案可落地，有效降低返工风险。BIM同步核查墙垛宽度，确认设备安装空间满足要求；针对带阳台、设置推拉门的房间，结合总包方案，利用推拉门上方空间敷设新风管路。
（3）施工阶段：虚拟建造，精细落地
进入施工阶段，以施工图BIM模型为基底，进一步深化为施工模型，沿着“复杂区域专项优化—节点三维交底—场地布置与工程量管控”这条主线，推动BIM成果落地实施。

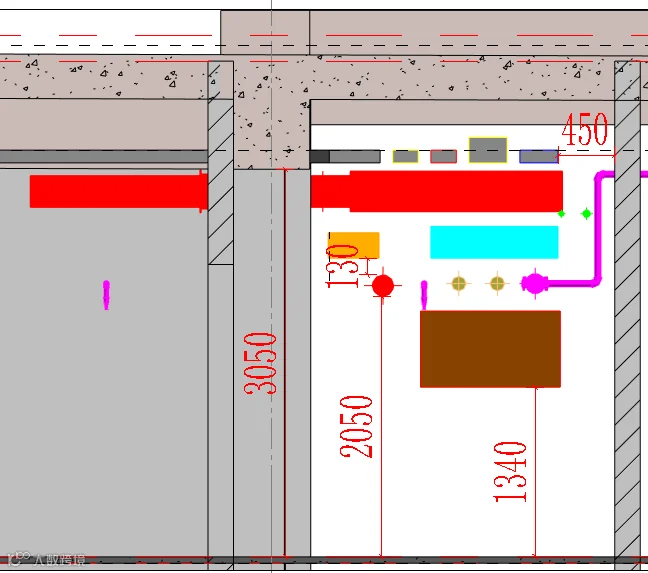

地下餐厅管线冲突BIM优化：地下餐厅走道梁下净高3050mm，区域内集中排布5根风管、5组桥架、6根水管，按原设计排布后净高不足2000mm。BIM团队多措并举开展管综优化：将排油烟风管调整为1000×300规格、桥架改用扁平型（700×100/400×100）、风管分层错台布置，最终走道吊顶高度优化至2400mm，在符合规范前提下，保障地下餐厅使用体验。
优化前管线布置 优化后管线布置
4#楼宿舍走道及房间净高提升深化：4#楼一层走道原有主管双层排布，竖向空间占用大。经BIM深化调整桥架、消火栓、喷淋、给水管线路由，走道仅保留必要管线，吊顶高度由2450mm提升至2600mm；宿舍房间内把DN100喷淋干管上翻紧贴楼板底部，满足《宿舍建筑设计规范》房间净高≥3.40m的硬性要求，同时配合精装封包，化解采暖立管与衣柜的空间干涉问题。
优化后现场管线布置
电子样板间：依托电子样板间开展1:1可视化模拟，提前精准识别精装专业碰撞隐患，定向优化调整，统筹平衡使用功能与装饰观感，兼顾精装工程的实用性与美观度。
精装设计阶段借助BIM开展多方案比选，以1#、4#楼宿舍门型调整为例，搭建电子样板间直观呈现不同方案效果差异，助力业主高效定版决策，节约实体样板的建造成本。

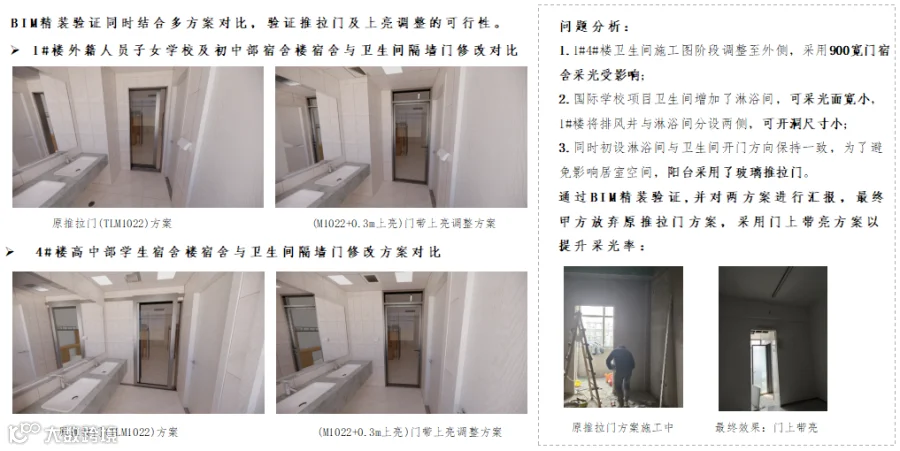

门型分析
泳池机房专项优化
室外管网专项优化
（4）数字协同管理平台：平台赋能，信息集成，管理留痕
数字协同管理平台—国际学校项目看板及平台模块
依托同圆咨询数字协同管理平台，项目实现BIM模型轻量化应用，支持网页、手机、PC三端同步漫游、剖切、信息录入、三维批注及资料挂接。平台通过标准化目录树拆解各阶段工作任务，覆盖设计、造价、招采、质量、安全、进度、成本合同、多方协同等业务模块，打通问题发起、流转、整改、销项全流程闭环。构建“决策有依据、实施有协同、过程有记录、成果有档案”的数字化管控体系，有效提升各参建方协同效率与项目精细化管控能力，减少信息差带来的返工、工期延误风险。

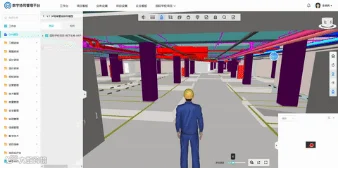

轻量化模型管理
各参建单位依托数字协同管理平台，可视化查阅项目BIM信息，实现设计、施工问题即时沟通反馈，高效开展风险管控与多方协同。
任意角度剖切 查看构件信息
模型视口问题关联 仿真漫游测量
质量安全、协同管理
以BIM模型为载体开展现场三维交底、实体比对，辅助快速处置现场质量安全隐患，保障问题及时闭环，强化施工全过程质量安全管控。
技术管理
依托BIM模型、数字协同管理平台与设计管理体系联动，高效便捷推动设计问题优化落地。设计问题可在模型中精准定位，通过平台标准化流程落实责任主体，问题处置进度一键汇总、实时掌控。
问题自动定位 明确责任 技术问题处理进度汇总
实践总结
技术价值
项目打造多源数据集成与BIM深度融合应用能力。在土方方案比选中，精准算量；借助建筑性能模拟分析，保障项目绿色指标达标，为校园低碳运营筑牢基础。项目同步沉淀一套可复制、可推广的数字技术成果交付标准，包含模型、报告、图纸、视频等多类成果载体。
管理价值
BIM应用与全过程咨询管理深度融合，推动设计问题前置排查、多方协同提效、管理过程全程留痕，大幅降低信息不对称造成的返工与工期延误风险。项目沉淀的数字化成果、标准模板与协同实施经验，既锤炼了团队数字化实施能力，也为同类复杂教育建筑项目输出可复用的数字化协同方案，同时为公司全过程工程咨询平台迭代升级、数字化转型积累了扎实的实践样本。
结语
都市阳台国际学校项目的数字化实践，是全过程咨询+BIM+数字协同管理平台一体化服务模式的生动实践。同圆咨询将持续以数字技术赋能工程建设提质增效，推动BIM应用从单点技术运用，向企业管理、项目管控全链条延伸；坚持以数据支撑科学决策、以协同保障工程品质、以精细化管理创造价值，持续为客户打造精品工程，助力城市高品质教育配套建设。
