2μm视觉定位+按需供料：让传统丝印坐不住了

一、传统丝印，到底卡在哪儿

先进封装和精密线路制造往微型化、高密度、多品种小批量走。但网版转移这套工艺跟着走了几十年，瓶颈越来越明显：

❌ 网版制作周期长。从Gerber文件到实际上机，中间隔着钢网加工、晒版好几道工序。研发打样最怕这个——图改一版，就得等一版钢网。

❌ 对位容易偏差。靠机械定位和夹具，短版没问题，连续量产时间一长就漂移，批次一致性难保，返工成本算到头上一分不少。

❌ 耗材浪费大。刮刀一刮，整版开孔同时漏膏。溢胶、缺涂、厚差波动都是这么来的，洗版还有残留。锡膏、油墨、胶材，哪一样都不是白菜价。

多品种小批量更尴尬：每换一次型，制版、晒版、清洗整套重来，换线时间全耗在这些不产生价值的工序上。

二、展威的思路：把"漏"换成"打"

展威科技PCB喷涂打印机，走的是纯数码无网版路线：不制版、不晒版、不洗版，Gerber等数字文件直接导入，图形输出全交给喷阀。

±0.02mm加工精度2μm视觉定位精度

350×350mm工作台尺寸100kg工作台承重

40m/minXY运行速度4kW整机功率

2μm什么概念？一根头发的直径在几十微米量级，2μm只有它的几十分之一。视觉定位做到这个量级，喷印位置就不靠人手和夹具死磕了。

▲ 展威科技PCB喷涂打印机

三、画张图：丝印是"漏"，喷涂是"打"

▲ 传统丝印与数码喷涂工艺路径对比

传统丝印：锡膏是"漏"过网孔的。刮刀给压力，整版开孔同时转移。所以对位靠版、用料靠刮，所有边界条件都绑在那张网版上。

数码喷涂：图形是"打"上去的。喷阀按Gerber数据逐点定量落料，不碰的地方不落料；相机盯着基板Mark点实时纠偏，把"打偏"这件事基本摁住。

一张网版把上下限都焊死了，一套数字文件把上下限都打开了——这是两条路最根本的区别。如今无网版数码喷涂已经成为替代传统钢网印刷的重要技术路线，展威这台设备想做的，是把精度、柔性、良率、耗材经济性一次性解决。

四、三个硬功夫

01纯数码无网版：换型从"等版"变"切程序"

• Gerber文件直接导入，钢网加工、晒版、清洗这些工序全省

• 换型只在系统里切换程序，打样和换线时间大幅压缩

• 硬板、软板FPC、厚薄板、异形板都兼容，自动适配不同板厚与翘曲公差，治具不用大改

研发打样、客制化快速交付、多品类混线生产，这三类场景吃这套架构吃得最舒服。

02 2μm视觉定位+按需控料：精度和成本一起要

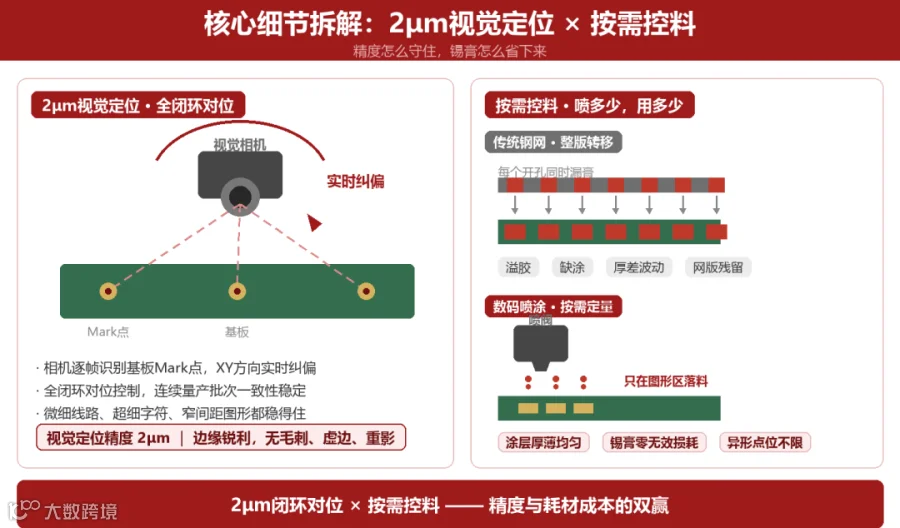

▲ 2μm视觉定位闭环与按需控料原理

定位侧：相机逐帧识别基板Mark点，全闭环对位控制，长时间连续量产下批次一致性稳得住。微细线路、超细字符、窄间距图形都能喷，成型边缘锐利清晰，无毛刺、虚边、重影。

用料侧：按图形区域定量控料，涂层厚薄均匀一致，溢胶、缺涂、厚差波动从源头减少。锡膏、油墨、胶材的无效损耗降下来，长期量产的耗材账好看不少，也顺带接了绿色制造的题。

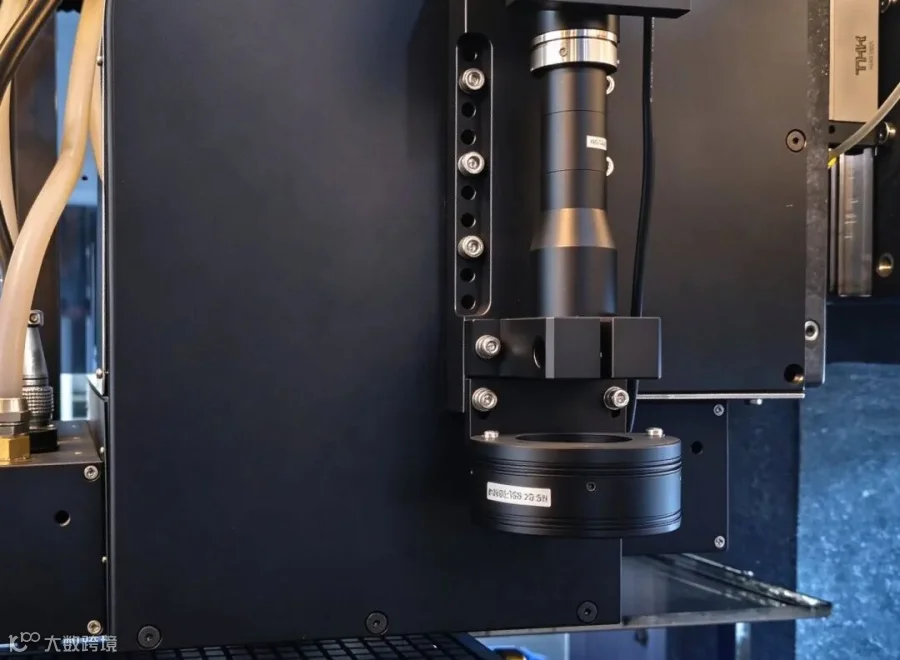

▲ 喷阀与视觉相机模组特写

03制程适配面广：不止于锡膏

这台设备的工艺兼容性铺得比较开，几个落地场景：

• 纳米锡膏喷印：微量、定点喷射，面向微连接、倒装封装等精密焊接场景，突破传统钢网在微小间距、异形点位上的加工局限

• COB/GOB填缝喷黑：模组填缝黑化，遮光一致性更好，保护芯片与引线结构

• 数码底涂与COG面涂：基板/玻璃基板的功能性底涂与可控薄涂，保障后续工艺结合力，适配显示封装制程

• 光刻机喷印配套：配合光刻流程完成辅助喷印

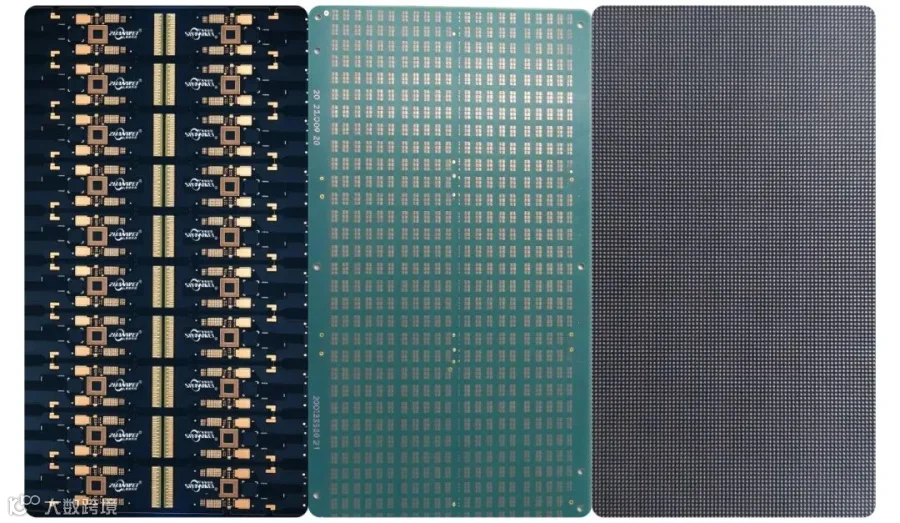

▲ 精密喷印样品：从密集阵列到精细线路

五、传统丝印vs数码喷涂

六、展会信息：去8A12看看

2026 CPCA Show Plus，展威科技带着这台设备到场。

2μm定位什么水平、按需供料到底能省多少，去展位聊比看文章直观。做先进封装和高端PCB的朋友，顺手加进行程。
