前五篇配置的是「基础」控件：文本、数字、选项、成员和日期时间。本篇配置左侧「高级」中的控件，用于照片、录像、文件、地址、颜色、纹理、坐标和自动编号。
添加方式相同：把控件拖进表单，再在右侧「字段属性」中设置。除坐标外，字段宽度都与单行文本相同，可选 1/4、1/3、1/2、2/3、3/4、整行。照片、视频、地址、附件通常设为整行。
一、图片
图片用于上传现场照片，例如开孔照片。表单中该字段为上传区，可点击选择、拖拽或粘贴。
校验有四项，按需要勾选。勾选必填，就必须上传图片。仅允许传一张图片：勾选后该字段只能上传一张，不勾选时可上传多张。自动压缩图片：勾选后设置压缩大小，图片上传后系统按该设置自动压缩。设置单个图片大小：勾选后限制单张体积，可选不超过10M、不超过30M、不超过50M。

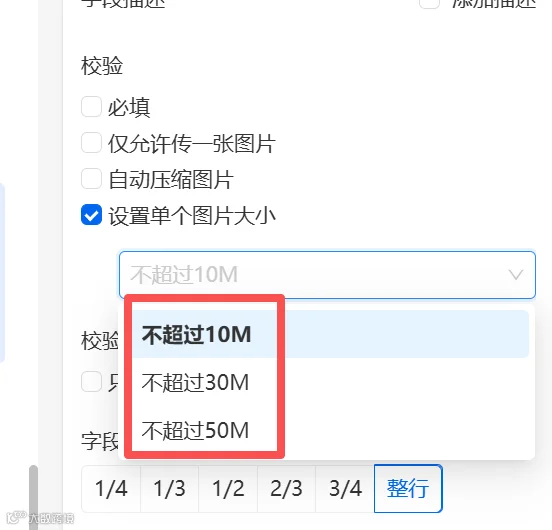

图1 图片的单张大小上限
二、视频
视频用于上传现场录像，例如终孔视频。上传区支持点击选择、拖拽或粘贴，文件格式为 .mp4。
视频大小限制单个文件体积，可选不超过100MB、不超过500MB、不超过1000MB。视频数量限制该字段最多上传几个，可选 1 到 5。校验可勾选必填、只读。
图2 视频的字段属性
三、地址
地址用于选择省、市、区县，例如项目地址。项目中点击该字段，按省、市、区县逐级选择。
图3 项目中按省市区选择地址
类型决定录入到哪一级。省市区只选到区县。省市区+详细地址在区县之后还可填写街道、门牌。在项目信息中配置地址时，可勾选新建项目时显示，创建项目时就会出现该字段。校验可勾选必填、只读。

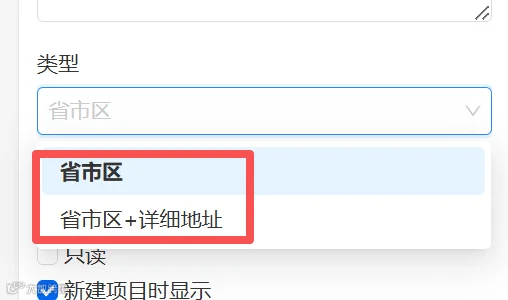

图4 地址的两种类型
四、附件
附件用于上传文档、压缩包等文件。上传区支持点击选择、拖拽或粘贴。
附件大小限制单个文件体积，可选不超过10M、不超过30M、不超过50M。附件格式按类勾选：文档类包括 .txt、.md、.pdf、.doc、.docx、.ppt、.pptx、.xls、.xlsx；图片类包括 .jpg、.jpeg、.png、.gif、.svg；媒体类包括 .mp3、.mp4；其他包括 .zip、.rar。校验可勾选必填、只读。

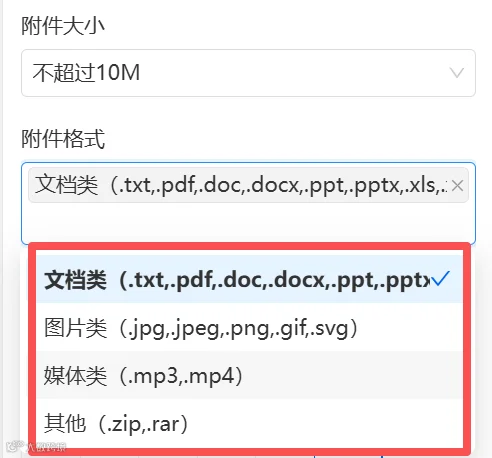

图5 附件格式按类勾选
五、颜色选择器
颜色选择器用于指定颜色，例如标准地层表中的填充色。项目表格中该字段显示为色块。点击色块打开调色板，可用色盘、HEX / RGB 数值或常用颜色指定颜色。
默认颜色是新建记录时的初始颜色。在字段属性中点击色块，用同一套调色板设置。校验可勾选必填、只读。

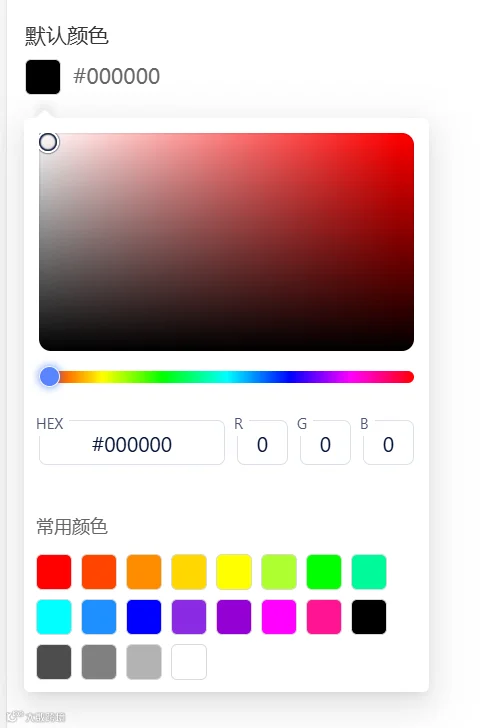

图6 设置默认颜色
六、纹理
纹理用于从数据资源的纹理库中选择图例填充，例如标准地层表中的纹理。项目中点击选择纹理，先选择纹理类别，例如岩土YS5204，载入该类别下已上传的全部纹理；需要时按名称搜索，点选后确定。校验可勾选必填、不允许重复值、只读。

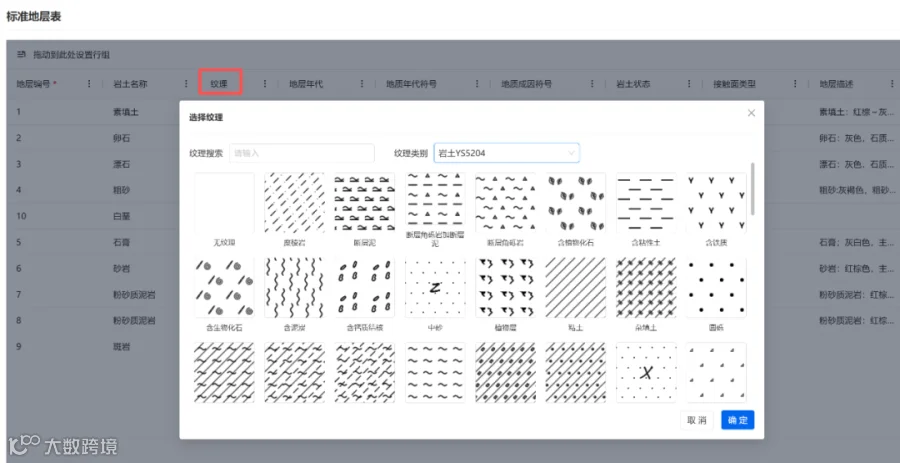

图7 按纹理类别选择纹理
七、坐标
坐标用于同时记录平面坐标和经纬度，例如钻孔一览表中的孔位。拖入后包含四项：X坐标、Y坐标、经度、纬度。其中一组由用户填写，另一组按项目坐标系换算。项目未配置坐标系时，经纬度框显示未设置坐标系。
图8 坐标字段包含 XY 与经纬度
可编辑项决定填写哪一组。选择 xy坐标，只编辑 X坐标、Y坐标，经纬度由坐标系换算。选择经纬度，只编辑经度、纬度，XY 坐标由坐标系换算。必填打开后，可编辑的那一组必须填写。字段宽度只有 1/2 和整行。
八、流水号
流水号按规则自动生成编号，例如项目编号。项目中该字段显示为自动生成无需填写，提交记录时按规则生成，不能手工改号。
规则按从上到下的顺序拼接，可添加多条，并用左侧手柄调整顺序。自动计数由系统预置，只允许修改，不能删除。其余规则点击添加后选择：提交日期只能添加一次，按 20180101 这种年月日写入编号；固定字符可多次添加，用于前缀或分隔符；数据模板字段可多次添加，把当前表中已有字段的值写入编号。

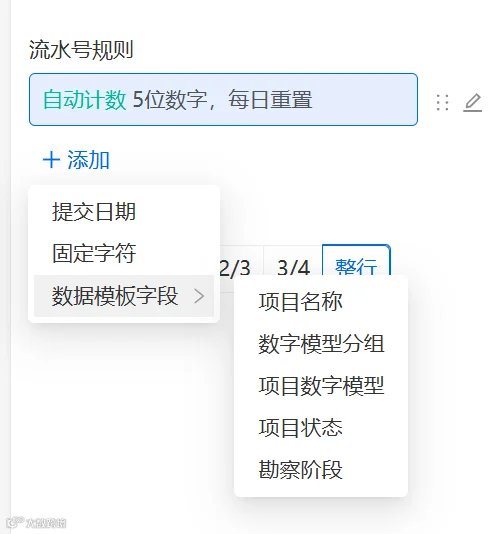

图9 流水号可添加的规则
自动计数在其编辑项中设置。初始值是计数起点。打开位数固定后设置计数位数，位数决定一个重置周期内可生成流水号的最大数量。建议日均单据少于 1000 设 4 位，少于 10000 设 5 位。重置周期可选每日重置、每月重置、每年重置，到期后从初始值重新计数。选择每日重置时，每天 00:00:00 自动从初始值重新开始。
图10 自动计数的计数设置
