openTPU：面向 FPGA 与 ASIC 的开放 AI 加速器

一个由 AI 智能体参与设计、从 Python 内核一路走到 ASIC 的开放加速器栈。

目录

 1. 设计定位与机器模型 🧠
 2. ISA：指令总览 ⚙️
    2.1 计算类
    2.2 量化类
    2.3 搬运类
    2.4 控制类
    2.5 同步类
 3. 编译器与 ol 语言 🐍
    3.1 五种 layout
    3.2 layout 转换指令
    3.3 dot 的语义
    3.4 fusion peephole ✨
    3.5 硬件循环与地址寄存器分配 🔁
    3.6 TMEM 分配
 4. 存储层次与数据移动 🗄️
    4.1 TMEM 🧠
    4.2 DRAM 与适配器 🚚
    4.3 量化格式 🎚️
    4.4 数据移动的层级与瓶颈 🔍
    4.5 KV cache 的组织 📦
 5. MXU 与数值 🔢
 6. VPU 与流引擎 ➗
 7. 模型映射 🧠
    Qwen3 / Llama 类 📘
    LFM2 🌊
    Qwen3.5 🌀
    Gemma 4 💎
    MoE 🧩
 8. 卡上性能 ⚡
 9. 目标描述与后端架构 🎯
    9.1 四层目标描述
    9.2 语义契约的三方实现
    9.3 三种后端
    9.4 主机驱动与 DMA 细节
    9.5 主机工具链
 10. FPGA 板级 🛠️
    YPCB-00338 🟢
    BCU1525 🔵
 11. ASIC 流程 🏭
    设计点
    11.1 nangate45-small 参考 🥇
    11.2 宏放置迭代 🧱
    11.3 SW_REG 🛡️
    11.4 OpenLayout 🗺️
    11.5 TMEM 按读者放置 🧭
 12. 验证与工具 🔬
    12.1 三方比对
    12.2 可观测性
    12.3 主机 DMA 与主机软件
 13. 风险与开放项 ⚠️
    13.1 硬件路径
    13.2 板级与主机
    13.3 软件与流程

1. 设计定位与机器模型 🧠

openTPU 是单指令流、多单元的 AI 加速器：一个 sequencer 每周期发一条 8×32-bit 指令，五类单元执行。每个 slice 有私有 DRAM、TMEM、ACT RAM、IMEM 与 16×32-bit 寄存器堆；slice 间只通过 collective 通信。

图解读：

• • sequencer 每周期发一条 8×32-bit 指令
• • 五类单元：DMA、MXU、VPU、Quantizer、Collective
• • 每个 slice 私有 DRAM、TMEM、ACT RAM、IMEM
• • 每个 slice 有 16×32-bit 寄存器堆
• • slice 间只通过 collective 通信
• • MXU 从 DRAM 流式读权重，读 ACT RAM，写 TMEM
• • VPU 与 TMEM 双向读写
• • Quantizer 读 TMEM，写 ACT RAM 与 DRAM 的 KV
• • DMA 在 DRAM 与 TMEM 之间搬运

关键参数：

• • D：MXU 深度 = 量化块大小，设计 128
• • 测试常用 32
• • MCOLS：MXU 列数，卡上 4
• • LANES：VPU lane 与 TMEM bank 数，8
• • PAIR：4-bit 列复用开关
• • DSTEP：DMA 状态步进开关
• • STREAM：流引擎开关

📐 语义契约由 compiler.py、isasim.py、rtl/ 三方维护：模拟器是规范，RTL 必须逐位一致。

没有 cache，没有隐藏调度：每次数据移动都是显式指令，所以 trace 能逐周期解释性能。

2. ISA：指令总览 ⚙️

每条指令固定 8 个 32-bit 字：w0 是控制字，包含 opcode、寄存器号与 flags；w1~w7 按 opcode 解释为地址、形状、步长或立即数。

💡 设计哲学：没有隐式数据移动。每次搬数据、换 layout、量化，都是一条指令。

2.1 计算类

• • MM：矩阵乘核心
• • 从 DRAM 流式读权重
• • 乘 ACT RAM 里的 int8 激活
• • 精确整数累加
• • K 全部加完才做一次 fp32 epilogue
• • ACC 累加
• • ASCALE 按行缩放累加器
• • RMAX 行最大值折进 epilogue
• • PAIR 4-bit 列复用，吞吐翻倍
• • VOP：向量运算
• • 逐元素：ADD/SUB/MUL/MAX/MIN/ABS/COPY/FILL
• • 归约：RSUM/RSSQ/RDOT/RMAX/ARGMAX
• • 复合：EXP2/EXP2SUB/RECIP/RSQRT/LOG2
• • 秩一：OUTER
• • B 操作数广播：FULL / ROW / COL / SCALAR
• • DSTEP：线性递推状态步进
• • DeltaNet / Mamba2 / GLA / RetNet
• • 状态在 DRAM 原地更新
• • 状态不进入 TMEM
• • STREAM：流引擎泛化
• • descriptor 编程 A / SCALAR / U / Q 四阶段
• • 覆盖整个线性递推家族

2.2 量化类

• • QACT：TMEM fp32 → ACT RAM int8
• • 每行一个 scale
• • 每 D/4 子块一个二进制偏移
• • CSCALE 把列 scale 折进量化
• • RSCALE 把行 scale 折进量化
• • DUP 是 PAIR 的伴侣
• • QST：TMEM fp32 → DRAM int8
• • 用于 KV cache 写入
• • K 是 token-major
• • V^T 是 dim-major
• • es 元素步长统一两种布局
• • HALF 只写前半行

2.3 搬运类

• • LD：DRAM 到 TMEM
• • DMA 内部按 burst 打包
• • 每周期搬 D/4 或 LANES 个 word
• • ST：TMEM 到 DRAM
• • 与 LD 对称
• • 用于结果写回

2.4 控制类

• • RLD：设备值进入地址/计数
• • f2i 截断
• • RAW 取原始位
• • MUL 乘寄存器值
• • BOUND 限制范围
• • WAITW：等主机写 DRAM
• • 按 mask 截取
• • 比较 EQ / NE / GE
• • 轮询间隔可设
• • 超时报错
• • HALT CHAIN：软重启
• • 停机后加载新程序
• • TMEM、DRAM、参数保留

2.5 同步类

• • BAR：slice 间屏障
• • GATHER：slice 间全收集
• • WAITC：编译期依赖
• • 每条指令带 64-bit wait entry
• • 7 个 4-bit count
• • 1 个 31-bit mask
• • 省 53% sequencer LUT

💡 一句话总结：MM 做乘法，QACT/QST 做量化，VOP 做其余数学，LD/ST 搬数据，RLD/WAITW/HALT CHAIN 控制流，DSTEP/STREAM 做递推。

3. 编译器与ol语言 🐍

ol 是 Triton/Gluon 风格的 kernel 语言，layout 是显式的。程序员写的是“数据在哪个存储层级、什么形状、什么步长”，不是“做什么数学”。

3.1 五种 layout

• • Tensor：DRAM fp32
• • 行主序
• • 带行步长
• • 最普通的输入输出
• • QTensor：DRAM 量化行
• • 每行一个 scale 行
• • 权重与 KV cache 的形态
• • parts 存成列切片
• • 每片连续行与 scale 行
• • Tile：TMEM fp32
• • base / shape / row stride
• • 中间结果的暂存
• • Stationary：ACT RAM int8 行
• • 每行 scale
• • 每 D/4 子块偏移
• • qranges 记录 QACT 写了哪些块
• • dot() 每个 range 发一个 MM
• • Bcast：1-D tile 的列/行视图
• • 广播操作的视图
• • 不占额外存储

💡 layout 转换即数据移动：换 layout 不是隐式的，每次都要写一条指令。

3.2 layout 转换指令

• • ol.load(t) → LD
• • ol.store(t, x) → ST
• • ol.quantize(x) → QACT
• • ol.dot(a, w) → MM
• • ol.kv_append(kv, ...) → 两条 QST

3.3 dot 的语义

dot(a[M,K], w[N,K]) 计算  。

• • out=：复用已有 tile
• • rowmax=True：映射到 RMAX
• • acc=：映射到 ACC
• • acc_scale=：映射到 ASCALE
• • 自动改写：ol.max(dot(...), axis=1) 改写为 rowmax

stationary 的 qranges：多个 QACT range 时，dot 发多个 MM。第一个正常，其余 ACC，最后一个 RMAX。

3.4 fusion peephole ✨

只对未命名临时量生效。命名中间量不会被改写，避免语义漂移。编译器用引用计数判断临时量，并处理 Python 3.14 的借用引用。

• •   → EXP2SUB
• •   → QACT CSCALE
• •   → RSSQ
• •   → RDOT
• •   → RMAX

💡 每个 peephole 合并 2-3 条指令。主要收益是减少 TMEM 往返，不是减少指令数。

3.5 硬件循环与地址寄存器分配 🔁

ol.range(n) 发射一条 LOOP，body 追踪一次。地址表达式被表示为 Affine：常量、循环变量线性项、运行期变量项。

• • 地址仿射：  被识别为 Affine
• • 寄存器池：spare_regs、free_regs、used_regs
• • 释放检查：_free_for() 检查哪些循环还活着
• • 循环步进：body 末尾 ADDI
• • 循环复位：结束清零，可复用
• • 运行期变量：RunVar 占参数寄存器
• • 设备变量：DevVar 用 RLD 的 MUL
• • 计数器：Counter 用于 LFM2 层间偏移

⚠️ 释放的寄存器有使用限制：不能用于仍在活跃的循环地址；不能用于以运行期值为初值的地址，除非 body 头部清零。

3.6 TMEM 分配

• • next-fit：从移动游标分配
• • 连续临时量分散到不同 bank
• • 避免 scoreboard 假冲突
• • best-fit：next-fit 放不下时回退
• • trace_fit() 捕获 "TMEM exhausted" 后重试
• • 探测性编译：prefill rows、prompt run、generate bucket 保留 next-fit 结果
• • ACT RAM block：Stationary 死亡时释放，round-robin 复用

💡 核心是避免假冲突：两个临时量落在同一 bank，scoreboard 会认为有依赖，白白插入等待。

4. 存储层次与数据移动 🗄️

4.1 TMEM 🧠

TMEM 是 32-bit 字寻址的 fp32 存储，LANES 个 bank。bank = 地址 mod 8/16，每个 bank 一个读口/周期。

• • 读端口：MXU、DMA、QUANT、VPU A/B、QUANT 2/3、COLL
• • 写端口：DMA、MXU、COLL、VPU

三种实现：

• • FPGA 6 副本：384 RAMB36，占卡块 RAM 64%
• • ASIC 3 副本：1R1W 宏
• • 单副本：TMEM_IMPL 3，冲突后重放
• • 单副本省到 64 RAMB36
• • 代价是重放仲裁逻辑

单副本前提：重放 word 在等待窗口内不得被写。reading unit 被冻结，其他单元的写由 hazard 逻辑排序。仿真违反时 $fatal。

代价：FPGA 周期 +0.70%，最差 +1.66%；ASIC 形式 +2.75% 周期，25-42% 额外读。

重放机制：一次读的 word 到达端口后，如果同一周期另一个端口也读同一 bank，输的那个把端口、bank、行、lane 存进寄存器，下一周期重发。代价是一次多余读，收益是省去 5 份 SRAM 副本。

图解读：

• • 左侧是六个读请求源：MXU、DMA、QUANT、VPU A/B、QUANT 2/3、COLL
• • 中间是按 bank 计的仲裁器
• • 赢的请求访问单副本 RAM
• • 输的请求进入重放寄存器
• • 重放寄存器下一周期再问仲裁器
• • 代价是一次多余读
• • 收益是省去 5 份 SRAM 副本

4.2 DRAM 与适配器 🚚

YPCB 的 DRAM 是两条 DDR3-1066 通道，2×2 GiB。通过 LiteDRAM 控制器，每通道两个 native 用户端口。按 beat 地址 bit 7 即 bank 奇偶分裂，使能 +6~13% 解码。

• • Qwen3 4-bit：-12.5%
• • LFM2：-8.2%
• • Qwen3.5：-6.7%

逻辑地址按 64-byte beat 交错到两通道。CHASH（CAPS bit7）按 chunk 奇偶翻转：

• •   是 chunk 内的 beat 号，0 或 1
• •   是 chunk 号
• •   是其二进制 1 的个数的奇偶
• • 偶数 chunk 按自然顺序
• • 奇数 chunk 交换两通道
• • 目的：让幂次步长的列分散到两通道

适配器的三类请求：

• • port A：MXU scale 读、APF 32-beat run
• • port B：LD/ST/MM 权重流
• • port B 有 RD 128 beat FIFO
• • port B 采用预留制
• • SW：QST gather，WQD 32

⚠️ 主机大写在 run 中 ≤4 KiB/通道，H2C overrun 规则。主机写与 C2H 读不重叠，DMA lock。违反时 XDMA 内部会错位 8 KiB，且引擎卡死到重载 bitstream。

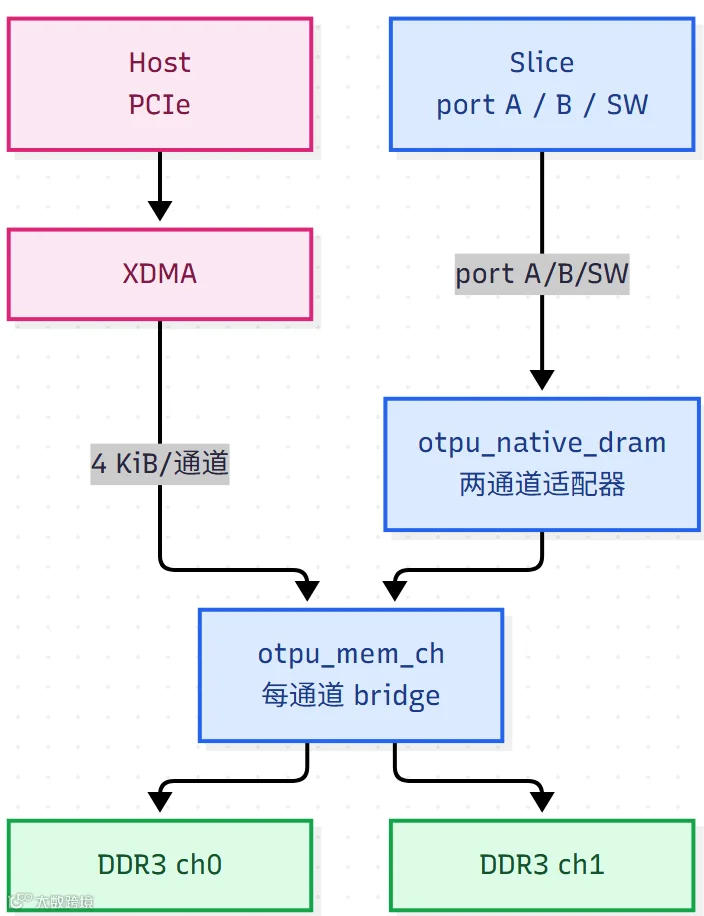

图解读：

• • Host 经 PCIe 接 XDMA
• • XDMA 每通道最多 4 KiB 写入 bridge
• • otpu_mem_ch 是每通道 bridge
• • otpu_native_dram 是两通道适配器
• • Slice 有 port A / B / SW 三类请求
• • bridge 分别接 DDR3 ch0 与 ch1
• • 主机大写在 run 中受 4 KiB 限制
• • 主机写与 C2H 读不重叠

4.3 量化格式 🎚️

• • int8x：8.06 bits/weight
• • int8
• •
• • 每 D-block 一个   字节
• • fp4x6：4.25 bits/weight
• • E2M1
• •
• • 每 block 一个 word
• • word 含   与四个 6-bit
• • nvfp4：4.5 bits/weight
• • E2M1
• •
• • 每 D/8 一个 E4M3

💥 V^T append 每字节一个 64-byte beat 的读-改-写。Qwen3-0.6B 占 token 写的 73%，周期的 1.05-1.37%。原因是 V^T 的列是 token，行是维度，append 一 token 就是每行写一个字节，跨 128 个 beat。

4.4 数据移动的层级与瓶颈 🔍

按每 token 字节数排序：

• • 权重：decode 时每 token 流式读全部权重
• • Qwen3-0.6B int8 约 576 MB
• • Qwen3-0.6B fp4 约 300 MB
• • 占 DRAM 字节的 80-95%
• • KV cache：随 context 线性增长
• • Qwen3-0.6B 每 token 每层 8 KV head
• • 每 head 128 维
• • 每维 2 字节
• • K 与 V 各一份
• • 激活：TMEM 往返 + ACT RAM 读写
• • decode 占总字节 2-11%
• • prefill 占 17-29%
• • KV append：V^T 的读-改-写
• • Qwen3-0.6B 每 token 3.76 MB 读写
• • 为 28 KB 的 V 服务

ACT RAM 门控：act_ren[j] = p_act && pop_e.cm[j]。decode 只读实际用到的列，不读 MCOLS 列全量。效果：decode 读 1 行而非 4 行。

TMEM 往返：MXU 写 → VPU 读 → VPU 写 → QACT 读。每次 VOP 都是一次 TMEM 读 + 一次 TMEM 写。

4.5 KV cache 的组织 📦

• • K 行：token-major
• • 每 token 一个 fp32 scale
• • 或 int8 scale 行
• • 标记为 RSC
• • V^T：dim-major
• • 按 256-token tile 存储
• • P.V 一次连续流式读 32 KB
• • scale：K 的 scale 跟 token 走
• • V 的 scale 折叠进 P 的 CSCALE

append 的开销：K 追加是一行连续写；V^T 追加是每维度一个字节，每字节一次 64-byte beat 的读-改-写。

5. MXU 与数值 🔢

MX 列：每个输出在列末 DSP 中精确整数累加。块 scale 作为 2 的幂移位。整个 K 累加完才做一次 fp32 epilogue。

E 条共享 lane：

• • E = MCOLS/2：无代价
• • E = MCOLS/4：需编译器 chunk 规则

✅ fp4x6 精度与今天 fp4 相当或更好。OCP MXFP4 差 6-8 个点，不用。

面积：Vivado OOC，只对该模块单独综合与布局布线，隔离外围逻辑影响。LUT 为查找表，FF 为触发器，DSP 为乘法硬核。

• • MCOLS 4：LUT -31%
• • MCOLS 4：FF -42%
• • MCOLS 4：DSP -264
• • MCOLS 8：LUT -35%
• • MCOLS 8：FF -47%
• • MCOLS 8：DSP -528

从 4 到 8 行只增加 +2.2K LUT、+1.8K FF。旧设计是 +12.0K/+14.2K。

图解读：

• • MX 阵列分 PE 链与列末 DSP
• • PE 链每级做 16 个乘法
• • 列末 DSP 做 8 个移位乘加 1 个累加
• • 权重流与 ACT RAM 一起进入 PE 链
• • 列末 DSP 输出 48-bit 整数
• • E 条 lane 做 i2f48、乘 Sw、乘 Sa'
• • 整数累加精确，浮点只在 epilogue

6. VPU 与流引擎 ➗

8 lane fp32，含以下子单元：

• • slot 0 fmma：每 lane 一个融合乘加槽
• • vtree：跨 lane 归约树
• • vtree 服务 RSUM/RSSQ/RDOT
• • se_tail：流引擎收尾阶段
• • se_comp：流引擎复合阶段

面积：30.8K LUT、27.4K FF、86 DSP。DSTEP 占 61% LUT。流引擎的状态步进逻辑是 VPU 面积的主要来源，不是逐元素运算本身。

速率：

• • elementwise：8 word/cycle
• • composite：2.67/4/2 word/cycle
• • composite 按固定 add/mul 序列长度
• • DSTEP：8 state word/cycle
• • 复合函数越“长”，每周期吞吐越低
• • 序列固定，周期数编译期可静态计算

🧪 pumping：让单元跑双倍时钟。单元本身 bit-exact，但整个 VPU 在 3.75 ns 下 -1.394 ns，不采用。时序余量不足以支撑双倍时钟，强行泵送会让整个设计点降频。

结论：YPCB 不建 2x VPU。杠杆是 16-word DSTEP datapath。把每周期状态字数从 8 提到 16，而不是复制整个 VPU 或跑双倍时钟。这样线性递推的瓶颈从“喂不饱 datapath”变成真正的 DRAM 带宽。

7. 模型映射 🧠

Qwen3 / Llama 类 📘

• • NoPE 层用 rope gate
• • 一个硬件循环覆盖所有层
• • 层间差异只在循环计数初值
• • 不需要展开
• • int8 embedding 从 tied int8 LM head gather
• • embedding 与 LM head 共享量化权重
• • 省一份 DRAM 副本

LFM2 🌊

• • 短卷积：3 taps
• • GQA：16 q / 8 kv
• • 卷积状态是 3-slot ring 的镜像
• • 三个 tap 在一个循环里滑动
• • 不需要额外状态拷贝

Qwen3.5 🌀

• • 24 层 (DeltaNet ×3, attention)
• • 状态 1 MiB/层
• • 3 个 VPU pass
• • RDOT：算 kv
• • OUTER：更新状态
• • LOG2：算门控
• • 每个 pass 是一条 VOP 序列，不是一条指令

Gemma 4 💎

• • 35 层
• • sliding/global 交替
• • KV sharing
• • global 层复用 sliding 层 KV
• • 减少 append 字节
• • PLE 表
• • E4B 的表留主机
• • 表太大，放主机侧
• • 设备按行 WAITW 拉取

MoE 🧩

• • 卡路由、查目录、WAITW 等缺失专家
• • 目录查表在卡上完成
• • 只有缺失专家才触发主机 DMA
• • 专家主序 prefill
• • 35B：-1.91 s
• • 26B：-1.78 s
• • 按专家分组处理 token
• • 减少专家切换的权重重复流式读

图解读：

• • Card 先做 router MM 与 ARGMAX
• • Card 在卡上查目录
• • 专家在场时卡上直接计算
• • 专家缺失时卡用 WAITW 等目录
• • Host 收到请求后向 DRAM DMA 专家
• • 卡再计算缺失专家
• • 最后按 router 顺序合并结果
• • 主机只搬字节，不参与计算

8. 卡上性能 ⚡

构建 B：133.33 MHz。

• • 解码受 DRAM 约束
• • DRAM 利用率 82-94%
• • 预填充受 MXU 约束
• • 解码时 MXU 有空闲，DRAM 打满
• • 预填充时 MXU 打满，DRAM 有余量
• • 两种负载瓶颈不重叠
• • 这是单指令流多单元的自然结果

卡上测量：

• • selftest：ALL PASS
• • diag：124 PASS
• • qual：42 PASS 0 FAIL
• • token-exact：12/12

token-exact 指 12 个测试 prompt 的输出 token 与 fp32 golden 完全一致，不是近似匹配。这是“模拟器是规范”契约的端到端验证。

Lens 重放 Qwen3 解码步骤。

图解读：

• • Lens 在 floorplan 上重放 Qwen3 解码步骤
• • 每一步的数据移动与单元状态可视化
• • 可对照 trace 逐周期解释性能
• • 解码受 DRAM 约束
• • 预填充受 MXU 约束

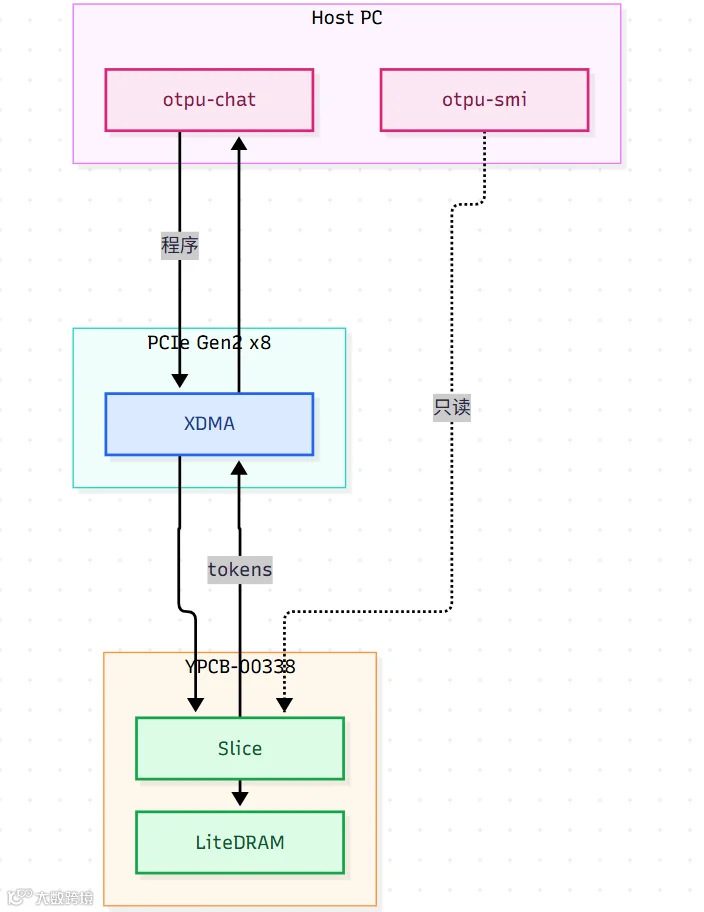

图解读：

• • Host PC 上跑 otpu-chat 与 otpu-smi
• • PCIe Gen2 x8 经 XDMA 连接
• • YPCB-00338 上是 Slice 与 LiteDRAM
• • chat 经 XDMA 把程序发给 Slice
• • Slice 把 tokens 经 XDMA 回给 chat
• • otpu-smi 只读 Slice 的计数器
• • Slice 通过 LiteDRAM 访问 DRAM

9. 目标描述与后端架构 🎯

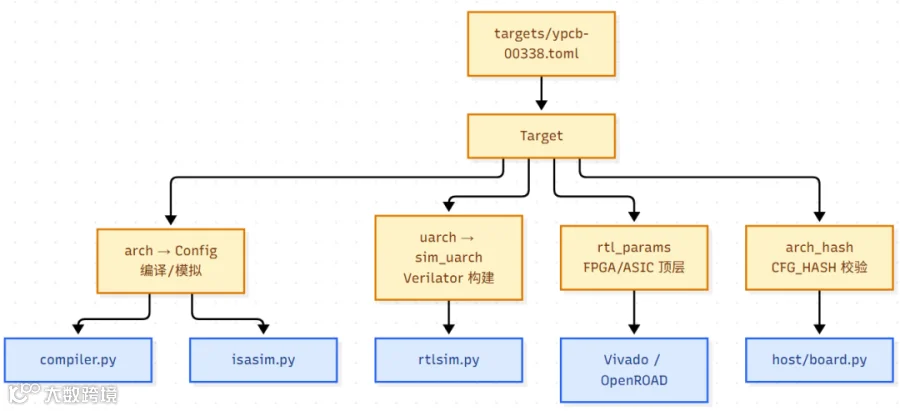

openTPU 的可移植性来自一个四层目标描述。每个设备一个 targets/<name>.toml，由 target.py 读取。

9.1 四层目标描述

• • arch：Config 的字段
• • S：slice 数
• • D：MXU 深度
• • MCOLS：MXU 列数
• • LANES：VPU lane 数
• • ACT_BLOCKS：ACT RAM 块数
• • TMEM_WORDS：TMEM 字数
• • DRAM_BYTES：DRAM 字节数
• • PAIR：4-bit 列复用
• • DSTEP：DMA 状态步进
• • STREAM：流引擎
• • SEQ_WC：WAITC 开关
• • uarch：只改时序、不改结果
• • MXU_IMPL：MXU 实现
• • TMEM_IMPL：TMEM 实现
• • RPB / WPB：读写端口
• • WIN：dispatch 窗口
• • FIFO_DEPTH：MXU 预取深度
• • TRACE_DEPTH：trace 深度
• • CHASH：通道哈希
• • tech：单元库族
• • generic
• • xilinx7
• • xilinxus
• • asic
• • 以及器件或 PDK
• • platform：板级
• • 内存类型
• • 通道数
• • 主机链路
• • 核心时钟

target.py 提供：

• • config()：编译器与模拟器用
• • sim_uarch()：Verilator 构建用
• • rtl_params()：FPGA/ASIC 顶层用
• • arch_hash()：设备的 CFG_HASH 与主机校验

OTPU_TARGET 选目标，默认 YPCB-00338。

图解读：

• • targets/ypcb-00338.toml 读成 Target
• • arch 转成 Config，给编译器与模拟器
• • uarch 转成 sim_uarch，给 Verilator 构建
• • rtl_params 给 FPGA/ASIC 顶层
• • arch_hash 给 CFG_HASH 校验
• • Config 同时给 compiler.py 与 isasim.py
• • sim_uarch 给 rtlsim.py
• • rtl_params 给 Vivado/OpenROAD
• • arch_hash 给 host/board.py

9.2 语义契约的三方实现

• • isasim.py：位精确功能模拟器
• • Slice 实现每条 ISA 指令
• • Machine 调度 slice
• • 处理 collective、WAITW、HALT CHAIN
• • 它是黄金模型
• • RTL 跑完后 TMEM/DRAM 必须逐位一致
• • fp32.py：IEEE-754 RNE
• • flush-to-zero
• • canonical NaN
• • RTL 实现同一组函数
• • 测试逐位比对
• • rtlsim.py：Verilator 构建
• • 把 SystemVerilog 构建成 --binary
• • 按源文件内容哈希缓存
• • 参数、VFLAGS、Verilator 版本入键
• • 构建在临时目录
• • 链接成功后再 rename
• • 每个构建一把 flock
• • 并发构建同一目标会等待
• • 被杀死的构建不留可执行文件
• • 仿真器跑在 shell 包装下
• • 父进程死掉时子进程也被杀死
• • macOS 没有 PR_SET_PDEATHSIG
• • 靠轮询父 PID 实现
• • rtl/：SystemVerilog 实现
• • target.sources() 按顺序给文件
• • core
• • cell family
• • FPGA shell
• • board top
• • tests/test_target.py 检查一致性
• • 检查 rtlsim.RTL_SOURCES
• • 检查 board Makefile
• • 检查 create_project.tcl
• • 检查 tools/synth

9.3 三种后端

• • ISA 后端：IsaBackend
• • 持有一台持久 Machine
• • DRAM 保留 KV cache
• • adopt=True 时镜像数组直接变成机器 DRAM
• • 原地 resize，4 GiB 镜像只存一份
• • RTL 后端：RtlBackend
• • 每次 run() 调 rtlsim.run()
• • Verilator 仿真分钟级一个 token
• • 用来证明 RTL 能逐位跑真实网络
• • 板级后端：BoardBackend
• • 实现 write / read / run
• • 实现 prepare / attach
• • start() / wait() 拆成两半
• • 主机在卡跑当前程序时编译下一个 token
• • trace 记录到 trace buffer
• • last 是最近一次运行的 (programs, stats)

9.4 主机驱动与 DMA 细节

• • XDMA 传输
• • h2c_0 / c2h_0 按 AXI 地址偏移做 DMA
• • _user 映射 BAR0 寄存器窗口
• • 控制寄存器
• • LiteDRAM CSR
• • XADC
• • DDR4 每 DIMM 的 CSR
• • 寄存器访问按 32-bit word 逐次 load/store
• • 切片 mmap 会变成逐字节 AXI-Lite 写
• • otpu_ctrl 每次写取整字
• • 只保留最后一个字节
• • DMA 放置
• • DMA_PLACE = 2048
• • 写要求 host−card 地址 mod 64 = 0
• • 否则 0.77 GB/s 而非 1.7
• • 读要求 mod 4096 落在 [32, 4064]
• • 否则 1.16 GB/s 而非 1.65
• • 不满足的缓冲区经 staging 缓冲中转
• • 运行中的写限制
• • XDMA 的 H2C 引擎会“跑圈”
• • 一次主机→卡调用超过 4 KiB 且通道忙
• • 数据会错位 8 KiB 或写成旧数据
• • 直到重载 bitstream
• • 所以 Board.write 每通道每次最多 RUN_H2C = 4096 字节
• • DMA 锁
• • 同一张卡的 h2c 与 c2h 调用永不重叠
• • 2026-10-01 在卡上观察到永久错位
• • 225 GB 单向写、11 GB 单向读无问题
• • 进程内线程锁
• • 跨进程 flock：<run dir>/<card>.dma
• • 原子写
• • 只写数据落入的 64-byte beat
• • 绝不把整 chunk 写回
• • generate 运行时卡可能同时写状态字
• • 整 chunk 写回会覆盖卡刚写的字

9.5 主机工具链

• • otpu-smi
• • 读寄存器
• • 写 SNAP
• • SNAP latch 自由运行计数器
• • 不扰动任何东西
• • 读 runner 状态文件
• • 功率优先走 I2C 的 PMBus 实测
• • 否则用 Vivado report_power 缩放估计
• • 标“~… estimate”
• • -l 模式带 sparkline
• • otpu-selftest
• • 分阶段 bring-up
• • link → config → calib
• • scrub → regs → addr
• • pattern → bandwidth → kernel
• • vops → stream → model → ecc
• • 第一个失败停下并给 hint
• • otpu-diag
• • 不因首个失败停下
• • 跑所有前置通过的检查
• • 其余标 SKIP 并注明前置
• • 最后给工作/不工作矩阵
• • 给模式诊断
• • otpu-memcal / ddrcal.py
• • LiteDRAM A7DDRPHY 主机侧校准
• • CK 相位扫描一个 tCK
• • 每 lane 取公共窗口中心
• • 写延迟校准
• • 读 leveling
• • 核心 CPU 也能在复位时自校准
• • ensure() 先等它
• • 失败的信道再从主机校
• • otpu-i2c
• • 只读的 I2C 总线访问
• • LM73 温度传感器
• • PMBus 电源
• • TI 电流监测
• • 所有事务用锁串行化
• • 绝不写数据字节
• • 只写命令码或寄存器指针

10. FPGA 板级 🛠️

YPCB-00338 🟢

• • Kintex-7 xc7k480t
• • 2×DDR3-1066
• • PCIe Gen2 x8
• • 核心 133.33 MHz
• • LiteDRAM + WL7DDRPHY
• • 核心内 CPU 校准
• • 上电自动完成 DDR3 写/读电平与延迟对齐
• • 校准跑在 VexRiscv 上
• • 不需要主机介入
• • 单副本泵送 TMEM
• • ACT_ROWS 16
• • 4 MX 列 E 4
• • 单副本把 TMEM 从六副本的 384 RAMB36 压到 64 RAMB36
• • 代价是重放仲裁逻辑

BCU1525 🔵

• • VU9P
• • 4×DDR4，64 GB
• • PCIe Gen3 x16
• • S=2 slice
• • DSP48E2
• • TMEM 用 UltraRAM
• • UltraRAM 提供 270 Mb 片上存储
• • 适合放多 slice 的 TMEM
• • DSP48E2 比 K7 的 DSP48E1 多一个预加器
• • MX 列末累加受益
• • 待 Vivado 许可证

图解读：

• • 校准分四步：VexRiscv、写电平、读电平、BIST
• • BIST 选窗口后交给 WL7DDRPHY
• • WL7DDRPHY 与 LiteDRAM 双向连接
• • 校准跑在 VexRiscv 上，不需主机
• • 上电自动完成 DDR3 写/读电平与延迟对齐
• • 单副本泵送 TMEM 的代价是重放仲裁

11. ASIC 流程 🏭

NanGate45 + OpenROAD-flow-scripts。

• • 综合：Yosys 完成，把 RTL 翻译成门级网表
• • 布局布线：OpenROAD 完成，把门级网表映射到芯片物理位置并生成金属互连

设计点

• • small：D=32、MCOLS 2、4 lane
• • card：D=128、MCOLS 4、8 lane

11.1 nangate45-small 参考 🥇

• • 面积：7.02 mm²
• • 利用率：35%
• • 实例数：571K
• • 寄存器到寄存器：422 MHz
• • 功耗：0.79 W
• • DRC：0
• • DRC 为设计规则检查
• • 统计违反工艺规则的图形数

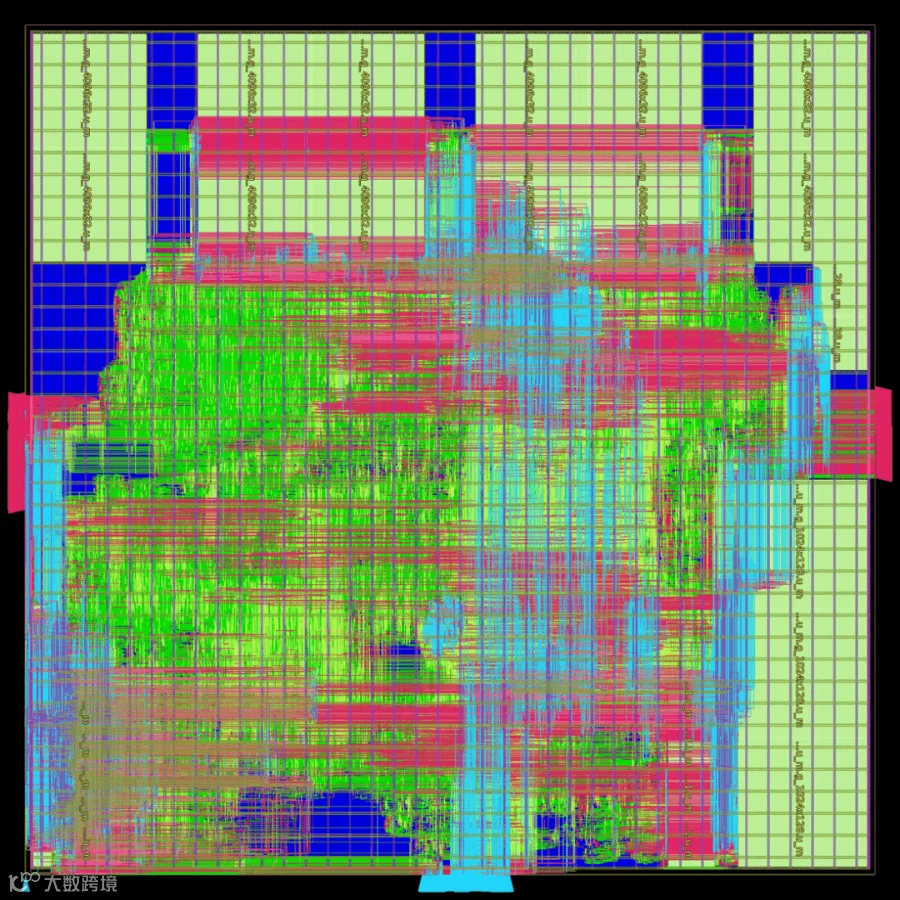

nangate45-small 布线后布局。

图解读：

• • 7.02 mm²，35% 利用率
• • 571K 实例
• • 寄存器到寄存器 422 MHz
• • 功耗 0.79 W
• • DRC 为 0
• • 这是 small 设计点的参考

卡点 r2：

• • 面积：4.52 mm²
• • 频率：386 MHz
• • 功耗：4.87 W
• • TMEM 单副本：1.33 mm²
• • TMEM 三副本：4.00 mm²

11.2 宏放置迭代 🧱

候选 A：顶部带状

图解读：

• • 候选 A 把宏放在顶部带状
• • setup -0.698 ns
• • 21 违例
• • 比候选 B 好得多
• • 是迭代的起点
• • setup -0.698 ns
• • 21 违例

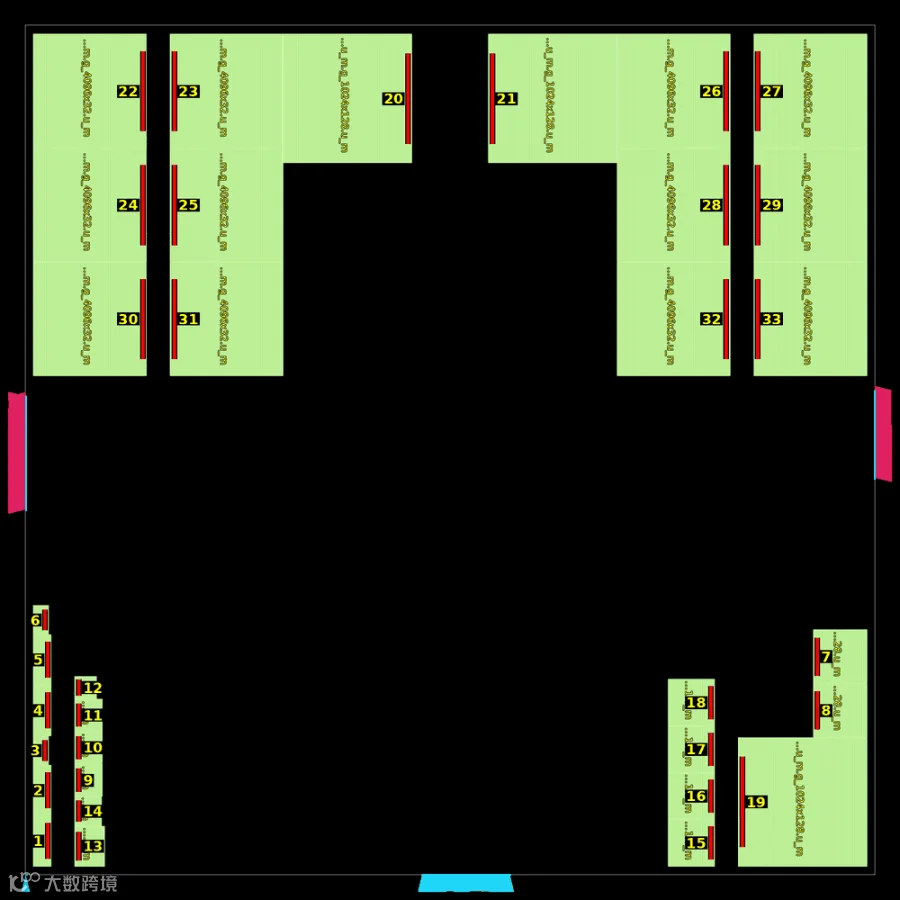

候选 B：两个角落

图解读：

• • 候选 B 把宏放在两个角落
• • setup -0.753 ns
• • 4149 违例
• • DMA 状态穿裸片到每个 TMEM 副本
• • 2.11 ns 中继器
• • 所以候选 B 失分
• • setup -0.753 ns
• • 4149 违例

💥 候选 B 失分：DMA 状态穿裸片到每个 TMEM 副本。2.11 ns 中继器，为长互连插入的缓冲器，用于恢复信号摆幅与延迟。

setup 要求数据在时钟沿前稳定；hold 要求时钟沿后保持。WNS 为最差路径的负裕量；TNS 为所有违例路径负裕量之和。

11.3 SW_REG 🛡️

把 SW 输出放触发器后面。加一级寄存器，信号晚一拍但时序更稳。

iter 0：

• • setup WNS：-0.698
• • hold：-0.006
• • DRC：1

iter 1：

• • setup WNS：+0.001
• • hold：+0.039
• • DRC：0

候选 A 布线后迭代 1。

图解读：

• • 候选 A 布线后的迭代 1
• • setup WNS 从 -0.698 变 +0.001
• • hold 从 -0.006 变 +0.039
• • DRC 从 1 变 0
• • 现在限制是授权扇出
• • 1.52 ns 逻辑 + 1.42 ns 中继器

🎯 现在限制：授权扇出。单个信号驱动过多负载。1.52 ns 逻辑 + 1.42 ns 中继器。

11.4 OpenLayout 🗺️

• • 利用率：60%
• • 时序：3.3 ns
• • 宏放置：计划宏放置
• • 人先确定宏坐标
• • 再让工具做标准单元布局与布线

候选 2：

• • setup +0.156 ns
• • DRC 0
• • 功耗 0.555 W

rtlmp 基线：

• • 0 溢出
• • 但 16,354 DRC 不收敛

溢出指某区域布线需求超过可用轨道数的边数。时钟偏斜为同一时钟到达不同寄存器的时延差。

候选 2 宏放置。

图解读：

• • 候选 2 是计划宏放置
• • 人先确定宏坐标
• • 工具再做标准单元布局与布线
• • 利用率 60%
• • 时序 3.3 ns
• • setup +0.156 ns
• • DRC 0
• • 功耗 0.555 W

候选 2 布线后 3.3 ns。

图解读：

• • 候选 2 布线后 3.3 ns
• • 基于布线后提取寄生 RC 做 STA
• • 比布局阶段估算更准
• • 3.3 ns 差 -0.05 ns
• • 31 端点
• • 最差在 VPU u_ma 加法器

rtl_macro_placer 基线。

图解读：

• • rtl_macro_placer 基线 0 溢出
• • 但 16,354 DRC 不收敛
• • 所以计划宏放置更稳
• • 候选 2 是最终选择

抽取时序：基于布线后提取的寄生 RC 做静态时序分析，比布局阶段估算更准。

• • 3.3 ns 差 -0.05 ns
• • 31 端点
• • 最差在 VPU u_ma 加法器

11.5 TMEM 按读者放置 🧭

角落：

• • skew 0.96 ns
• • 2.5 ns 不满足

按读者：

• • skew 0.31 ns
• • 余 0.5-0.8 ns

📏 数据延迟： 。3 mm 外付 0.66 ns。

图解读：

• • 角落放置：16 宏放右下，距读者 3-5 mm
• • 角落 skew 0.96，2.5 ns 不满足
• • 按读者放置：两叠宏，200 um strip
• • 按读者 skew 0.31，满足
• • 数据延迟公式：0.47 ns + 0.220 ns/mm × d
• • 3 mm 外付 0.66 ns
• • 所以 TMEM 要按读者放置

MXU 按列放置：

• • ACT 宏两叠相邻
• • 面向 800 um strip
• • 权重在 strip 内 hop
• • 不穿宏

按列 45%：最佳 1.10，线 87.5 m。保持 40% 裸片拥塞，线少 5%。

12. 验证与工具 🔬

12.1 三方比对

• • validate.py
• • 设备 vs 量化 golden
• • 设备 vs fp32
• • 设备 vs floor
• • ISA vs float64
• • 比对模拟器输出与 fp64 参考 logits
• • RTL vs ISA
• • 比对 Verilator 与 isasim.py
• • TMEM 与 DRAM 逐位一致
• • otpu-lens
• • 记录 trace 到 .otpuprof
• • 浏览器看 roofline
• • 看 timeline
• • 看 floorplan 重放
• • 看按指令/源行表格

12.2 可观测性

• • otpu-smi
• • bitstream
• • link
• • 温度
• • 功率
• • DRAM
• • 利用率
• • 进程
• • otpu-diag
• • 分 section 完整诊断
• • --mem full 跑 march C-
• • --soak N 重跑内核集
• • 统计间歇性故障
• • otpu-selftest
• • 分阶段 bring-up
• • 第一个失败停
• • otpu-lens record
• • 从硬件 trace buffer 读 64-bit 记录
• • hwtrace.records_to_trace() 重建 +trace 文本
• • profile.parse 与 lens.to_data 生成 profile
• • kind 为 "hw"

图解读：

• • 验证分三层：fp32.py、ISA vs float64、RTL vs ISA
• • fp32.py 是底层算术参考
• • ISA vs float64 比对模拟器与 fp64 参考
• • RTL vs ISA 比对 Verilator 与 isasim.py
• • 可观测有三个工具：otpu-smi、otpu-diag、otpu-lens
• • 三个可观测工具都辅助 RTL vs ISA 比对
• • TMEM 与 DRAM 必须逐位一致

12.3 主机 DMA 与主机软件

• • 主机 DMA
• • XdmaTransport 按   放置
• • 大于 16 MiB 分通道重叠
• • 主机软件
• • otpu-chat
• • otpu-serve
• • offload.py：MoE 专家流式加载
• • host/chat_tui.py：Textual 全屏界面
• • serve/：OpenAI 风格 API
• • serve/ 含 KV store
• • serve/ 含 continuous batching

13. 风险与开放项 ⚠️

13.1 硬件路径

• • 🧊 泵送 TMEM 未全构建跑通
• • CLK2X 块已在 Vivado 验证
• • 尚未做完整布局布线
• • 缓解：先用 FAST=1 跑通功能
• • 再上 133.33 MHz 全构建
• • 🔁 重放前提依赖顺序
• • 依赖 scoreboard / WAITC 顺序
• • 仿真违反时 $fatal
• • 目前没有运行命中
• • tile kernel 单元重叠更多
• • 重放行为尚未测
• • 需要单独 co-sim 验证
• • 🏭 ASIC 双端口仅协同仿真
• • 从未通过 ASIC 流程
• • 写占用一个端口
• • 代价 +2.75% 周期
• • 下一步在 ORFS 跑小设计点
• • 🧵 16-lane 无 stream engine
• • Verilator 只建 8-lane 的 SE
• • Qwen3.5 的 16-lane 会拒 DSTEP/STREAM
• • 编译器未拒绝 board_config(LANES=16, DSTEP=True)
• • 是个易用性缺口

13.2 板级与主机

• • 🔵 BCU1525 待 Vivado 许可证
• • 实际 DIMM 型号
• • x4 RDIMM 的 DDR4 校准
• • PCIe 插槽
• • 供电与散热
• • DDR4-2400 时序收敛
• • 每项都可能改变板级配置
• • 需硬件到位后逐项核对
• • 🌡️ 卡上功率为估计
• • YPCB-00338 没有可读 PMBus
• • otpu-smi 用 Vivado report_power
• • 按利用率缩放
• • 🚚 H2C overrun 在 XDMA 内部
• • xdma_rnum_rids 8 修复已确认
• • offload 的大 expert 写仍是例外
• • 需要更少 outstanding read
• • 或在 host 侧进一步拆分写入

13.3 软件与流程

• • ⏱️ WAITC entries 生成慢
• • 35B 上 4.2-4.9 s/程序
• • 现走 worker / prebuild / 磁盘缓存
• • affine abstraction 是未尝试方向
• • 🧪 fp4x6 精度未广测
• • 只在 Qwen3、Qwen3.5、LFM2.5 验证
• • MoE 和 Gemma 4 的格式选择
• • 依赖更大的 dKL 扫描
• • 📦 KV 格式变更未默认启用
• • 如 6-bit V
• • qwen35、SmolLM3、Phi-4-mini 已通过
• • Gemma 4 仍用 int8 V
• • 需按格式规则逐模型选择

🎯 小结：硬件路径风险集中在泵送 TMEM、重放前提、ASIC 双端口三项；板级风险集中在 BCU1525 硬件到位；软件风险集中在 WAITC 生成时间与格式扫描覆盖面。每项都有明确下一步，没有阻塞性未知。

📜 全部代码与文档以 Apache 2.0 发布。
