FPV光纤无人机的核心变革在于以光纤线轴与光端机取代传统图传及无线遥控链路。组装流程主要涵盖机架动力搭建、光纤释放机构与光端机安装、飞控接线与地面站配置、光纤链路联调及首飞前检查五大环节。
机架与动力系统搭建
遵循常规5寸FPV装机标准，首先完成碳纤维机架与电机的组装。电机安装需严格把控旋转方向，确保对角电机转向一致、相邻电机转向相反，以有效抵消反扭矩。电调信号线应按M1逆时针顺序接入飞控，电源线并联后焊接至分电板，并务必使用万用表通断档排查短路隐患。飞控安装应选取减震位置，配合硅胶球隔离高频振动，保障飞行稳定性。
光纤释放机构安装

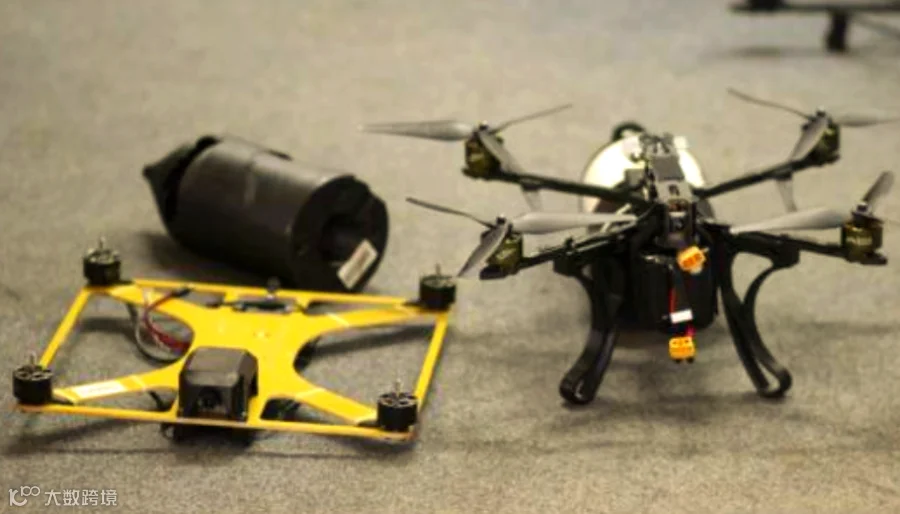

此为光纤无人机与普通穿越机的本质区别。光纤线轴固定于机身，控制信号经由光纤传输。其释放机制并非由地面端承受拉力，而是从无人机线轴甩出，受力仅约2.45牛（约250克拉力），大部分光纤落地，从而避免无人机承受全部导线拉力。安装时需确保线轴牢固、释放方向顺滑无卡滞，并特别注意保护光纤外部的复合材料加强层，防止被机架边缘割伤。
光端机与飞控接线

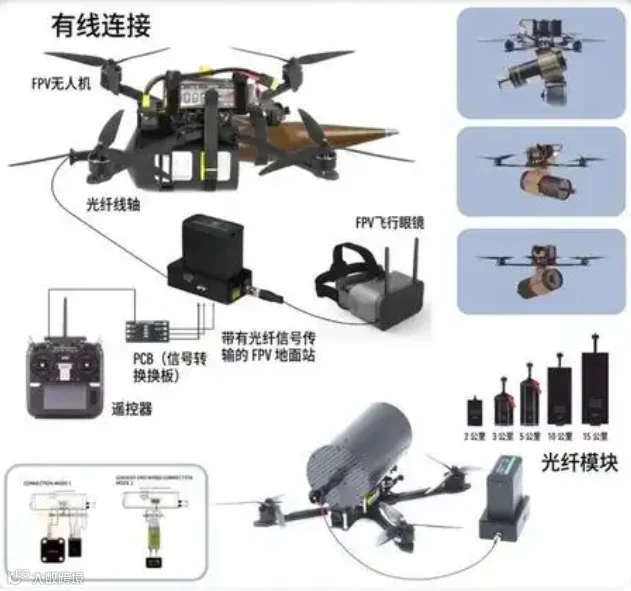

光纤两端各连接一个光端机以实现电光转换。无人机端光端机输出信号接入飞控UART端口，替代传统接收机；地面端光端机则连接遥控器与FPV眼镜。操作中需注意光端机供电电压匹配，预留充足散热空间，并避免与大功率电源线捆扎，以防信号干扰。
地面站配置与链路联调
通过Betaflight Configurator连接飞控，在端口页面启用对应UART的接收机功能。完成遥控器通道校准后，设置ARM解锁开关和飞行模式，建议启用双重解锁逻辑以防止误触。在进行光纤链路联调时，应先不安装桨叶，接通电源确认图传画面稳定、遥控响应无延迟，随后检查电机转向，可借助小纸片搭在转动电机上进行辅助判断。
首飞前检查清单
- 光纤线轴释放顺畅，无缠绕或死折现象
- 光端机供电正常，图传画面无雪花或中断
- 电机转向与桨叶匹配，正反桨安装正确
- 所有焊点已用热缩管包覆，线缆使用扎带固定
- 电池电压充足，失控保护参数已正确设置
