赛道洞察

安徽增材制造科技看世界

——打不坏的尼龙来了？Formlabs 新粉材 Nylon 11 Pro，把 SLS 的短板补上了一块

Formlabs 又发新材料了。这次不是树脂，而是给 Fuse 系列选择性激光烧结（SLS）打印机用的粉末——Nylon 11 Pro Powder，现已适配 Fuse 1+ 30W，适配 Fuse X1 的版本计划 2027 年第一季度上线。

一句话概括它的定位：一款为“弯折、吸震、反复折腾”而生的韧性尼龙。

为什么需要它

玩过 SLS 的都知道，尼龙 12 粉是绝对主力——好打印、成功率高、便宜，但它在韧性上是明显短板：伸长率低、脆，卡扣多扣几次就白痕，活动铰链弯两下就裂，薄壁件经过喷砂、滚磨后处理更是容易“缺胳膊少腿”。

很多团队想找替代品，结果往往是：性能上去之后，要么要换整套工艺，要么粉料更新比例高得离谱，成本直接失控。Rivian 的增材制造经理 Jared Beck 就说过，他们为找一款能超越注塑聚丙烯（PP）的 3D 打印粉末，前后筛了 18 个月、测了 100 多种材料——最后选的就是这款 Nylon 11 Pro。

性能到底怎么样

按 Formlabs 官方数据，对比尼龙 12：

伸长率大约是尼龙 12 的 5 倍，冲击强度翻倍。同时它比早期同类尼龙 11 材料的各向同性更好——X/Y 与 Z 向的伸长率从 40%/19% 提升到 49%/26%，意味着零件不管怎么摆进打印仓，力学表现都可预测，排版装箱不用再小心翼翼地避方向。

当然也得说清楚代价：它的刚性和耐热性比尼龙 12 低（拉伸模量 1580 vs 1900 MPa，1.8MPa 热变形温度 50 vs 87°C）。刚性结构件、高温环境件，还是尼龙 12 更合适；要韧性、抗冲击、反复弯折的，才是 Nylon 11 Pro 的主场。两款材料本质上是互补，而不是替代。

打印工艺：几乎无缝切换

这是 Formlabs 一贯的打法——新材料不折腾老用户：

30% 粉料更新比例，与尼龙 12 完全一致，打印成功率也相当，运行成本不变，工作流程几乎零差异；

打印需要氮气保护和纹理铺粉辊（滚轴表面经珠击喷砂处理，抑制成型中的粉料翘曲）；

Fuse X1 原生搭载这款铺粉辊；现有 Fuse 1+ 30W 用户只要订购 Nylon 11 Pro 粉末，Formlabs 会免费附赠 Fuse 一代 V2 升级铺粉辊和安装说明；

注意：老款 Fuse 1 不兼容（无氮气环境）。

典型应用

Formlabs 给了两个很直观的例子：

自行车车灯支架：集成包裹座管的活动铰链 + 车灯卡扣底座，反复拆装弯折不断裂；

固定翼无人机机身：壁厚仅 0.5 mm，既要轻到能起飞，又要扛得住喷砂后处理和硬着陆。

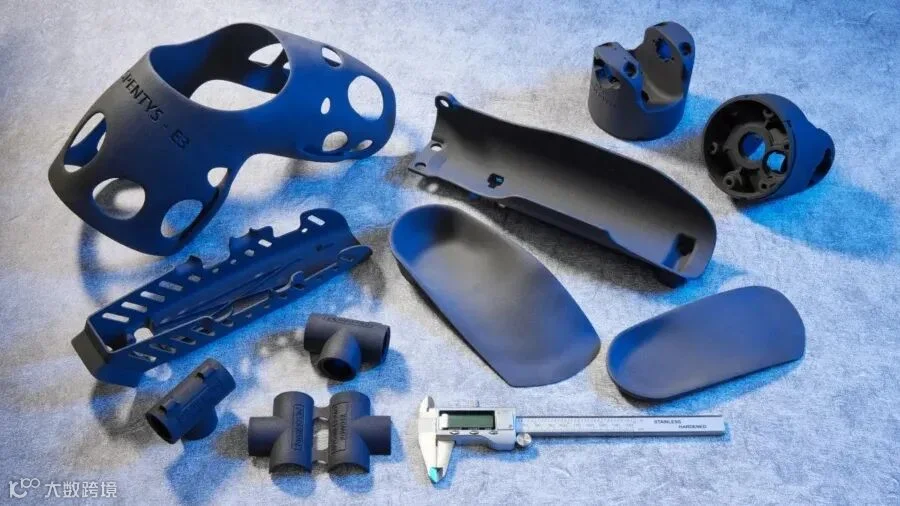

再加上官方明确其通过生物相容性认证（可长期接触皮肤、短期接触黏膜），矫形支具（AFO）、假肢、鞋垫、传感器外壳、眼镜框、助听器外壳这些贴身穿戴场景，都是它的天然战场。工装治具、卡扣、卡箍、薄壁管路与外壳，同样是常规操作。

几点点评

一、SLS 材料生态正在从“能打”走向“好打”。过去几年 SLS 的竞争焦点是设备速度和产线吞吐，Fuse X1 已经把这条卷到了极致。而这次 Formlabs 反过来补材料短板，说明设备端的卷差不多了，下一阶段的胜负手在材料匹配真实工况的能力。Nylon 11 Pro 的思路很清晰：不做参数最漂亮的，做和尼龙 12 一样“省心”的——同更新比例、同打印成功率、几乎零流程改动。对产线用户来说，“不用改流程”这四个字，比性能数字值钱得多。

二、它是冲着注塑 PP 去的，这个信号值得注意。小批量卡扣、夹具这类零件，传统上开模具注塑 PP，现在 Rivian 已经用 Fuse 打 Nylon 11 Pro 做线束夹，三天内交付、上整车原型验证。随着这类案例累积，“小批量塑料件不开模”会从趋势变成常态——这对国内的打印服务商和终端制造企业都是可以认真评估的机会。

三、短板也很真实。50°C 的热变形温度（1.8MPa）限制了它在发动机舱、户外暴晒等高温场景的使用；生物相容性认证目前是按 Formlabs 的标准走的，国内医疗用途还需走自己的合规流程。另外铺粉辊这个硬件门槛，意味着 Formlabs 依然在用“材料绑定硬件”的生态打法——封闭性带来的稳定，和开放系统带来的价格空间，用户得自己权衡。

四、给国内同行提个醒。类似的高韧性尼龙 11 粉末，国内厂商也在跟进，但“各向同性 + 低更新比例 + 高成功率”这三件事同时做好的还不多。Nylon 11 Pro 树立了一个很具体的对标：材料研发不能只卷单点参数，量产一致性才是客户真正买单的东西。

总的来说，Nylon 11 Pro 不是什么革命性突破，但它把 SLS 在“韧性件”这块拼图补齐了，而且补得很实用主义。如果你正在打印卡扣、铰链、支具这类东西，值得要个样品打一下试试。

#Formlabs #Nylon11Pro #SLS #选择性激光烧结 #3D打印材料 #尼龙粉末 #Fuse1 #FuseX1 #增材制造 #快速原型 #小批量生产 #注塑替代 #韧性材料 #卡扣设计 #活动铰链 #矫形支具 #可穿戴设备 #工装治具 #安徽增材制造科技看世界
