📌 一、背景
在数字芯片设计中，RTL 源代码的流水线深度不是随意定的。级数太少频率上不去，级数太多面积和延迟又吃不消。
更麻烦的是，同一个 RTL 设计在不同阶段往往需要不同的深度：
-
• 设计早期，功能验证优先，可能用纯组合快速迭代； -
• 设计中期，需要平衡频率和面积，可能用 2 到 3 级； -
• 设计后期，追求高频吞吐，可能用 8 到 10 级。
每次改深度，如果都重写 RTL，容易引入 bug，难以维护，代码也无法复用。数字芯片团队经常因此在版本之间反复修改同一段 RTL，既浪费时间，也增加验证负担。更严重的是，不同版本之间的功能不一致，往往在后期才暴露出来，排查成本极高。
🎯 本文目标：一套 RTL 代码，通过参数和边界开关，支持组合与流水线之间自由切换，并说清楚两者的区别和复用原理。
📐 二、流水线深度规划
2.1 深度估算
级数主要受四个因素约束：
基本估算：
比如总延迟 12ns，目标周期 3.3ns，大约需要 4 级。但实际不能简单相除。每级延迟不可能完全相等，还要按逻辑块的自然边界调整。如果硬把一个完整的乘法树从中间切开，跨边界的中间信号会非常多，寄存器开销反而增大。
💡 先按逻辑块切分，再在慢的那一块内部细分。比如乘法树可拆成
booth编码和wallace树两级。
2.2 逻辑块的自然边界

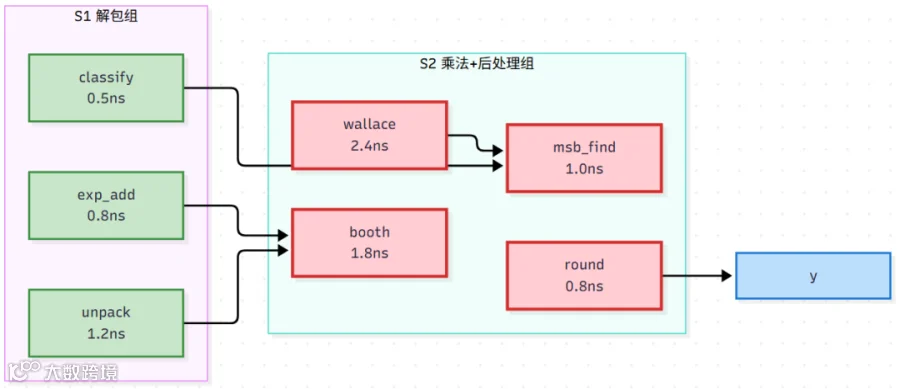

浮点乘法器的三个逻辑块，延迟天然不相等：
-
• S1总延迟约 2.5ns：解包、指数相加、分类，都是小逻辑块； -
• S2总延迟约 6.0ns：Booth 编码、Wallace 树、找最高位、舍入，乘法树占了大部分； -
• S2是瓶颈：比S1慢一倍多，决定整条流水线周期； -
• 跨组连接： S1输出送S2，S2输出到y； -
• 两级不均衡：如果目标是 3ns， S2还需要再拆，否则周期被它锁死在 6ns。
⚙️ 三、级内设计约束
3.1 级内逻辑同质
每一级应是一段边界清晰的组合逻辑：
-
• S1：解包、分类、指数相加； -
• S2：尾数乘法、规格化、打包。
不要在一级里混入性质差异很大的逻辑，否则这一级会被最慢的子模块拖慢。比如把一个小加法器和一个大乘法树放在同一级，加法器只需要 0.5ns，乘法树需要 5ns，整级就被乘法树锁死在 5ns，加法器的资源相当于浪费了。
⚠️ 就像生产线上，前面工位几秒钟，后面工位几分钟，整条线的节拍就被后面锁死了。
3.2 级间信号少
寄存器面积等于跨级信号位宽乘深度。跨级信号越多、位宽越大，寄存器开销越大。每增加一级，就多一组全位宽的触发器，10 级流水线的寄存器面积可能是 1 级的十倍。
减少跨级信号的做法：
-
• 能早算的信号尽早算完； -
• 特殊值标志压缩成少量位； -
• 避免大数组跨级传递。
3.3 每级延迟均衡
这是最核心的约束。如果某一级延迟远大于其他级，整条流水线的时钟周期就被这一级锁死了。其他级再快也没用，它们每拍都有大量空闲，但空闲无法用来处理其他数据。
💡 两级不均衡时，要么拆
S2，要么把S1的一部分逻辑挪到S2前面，让两段更接近。
🧩 四、可配置微架构的基石
要把一套 RTL 变成可变深度微架构，需要四个东西：纯组合 stage、泛化边界寄存器、统一接口、编译期配置。这四样东西各司其职，缺一不可。
4.1 纯组合 stage：S1 解包
module stage1_unpack (
input logic [31:0] a,
input logic [31:0] b,
input logic in_valid,
output fp32_pkg::s1_t out
);
logic [7:0] ea, eb;
assign ea = a[30:23];
assign eb = b[30:23];
assign out.valid = in_valid;
assign out.sign = a[31] ^ b[31];
assign out.ma = (ea == 0) ? {1'b0, a[22:0]} : {1'b1, a[22:0]};
assign out.mb = (eb == 0) ? {1'b0, b[22:0]} : {1'b1, b[22:0]};
assign out.exp_sum = {1'b0, ea} + {1'b0, eb};
assign out.a_nan = (ea == 8'hFF) && (a[22:0] != 0);
assign out.b_nan = (eb == 8'hFF) && (b[22:0] != 0);
assign out.a_inf = (ea == 8'hFF) && (a[22:0] == 0);
assign out.b_inf = (eb == 8'hFF) && (b[22:0] == 0);
assign out.a_zero = (ea == 0) && (a[22:0] == 0);
assign out.b_zero = (eb == 0) && (b[22:0] == 0);
endmodule
-
• 只做解包、分类、指数相加； -
• 没有 clk、rst_n，不依赖时钟和复位； -
• 输出只取决于输入，是纯函数； -
• 特殊值标志随包一起透传，下游不需要重新解析原始浮点位。
4.2 纯组合 stage：S2 乘法
module stage2_mul (
input fp32_pkg::s1_t in,
output fp32_pkg::s2_t out
);
assign out.valid = in.valid;
assign out.sign = in.sign;
assign out.prod = in.ma * in.mb;
assign out.exp_sum = in.exp_sum;
assign out.a_nan = in.a_nan;
assign out.b_nan = in.b_nan;
assign out.a_inf = in.a_inf;
assign out.b_inf = in.b_inf;
assign out.a_zero = in.a_zero;
assign out.b_zero = in.b_zero;
endmodule
-
• 只做乘法，不掺杂其他逻辑； -
• 可以映射到 DSP 硬核； -
• 上下文原样透传，不重新计算； -
• 单独综合、单独仿真。
4.3 纯组合 stage：S3 规格化 + 舍入 + 打包
module stage3_norm_round_pack (
input fp32_pkg::s2_t in,
output fp32_pkg::s3_t out
);
// 找最高位
logic [5:0] msb_idx;
always_comb begin
msb_idx = 6'd0;
for (int i = 0; i < 48; i++)
if (in.prod[i]) msb_idx = i[5:0];
end
// 规格化
logic [5:0] shamt;
logic [47:0] norm;
assign shamt = 6'd47 - msb_idx;
assign norm = in.prod << shamt;
// 指数修正
logic signed [11:0] exp_biased;
assign exp_biased = $signed({3'b0, in.exp_sum})
+ $signed({6'b0, msb_idx})
- 12'sd173;
// RNE 舍入
logic [23:0] mant24;
assign mant24 = norm[47:24];
logic guard, sticky, lsb;
assign guard = norm[23];
assign sticky = |norm[22:0];
assign lsb = mant24[0];
logic [24:0] mant_rnd;
always_comb begin
if (guard && (sticky || lsb))
mant_rnd = {1'b0, mant24} + 1'b1;
else
mant_rnd = {1'b0, mant24};
end
logic [23:0] mant_final;
logic signed [11:0] exp_final;
always_comb begin
if (mant_rnd[24]) begin
mant_final = mant_rnd[24:1];
exp_final = exp_biased + 12'sd1;
end else begin
mant_final = mant_rnd[23:0];
exp_final = exp_biased;
end
end
// 打包，特殊值优先
logic [31:0] y_result;
always_comb begin
if (in.a_nan || in.b_nan)
y_result = {in.sign, 8'hFF, 23'h400000};
else if (in.a_inf || in.b_inf) begin
if ((in.a_inf && in.b_zero) || (in.b_inf && in.a_zero))
y_result = {in.sign, 8'hFF, 23'h400000};
else
y_result = {in.sign, 8'hFF, 23'd0};
end
else if (in.a_zero || in.b_zero)
y_result = {in.sign, 31'd0};
else if (in.prod == 48'd0)
y_result = {in.sign, 31'd0};
else if (exp_final >= 12'sd255)
y_result = {in.sign, 8'hFF, 23'd0};
else if (exp_final <= 12'sd0)
y_result = {in.sign, 31'd0};
else
y_result = {in.sign, exp_final[7:0], mant_final[22:0]};
end
assign out.valid = in.valid;
assign out.y = y_result;
endmodule
-
• 只做规格化、舍入、打包； -
• 纯组合，无状态； -
• 输出 s3_t，只含valid和y； -
• 三个 stage 拼接后就是一个完整浮点乘法器。
4.4 泛化边界寄存器
module pipe_reg #(
parameter int W = 64
) (
input logic clk, rst_n,
input logic [W-1:0] din,
output logic [W-1:0] dout
);
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) dout <= '0;
else dout <= din;
end
endmodule
-
• 一个模块复用于所有边界； -
• 例化时传 $bits(s1_t)，自动适配位宽； -
• 避免重复写 always_ff，减少出错； -
• 位宽参数 W泛化，不同边界传不同值； -
• 例化示例： pipe_reg #(.W($bits(fp32_pkg::s1_t))) u_b1 (...);
4.5 统一接口
typedef struct packed {
logic valid;
logic sign;
logic [23:0] ma;
logic [23:0] mb;
logic [8:0] exp_sum;
logic a_nan, b_nan;
logic a_inf, b_inf;
logic a_zero, b_zero;
} s1_t;
typedef struct packed {
logic valid;
logic sign;
logic [47:0] prod;
logic [8:0] exp_sum;
logic a_nan, b_nan;
logic a_inf, b_inf;
logic a_zero, b_zero;
} s2_t;
typedef struct packed {
logic valid;
logic [31:0] y;
} s3_t;
-
• valid打包进结构体，跟着数据一起走； -
• 边界寄存器只处理一个信号，不需要区分 data 和 valid； -
• valid延迟自动对齐，不会和数据错位； -
• 加字段只改 struct定义，其他模块不动； -
• s1_t约 65 位，s2_t约 65 位，s3_t33 位。
4.6 编译期配置
generate
if (REG_EN[0]) begin : g_b1_reg
pipe_reg #(.W($bits(fp32_pkg::s1_t))) u_b1 (
.clk(clk), .rst_n(rst_n),
.din(s1_out), .dout(b1_out)
);
end else begin : g_b1_wire
assign b1_out = s1_out;
end
endgenerate
-
• REG_EN[i]控制第i个边界是否插寄存器； -
• 1表示插寄存器，该边界变成时序； -
• 0表示直连，该边界保持组合； -
• 综合时只保留一个分支，未选中的被完全裁掉。
🔍 五、组合与流水线的区别：以两级为例

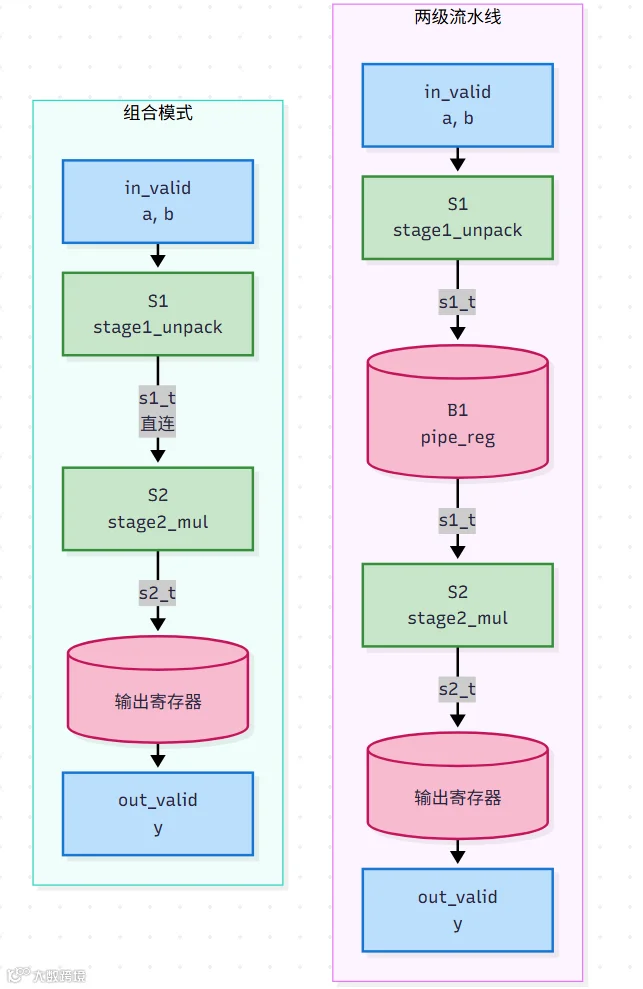

5.1 完整数据通路对比
两级流水线和组合模式的完整结构，只在 B1 边界处不同：
-
• S1和S2完全相同：两种模式用的是同一份组合逻辑，综合网表里也是同一套门； -
• B1是唯一区别：流水线模式是pipe_reg，组合模式是直连； -
• 输出寄存器都保留：保证 out_valid和y对齐，延迟都是 1； -
• s1_t和s2_t接口完全相同：valid打包在包内，边界只管寄存一个整体； -
• 延迟差异：流水线 1 拍，组合 0 拍，正好差在 B1这一级。
5.2 RTL 对比：只差两行
// 两级流水线：B1 是寄存器
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) b1_out <= '0;
else b1_out <= s1_out;
end
// 组合模式：B1 是直连
assign b1_out = s1_out;
-
• 两级流水线：4 行，需要时钟和复位； -
• 组合模式：1 行，不需要时钟和复位； -
• 本质区别： B1有状态还是无状态； -
• stage 模块：两种模式完全相同； -
• 接口定义：两种模式完全相同。

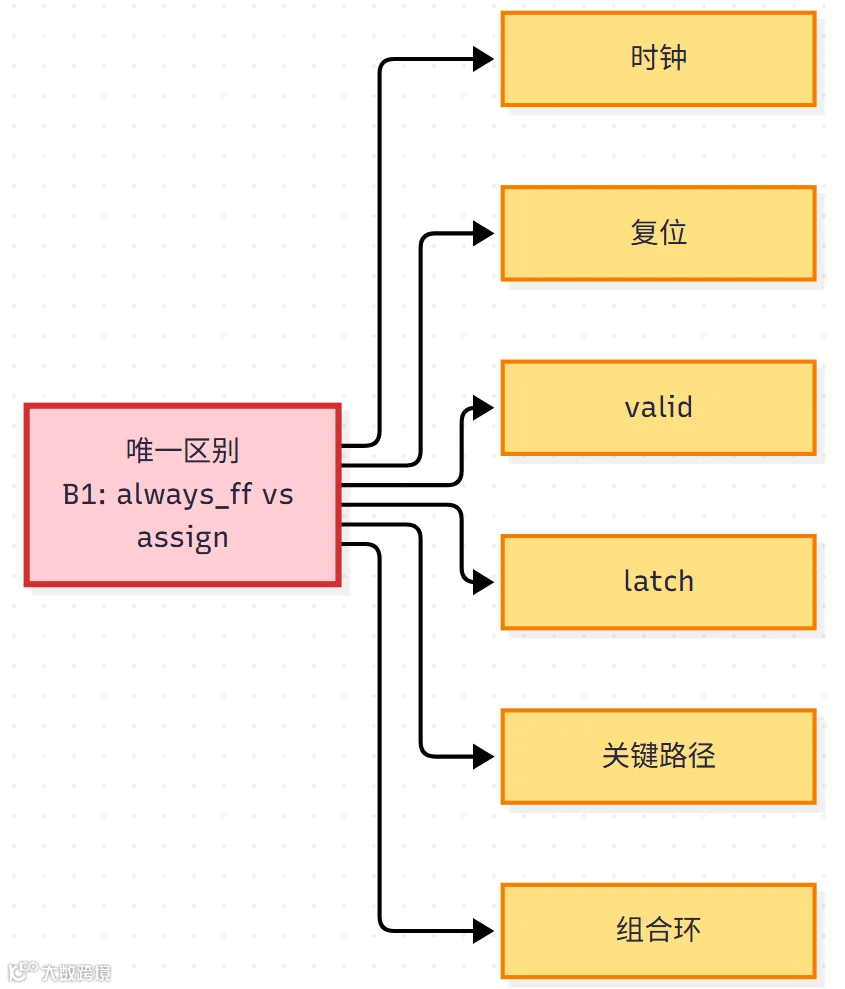

5.3 一个区别，六个连锁差异
-
• 一个源头： B1是寄存器还是连线； -
• 六个连锁差异：由这一个区别派生； -
• valid无差异：因为打包在struct里，两种模式都不需要单独处理； -
• 组合模式更危险：没有寄存器兜底， latch、长路径、组合环都会直接暴露； -
• stage不受影响：两种模式完全相同，复用不受影响。
5.4 差异一：时钟与复位
-
• 两级流水线： B1在每个时钟沿采样，复位时清零，保证上电状态确定； -
• 组合模式： B1是纯连线，随时钟和复位无关，信号立即穿过； -
• clk端口保留：因为输出寄存器还需要时钟，顶层接口不因模式而变； -
• rst_n端口保留：组合模式下对B1无效，但对输出寄存器有效； -
• 综合裁剪：组合模式下 B1的always_ff分支被完全裁掉，不消耗触发器。

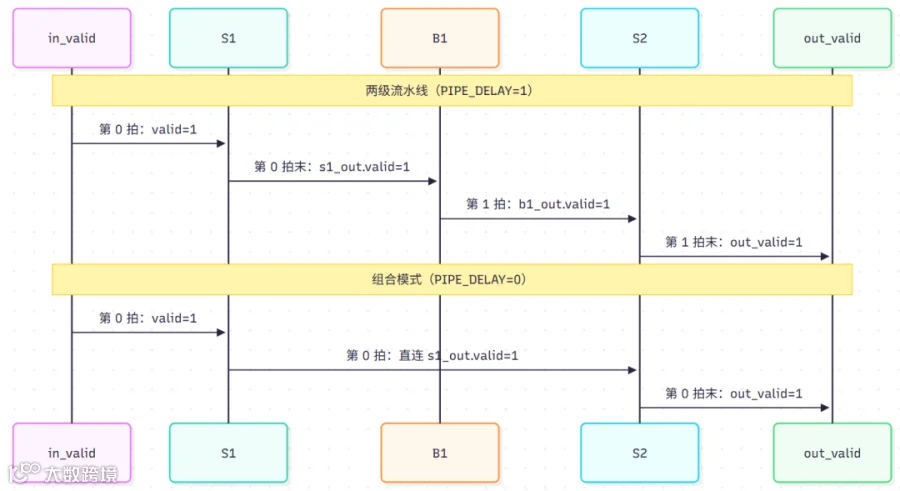

5.5 差异二：valid 对齐
-
• 两级流水线： valid被B1打一拍，和data一起延迟； -
• 组合模式： valid直通，和data同一拍； -
• 共同点：都不需要单独处理 valid，因为打包在struct里； -
• 打包的价值：边界是寄存器就自动打拍，是连线就自动直通，无需区分； -
• 延迟公式： PIPE_DELAY = popcount(REG_EN)，由配置自动推导。
5.6 差异三：latch 行为
-
• 两级流水线：latch 的不定态被寄存器过滤，仿真可能"看起来正常"，隐患被推迟到后期； -
• 组合模式：latch 的不定态直接传播到下游，输出错误值，问题立即暴露； -
• 仿真风险：组合模式可能仿真和综合不一致，因为仿真器对 latch 的建模和综合不同； -
• 防范方法： always_comb所有分支都赋值，包括else和default； -
• 默认值：在 always_comb开头给所有输出赋默认值，是最稳妥的写法。
5.7 差异四：关键路径
-
• 两级流水线： B1把路径切成两段，周期取最大值 6.0ns； -
• 组合模式： S1和S2串联，周期必须 8.5ns； -
• 频率差距：组合模式频率只有流水线的 70%，这是流水线最核心的收益； -
• 两级不均衡： S2比S1慢，所以周期由S2决定，S1有空闲； -
• 重新切分：如果 S2太慢，可以把S2再拆一级，让周期降到 4ns 左右。
5.8 差异五：组合环
-
• 两级流水线： B1寄存器切断反馈，环被打破，反馈走的是上一拍的值； -
• 组合模式： s2_out → S1 → S2 → s2_out直接成环，同一拍内无限循环； -
• 仿真报错： Zero-delay loop detected，仿真器检测到死循环后终止； -
• 综合报错：组合环被综合工具拒绝，无法生成网表； -
• 设计原则：组合模式下必须避免反馈，任何反馈都要经过寄存器。
5.9 差异汇总
5.10 结构实证：时钟接入模块数随流水级数增加
前面从逻辑和行为上分析了两者的差异。从综合/elaboration 后的连接图上，可以更直观地看到时序化的程度：流水级数越多，接入时钟信号的模块越多，组合路径被寄存器切分得越细。

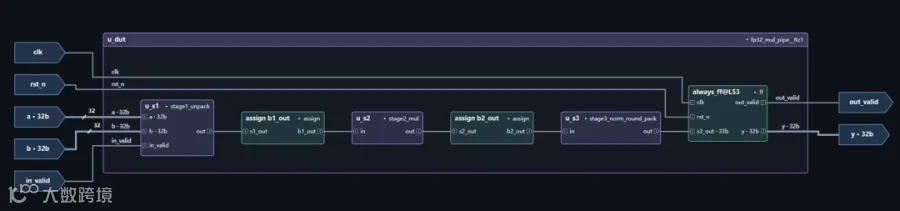

0 级流水线（纯组合）
-
• 时钟只接入输出寄存器：组合逻辑 S1 → S2之间没有额外寄存器； -
• 组合路径最长： S1和S2串联，关键路径为两者之和； -
• 时序单元最少：只有输出寄存器一组触发器； -
• 时钟负载最小：时钟树只驱动输出寄存器； -
• 对应 REG_EN=2'b00：所有边界直连。
1 级流水线（插入 1 个边界寄存器）
-
• 时钟接入输出寄存器 + 1 个边界寄存器：组合路径被切成两段； -
• 关键路径缩短：从 S1+S2变为max(S1, S2)； -
• 时序单元增加一组：边界寄存器接入时钟； -
• 时钟负载增加：时钟树多驱动一组触发器； -
• 对应 REG_EN=2'b01或2'b10：一个边界插寄存器。

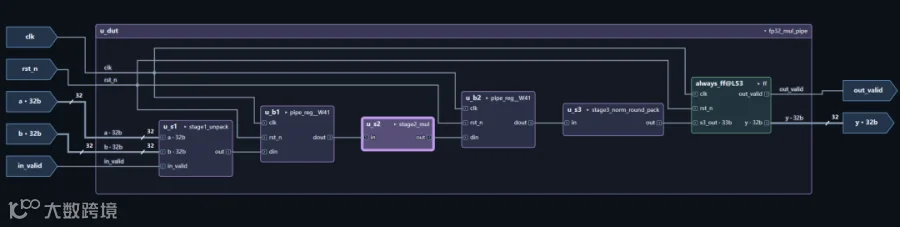

2 级流水线（插入 2 个边界寄存器）
-
• 时钟接入输出寄存器 + 2 个边界寄存器：组合路径被切成三段； -
• 关键路径进一步缩短：每段只包含一个 stage； -
• 时序单元再增加一组：第二个边界寄存器接入时钟； -
• 时钟负载继续增加：时钟树驱动三组触发器； -
• 对应 REG_EN=2'b11：两个边界都插寄存器。
3 级流水线（插入 3 个边界寄存器）
-
• 时钟接入输出寄存器 + 3 个边界寄存器：组合路径被切成四段； -
• 关键路径最短：每段只包含一个更细的逻辑块； -
• 时序单元最多：三组边界寄存器全部接入时钟； -
• 时钟负载最大：时钟树驱动四组触发器； -
• 频率潜力最高：但面积和时钟功耗也最大。
从这四幅图可以清楚看到：每增加一级流水，就多一组边界寄存器接入时钟，组合逻辑被进一步隔离。这正是 REG_EN 位向量控制边界寄存器的物理体现，也是“级数越多、时序化程度越高、关键路径越短”的结构证据。
♻️ 六、组合与流水线的复用：stage 不变
6.1 复用的是什么
复用的核心：stage 和接口完全相同，只有边界的写法不同。 也就是说，真正随模式变化的只有边界那几行代码，其他所有 RTL 都不需要改。
6.2 为什么 stage 能复用
module stage2_mul (
input fp32_pkg::s1_t in,
output fp32_pkg::s2_t out
);
assign out.prod = in.ma * in.mb;
endmodule
-
• 没有 clk：不依赖时钟，任何模式都能用； -
• 没有 rst_n：不依赖复位，无状态； -
• 没有 always_ff：不存储状态，纯函数； -
• 输出只取决于输入：相同的输入永远得到相同的输出； -
• 可以任意拼接：放在哪里都一样，与上下文无关。
如果 stage 内部有 always_ff，它就被绑定成"一级流水线"，无法在组合模式下使用。 这是复用失效的最常见原因。
6.3 用 generate 统一两种模式
module fp32_mul_pipe #(
parameter bit [1:0] REG_EN = 2'b11
) (
input logic clk,
input logic rst_n,
input logic in_valid,
input logic [31:0] a,
input logic [31:0] b,
output logic out_valid,
output logic [31:0] y
);
fp32_pkg::s1_t s1_out, b1_out;
fp32_pkg::s2_t s2_out, b2_out;
fp32_pkg::s3_t s3_out;
stage1_unpack u_s1 (
.a(a), .b(b), .in_valid(in_valid), .out(s1_out)
);
generate
if (REG_EN[0]) begin : g_b1_reg
pipe_reg #(.W($bits(fp32_pkg::s1_t))) u_b1 (
.clk(clk), .rst_n(rst_n),
.din(s1_out), .dout(b1_out)
);
end else begin : g_b1_wire
assign b1_out = s1_out;
end
endgenerate
stage2_mul u_s2 (.in(b1_out), .out(s2_out));
generate
if (REG_EN[1]) begin : g_b2_reg
pipe_reg #(.W($bits(fp32_pkg::s2_t))) u_b2 (
.clk(clk), .rst_n(rst_n),
.din(s2_out), .dout(b2_out)
);
end else begin : g_b2_wire
assign b2_out = s2_out;
end
endgenerate
stage3_norm_round_pack u_s3 (.in(b2_out), .out(s3_out));
always_ff @(posedge clk or negedge rst_n) begin
if (!rst_n) begin
out_valid <= 1'b0;
y <= 32'd0;
end else begin
out_valid <= s3_out.valid;
y <= s3_out.y;
end
end
endmodule
-
• REG_EN[0]控制B1：S1和S2之间； -
• REG_EN[1]控制B2：S2和S3之间； -
• stage不变：三个 stage 模块完全相同； -
• 接口不变： s1_t、s2_t、s3_t完全相同； -
• 综合裁剪：未选中的分支被完全裁掉，不消耗任何资源； -
• 延迟自动推导： PIPE_DELAY = popcount(REG_EN)。

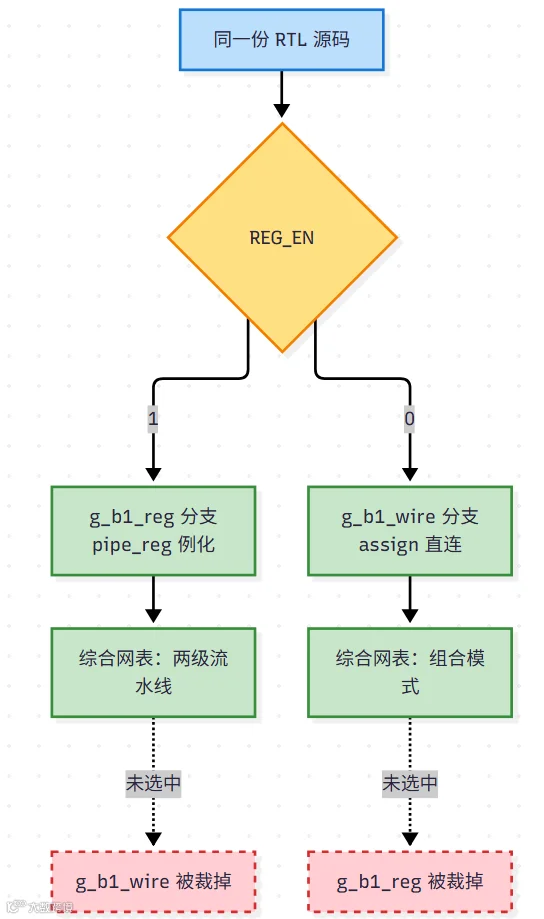

6.4 generate 的编译期裁剪
-
• 一份源码： rtl/目录只有几个文件，不需要为每种模式维护一份； -
• 两种网表： REG_EN选择分支，综合出不同结构； -
• 零浪费：未选中的分支被编译器完全裁掉，不留任何痕迹； -
• generate是编译期：不是运行时 MUX，不消耗额外面积和延迟； -
• 配置固定： REG_EN一旦确定，综合结果就固定，不会运行时改变。
6.5 复用的三个前提
-
• stage纯组合：任意拼接，不绑定深度，组合和流水线共用； -
• 接口稳定：只依赖 struct，与模式无关，改边界不改接口； -
• valid打包：边界自动处理，不需要单独赋值，延迟自然对齐； -
• 三个前提缺一不可：任何一个不满足，复用就失效，就要维护多份 RTL； -
• 收益：一份代码支持两种模式，验证和综合都只需维护一套。
6.6 如果 stage 含寄存器会怎样
// 错误：stage 内部有寄存器
module stage2_mul (
input logic clk,
input fp32_pkg::s1_t in,
output fp32_pkg::s2_t out
);
always_ff @(posedge clk) out.prod <= in.ma * in.mb;
endmodule
stage 内部一旦有寄存器，它就变成"固定一级"，无法在组合模式下工作。 即使把 REG_EN=0，这一级仍然存在，延迟无法去掉。
6.7 如果 valid 不打包会怎样
// 错误：valid 独立传递
module stage2_mul (
input logic in_valid,
input fp32_pkg::s1_t in,
output logic out_valid,
output fp32_pkg::s2_t out
);
assign out.prod = in.ma * in.mb;
assign out_valid = in_valid;
endmodule
valid 不打包，每个边界都要单独处理 valid，改深度时要同步改多处，容易错位。 尤其是流水线有气泡或反压时，valid 和 data 一旦不同步，结果就会写到错误的位置。
📊 七、数据验证：四种配置的真实对比
7.1 TB 核心逻辑
#include "Vfp32_mul_pipe.h"
#include "verilated.h"
#include <cstdio>
#include <cstring>
#include <cstdint>
#include <random>
#include <vector>
#ifndef PIPE_DELAY
#error "PIPE_DELAY must be defined by CMake"
#endif
static uint32_t rand_fp32(std::mt19937 &rng) {
uint32_t sign = rng() & 1;
uint32_t exp = 100 + (rng() % 55); // 避免溢出和下溢
uint32_t mant = rng() & 0x7FFFFF;
return (sign << 31) | (exp << 23) | mant;
}
static uint32_t sw_mul(uint32_t a, uint32_t b) {
float fa, fb;
std::memcpy(&fa, &a, 4);
std::memcpy(&fb, &b, 4);
float fc = fa * fb;
uint32_t c;
std::memcpy(&c, &fc, 4);
return c;
}
int main(int argc, char **argv) {
Verilated::commandArgs(argc, argv);
auto *top = new Vfp32_mul_pipe;
std::mt19937 rng(20260225);
const int N = 200;
std::vector<uint32_t> qa(N), qb(N), exp_y(N);
for (int i = 0; i < N; i++) {
qa[i] = rand_fp32(rng);
qb[i] = rand_fp32(rng);
exp_y[i] = sw_mul(qa[i], qb[i]);
}
// 复位
top->clk = 0; top->rst_n = 0;
top->in_valid = 0; top->a = 0; top->b = 0;
for (int i = 0; i < 4; i++) {
top->clk = 0; top->eval();
top->clk = 1; top->eval();
}
top->rst_n = 1;
int errors = 0;
int valid_checked = 0;
int out_count = 0;
int first_out_cycle = -1;
int last_out_cycle = -1;
const int max_cycles = N + PIPE_DELAY + 20;
int cycle = 0;
for (; cycle < max_cycles; cycle++) {
top->clk = 0;
if (cycle < N) {
top->in_valid = 1;
top->a = qa[cycle];
top->b = qb[cycle];
} else {
top->in_valid = 0;
top->a = 0;
top->b = 0;
}
top->eval();
top->clk = 1;
top->eval();
int out_idx = cycle - PIPE_DELAY;
if (out_idx >= 0 && out_idx < N) {
valid_checked++;
if (top->out_valid != 1) {
printf("[ERR] cycle=%d idx=%d out_valid=%d\n",
cycle, out_idx, (int)top->out_valid);
errors++;
} else if ((uint32_t)top->y != exp_y[out_idx]) {
if (errors < 10) {
printf("[ERR] cycle=%d idx=%d got=%08x exp=%08x\n",
cycle, out_idx,
(uint32_t)top->y, exp_y[out_idx]);
}
errors++;
}
}
if (top->out_valid) {
out_count++;
if (first_out_cycle < 0) first_out_cycle = cycle;
last_out_cycle = cycle;
}
if (out_count == N) break;
}
int total_cycles = cycle + 1;
int fill_cycles = first_out_cycle + 1;
int drain_cycles = total_cycles - (last_out_cycle + 1);
int steady = total_cycles - fill_cycles - drain_cycles;
printf("=== PIPE_DELAY=%d ===\n", PIPE_DELAY);
printf("N=%d, Checked=%d, Errors=%d\n", N, valid_checked, errors);
printf("latency : %d\n", PIPE_DELAY);
printf("fill_cycles : %d\n", fill_cycles);
printf("steady_cycles : %d\n", steady);
printf("drain_cycles : %d\n", drain_cycles);
printf("total_cycles : %d\n", total_cycles);
printf("throughput : %.3f result/cycle\n",
(double)out_count / total_cycles);
top->final();
delete top;
return errors ? 1 : 0;
}
-
• PIPE_DELAY由构建系统传入：不写死，换配置不用改 TB； -
• 随机正常浮点数：避免溢出和下溢，专注验证乘法通路； -
• 与软件 float逐拍对比：任何一拍出错都会被捕获； -
• 跑到最后一个输出就停：总拍数等于实际运行拍数； -
• 统计 fill、steady、drain：完整反映流水线的填充和排空； -
• 四种配置共用同一套 TB：只改 PIPE_DELAY，TB 代码完全不变。
7.2 四种配置的真实输出
=== PIPE_DELAY=0（1 级）===
N=200, Checked=200, Errors=0
latency : 0
fill_cycles : 1
steady_cycles : 199
drain_cycles : 0
total_cycles : 200
throughput : 1.000 result/cycle
=== PIPE_DELAY=1（2 级）===
N=200, Checked=200, Errors=0
latency : 1
fill_cycles : 2
steady_cycles : 199
drain_cycles : 0
total_cycles : 201
throughput : 0.995 result/cycle
=== PIPE_DELAY=2（3 级）===
N=200, Checked=200, Errors=0
latency : 2
fill_cycles : 3
steady_cycles : 199
drain_cycles : 0
total_cycles : 202
throughput : 0.990 result/cycle
7.3 数据说明什么
公式精确吻合：

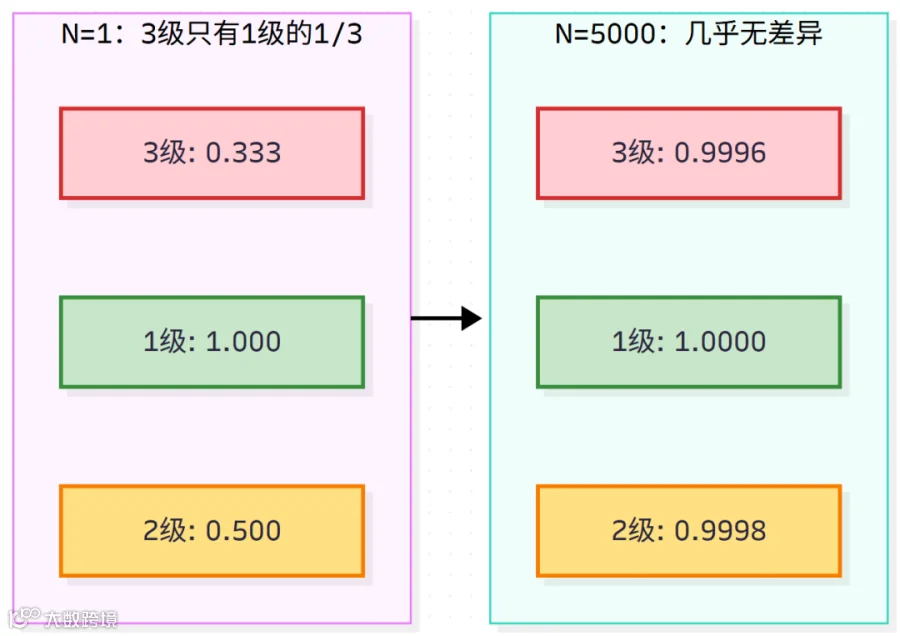

7.4 吞吐随 N 的摊薄曲线
-
• N小时级数差异显著：填充开销占比大，3 级吞吐只有 1 级的 1/3； -
• N大时趋近 1：填充被摊薄，3 级吞吐也接近 1.000； -
• 级数越多吞吐越低：每周期整体吞吐递减，因为填充开销被摊到总拍数里； -
• 频率才是级数的真正收益：但仿真器不模拟门延迟，无法直接给出频率数据； -
• 流式场景： N远大于latency时，所有配置吞吐都趋近 1，级数差异可忽略。
💡 八、代码复用的本质
8.1 把"变"和"不变"分离
复用的本质：把不随配置变化的部分固定下来，把变化的部分参数化。 这样只需要维护一份计算逻辑，所有配置都从这一份派生。
8.2 三个层次的复用
-
• 不变的三个东西：计算、寄存器、接口； -
• 变化的三个东西：深度、延迟、模式； -
• 复用 = 固定不变的，参数化变化的； -
• stage不受模式影响：组合和流水线共用同一份，不需要维护两套； -
• 边界是唯一变化点： always_ff或assign，只有这一行随模式变。
8.3 三个前提条件
🎯 九、总结
🎯 组合和流水线的唯一区别，是边界
B1用assign还是always_ff。但一个区别引出六个连锁差异：时钟、复位、valid、latch、关键路径、组合环。
组合模式不需要时钟和复位，但必须重点防范
latch、长路径和组合环，因为没有寄存器兜底。两级流水线把S1和S2分开，关键路径取max(S1, S2)；组合模式把S1和S2串联，关键路径是S1 + S2，频率只有流水线的 70%。
从结构连接图可以直观看到：流水级数越多，接入时钟信号的时序模块越多，组合路径被寄存器切分得越细，关键路径越短，时序化程度越高。
valid打包进struct是复用的关键。它让边界寄存器只处理一个信号，valid跟着数据走，延迟自动对齐，两种模式都不需要单独处理valid。
stage和接口在两种模式下完全相同，唯一变化的是边界。这就是代码复用的本质：把不随配置变化的部分固定，把变化的部分参数化。三个纯组合stage、一个泛化pipe_reg、一个统一struct、一个REG_EN开关，四样东西组合起来，就实现了组合和流水线之间的自由切换，而计算逻辑只写了一次。
四种配置的仿真结果完全一致，
Errors=0。total = N + latency、fill = latency + 1、throughput = N / (N + latency)精确吻合。小N时级数差异显著，大N时趋近 1，填充开销被摊薄。
