1. 引言
在纬地软件的日常技术支持问题处理过程中，经常有用户朋友咨询在横断面中如何设置多层路面结构层的问题。尤其是一些国外道路项目，路基横断面需要设置多层路面结构层的需求更为突出，且这些项目往往要求横断面成果图中需完整绘制出各层路面结构层，如下图1所示。并要求在横断面图或设计数据栏中标注出路面结构层关键点位高程、宽度等设计参数。

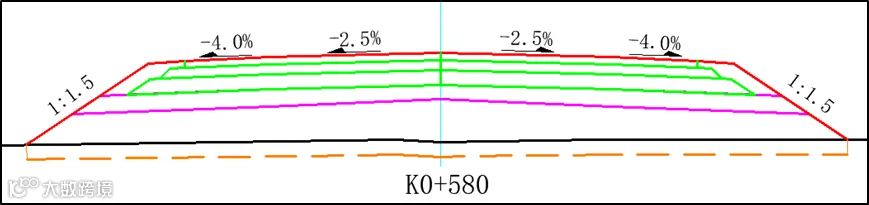

图1 多层路面结构层横断面图
以上横断面多层结构层的设置及出图需求，可使用纬地软件智能横断面设计模块中的结构层设计功能及模板出图功能快速批量实现。下面我们将对多层路面结构层的设置及出图等功能进行详细介绍。
2. 横断面多层路面结构层设计及出图功能
在纬地智能横断面设计模块中，我们可以通过模板化的标准横断面设计方式，分段设置不同桩号段落的标准横断面样式：包括边坡、边沟、排水沟、截水沟、路面结构层、清表、换填、面积计算方式等一系列的设置，系统即可根据不同段落设置的标准横断面样式一键自动完成横断面戴帽。
2.1路面多层结构的生成
使用智能横断面设计模块自动生成标准横断面时，系统会根据控制参数文件*.ctr中路槽数据自动生成结构层第一层。可以选中第一层结构层，使用CAD复制粘贴命令（CTRL+C、CTRL+V）生成第二层结构层，然后重复使用复制粘贴命令继续生成下一层结构层，直至完成需要的路面结构层数。
2.2 多层结构的参数设置
选中任一层结构层，可在CAD特性窗口中设置其具体参数，如下图2所示。
图2 结构层参数设置窗口
结构层参数设置说明：
填方自动延伸：填方断面中，是否自动将该层结构层自动延伸至边坡。如下图3所示为未设置结构层填方自动延伸的效果；下图4为设置结构层填方自动延伸的效果。
图3 未设置填方自动延伸的结构层
图4 设置填方自动延伸的结构层
挖方使用挖方沟外坡：设置挖方断面结构层外侧是否自动使用边沟外坡。通常适用于结构层厚度大于边沟的沟深时，是否设置结构层外侧采用边沟外坡，如下图5。
图5 设置挖方结构层是否使用边沟外坡
结构层各单元细部参数我们以上图2中第二段单元行车道为主进行介绍，具体参数如下图6所示。
图6 结构层各单元参数设置
深度：此单元该层结构层厚度。
起点附加宽度或终点附加宽度：结构层中某单元需增加的宽度。
起点坡度或终点坡度：用于设置矩形或梯形结构层，垂直坡度输入9999。
以上是对结构层各参数的介绍，在实际应用过程中，用户可以根据自己的需求，灵活设置各层结构层的细部参数，以实现不同样式的结构层设计。
2.3 路面垫层的生成与设置
路面结构层设置完成后，还可使用CAD的偏移命令“OFFSET”,选择结构层进行偏移即可生成垫层，偏移垫层还可生成路床。垫层等的具体参数设置与结构层设置类似，此处不再详细说明。
2.4 多层结构层横断面图的输出
标准横断面设置完成后，使用横断面戴帽功能，即可按照标准横断面设计样式一键快速完成逐桩横断面戴帽。然后再使用定制好的所需样式的横断面绘图模板进行绘图，即可一键快速绘制输出项目全线横断面成果图纸。如下图7所示，为纬地软件绘制的某国外样式的横断面图，图中在数据栏标注出了各结构层底终点位置的高程、及其距中心线的宽度等参数。
图7 某国外样式的横断面图
纬地软件横断面绘图模板支持自定义编辑和修改，同时也支持绘图模板的定制，可以实现不同语言、不同样式的横断面绘图需求。
路面结构层分层设置的具体操作，可参考以下操作视频：
3. 小结
通过上文对智能横断面设计模块路面结构层设计功能的详细介绍，可以看出该模块可灵活、高效地完成各等级路面结构层设计；并能使用横断面绘图模板自动生成完整路面结构层各层示意图，以及结构层设计参数的相关标注。该功能解决了人工逐断面绘制结构层示意图、修改标注信息等繁琐问题，大幅提升道路横断面设计与出图效率。
纬地智能横断面设计功能，既可灵活适配各类复杂横断面设计样式及多样化的出图要求，也能够兼容国外道路项目的横断面表达方式、图纸排版样式。能够满足不同地域、不同类型道路工程的横断面设计与出图需求，充分体现出其智能化、高效化的核心优势。
“寓精于简，勇于创新”是纬地软件秉持的研发理念。欢迎各行业用户朋友，继续向我们反馈软件应用过程中的各类问题和建议！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年10月23日
