《从零 DIY 复刻 Microduck 双足机器人完整指南｜Sim-to-Real 强化学习小黄鸭》

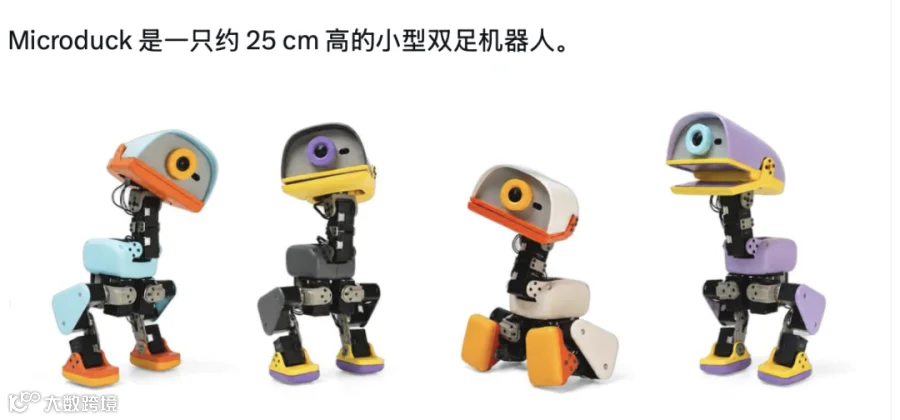

编者摘要：Microduck 是一款身高约 25 厘米的小型双足机器人，主打仿真到实物（Sim-to-Real）强化学习方案，为轻量化双足机器人研发提供低成本实践参考。整机搭载 15 个 Dynamixel XL330 舵机作为驱动单元，支持 50Hz 闭环控制，硬件配置精简，适配小型机器人有限的负载与空间约束。

项目采用 MuJoCo 仿真环境完成强化学习策略训练，在虚拟环境中迭代步态控制算法，规避真机调试易损坏、试错成本高的痛点。训练完成的模型转为 ONNX 格式，直接部署到实体机器人，打通仿真策略迁移至硬件的完整链路。

这类小型双足平台降低了双足强化学习的落地门槛。不同于大型人形机器人，Microduck 体积小巧，更适合科研教学、算法快速验证。不过 Sim-to-Real 方案仍存在仿真与现实之间的域差问题，真实环境摩擦、机身间隙等扰动，会影响步态稳定性。整体来看，Microduck 用轻量化硬件 + 仿真预训练 + ONNX 端侧部署的组合，为低成本双足机器人的步态学习提供了可复用工程范式。

Q&A（10 个高频问题）

Q1：Microduck 必须用 Radxa Zero3W 吗？

A：官方运行时目标平台是 Radxa Zero3W；理论上其他 ARM 板可移植，但设备树、UART 时序、Rust 编译需要大量适配，不推荐新手。

Q2：基础行走必须摄像头、ToF、音频吗？

A：不需要。行走闭环只依赖舵机 + IMU；感知属于扩展模块。

Q3：为什么 IMU 要封装成 Dynamixel 从机，不用 USB IMU？

A：保证和舵机同一 SyncRead 帧同步采样，控制环内时间戳严格对齐，消除异步传感器的时间偏差；临时调试可以 FakeIo 虚拟 IMU，但不能长期真机步态。

Q4：可以直接用仿真导出的 STL 打印装配吗？

A：不行。STL 只有三角面片，没有关节旋转轴、限位、安装孔、紧固件，只能作为外形参考，需要在 CAD 里重新建模工程零件。

Q5：.pt 模型权重能不能直接转 ONNX 部署？

A：不可以，训练时的观测归一化逻辑不会被自动打包，真机观测数据没有归一化，策略输出完全错误，必须使用项目 export.py 导出。

Q6：如果改机器人腿长、换电池、外壳增重，直接调 action_scale 行不行？

A：短期勉强凑，但不稳定。动力学、惯量、质心改变，策略不再匹配，正确做法是更新 MJCF 模型、重训。

Q7：Dynamixel 总线 15 舵机 + IMU，能稳定跑 50Hz 吗？

A：硬件设计正确、return delay 调优、无总线冲突的前提下可以；总线负载、线缆压降、CRC 错误是最常见瓶颈。

Q8：home pose 是什么？是机器人站直的姿态？

A：home pose 是策略计算的基准参考角，所有动作是在 home pose 上叠加 action_scale × action；机械装配零位必须和 MJCF 里 home pose 完全对齐，不是肉眼看起来站直即可。

Q9：可以用 ROS2 重构控制环吗？

A：可以，但原版方案没有 ROS，50Hz 硬实时控制会引入额外延迟；sim-to-real 对时序非常敏感，新增框架会带来大量适配工作。

Q10：新手入门顺序是什么？

A：1）电脑跑通 microduck_rl 仿真；2）单舵机台架测试 Dynamixel 总线；3）IMU 桥接板验证；4）CAD 机械建模打印单关节样件；5）整机装配、电源；6）舵机校准；7）吊架策略调试；8）保护绳下地测试。

Microduck：约 25cm 高小型双足机器人，Sim-to-Real 强化学习双足，15 个 Dynamixel XL330 舵机，50Hz 闭环控制，MuJoCo 仿真训练策略，ONNX 部署到真机。

一、核心原理

传统双足：硬编码固定关节角度时序； Microduck：强化学习在 MuJoCo 仿真里训练步态，再迁移到实物机器人（sim-to-real）

1. 控制循环 20ms / 50Hz：主控读取舵机位置 + IMU 姿态 → 拼成 61 维观测向量送入 ONNX 神经网络 → 网络输出 14 维关节动作指令 → 下发舵机。
2. 15 舵机：14 个参与行走策略，嘴部舵机独立控制，不进神经网络
• 双腿：每条腿 5 舵机（髋偏航、髋滚转、髋俯仰、膝、踝），合计 10 个
• 头颈：颈俯仰、头俯仰、头偏航、头侧倾，4 个策略关节
• 嘴：1 个独立舵机
3. IMU 方案：IMU 封装成 Dynamixel 从机（ID=200），和舵机共用同一条 TTL 总线，输出三轴陀螺 + 四元数姿态，不需要单独 I2C/USB 传感器链路。

二、复刻四大核心任务（缺一不可）

1. 机械重建：复刻 MJCF 定义的机器人刚体、关节轴线、限位、质量惯量
2. 电控搭建：Dynamixel 总线、电源、IMU 桥接板、Radxa 主控
3. 对齐契约：关节顺序、坐标系、单位、50Hz 控制周期，仿真与真机严格一致
4. 策略部署：强化学习训练 → 导出带归一化器的 ONNX 模型，分阶段真机调试

三、前置基础要求

不需要强化学习专家，但需要：

• Linux 终端操作，会看日志、安装软件
• CAD+3D 打印装配经验
• 万用表，理解电压、电流、共地、稳压
• Dynamixel 舵机基础：ID、零位、转向、机械限位

不熟悉的话：优先跑仿真 + 单舵机台架，不要直接整机制作

四、核心术语

五、系统架构与控制链路

硬件链路：Radxa Zero3W 主控 ↔ RPI Robot HAT ↔ 半双工 TTL 总线 ↔ 15 个舵机 + ID200 IMU 软件：Rust 编写robotd作为核心守护进程，不使用 ROS，多服务拆分：

• robotd：50Hz 控制环、舵机总线、IMU、ONNX 策略、安全保护（最核心）
• configd：WiFi、系统配置
• updaterd：固件更新、回滚
• btd：蓝牙 BLE（手机通信）
• padd：手柄输入
• mediad /tofd：摄像头、音频、ToF（扩展，基础行走不需要） 通信接口：Unix socket JSON-RPC；上层下发行走速度 / 头部姿态高层指令，不直接写舵机

20ms 周期流程：

1. SyncRead 一次性读取全部舵机 + IMU 状态
2. 组装 61 维观测向量
3. ONNX 推理，输出 14 维动作
4. 映射 14 维动作到 15 舵机目标数组（插入嘴部舵机槽位）
5. SyncWrite 下发舵机目标位置
6. 慢速任务（电压温度）1 秒读一次，不占用 50Hz 环

⚠️ 最容易踩坑：关节索引映射

策略输出数组（14 维）：左腿5 → 头颈4 → 右腿5整机目标数组（15 维）：左腿5 → 头颈4 →【嘴部1】→右腿5

❗ 直接把 action [9] 写入数组 index9，会把右髋指令发给嘴舵机，右腿整体错位！

六、61 维观测向量（ONNX 输入契约，顺序绝对不能乱）

网络输入[1,61]，输出[1,14]，单位、坐标系、归一化仿真真机必须完全对齐 | 区间 | 维度 | 内容 | |---|---|---| |0~3|3 | 躯干坐标系陀螺仪，rad/s| |3~6|3 | 投影重力向量（单位向量）| |6~20|14 | 关节角度 - home pose，rad（不含嘴）| |20~34|14 | 关节角速度 rad/s（不含嘴）| |34~48|14 | 上一轮原始策略输出 | |48~61|13 | 命令块：twist (3)+head_pose (4)+body_pose (6)|

命令块明细： 48-51：vx,vy,vyaw；51-55：颈俯仰、头俯仰、头偏航、头侧倾；55-61：body x,y,z,roll,pitch,yaw

⚠️ 重要：不能手动把.pt 权重直接转 ONNX；必须使用官方 export.py 导出，归一化器要打包进 ONNX，否则真机观测没有归一化，直接失效。推理前需要 warm-up 消除首帧延迟。

七、BOM 物料清单（基础行走最小版本，不含摄像头 / 音频 / NFC）

1. 主控：Radxa Zero3W（RK3566）
2. HAT 板：Pollen RPI Robot HAT（可复刻 KiCad 工程，基础版可删减音频 / BMI088）
3. 舵机：Dynamixel XL330 ×15（XL330-M288-T，14 策略 + 1 嘴）
4. IMU 桥接板（ID200）：MCU STM32G031 + LSM6DSV16X，封装成 Dynamixel 从机
5. 电池：NP-F550 规格 2S 锂电；注意：2S 满电 8.4V，XL330 推荐 5V，必须稳压！原版运行时默认按 2S 电池电压做安全检测，修改舵机供电后需要修改软件电压保护逻辑
6. 结构件：基于 MJCF 导出 STL，3D 打印；PLA 试模，PETG/ASA 正式件；重载关节考虑 PA
7. 电源配件：保险丝、总开关、反接保护、限流电源

工具清单：万用表、可调限流电源、逻辑分析仪、Dynamixel 调试器、电子秤、卡尺、3D 打印机

八、软件仓库（4 个核心仓库）

1. microduck
   真机 Rust 运行时、robotd、设备树、配置
2. microduck_rl
   MuJoCo 仿真环境、PPO 强化学习、模型训练、ONNX 导出脚本
3. elec_RPI_Robot_HAT
   官方 HAT KiCad 原理图 PCB、Gerber 生产文件
4. microduck-replica
   第三方逆向装配重建，MJCF 导出整机 STL、爆炸图

仿真训练流程

1. Python 版本锁定 3.12~3.13，uv 管理依赖
2. 冒烟测试：64 环境、5 迭代，快速验证环境

uv run train Mjlab-Velocity-Flat-MicroDuck --env.scene.num-envs 64 --agent.max_iterations 5

3. 正式训练：4096 并行环境，CUDA 显卡约 1~2 小时得到可用步态；无本地显卡可提交 HuggingFace Jobs

uv run train Mjlab-Velocity-Flat-MicroDuck --env.scene.num-envs 4096

4. 导出 ONNX（必须）

uv run scripts/export.py Mjlab-Velocity-Flat-MicroDuck --wandb-run-path <entity/project/run_id>

5. CPU 复演 ONNX，验证策略正确性

uv run scripts/infer_policy.py --walking output.onnx

九、机械重建（最容易踩坑：STL≠MJCF）

仿真 STL 只是视觉网格，关节轴线、父子关系、惯量、限位全部存在 MJCF XML 里

1. microduck-replica 脚本读取 MJCF，做前向运动学，把分散网格变换到世界坐标，合并为 15 个刚体 STL
2. 导入 CAD 只作为外形参考；必须重新建立参数化实体、关节旋转副、运动限位，不能直接用三角网格做运动仿真
3. 整机仿真质量约 737.2g；实物打印 + 电池 / 线束后通常到 1kg+；质量、质心改动大，必须更新 MJCF 并重训策略，不能硬调 action_scale 凑
4. 试制顺序：单关节样件 → 腿总成 → 整机；打印件优先热熔螺母，不薄壁攻丝

十、电源 & TTL 总线要点

1. Microduck 使用3.3V 逻辑半双工 TTL 单线 Dynamixel 2.0 协议，1Mbps，普通 USB-TX/RX 双线串口无法直接替代，需要方向控制电路
2. HAT 电源网络：电池 + BATT 直接接到舵机端口；独立 5V 降压芯片给 Radxa 主控；舵机端口没有内置稳压
3. 台架上电顺序：单独 HAT 测主控供电 → 单舵机 ID 配置、1Mbps 通信 → 逐颗增加 → 最后接入 IMU（ID200）

十一、IMU 桥接板原理

LSM6DSV16X → STM32G031 读取 SFLP 姿态融合，打包三轴 i16 陀螺 + fp16 四元数，伪装成 Dynamixel 设备 ID200，和舵机在同一个 SyncRead 帧读取。

• 数据块地址 124 起，12 字节；运行时会做坐标系映射
• IMU 必须刚性固定在躯干，不能装在头部；上电等待足够姿态融合稳定，否则观测错误

十二、主控部署（Radxa Zero3W + Armbian 26.2.1 Minimal）

1. 系统烧录，配置 SSH；运行 provision-board.sh 自动部署 robotd 等服务
2. 关键坑：Armbian 默认 serial-getty 占用/dev/ttyS2串口，会抢占 Dynamixel 总线，必须 mask 禁用

sudo systemctl mask --now serial-getty@ttyS2.service

3. 服务管理

robotctl version
robotctl health
sudo systemctl restart robotd

4. 假硬件测试（--fake，不上真实电机，验证软件栈）

sudo systemctl stop robotd
sudo /opt/robot/daemon/current/bin/robotd --fake --no-policy

无策略真实硬件：--no-policy，仅关节控制，不加载行走神经网络，适合校准 home pose

十三、舵机整机校准

校准目标：机械零位 ↔ MJCF home pose ↔ 舵机编码器读数三者统一

1. 逐个离线配置舵机 ID、波特率 1Mbps，记录零位、转向
2. 吊架固定机器人，缓慢回 home pose：sudo robotctl robot init；结束 relax 释放扭矩

sudo robotctl robot init
sudo robotctl robot relax --yes

relax 之后机器人失去支撑，必须提前有支架托住，防止跌落损坏

十四、分级真机调试（十级流程，逐级验证，不跳级）

1. 单舵机小角度运动测试
2. 单腿悬空 5 关节验证
3. 15 舵机上电、扭矩关闭，读取状态
4. 接入 IMU，验证 16 设备 SyncRead 稳定
5. 吊架内缓慢回 home pose，检查干涉 / 反转
6. 离地悬空运行行走策略，检查动作映射
7. 双脚着地，外部扶持，站立策略
8. 保护绳 + 软垫，独立站立
9. 扶持小速度行走
10. 短距离自由行走

日志记录：robotctl monitor --json --hz 50 > run.jsonl，摔倒后可和仿真数据比对定位问题

十五、故障排查速查表

十六、验收清单

分为仿真训练、机械、电气、软件校准、真机五大模块，逐项打勾；不是能走一次就算成功，要求可复现、日志完整
