物联网设备EMC与合规实践指南

物联网早已不再局限于小众联网设备。如今，其应用覆盖工业传感器、医疗可穿戴设备、智能楼宇控制系统、电能表、定位追踪装置、车载模组、无线供电系统以及5G联网基础设施。在众多产品中，无线功能不再只是附加功能，而是产品与外界通信的核心通道。

这一转变，使得射频测试、电磁兼容（EMC）测试以及合规方案规划愈发重要。联网设备必须正确使用频谱、避免产生有害干扰、具备抗电磁干扰能力、保护用户免受过量射频辐射，同时，设备集成至最终整机后，仍需满足法规要求。

需要着重强调的是，不少设计团队在项目落地时都会面临如下难题：物联网设备测试难度大。这类紧凑型产品在单机内集成无线射频单元与传感器，同时涉及软件运行时序、云端连接、低功耗工作模式等因素，还存在性能监测难点。本文将时域辐射发射、带内干扰、失谐、串扰、设备邻近效应、低成本器件参数离散性、应用场景关键等级以及功能监测，列为物联网产品电磁兼容的核心关注点。

对于物联网产品而言，合规不只是发射机输出功率或杂散发射的问题。设备在承受电磁应力时仍需维持正常工作，尤其是传感器数据会供给风险等级差异悬殊的各类应用场景。

大多数物联网产品至少包含一个有意辐射体。不少产品同时集成多种无线技术，例如Wi-Fi、蓝牙、蜂窝、LTE-M、NB-IoT、LoRa、Zigbee、RFID、UWB、GNSS，或是私有射频链路。每台发射机都要满足对应的法规义务，各个目标市场都有其专属的认证准入流程。

单一地区的核准，并不代表产品可自动获得其他地区的市场准入资格。取得FCC核准的产品，销往加拿大仍需获得ISED认证。已完成北美测试的设备，进入欧洲市场申请CE标识时，仍需满足EN 300 328、EN 301 489、EN 62368-1标准，完成射频暴露评估，并准备一套完整技术文件。

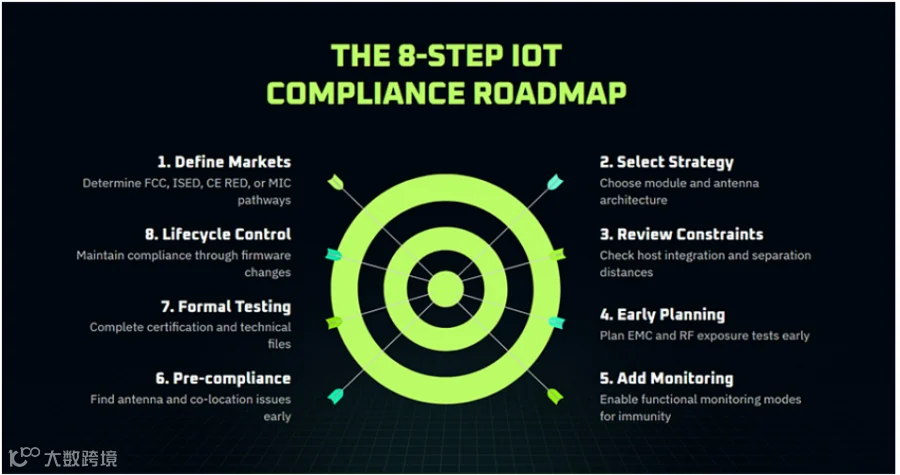

若未能尽早规划合规路径，可能引发海关扣货、产品召回、出货延误、市场监管查处、产品重新设计，或是错失上市窗口期。这一点对初创企业与采用预认证模组的厂商尤为重要：模组认证虽能降低风险，但并不能免除整机层面的合规义务。

射频测试用于验证无线设备可在核准频段内发射信号、发射功率不超限值、抑制杂散发射，并依据适用标准要求使用无线信道。对于典型IoT发射机，射频测试项目通常包括：

• 射频输出功率与等效全向辐射功率（EIRP）

• 占用带宽与信道带宽

• 频率稳定度

• 带边合规

• 带外发射与杂散发射

• 占空比与累计发射时间

• 跳频序列、自适应机制与信道接入行为

• 接收机阻塞以及适用条件下的接收机杂散发射

• 共址与同时发射评估

• 射频曝露评估，必要时包含最大允许曝露（MPE）或比吸收率（SAR）测试

一篇IEEE技术论文指出，普通电子产品加装无线电发射机后，部分频段对应的合规要求会严苛得多。文中举了一个例子：一款通用工业产品，一旦需要满足2.4GHz无线电相关要求，其1–3GHz附近的辐射发射限值将出现明显变化。实操启示很简单：增加无线功能会改变整机的合规负担，影响范围不局限于无线模组本身。

传统EMC测试通常重点检验产品在确定工作模式下的发射与抗扰度性能。IoT产品则有所不同：其工作行为会随固件状态、电池电量、休眠模式、传感器动作、网络连接、占空比、云端通信，以及发射失败后的重传逻辑发生变化。

相关文献指出了几项IoT特有的EMC挑战，在产品开发与测试阶段均需予以考量：

• 时域发射：软件周期与低功耗占空机制会导致骚扰发射仅在短暂的工作窗口内出现。

• 带内干扰：干扰可直接发生在通信信道内部，在拥挤的免许可频段中尤为常见。

• 共址效应：邻近电子器件、天线、电池、显示屏以及人体，都可能造成天线失谐或产生串扰。

• 应用关键等级：同一份传感器数据上传至云端后，既可能用于低风险监测场景，也可用于高风险决策。

这些并非学术层面的细枝末节。举例来说，一款无线温度传感器即便通过基础发射测试，在辐射抗扰度试验时仍可能无法传输正确数据；可穿戴设备在自由空间下满足输出功率限值，但穿戴在人体上时性能会出现偏差；智能工业传感器在实验室中可正常工作，在变电站、工厂或射频密集环境下可能失效。

IoT项目早期需要做出的核心决策之一，是无线电单元采用自研设计，还是选用预认证模组。两种方案在技术、成本以及法规合规方面带来的影响各不相同。

预认证模组通常是IoT厂商最高效的方案，但它并非成品设备的合规捷径。整机仍需针对数字发射、电源线发射、外壳集成、天线布局、标识、用户手册说明、射频暴露以及多射频同时发射场景进行评估。

模组认证仅覆盖认证证书载明工况下的模组本身。模组集成至整机内部后，整机必须作为一套集成系统进行评估。典型的整机级合规要求包括：

• 依据ANSI C63.4或适用EMC标准开展数字发射测试

• 交流市电或直流输入端口的传导发射测试

• 成品整机的辐射发射测试

• 如适用，需完成通信接口与外设端口的发射测试

• 共发射与共址评估

• 依据FCC、ISED RSS-102或等效地区法规开展射频暴露评估

• 验证天线类型、天线增益、隔离距离以及安装条件均保持在模组认证许可限值范围内

这正是EMC与射频联合测试的价值所在。产品有可能通过无线电测试，却因时钟电路、DC-DC电源转换器、显示屏、充电电路或高速走线布局不当，导致辐射发射测试失败。反过来，为降低电磁发射开展的设计修改，也可能造成天线失谐或无线通信距离缩短。

IoT产品很少能归入单一明确品类。一款医疗可穿戴设备可同时采用蓝牙低功耗、Wi-Fi、感应充电和专用业务接口；工业网关则可能集成蜂窝、GNSS、LoRa、以太网、USB以及高速处理器。每一类接口都会影响合规方案的制定。

一个极具实践参考价值的要点：物联网设备在抗扰度测试阶段进行状态监测难度较大。许多IoT设备采用电池供电，且仅通过无线射频接口进行通信。一旦外接监测线路，将会引入新的耦合路径，进而改变产品自身的EMC特性。

本文提出若干实用设计特性，有助于降低物联网设备的测试与问题排查难度：

• 光指示器件或光纤接口

• 实时时钟（RTC）

• 内部处理事件索引号或时间戳

• 施加抗扰干扰期间的内部日志记录

• 原始数据传输模式

• 云端在线监测

• 对照预期值寄存器执行内部自检

上述功能在辐射抗扰度测试、传导抗扰度测试以及静电放电（ESD）测试中极具实用价值。若无这些机制，设备表面上看可能测试通过——能够持续发送信号，但实际上可能一直在重复发送旧数据、内部反复重启，以及通过均值运算掩盖传感器采集错误。

完善的IoT合规方案，要求产品内置专用测试固件或工作模式，实现产品状态可观测。倘若实验室无法判定设备是否正常运行，抗扰度测试的有效性将大打折扣。

物联网数据通常上传至云端平台，可供多个应用复用。这带来了传统产品测试无法完整覆盖的合规与风险管理问题。同一款人体感应传感器，在一个场景下仅用于基础照明控制，在另一个场景下用于安防报警；同一交通传感器，一种场景下仅作统计分析，另一种场景用于应急路线规划。

本文着重指出，物联网传感器的关键等级不再仅由设备本身决定，还取决于云端应用对数据的使用方式。从EMC角度来看，这意味着制造商不仅要确认设备能否传输数据，还需验证在电磁应力作用下，数据是否持续准确、及时、可追溯且应用安全。

仅完成无线认证并不充分。大多数联网产品还需开展电磁干扰测试以及更全面的EMC验证。一套完整的IoT测试方案可包含以下项目：

• 辐射发射

• 传导发射

• 射频辐射抗扰度

• 射频传导抗扰度

• 电快速瞬变脉冲群、浪涌、电压跌落及断电中断

• 用户可触及表面与接口的静电放电抗扰度

• 射频暴露评估，包含最大允许暴露量（MPE）或比吸收率（SAR）

• 电池充电模式评估

• 无线共存评估

对于联网医疗设备，EMC规划尤为重要。产品可能需要依据IEC 60601-1-2开展评估、定义基本性能、实施风险管理、进行射频共存评审，并准备医疗监管申报所需的支持文件。

监管核准同样依赖申报资料的准确性。无线设备可能需要FCC ID标识、ISED认证编号、HVIN/PMN信息、CE标识；如适用，还需公告机构识别号、用户手册声明、天线安装条件、射频暴露警示以及型号标识。

即便技术测试结果合格，标识不规范或手册内容不全仍会触发市场监管核查。技术文件包还应包含框图、工作原理说明、原理图、天线规格、模组集成指南、测试报告、风险评估报告；如适用，还需附上符合性声明。

认证并非合规流程的终点。监管机构可要求提供样品、审查技术文档、调查投诉，并对已投放市场的产品开展评估。制造商还必须考虑固件、天线、供应商、PCB布局、电池以及外壳发生变更带来的影响。

对于软件定义或固件可配置的无线射频，这一点尤为关键。输出功率、信道接入机制、调制方式、频段、天线增益以及区域配置配置一旦变更，都可能影响原有认证结果。因此全生命周期合规流程应包含变更管控、定期文档复核、供应商监管以及法规动态跟踪。

ISO/IEC 17025认可，证明实验室具备公认的技术能力，配备经校准的设备、可溯源的测量体系、受控的作业程序以及质量监督机制。对制造商而言，这意味着测试报告具备更强的抗辩效力，更容易获得认证机构、监管部门与客户采信。
