交叉带分拣机在医药物流配送中心的应用

近年来，医药流通企业的订单结构发生明显变化，连锁药房、医院、医药电商和基层配送网点的订单频次提高，单票订单量变小，拆零品种增多，出库时效要求也不断提高。医药物流中心作为药品从仓储端流向销售端的关键节点，不仅要完成货品归集和线路分流，还要在出库前确认批号、效期、监管码、温区属性和包装完整性[2]。

传统人工分拣模式主要依靠人员完成拣选、扫码、复核、搬运和集货。该模式在订单量较小、品种较少时具有一定灵活性，但在订单高峰波次下容易出现明显短板：一是效率低，人员需要在不同作业动作之间频繁切换，复核台和集货格口容易排队；二是错误率高，漏扫、错扫、批号效期核对不及时等问题难以完全避免；三是低损控制不稳定，瓶装、玻璃包装和高价值药品在人工搬运及滑槽归集过程中容易受到冲击而破损[1-4]。针对上述问题，交叉带分拣机可以提供有效的解决方案。

本文将研究交叉带分拣机在医药物流中心的应用，重点讨论一体化模式——“视觉复核前置校验+交叉带自动分流”的作业组织方式，并结合实际案例分析设备选型、节拍匹配、滑槽低损设计和系统数据协同与应用效果[3]。

医药物流配送中心具有明显的行业特点。

一是订单拆零比例高。一个波次往往同时包含处方药、非处方药、器械耗材、瓶装液体、冷链品种和普通盒装药，包装尺寸、重量和外形差异较大。与普通商品分拣相比，药品不能只按目的地分流，还要保证批号、效期、监管码与订单信息一致，并在系统中留下可追溯记录。

二是复核作业要求高，效率低。药品出库一旦发生错发、漏发或效期不符，会影响终端使用安全，带来质量追溯与合规风险。人工复核作业受熟练度、疲劳程度和高峰订单压力的影响较大。

三是易损品控制难。部分瓶装药、玻璃包装药品以及高价值药品对外力冲击敏感，若滑槽角度过大、落差过高或末端缺少缓冲，药品在下滑和归集时容易翻滚、碰撞。滑槽结构若只考虑格口数量和场地利用率，而忽视下滑速度和末端冲击，就会把破损风险转移到出库环节。

四是信息数据闭环要求高。WMS负责订单与库存管理，WCS负责设备调度，视觉复核设备负责信息采集与校验，交叉带分拣机负责高速分流。任何一个环节反应滞后，都会造成主线空跑、供包等待、格口拥堵或异常件堆积。因此，医药配送中心改造不能只追求单机速度，而要把复核、供包、分流、滑槽和异常处理作为连续作业链设计。

1.交叉带分拣机的构成与适配性

交叉带分拣机由分拣主线、小车、供包系统、信息采集装置、格口滑槽及控制系统WCS组成。小车以固定节距排列于环形轨道上连续运行，每台小车配备独立皮带驱动装置。当小车到达目标格口时，小车启动，将药品分流至对应格口滑槽，实现物品的精准分流。

交叉带分拣机的主要技术优势如下：

分拣效率高：分拣能力可达10000～20000件/小时，可匹配大批量订单的处理需求；

分拣准确率高：采用编码器定位与WCS任务绑定技术，小车与格口一一对应，分拣准确率达99.9%以上，大幅减少错分、漏分；

货物损伤小：小车采用横向皮带柔性卸载，货物无需被推杆高速撞击，配合滑槽缓冲装置，对药品等易损物品保护性好；

信息数据的闭环：可对接WMS、WCS、视觉复核系统，实现“拣选—输送—分拣—复核”全流程自动化闭环。

交叉带分拣机凭借高效、准确、低损的核心优势，可有效解决医药配送中心的效率瓶颈与合规挑战，是医药物流中心自动化升级的重要装备。

2.方案设计

大型医药配送中心通常面临的主要技术难题，是如何在保持20000件/小时分拣效率的同时，确保药品批号、效期、监管码的100%准确采集。其解决方案是通过输送线将拣选动作、视觉复核、供包分拣串联起来，无需占用主线节拍。异常件在入口处即被拦截，避免错分件进入分拣机后再行查找和回退，从而在源头上保障分拣准确率与主线运行效率。

此方案设计的核心，是以输送线为纽带，将AGV货到人拣选、3D视觉复核、自动供包台串联为一体化作业单元。

具体作业流程为：AGV将待分拣药品送至复核区，作业人员按WMS下达的任务完成拣选后，把药品放到3D视觉复核工位。系统先完成数量清点、条码或监管码读取、批号效期识别和外观状态检查，并与订单信息进行比对。复核通过后，药品进入输送线和自动供包台；复核不通过时，药品停留在入口缓存或转入异常处理口，人工复扫确认后再重新进入流程。

图1 方案示意图

图1将上述作业流程进行了展示：上方、下方为不同楼层的视觉复核工作区，左右两侧为供包区，红色箭头表示药品从复核区进入供包区，再进入环形交叉带主线；400个滑槽格口，按门店、线路或订单波次分配，用于完成末端归集。该布置的重点是设备简单串联起来，在入口处完成复核和放行判断，在主线上完成小车绑定，在格口端完成低损归集。识别失败或信息不匹配的药品，不进入正常分流链路，经异常口处理后重新二次上线，从而减少对主线节拍的影响。

3.应用案例分析

下面以武汉某医药连锁企业配送中心为案例，对其进行分析，再系统、严谨地对比应用前后各主要指标，由此验证交叉带分拣机的应用价值及优化效果。

武汉某医药连锁企业配送中心日均3万订单行，其中拆零订单占70%，长期为湖北省内所辖区域的连锁药房及医院提供服务，以前采用人工分拣模式，因而存在效率低、差错率高、人力成本高、合规追溯难等诸多问题。因此2024年该中心引入视觉复核分拣一体式解决方案，将AGV货到人系统、环形交叉带分拣机、3D视觉复核系统等技术融合到一起，应用效果对比如表1。

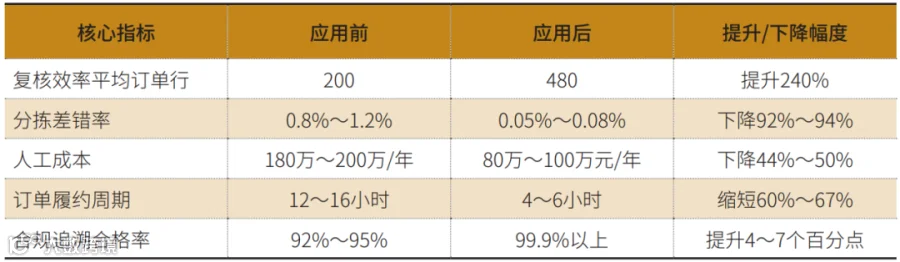

表1 应用效果对比表

案例总结：采用交叉带分拣机实现自动分流，使各项指标都得到明显改善：提升了分拣效率与准确性时，降低了人工成本，并形成药品批号、效期、监管码与订单流向的过程记录，能够较好地满足GSP追溯要求，适配医药物流中心自动化、智能化的建设要求。

1.视觉复核前置校验与主线节拍匹配

交叉带分拣机主线速度为2.5m/s，小车节距600mm，理论上约0.24s经过一个车窗；单供包口2500件/小时，对应单件上包间隔约1.44s。视觉复核若放在格口末端，异常件已经完成分流，处理成本较高；若放在供包前端，则必须保证识别速度不拖慢上包节拍。

本方案将拍照、条码/监管码解析、批号效期比对和WCS回写控制在0.7s以内，剩余时间用于物品姿态调整和释放缓冲。WCS采用空小车预约和多供包口错峰释放，避免多个供包口争抢同一车窗，使视觉复核节拍与主线车窗节拍解耦。

当识别失败时，系统不向主线发送放行信号，药品进入短缓存或异常处理口。对于条码模糊、监管码缺失、包装遮挡、批号效期不一致等情况，系统记录异常原因并锁定相关订单，在人工复扫通过后再重新预约车窗。此时主线继续接收其他已校验合格的药品，因此单件识别失败不会造成整线停机，也不会打乱后续供包节奏。

2.滑槽25°倾角与低损结构优化

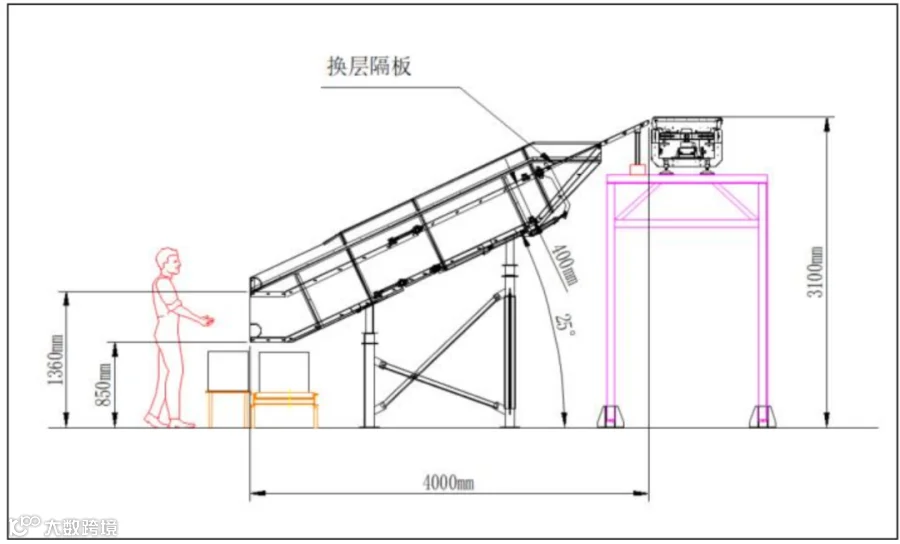

滑槽角度直接影响药品是否顺畅下滑以及末端冲击力度大小，滑槽结构设计如图2所示。

图2 滑槽结构设计示意图

滑槽采用双层立体式换层拨板结构设计，主要优势如下：

(1)双层滑槽充分利用空间，在相同占地面积下将格口数量提升一倍。双层滑槽结构紧凑、空间利用率高，适用于场地受限的大中型医药物流中心。

(2)换层拨板隔板设计：通过将光电传感器、锁格按钮等组件集成，实现滑槽与控制系统联动，满格时自动切换至另一层进行分拣，确保作业连续性。

(3)滑槽倾角结构设计，使得角度调整和缓冲装置安装便利，横梁定位孔可精确控制滑槽板安装角度，保证每层滑槽倾角一致，避免因安装偏差导致货物滑落速度不均，横梁框架为缓冲帘、防护侧板等安全装置提供稳定支撑，有效降低落料冲击对药品包装的损害。

该项目没有直接采用经验角度，而是采用“计算、仿真、试验”三步确定参数。首先抽取纸盒、塑料瓶、玻璃瓶等常见包装样本，设定临界滑动角约17°～21°；再将20°、25°、30°作为候选角度，通过运动仿真比较滑落速度、翻滚次数和末端冲击；最后在现场以混合药品进行试运行验证。结果表明，20°下滑稳定性不足，30°末端冲击偏大，25°配合缓冲帘、阶梯式减速和弹性橡胶垫时，不卡滞与低冲击之间的平衡较好。

3.数据闭环与异常可追溯

WCS将交叉带分拣机状态、小车占用、格口任务和异常原因等回传WMS，WMS再关联订单、批号、效期和监管码。管理人员按订单、门店、品种等类型追溯分拣过程，为质量复核、责任界定和数据提供依据。

本文围绕医药物流配送中心在高频拆零、合规追溯和低损出库方面的现实需求，分析了交叉带分拣机的适配优势，并以“视觉复核前置校验+交叉带自动分流”为核心，构建了从拣选、复核、供包、分流、滑槽归集到异常处理的数据闭环。

交叉带分拣机具有高效率、高准确、柔性卸载和低损分流等特点，能够较好地解决传统人工分拣效率低、差错率高、复核压力大和追溯记录不完整等问题。对于拆零订单占比较高、门店或医院目的地较多的医药配送中心，交叉带分拣机方案具有较强的适配性。

方案设计的关键是节拍匹配和异常前置。采用3D视觉复核、WMS/WCS数据联动、小车绑定、供包导入和入口异常拦截等技术，可以避免识别失败影响主线节拍，同时增强批号、效期、监管码和订单流向的可追溯性。

交叉带分拣机作为核心分流装备，与3D视觉复核、AGV货到人拣选、WMS/WCS等技术融合应用，是医药物流配送中心实现全流程自动化、智能化的建设方向，利于医药物流业高质量发展。
