高盐废水零排放：浓缩与结晶技术解析
从减排到限排再到零排，废水排放标准逐步攀升。实现“零排放”的核心在于高含盐废水的全回收，本质是完成废水中水和盐类的分离。
目前，浓缩技术、结晶技术以及两者的耦合协同是实现高盐废水零排放的主流工艺。针对特定水质，往往还需在前端增加预处理环节，以优化后续处理条件。其中，浓缩作为资源化处理的核心，主要分为热浓缩和膜浓缩两大类。
热浓缩技术概览
热浓缩技术适用于处理高TDS（总溶解固体）和高COD（化学需氧量，可达数百克每升）的废水，通过加热实现离子的高倍浓缩。主要技术包括多级闪蒸（MSF）、多效蒸发（MED）以及机械蒸汽再压缩蒸发（MVR）。
多级闪蒸（MSF）起步于上世纪50年代，工艺成熟且适合大型化应用，但存在热力学效率低、能耗高及设备结垢腐蚀等问题，限制了其首效蒸汽温度及运行经济性。本文重点阐述应用更为广泛的多效蒸发（MED）和机械蒸汽再压缩蒸发（MVR）。
多效蒸发（MED）技术详解
基本原理
多效蒸发（MED）通过将多个蒸发器串联，利用前一级蒸发器产生的二次蒸汽作为下一级蒸发器的加热蒸汽，而下一级的加热室即充当上一级的冷凝器。

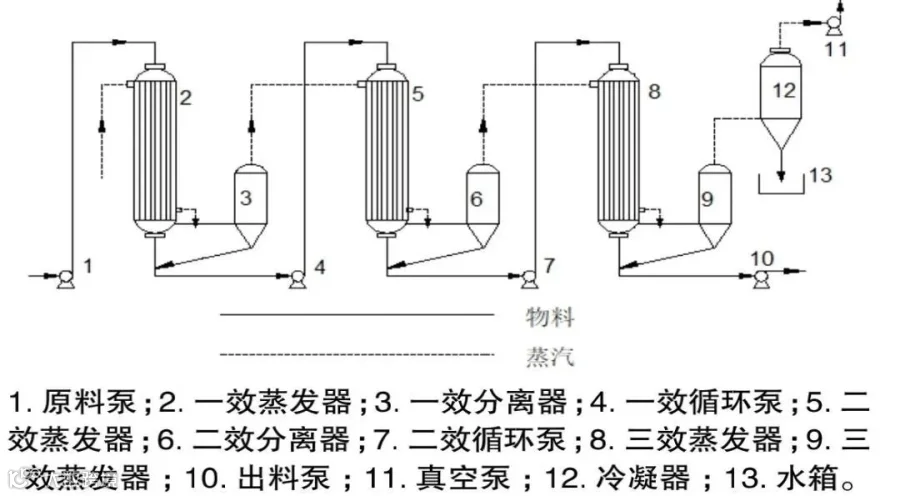

▲三效蒸发器工艺流程
在MED系统中，仅需在第一效输入新鲜蒸汽，后续各效利用前效产生的二次蒸汽作为热源，末效蒸汽可作为低压热源使用。这种多次利用二次蒸汽汽化潜热的机制，显著降低了新鲜蒸汽的消耗量。
MED蒸发器类型及选型原则
MED蒸发器可按蒸汽压力、设备类型、效数及物料流动方向分为四大类十五种：
- 按蒸汽压力：常压、加压、减压蒸发；
- 按蒸发器类型：管式、板式、管板结合蒸发；
- 按效数：二效至六效蒸发；
- 按物料流动：并流、逆流、混流、平流。
MED选型三大原则：
- 流向选择：逆流和混流效果优于并流。逆流能耗最低，并流能耗最高，混流特性介于两者之间但更接近逆流优势。
- 效数确定：效数并非越多越好。随着效数增加，热量利用效率提升边际递减，而设备投资大幅增加。对于高沸点物系，通常仅采用二效或三效。
- 压力设定：需综合考量物料特性、热量衡算及不凝气截留程度。各效压强不仅与物料和热量平衡有关，还受不凝气节流程度的影响。
MED技术的优缺点分析
主要优点：
- 预处理简单，仅需添加阻垢剂，化学药剂消耗少；
- 传热效率高，采用管内冷凝、管外沸腾的双侧向变传热，受热时间短，传热面积小；
- 操作弹性大，产水量可在设计值的40%~110%范围内波动，优于MSF和反渗透；
- 处理效果彻底，冷却液盐分去除率超90%，有效抑制微生物再生；
- 运行可靠，全自动化控制，且管内压力高于管外，即使换热管腐蚀也不会污染产品水。
主要缺点：
- 易结垢，约每10天需清理一次，维护频率较高；
- 效数增加导致蒸汽利用率边际效益下降。例如，蒸发1吨水耗汽量比率：一效1.1、两效0.57、三效0.4、四效0.3、五效0.27，伴随设备产能下降。
MED常见技术问题及对策
MED运行中常面临起泡、结垢及设备腐蚀三大问题：
- 起泡问题：物理消泡（如声波、机械振动）成本高；化学消泡剂价格昂贵且工艺复杂；机械消泡法因成本低、效果好而更受青睐。
- 结垢问题：可采用酸洗加中性清洗方案。研究表明，该方式下挂片平均腐蚀速率小于1g/m²·h，总腐蚀量小于10g/m²，优于相关工业清洗标准。
- 腐蚀问题：针对含盐离子末效蒸汽腐蚀，可通过低温、定时、定量置换低氯离子冷凝水，并在循环水中添加高效缓蚀剂解决。
机械蒸汽再压缩蒸发（MVR）技术详解
基本原理
MVR技术利用压缩机对蒸发系统产生的二次蒸汽做功，将其由低品位蒸汽提升为高品位高温高压蒸汽，再作为热源返回蒸发系统。该系统实现了电能向热能的转换，大幅减少对外界生蒸汽的依赖。
▲MVR工艺流程
启动阶段由蒸汽发生器供热，待物料蒸发产生二次蒸汽后，压缩机介入工作。高温高压蒸汽经换热冷凝成处理后出水，同时释放热量加热物料，形成热能闭环。
MVR系统核心组成
MVR系统各设备需在热力学和传热学上精准匹配，主要包含以下四类设备：
- 压缩机：核心动力源。
- 罗茨压缩机：容积型，风量小、温升大，适用于蒸发量小、沸点升高大的物料；
- 离心压缩机：压差型，流量大、温升小、气流平稳，适用于蒸发量大、沸点升高小的物料。虽稳定性优，但需防范喘振现象。
- 蒸发器：主要有升膜和降膜两种形式，国内多采用降膜蒸发，具体选型依据物料特性和能耗要求。
- 热交换器：多采用间壁式换热器（如列管式、波纹式、螺旋式），确保冷热流体不直接接触。
- 气液分离器：用于分离雾沫中的液滴与二次蒸汽，设计时需综合考虑蒸发量、温度、粘度及液位等因素。
MVR的技术优势
- 节能显著：仅在启动时需生蒸汽，稳定运行后无需外部热源，能耗主要为压缩机和泵的电耗；
- 运维成本低：无需工业蒸汽，安全隐患少，操作简单；
- 占地面积小：同等处理量下，占地远小于传统多效蒸发设备。
MVR常见技术问题及应对
- 系统结垢：结垢会导致传热效率下降，进而减少可利用的二次蒸汽量，严重影响产能。由于MVR特殊性，定期清洗至关重要。
- 温升限制：高浓度废水沸点升高大，要求压缩机提供更高温差，导致能耗剧增。研究表明，MVR合理温升范围为8℃～20℃，若沸点升高超过18℃，该技术优势将丧失。
- 物料匹配：需根据物料成分、结晶特性、粘度、比热、密度及沸点升进行精准选型。
- 沸点升高较大的物料：宜采用MVR单效蒸发；
- 高浓度物料：需强制循环以防流速过慢导致结焦；
- 热敏性物料：需缩短在蒸发器内的停留时间。
