说回主题：我国冻土区域分布广泛，多在东北、西北、青藏高原等地区，冻土具有低温、冻胀性、融沉性、冻融反复循环等特殊岩土力学特性，需要考虑的因素较多，计算原理远复杂于常温土体，人工设计基础时计算繁琐，误差大，工作效率低。
道亨铁塔冻土单桩基础设计系统是针对多年冻土、季节冻土地区的专业化设计软件。该系统贴合冻土地区的工程特性，考虑了冻土冻胀性、融沉性等进行了切向冻胀力、上拔稳定、下压稳定等核心计算，集参数录入、智能计算、施工图和计算书自动生成于一体，使基础设计简捷方便、经济合理，可显著提高工作效率。
PART 01
研发背景
冻土区别于普通土体，冻土环境随季节、温度发生变化会产生诸多问题：如冻结状态时需要考虑因土体积膨胀而产生向上的切向冻胀力、冻融反复循环的土层无法提供正常的土壤侧摩阻力、土体相对稳定的多年冻土层需要考虑冻结强度等特殊岩土问题，这都是基础工程设计中的难点。常规通用的基础设计只适用于普通土体，欠缺对冻土的冻胀性、融沉性以及冻土区力的变化等因素的考虑。
我国现行最新设计规范： DL/T 5219-2023架空输电线路基础设计技术规程、DL/T 5501-2015 冻土地区架空输电线路基础设计技术规范、GB 50007-2011建筑地基基础设计规范、JGJ 118-2011冻土地区建筑地基基础设计规范等规范规定了冻土基础的设计要求，规避冻融灾害风险。
PART 02
功能模块
遵循上述最新设计规范并结合典型冻土地区线路运行情况，道亨铁塔冻土单桩基础设计系统主要对冻土区的设计冻深、上拔稳定、下压稳定等进行计算校验，其他计算项目均按普通土计算，可满足设计需求。

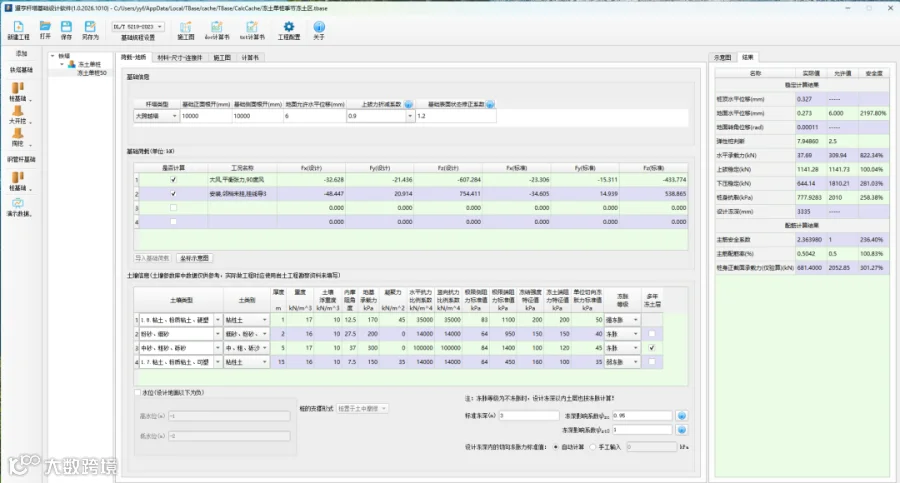

用户可根据实际工程场景，自主录入或修改适配各类冻土场地的地质参数：标准冻深及其各类影响系数、土类别、冻土层设置、冻胀等级、冻结强度、冻土端阻力等参数。
季节性冻土切向冻胀力
有两种设置方式：手工输入和自动计算。自动计算时支持输入单位切向冻胀力、基础表面状态修正系数等参数。

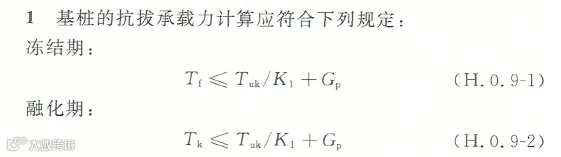

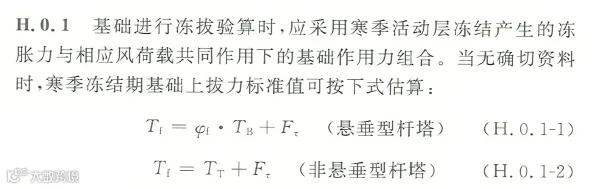

上拔稳定需要同时满足冻结期和融化期的抗拔承载力计算要求，在冻结期时取冻结期基础上拔力标准值
，包括由于土体积膨胀产生向上的切向冻胀力标准值
和基本风速作用时，上部结构传至基础顶面的上拔力标准值
、60%基本风速对应的风荷载、100%的线条张力及永久荷载共同作下产生的基础上拔力标准值
，程序提供不同的折减系数的选项供用户设置。在融化期时，取外部荷载传至基础顶面的上拔力标准值
。

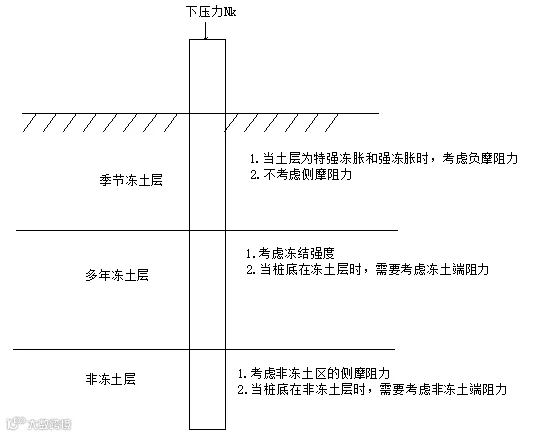

季节活动层需要考虑由于土体积变化产生的切向冻胀力，不考虑侧摩阻力，当土层为强冻胀和特强冻胀时考虑其融化时产生的负摩阻力。多年冻土层一直处于冻结状态不会发生土体积变化，可不考虑切向冻胀力，同时冻土冻结状态下桩土界面的侧摩阻力会发生变化，用来抵抗上拔，一般等效为冻结力。
程序支持单基或批量输出施工图和计算书。
铁塔冻土单桩基础设计系统以“参数灵活设置+精益计算验算+一键输出设计成果”的模式，辅助设计人员高效、准确地完成冻土区单桩基础的设计，全面规避冻融灾害风险，保障电力工程建设质量。
