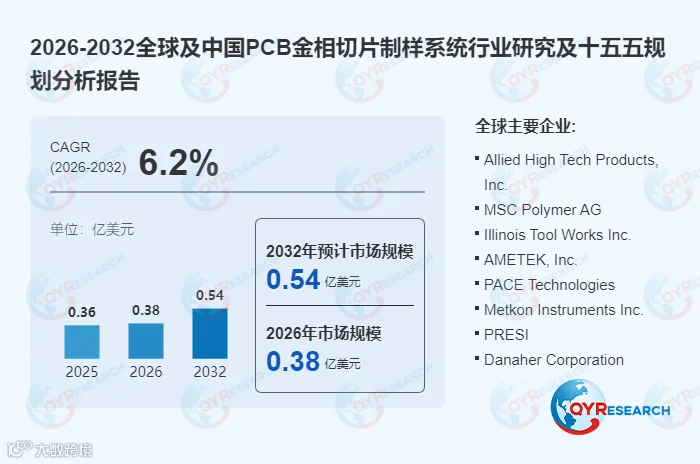

QYResearch调研显示，2025年全球PCB金相切片制样系统市场规模约为0.36亿美元，预计到2032年将达到0.54亿美元，2026—2032年期间的年复合增长率（CAGR）为6.2%。从整体趋势来看，随着印制电路板向高密度互连、多层化、微型化和高可靠性方向发展，PCB制造企业对截面分析、工艺验证和质量控制的需求将持续存在，为专业金相切片制样设备创造稳定的市场空间。
PCB金相切片制样系统是一类专门用于印制电路板（PCB）、柔性线路板（FPC）、高密度互连板（HDI）以及相关电子互连结构截面样品制备的实验室设备和集成化制样系统。其核心作用是将PCB样品按照规定的位置和方向进行切割、镶嵌、研磨与抛光，制备出适合显微观察和尺寸测量的截面，从而帮助技术人员分析孔铜厚度、镀层连续性、微盲孔结构、绝缘介质层、层间连接和焊接界面等关键特征。
二、PCB金相切片制样系统产业链分析
1. 上游：精密加工部件、耗材与自动化控制技术
PCB金相切片制样系统的上游主要包括精密切割部件、研磨与抛光耗材、镶嵌材料、夹具、运动控制模块、光学定位组件、传感器及工业控制系统供应商。这些零部件和材料共同决定设备的加工精度、重复性、运行稳定性及长期使用成本。
在精密切割环节，切割刀片、主轴稳定性、进给控制和夹持结构会影响样品切口质量。如果切割过程中产生过多热量、机械应力或材料变形，可能影响后续截面观察。研磨和抛光环节则需要砂纸、研磨盘、抛光布及相应研磨介质等耗材，耗材的粒度、硬度和适配性会影响表面平整度、划痕情况及材料去除效果。
对于树脂镶嵌工艺而言，镶嵌材料需要与样品结构、观察目标和后续加工流程相匹配。若树脂固化不充分、样品固定不牢或材料之间存在明显差异，可能在研磨过程中产生边缘损伤或结构偏移。
随着高密度互连板和复杂微孔结构的应用增加，上游供应商需要提供更稳定的精密部件与制样耗材。设备制造商也需要加强与耗材供应商的配合，通过优化设备参数、耗材规格和工艺流程，提升不同材料体系下的制样一致性。
2. 中游：专用制样设备研发、系统集成与工艺方案开发
产业链中游主要包括PCB金相切片设备制造商、精密切割设备企业、金相制样设备供应商及提供自动化集成服务的企业。其核心任务是将切割、镶嵌、研磨、抛光和样品定位等工序整合为稳定、可重复的制样流程。
基础型设备通常以单一工序为主，适用于样品量较少或制样流程相对简单的实验室；集成化系统则可以将多个工序组合起来，减少人工转移样品和重复调整参数的工作。部分高端系统还支持自动进给、定量去除材料、程序化研磨抛光和多试样夹持，有助于提升批量制样的一致性。
中游企业的竞争力主要体现在三个方面。第一是机械结构和运动控制能力，包括切割精度、定位重复性及研磨抛光过程的稳定性。第二是工艺适配能力，能够针对不同板厚、孔径、材料结构和检测目标提供合理的制样方案。第三是售后服务与应用支持，包括设备调试、耗材选择、工艺培训和故障处理。
对于设备供应商而言，仅提供硬件并不一定能够解决客户的全部问题。由于不同PCB结构的制样要求存在差异，客户可能更需要设备、耗材、工艺参数和质量验证相结合的整体方案。因此，能够提供完整制样流程支持的企业，有机会形成更强的客户黏性。
3. 下游：PCB制造企业、电子产品厂商与第三方检测机构
下游主要包括刚性PCB生产企业、柔性线路板制造商、HDI板生产企业、电子产品代工厂、第三方检测实验室和科研机构。不同客户对金相切片制样系统的需求，主要取决于产品复杂度、质量控制要求、样品检测频率和实验室自动化水平。
对于PCB制造企业，金相切片常用于生产过程质量控制和工艺验证。例如，企业可以通过截面观察评估金属化孔的铜层分布、层间连接状态和局部缺陷，为电镀、钻孔、压合等相关工艺的调整提供依据。
对于高密度互连板制造商，微盲孔、叠层结构和细间距互连对制样定位及截面质量提出了更高要求。样品如果没有准确切过目标结构，即使后续显微观察设备具备较高分辨率，也难以得到有代表性的检测结果。因此，这类客户通常更关注精密定位、定量材料去除和重复制样能力。
第三方检测实验室则更加重视设备的适用范围、检测流程兼容性和不同客户样品之间的切换效率。对于需要处理多种板材和复杂结构的实验室而言，能够快速调整工艺参数、稳定制备不同类型截面样品的系统，更有利于提升整体工作效率。
三、PCB金相切片制样系统市场增长的主要驱动因素
1. PCB高密度化与复杂互连结构提升截面检测需求
随着电子设备向高性能、小型化和高集成度发展，PCB结构也在不断演进。多层板、HDI板、微盲孔、埋孔以及复杂层间互连结构，对制造精度和连接可靠性提出了更高要求。单纯依靠外观检查，通常无法完整判断内部孔壁、镀层和层间连接的质量，因此截面分析仍是PCB质量控制的重要手段之一。
IPC相关标准体系覆盖印制板可接受性、刚性板资格与性能要求，以及微切片制备等内容。例如，IPC-A-600涉及印制板可接受性要求，IPC-6012则涉及刚性印制板的资格和性能要求，相关文件均涉及内部结构或金属化结构的评价。
随着PCB结构日趋复杂，制样设备不仅需要完成基本切割和抛光，还需要在定位精度、样品保护和工艺重复性方面提供更可靠的支持。这将推动部分制造企业升级原有手动制样设备，或采购自动化程度更高的专用系统。
2. 质量控制与失效分析推动实验室设备升级
PCB产品质量与电子设备的稳定性密切相关。若孔铜厚度不足、局部镀层不连续、层间连接异常或焊接界面存在缺陷，可能影响产品在热应力、机械应力或长期运行环境下的可靠性。通过金相切片制样与显微观察，企业可以检查内部结构，辅助分析工艺缺陷及潜在失效原因。
对于PCB制造企业而言，制样设备不仅用于最终产品检测，也可以用于工艺开发、生产异常调查和供应商质量验证。例如，当某批次产品出现电气连接异常时，技术人员可以对代表性样品进行截面分析，观察孔壁铜层、介质层和连接界面的状态，再结合电气测试及其他检测结果判断可能原因。
这类应用对制样过程的稳定性提出了要求。如果同一类型样品在不同时间或不同操作人员手中得到的制样质量差异较大，就可能影响缺陷判断和数据比较。因此，具备程序化工艺、稳定夹持和重复定位能力的设备，有望获得更多关注。
3. 自动化制样提升检测效率与结果一致性
传统金相制样通常需要操作人员依次完成取样、定位、镶嵌、研磨和抛光等步骤。该流程对人员经验有一定依赖，且不同操作人员在切割位置、材料去除量和抛光终点判断方面可能存在差异。当实验室样品数量增加时，手工操作还可能增加重复劳动和样品管理压力。
自动化制样系统能够将部分工序参数化，并通过固定程序、定量进给和多试样夹具减少人工干预。对于需要重复检测同类孔结构或开展批次比较的企业而言，自动化设备有助于建立更统一的制样流程，提升实验室的处理效率。
不过，自动化并不意味着所有工艺都可以完全标准化。不同板材、孔径、树脂材料和观察目标仍可能需要不同的制样参数。自动化设备的价值，在于提高可重复性并减少不必要的操作差异，而不是取代专业人员对样品结构和制样结果的判断。
四、PCB金相切片制样系统市场面临的主要阻碍因素
1. 设备与工艺专业性较强，应用验证存在门槛
PCB金相切片制样涉及精密切割、样品固定、树脂镶嵌、研磨、抛光及后续观察等多个环节。不同工序之间相互影响，任何一个环节出现偏差，都可能影响最终截面质量。
例如，切割位置不准确，可能导致目标孔结构没有完整暴露；研磨过程中材料去除量控制不当，可能使目标截面偏离最佳观察位置；抛光不足或过度，又可能影响镀层边界和微小缺陷的识别。因此，设备采购之后，企业仍需要通过工艺调试和操作培训，才能稳定获得符合检测要求的样品。
对于设备制造商而言，如何覆盖不同板材、不同孔结构和不同检测目标，是产品开发中的重要挑战。若缺少完善的工艺数据库和应用支持能力，即使设备具备较高的机械精度，也未必能够在所有样品上取得一致效果。
2. 设备投入、耗材支出与实验室预算之间存在平衡
不同类型的PCB金相切片制样设备，在自动化水平、加工精度、样品处理能力和功能配置方面存在差异。基础型设备初始投入相对可控，但可能需要更多人工操作；高端自动化系统则能够减少部分重复劳动，却通常需要更高的采购预算和维护投入。
除设备购置成本外，企业还需要考虑切割刀片、研磨砂纸、抛光耗材、镶嵌材料及设备维护等持续支出。若设备配置与实际样品数量不匹配，就可能出现利用率偏低或产能不足的问题。
因此，采购方应根据每日或每月样品量、样品类型、检测精度要求和人员配置进行评估。对于样品量有限的实验室，模块化或半自动化方案可能更符合成本需求；对于高频检测和多批次质量控制场景，自动化程度更高的系统则可能更有利于提高长期效率。
3. 不同检测标准与样品结构增加设备适配难度
PCB产品覆盖刚性板、柔性板、多层板和HDI板等多种类型，材料结构、厚度、孔径和互连方式各不相同。不同检测目标对截面位置、制样精度、表面状态和后续观察方法的要求也可能存在差异。
IPC-9241针对印制板微切片制备提供工艺指导，强调取样到微蚀处理过程中存在多种需要控制的变量。这也说明，PCB金相切片制样并非单纯依靠设备型号即可确保结果，而需要将设备性能与具体制样方法结合起来。
对于设备制造商而言，产品需要具备一定的工艺适配能力，同时避免为过多的特殊需求进行高成本定制。对于客户而言，则应提前明确样品类型、目标结构、检测方法和适用标准，以减少设备采购后的二次改造和反复调试。
五、PCB金相切片制样系统市场未来发展趋势
1. 制样过程向自动化、程序化和高重复性方向发展
未来，PCB金相切片制样系统将更加重视自动定位、定量研磨、程序化抛光和多试样处理能力。通过将关键工艺参数固化到设备程序中，可以减少人工操作差异，并提高批量样品处理的一致性。
对于PCB生产企业而言，稳定的制样流程有利于开展批次间比较和工艺变更验证。对于第三方实验室而言，自动化设备可以减少重复性操作，将更多人力投入样品分析、数据判读和检测报告工作。
但自动化制样仍需要与实际样品特征相匹配。未来设备的竞争力，不仅体现在自动化功能数量上，还体现在是否能够针对不同PCB结构提供稳定、可复现的制样效果。
2. 光学定位、精密运动控制与材料去除量测量持续升级
随着PCB内部结构变得更加复杂，截面制样对定位精度的要求不断提高。高端设备通过光学定位、CCD辅助对位和精密运动控制，可以帮助操作人员更准确地找到目标孔、微盲孔或特定连接区域。
Z轴材料去除量测量和程序化研磨抛光等功能，也有助于控制加工过程，降低因过度研磨导致目标结构偏离观察截面的风险。多试样夹具则可以在一定条件下提高处理效率，并减少不同样品之间的操作差异。
未来，设备厂商可能进一步加强定位、研磨和抛光模块之间的协同设计，让制样过程更加可控。不过，最终截面质量仍受到样品固定方式、材料特性、耗材选择和操作参数等多种因素影响，不能单纯以某一项自动化配置判断设备整体性能。
3. 制样设备与检测流程进一步融合，服务模式向整体解决方案发展
PCB金相切片制样系统本身主要负责样品制备，后续通常还需要借助光学显微镜或其他分析工具进行观察和测量。因此，未来市场可能更加重视制样设备与显微观察、图像分析、检测记录和质量管理流程之间的衔接。
例如，实验室可以将样品编号、制样参数、检测图像和测量结果进行关联，形成较完整的质量记录。这有助于后续复查、批次比较和失效分析，也能够提升实验室内部的数据管理水平。
对设备供应商而言，市场机会可能从单一设备销售逐步扩展到设备、耗材、工艺开发、操作培训和售后服务相结合的解决方案。对客户而言，这种服务模式有助于缩短设备投入使用后的磨合期，并降低制样质量不稳定所带来的重复工作。
