SolidWorks工程图中，剖视图箭头方向常与放置位置相反，这源于软件默认的“第三视角”设置（国外常用），而国内标准采用“第一视角”。本文将介绍如何调整设置，使剖切箭头方向随剖视图位置自动适配国标要求。
操作步骤

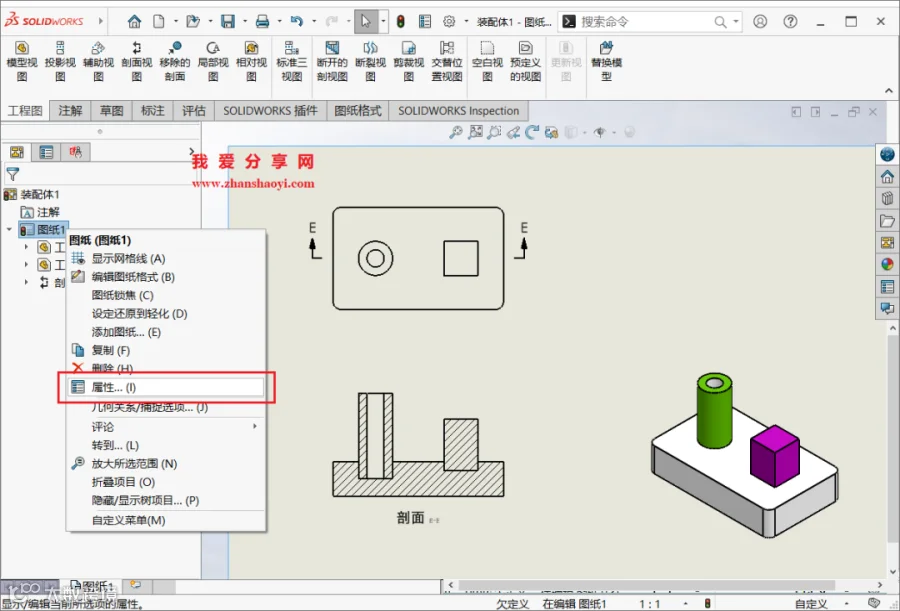

1、启动SolidWorks 2025并打开示例工程图文件。在左侧特征树中，右键点击“图纸名称”，选择【属性】选项。

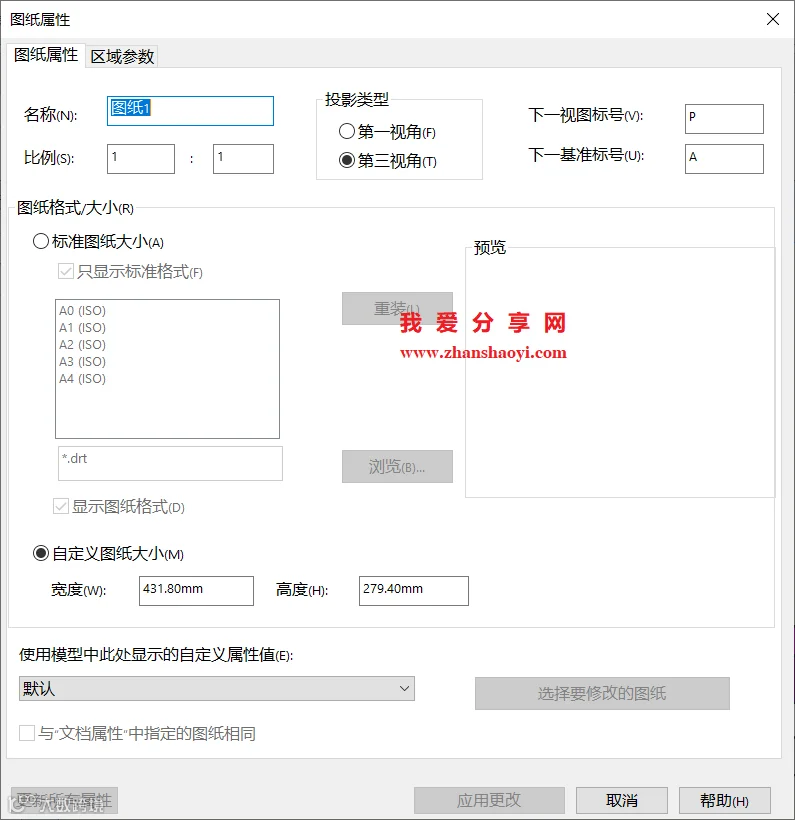

2、在弹出的对话框中，找到“投影类型”区域，勾选【第一视角】，随后点击【应用更改】按钮。

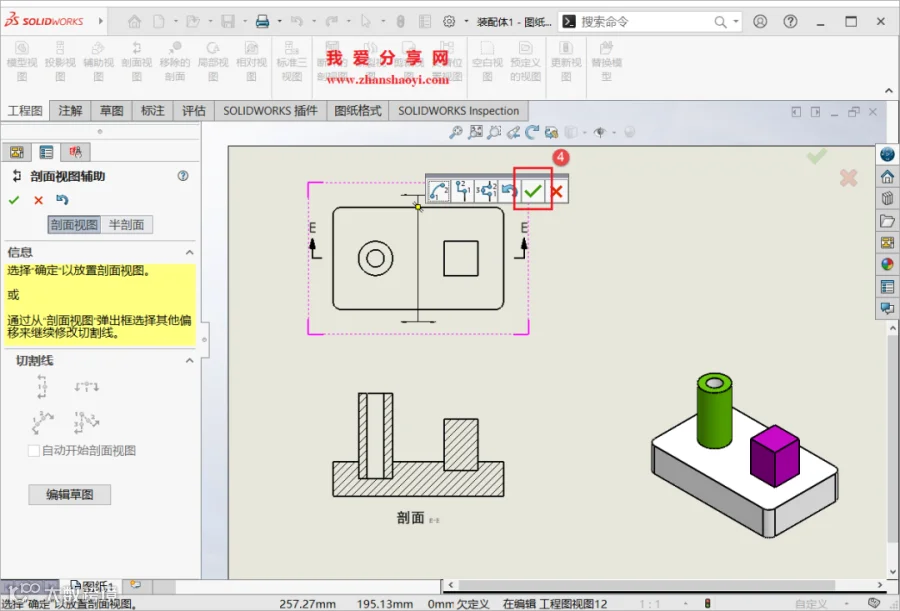

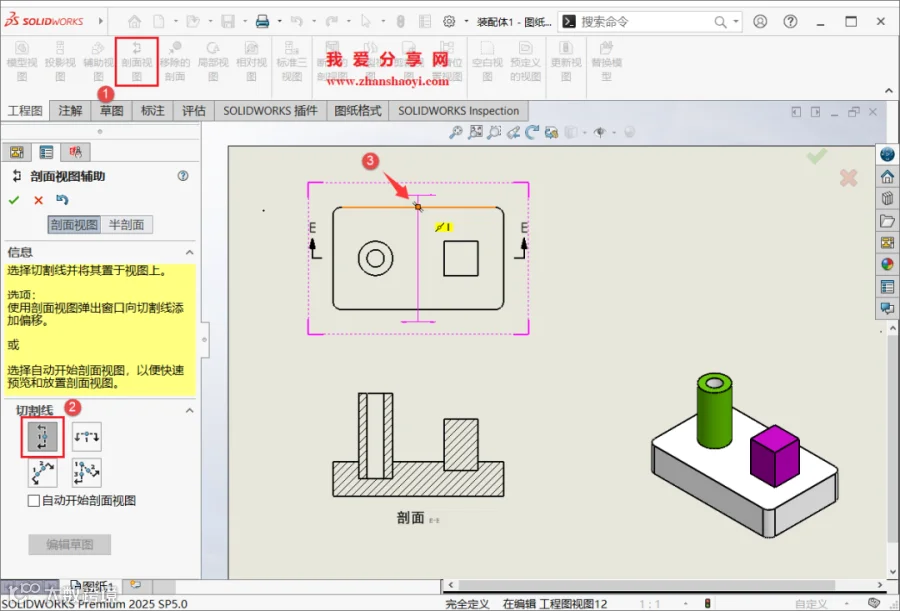

3、点击上方工具栏中的【剖视图】命令，选择切割线并在图形中指定剖切位置，最后点击【确定】按钮。

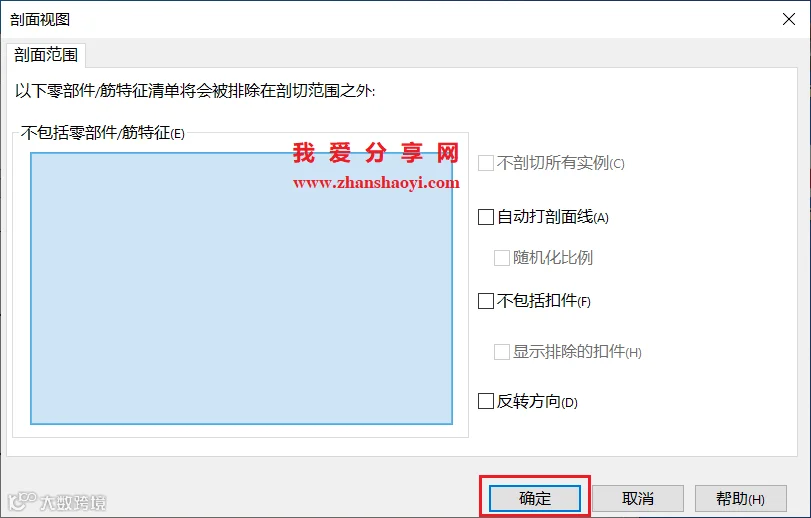

4、在随后弹出的对话框中，直接点击【确定】完成初步创建。
5、关键步骤：在左侧属性栏中勾选【自动反转】选项，然后再放置或调整剖视图位置。

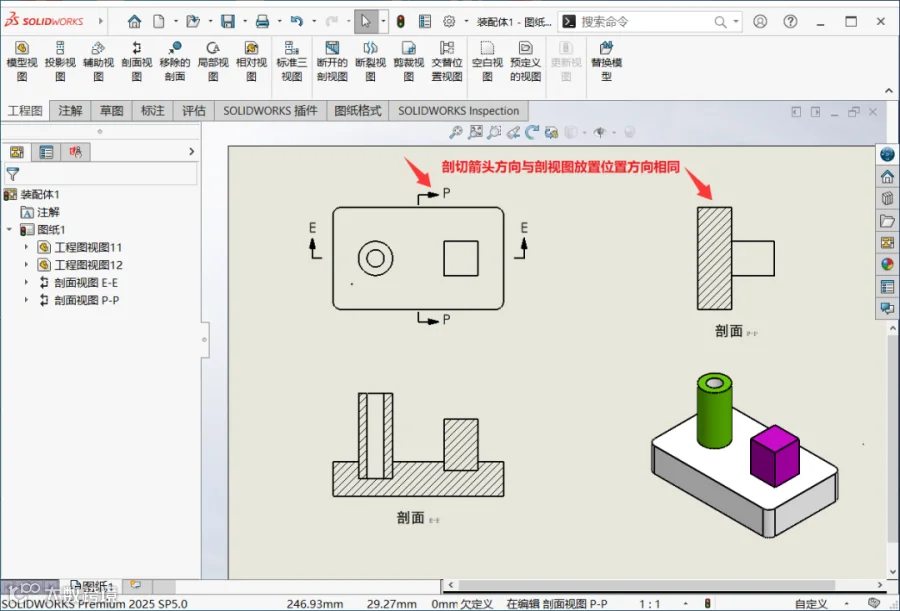

6、设置完成后，新生成的剖视图箭头方向将与视图放置方向保持一致。后续移动剖视图时，箭头方向也会自动同步调整，符合国内制图标准。
