客户案例
宣汉储配煤基地储煤棚
风荷载分析

本期为您介绍的客户案例是四川省达州市宣汉县储配煤基地储煤棚项目，由中煤科工重庆设计研究院（集团）有限公司承担设计，委托方为四川冠德能源有限公司。

项目包含四座并列布置的大跨度储煤棚。针对墙面开洞和相邻棚体的风场干扰，工程团队采用德儒巴数值风洞软件 RWIND 3.04 开展风荷载分析，比较不同风向下的表面风压分布，并整理用于结构设计的风洞数据。

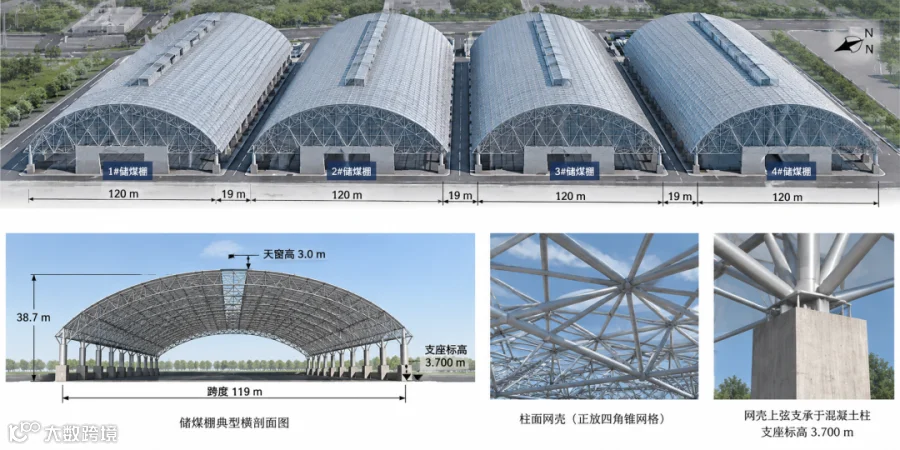

四座储煤棚均采用柱面网壳结构，山墙采用网架结构封闭。网壳通过上弦支承于混凝土柱上，支座标高为 3.700 m。各棚的跨度、长度、高度及矢高比相同，洞口位置有所区别。

单棚结构跨度为 119 m，高度为 38.7 m，顶部设置 3.0 m 高的天窗。平面布置中，棚体长度为 416 m，相邻棚体间距为 19 m；山墙和纵墙设有多个宽 8～12 m 的洞口。这些洞口连通棚内外空间，相邻棚体也会改变周围气流，因此，项目将开洞条件和群体布置一并纳入风荷载分析。

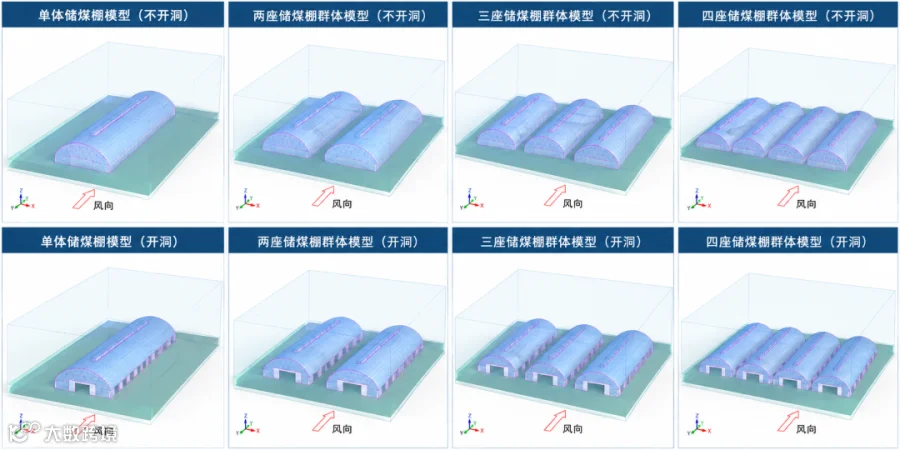

工程团队在 RWIND 中建立了单体储煤棚模型，以及包含两座、三座和四座储煤棚的群体模型。各类模型分别考虑开洞与不开洞两种状态，并设置随高度变化的入口风速剖面，计算 0°、45°、90°、135°和 180°五个风向。

单体模型给出储煤棚独立受风时的风压分布，群体模型计入相邻棚体的干扰。工程师可在同一风向下对照两类结果，比较不同布置条件对各棚的影响。

气流经墙面洞口进入棚内后，会改变内表面压力。项目分别计算开洞和不开洞状态，并在开洞工况中进一步输出内、外表面的系数云图，用于分析两侧风压对屋面和墙面的共同作用。

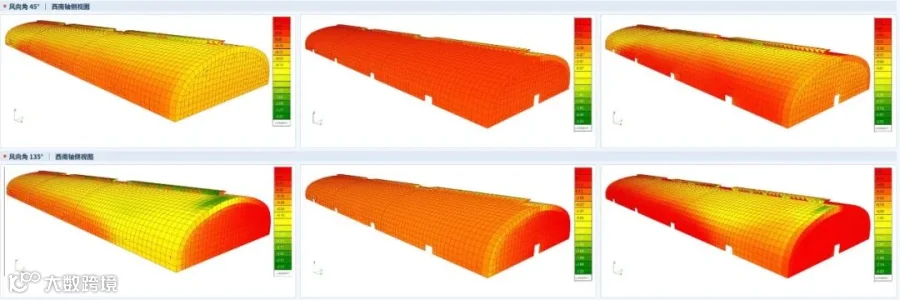

以单体模型的 45°和 135°风向为例，RWIND 结果分别展示了棚体外表面与内表面的压力分布。工程师可以从俯视图和轴测图查看屋面、山墙及天窗周边的变化，并在统一方向约定下结合内外压力确定围护面的净风荷载。

四座储煤棚并列布置，来流绕过前方棚体后，会继续作用于后方棚体和棚间通道。随着风向变化，各棚与来流的相对位置发生改变，所处的遮挡和绕流条件也随之变化。

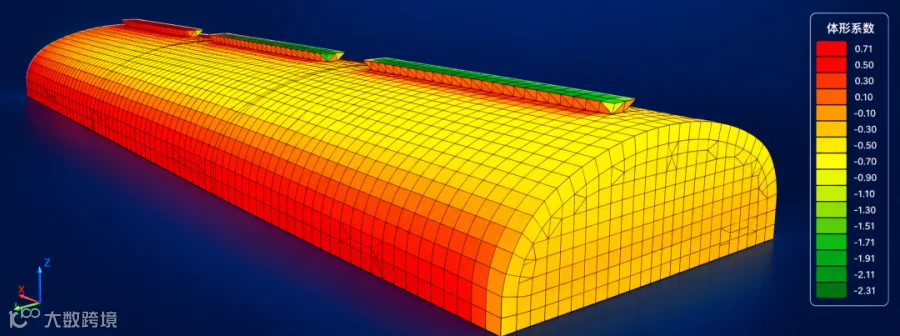

项目对两座、三座和四座棚体的布置分别计算，并将多模型结果按储煤棚编号进行包络整理。风速流线图用于查看气流绕过屋面、穿过洞口及流经棚间的路径，表面系数云图则用于比较各棚不同部位的风压分布。设计人员据此选用对应棚体的结果，将群体干扰纳入各座储煤棚的风荷载取值。

计算完成后，工程师将 RWIND 结果整理为 TXT 格式，再通过 3D3S 的“导入风洞数据”功能读取，供结构分析和构件设计使用。

本项目体现了德儒巴软件 RWIND 在实际工程项目中的适用性。目前，德儒巴软件提供 90 天的免费试用，欢迎各位工程师申请：
