如果一种催化剂需要数小时高温处理才能形成，而另一种方法能够在1秒内完成关键活化步骤，真正值得研究的就不只是时间差，还有这段时间里材料究竟发生了什么。
金属有机框架（MOF）具有明确的金属节点和有机配体结构，是制备合金纳米颗粒与碳基复合催化剂的重要前驱体。但传统炉热解通常需要较长的高温处理时间，可能造成颗粒长大、团聚和金属流失。
韩国科学技术研究院与延世大学等团队发表于《Chemical Engineering Journal》的研究，采用快速焦耳加热（RJH），在秒级时间内将FeNi-MIL-101转化为合金纳米颗粒与石墨碳基体组成的复合结构，并将其用于电催化硝酸盐还原制氨。
一、1秒内，MOF发生了什么变化？
研究团队首先制备FeNi-MIL-101前驱体，再将其喷涂到碳纸上，在氩气气氛中施加电流进行快速焦耳热处理。
当处理时间为1秒时，样品表面温度约为700℃。论文报告，传统炉热解所需的约5小时活化过程，在该条件下被压缩到1秒。
结构表征显示，处理后形成了FeNi合金纳米颗粒，同时有机配体转化形成石墨化碳基体。合金颗粒与碳基体共同构成复合结构，并锚定在碳纸电极上。
这意味着，前驱体活化与电极构筑可以结合起来。处理后的电极能够直接用于后续电化学测试，减少了材料回收、研磨和重新涂覆等步骤。
二、为什么不是加热时间越长越好？
快速焦耳加热的另一个价值，是可以把处理时间变成观察材料演化的实验变量。
研究团队比较了不同处理时间，发现Fe与Ni并不是在同一时刻、以完全相同的方式形成合金。
在较短处理时间下，Ni更早出现明显的金属态还原与局部聚集；随后，Fe逐步向富Ni区域重新分布，最终形成FeNi合金颗粒。
XPS与X射线吸收谱等证据共同支持这一演化路径：Ni优先还原并参与成核，Fe随后还原、并入颗粒并推动合金形成。
论文报告，颗粒平均尺寸从0.6秒时的17.70 nm增长到2秒时的27.38 nm。颗粒密度在1秒左右达到较高水平，继续延长处理时间可能带来颗粒长大、团聚及金属流失。
因此，1秒不是可以直接推广到所有材料的通用参数，而是这一前驱体组成和工艺条件下获得较优结构的重要窗口。
三、合金组成如何影响催化表现？

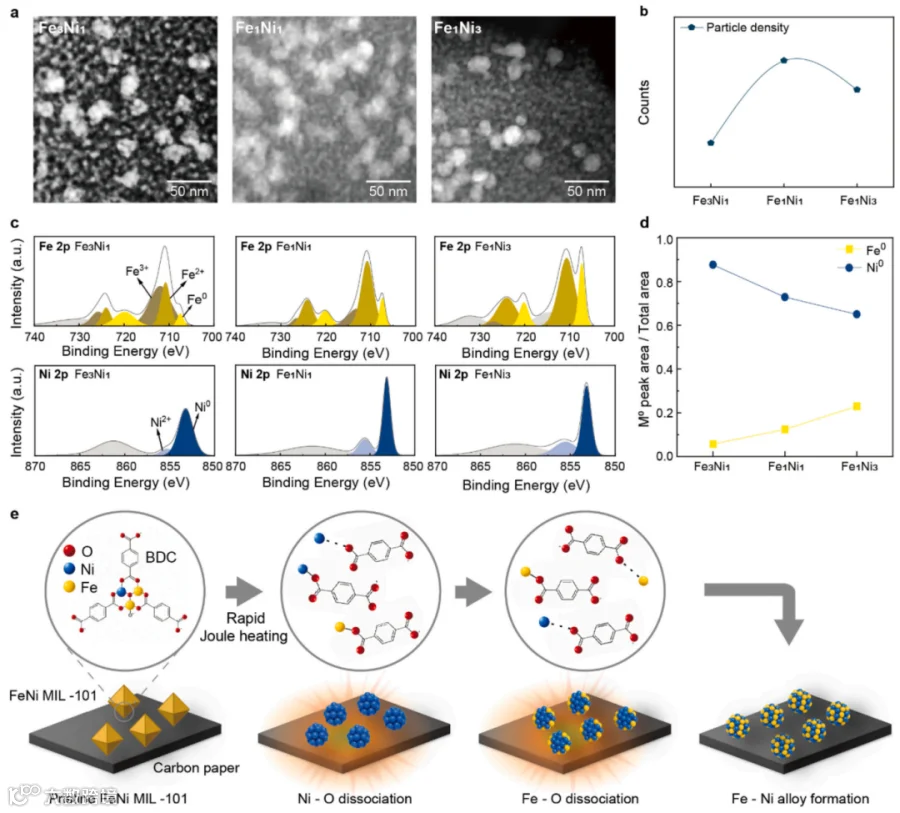

研究团队进一步调整前驱体中的Fe/Ni比例，并在1秒条件下进行焦耳热处理。
结果显示，在所测试的组成中，Fe₁Ni₁样品具有较高的颗粒密度，并表现出较好的催化性能。
在1 M KOH和0.1 M KNO₃电解液中，该催化剂的氨法拉第效率达到91.31%。相比未经过相同处理的MOF前驱体，氨选择性显著提高，亚硝酸盐副产物的法拉第效率则明显降低。
研究通过¹⁵N同位素标记进一步确认，生成的氨来自硝酸盐还原，而不是其他含氮污染源。
这些结果说明，催化性能与合金形成、颗粒密度、表面金属态及碳基体结构有关，不能简单归结为“升温速度更快”。
四、能耗降低96.6%，还需要看哪些条件？
论文比较了快速焦耳加热与700℃、5小时炉热解工艺。在其报告的能耗核算口径下，焦耳热处理的单位面积活化能耗从0.289 Wh/cm²降至0.0098 Wh/cm²，降幅约96.6%。
论文还报告，按输入催化剂质量归一化的产氨表现提高约7倍，并在20次循环中基本保持法拉第效率与产率稳定。
这组数据说明，快速热处理在该实验条件下具有显著的时间和能耗优势。但单位面积活化能耗不能直接等同于包含前驱体合成、电极制备、辅助设备及后续电解在内的全流程能耗。
五、快速焦耳热的意义：让处理时间成为材料设计变量
这项研究展示了快速焦耳加热的两个特点。
第一，极短的热处理时间能够减少高温下颗粒持续长大的机会，为保留特定微观结构提供条件。
第二，亚秒到秒级的时间调控，使研究者能够比较不同阶段的还原、成核和合金化过程，从而建立材料结构与催化性能之间更清晰的联系。
对于MOF衍生催化剂而言，这种方法为合金颗粒、碳基体和电极的一体化构筑提供了新思路。能否推广到其他MOF体系和电催化反应，还需要根据前驱体组成、导电特性、目标结构及放大条件逐一验证。
快速焦耳热的价值，不只是让材料更快完成热处理，而是让“处理多久”成为可用于调控材料结构的重要参数。
论文信息
Kim, D. et al. Rapid Joule heating enables MOF-derived alloy nanoparticle interlocked within graphitic carbon matrix for efficient and durable nitrate-to-ammonia electrocatalysis. Chemical Engineering Journal, 2026, 549, 182947.
DOI：https://doi.org/10.1016/j.cej.2026.182947
欢迎关注我们的公众号或访问官方网站：
https://www.zhongkejingyan.com.cn/
如果您对上述创新研究所用设备感兴趣，欢迎联系张老师：13121391941
