SolidWorks剖视图默认会对所有零件进行剖切，但在工程制图规范中，轴类、标准件等通常不进行剖切。如何在SolidWorks中实现指定零件不剖切？以下是具体操作步骤。
SolidWorks剖视图排除特定零件操作指南
1. 打开工程图文件

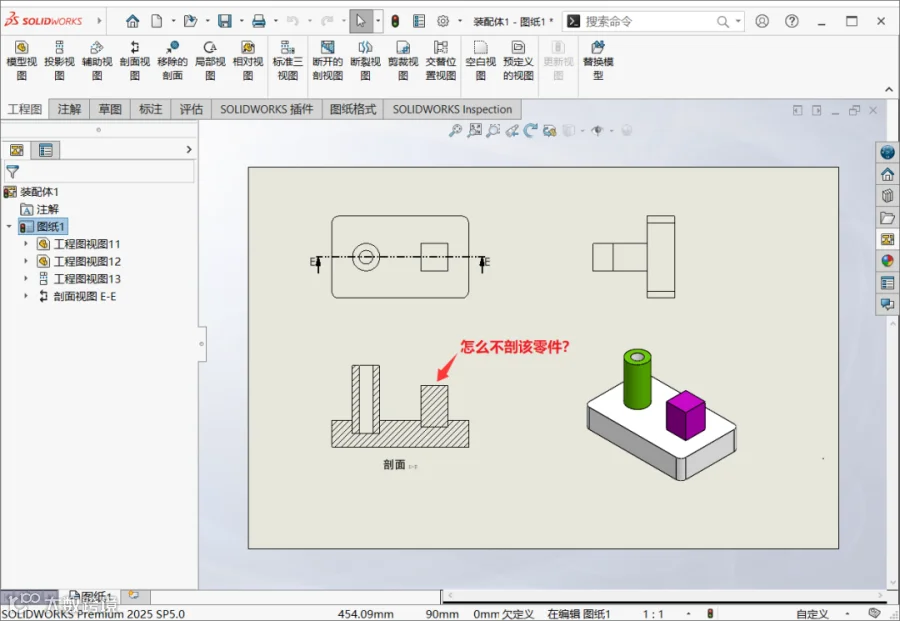

启动SolidWorks 2025软件，打开包含剖视图的示例工程图文件。本文以不剖切实心柱形体为例进行演示。
2. 进入剖视图属性设置

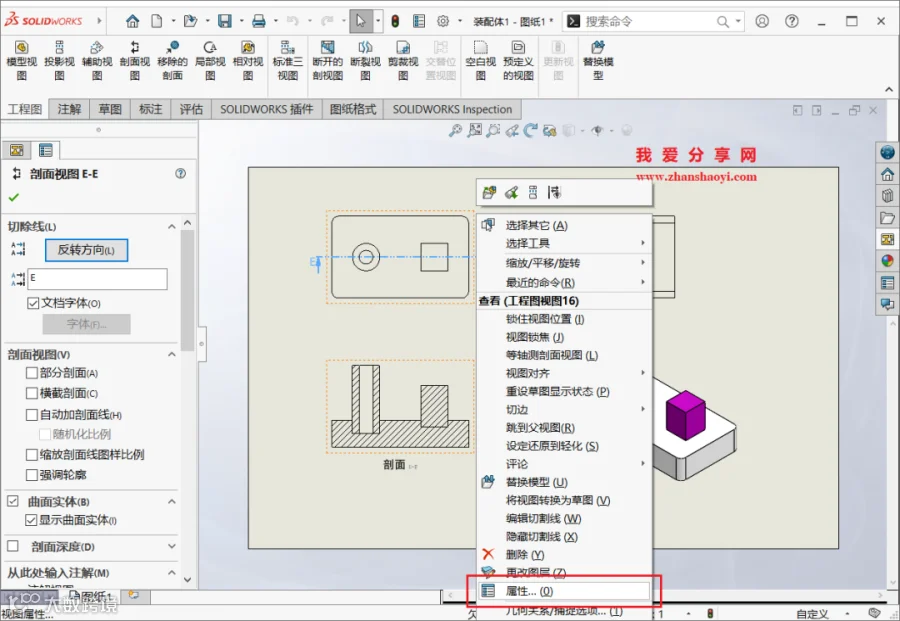

在绘图区域下方的剖视图上点击鼠标右键，在弹出的菜单中选择【属性】选项。
3. 设置不包括零部件

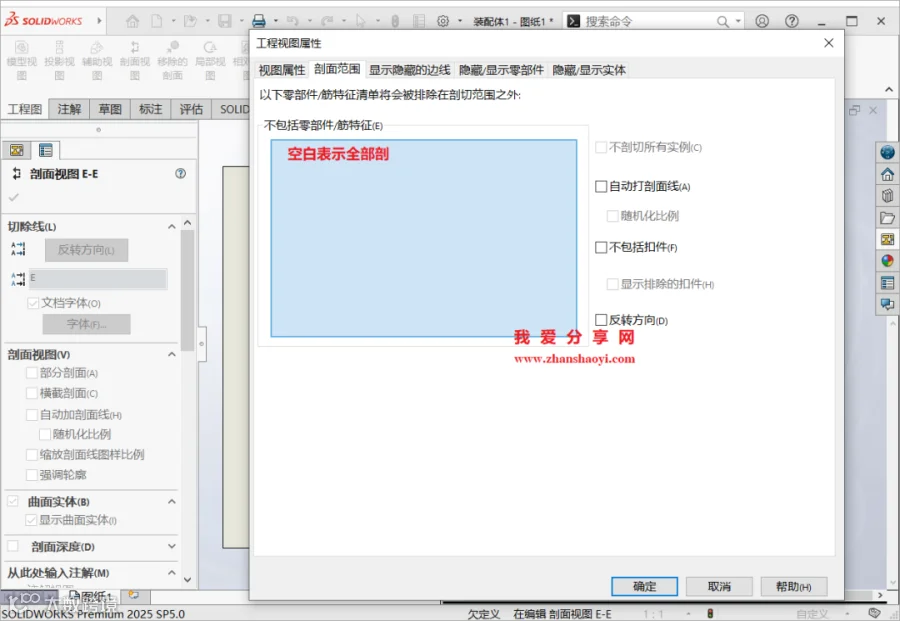

在弹出的对话框中，点击【剖切范围】选项卡。找到“剖面范围”下的“不包括零部件/筋特征”选项。此时，直接在图形区域的剖视图中单击选中希望保留完整、不进行剖切的零件。确认窗口中显示该零件名称后，点击【确定】。
4. 完成设置

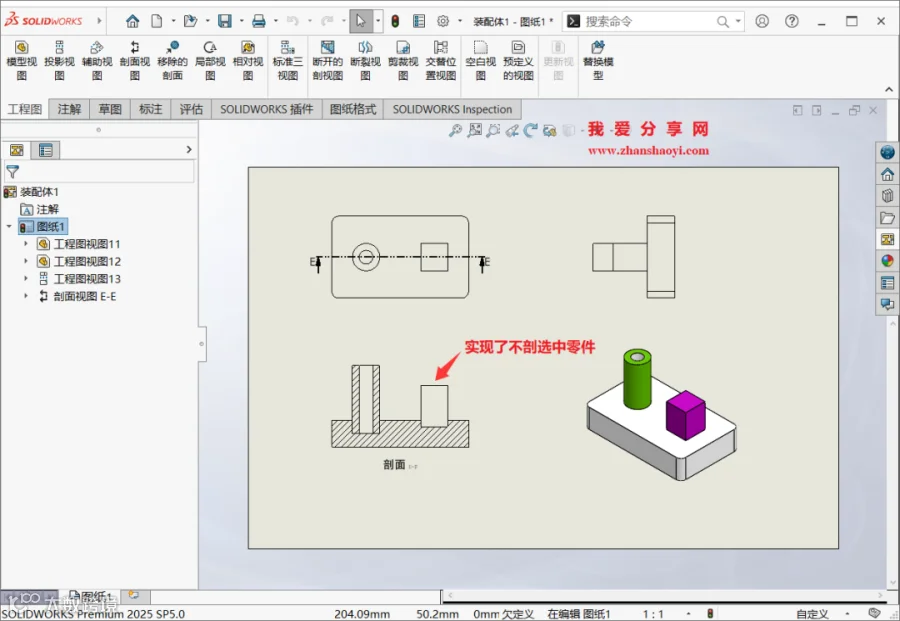

设置完成后，所选零件在剖视图中将保持完整外观，不再显示剖面线，从而符合工程制图标准。
