800VDC 转型的核心在于确定 AC-DC 转换设备的部署层级。
随着 AI 机柜功率攀升，电源架构正加速迭代。麦格米特（MEGMEET）在 2026 OCP Global Summit 上指出，从 GB200/GB300 时代的 33kW 电源架，到 Vera Rubin 时代的 110kW 电源架，功率密度的跃升推动了 800VDC 落地方案的细分。厂商将 800VDC 部署划分为三档：机柜级、集群级和数据大厅级，并明确了各层级的硬件规格与改造边界。
从 415VAC 到 800VDC：转换节点的三级演进
传统 AC 架构链路为：中压电网（13.8-35kV）经变压器降至 480VAC，再经 UPS、PDU 和 415VAC 配电至机柜，最终由 PSU 转为 GPU 所需的 54VDC。800VDC 方案的核心变革在于改变“交流转直流”的发生位置：
- 方案 A（机柜级）：在机柜内完成 480VAC 到 800VDC 转换，适合存量改造；
- 方案 B（集群级）：转换移至集群电力中心，机房内部署直流母线，适合集群改造；
- 方案 C（大厅级）：整流器或固态变压器（SST）置于数据大厅级并配备储能，直接供应 800VDC，适合新建数据中心。
随着转换层级外移，机房侧需进行的物理改动依次减少。
图示：上方为现有 415VAC 架构，下方三行依次为机柜级、集群级、数据大厅级 800VDC 方案，标注了中压接入、柴油发电机（可选）与储能位置
方案 A：机柜内转换，最小化设施改动
方案 A 保留设施侧 480VAC 配电不变。480VAC 从顶部母线进入电源柜，通过 110kW 风冷 6RU AC-800VDC 电源架（可配 BBU）或 110kW 风冷 3RU 电源架转换为 800VDC，再经 90kW 1RU 直流降压架降至 GPU 所需的 54VDC（标称 50VDC）。
物理布局上，电源柜位于两排 GPU 机柜之间，800VDC 母线沿柜体下行。该方案优势在于改造边界最小，仅涉及机柜及布线，大厅基础设施无需变动；代价是每柜均需配置一套转换设备。
图示：左侧展示 480VAC 输入及电源柜内两级转换流程，右侧展示 800VDC 输出后经降压架送至 54VDC GPU 机柜
方案 B：集群级集中转换，引入室内 SST
方案 B 将转换节点移至集群级。35kV/13.8kV 中压经变压器降为 480VAC 后，由室内固态变压器（SST）转换为 800VDC 直流母线，向整排 GPU 机柜供电；储能系统（BESS）通过 DC/DC 模块接入同一母线。
此方案改变了数据大厅布局：电力中心位于机柜排两端，厅内仅保留 800VDC 液冷母线和计算柜。相比方案 A，转换设备由“每柜一套”缩减为“每排一套”，但引入了 SST 等新设备，对机房的布置、维护及验收提出了新要求。
图示：下方展示电网经中压变压器、室内 SST 至 800VDC GPU 机柜的链路，BESS 经 DC/DC 接入；左上角展示电力中心置于机柜排两端的大厅平面布局
方案 C：大厅级户外部署，最大化内部空间
方案 C 将转换与储能整体移出数据大厅。13.8-35kV 中压直接接入户外整流器或 SST，输出 800VDC 经直流配电单元（DC Dist）送至计算柜，电池与储能作为可选模块挂载于直流侧。
演示中，户外 SST 集装箱直接接收 35kV/13.8kV 中压，输出 800VDC 供给 GPU 机柜，BESS 并排摆放。该方案使厅内仅剩直流配电和计算设备，为液冷、网络和高密度机柜腾出宝贵空间；但需重新规划室外集装箱的土建、防雷及检修链路。

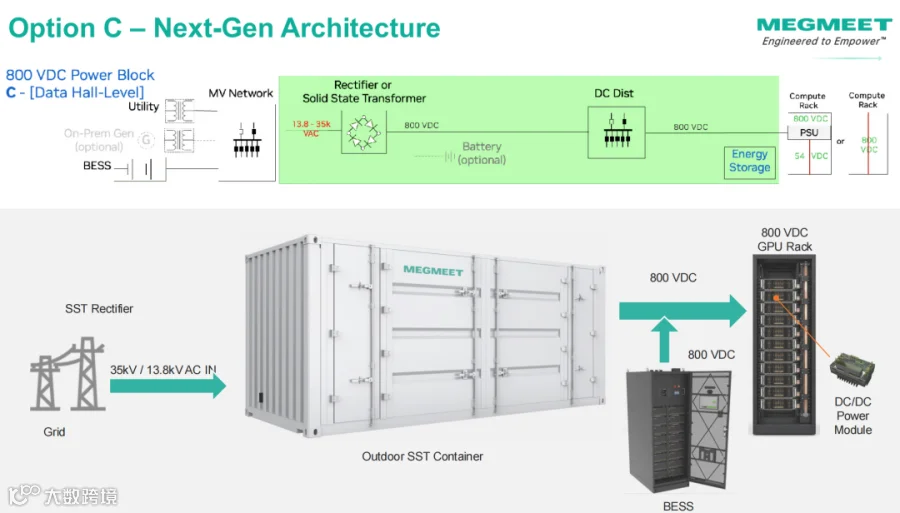

图示：上方为数据大厅级方案单线图，下方为户外 SST 集装箱接入中压电网并向 GPU 机柜与 BESS 供电示意
风冷与液冷：110kW 级电源架规格对比
为支撑上述方案，电源架提供风冷与液冷两种版本：
风冷版本
110kW 风冷 6RU AC-800VDC 电源架：集成熔断器、接触器及 50VDC-200W 辅助源，支持热插拔与 N+1 并联。
90kW 风冷 1RU 直流降压架：含六个整流槽位，各支持 15kW 子模块，19 英寸标准宽度（兼容 21 英寸机柜），峰值效率高达 98%。
液冷版本
100kW 液冷 5RU 版本：采用全液冷无风扇设计，使用 UQD08 标准化快接头，支持 EDPP 至 180% 负载。
95kW 液冷 1RU 降压架：达到 80 PLUS Ruby 等级，支持 CAN、PMBus 与 USB 通信，具备内部 ORing、黑匣子记录及 FRU 数据存储功能，整机符合 IEC 62368 标准。
图示：左侧两列为 110kW 风冷 6RU 与 90kW 风冷 1RU 电源架，右侧两列为 100kW 液冷 5RU 与 95kW 液冷 1RU 电源架，标注了 PSU、PMC 与 BBU 位置
结语：选型需匹配实际工程边界
800VDC 的施工复杂度取决于转换设备的站位：方案 A 维持设施侧 480VAC 不变，改动局限于机柜；方案 B 将转换集中于集群电力中心，厅内实现直流化；方案 C 则将转换与储能完全外移。
在实际选型中，除关注电源架功率、冗余口径、液冷接口及储能接入方式外，还需结合项目具体情况，评估厂商宣称的 98% 峰值效率和 180% EDPP 等指标与机柜、母线及储能系统的实际匹配度。
