导读：在一个自动化设备中，通常需要PLC来控制设备的运行。那么对于一个初学者来说，拿到一个自动化设备(项目)时，不知道如何下手。即使可能在网上听说过很多博主说1个完整的项目包含“初始化程序“”手自动切换程序“”手动控制程序“”自动控制程序“等。但是到底如何编写每一个程序呢？可能还是没有思路。那么这个文章中的内容大家可以参考！

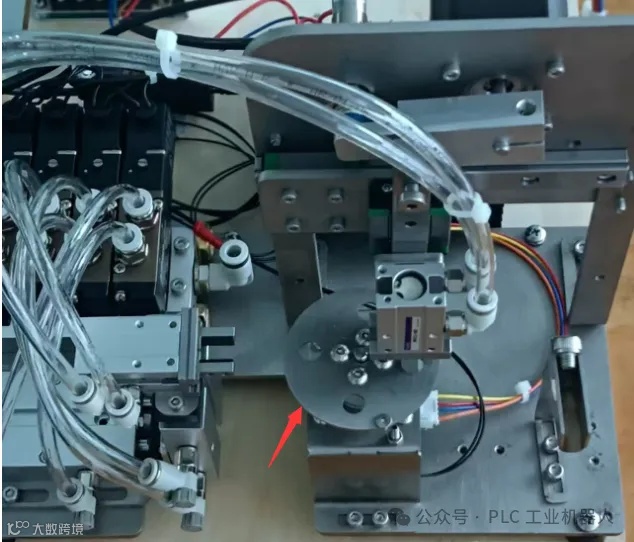

就以上图这个转盘机设备来举例，初始化程序主要的作用是：设备回到初始位置，比如气缸、步进或者伺服电机等，复位一些数据及标志位等。那知道了这个基本的功能框架之后，再来编写对应的功能程序就会变得简单很多。(顺带说一句，这种4工位转盘设备我有，需要的可以联系我，是学习PLC编程很好的设备)：

程序编写：

(1)程序段1是一直复位1个线圈，程序段2是PLC上电第1个扫描周期或者按下了触摸屏上的复位按钮则也可以接通M2.0标志位。

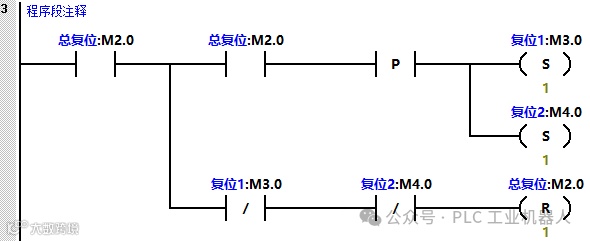

(2)程序段3是当M2.0接通后，置位M3.0和M4.0，让这两个标志位去复位其他的一些数据，复位完了后自动复位“总复位”标志。

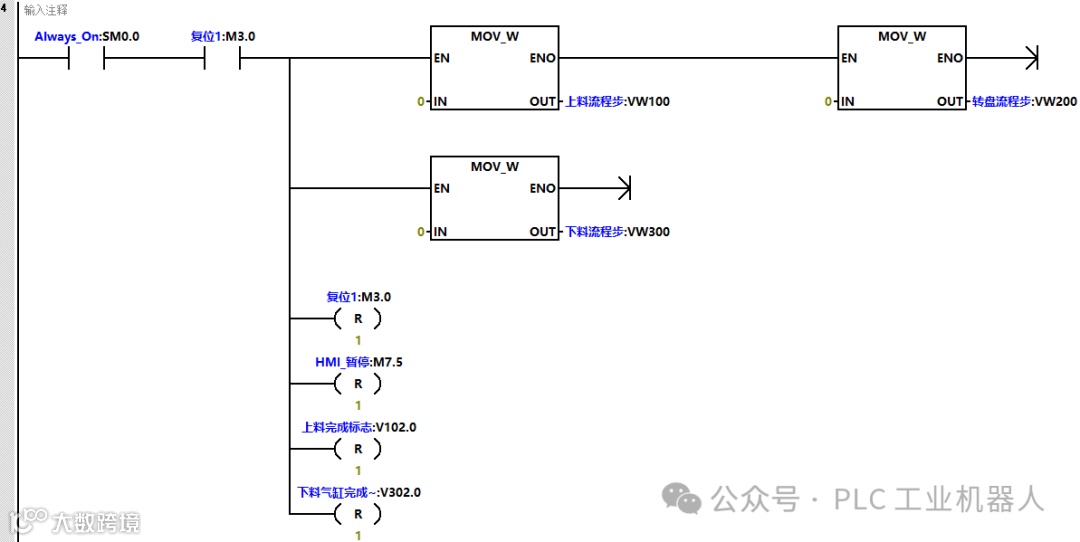

(3)当"复位1"接通后，将3个工位的状态流程步复位，同时将一些“完成标志位”复位。(这些标志位通常在是自动运行时的一些中间转换“位”)

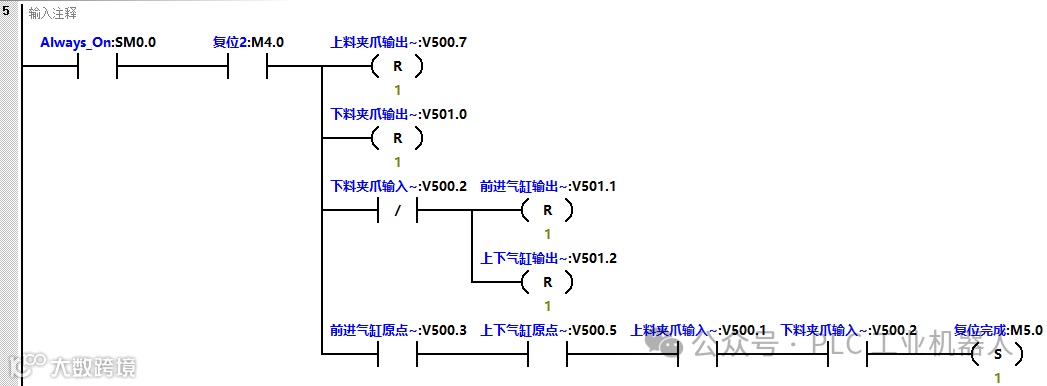

(4)程序段5是先复位两个夹爪气缸，然后判断当下料夹爪没有在夹紧状态下复位上下和前后气缸(以免设备撞机)。然后当所有的气缸都在原点位置了，则认为气缸复位完成。

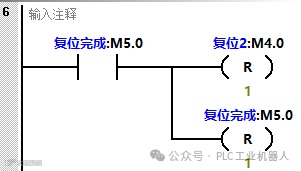

(5)程序段6是复位完成标志

(6)复位步进电机或者伺服电机的方式也是按照这种方式依次编写！

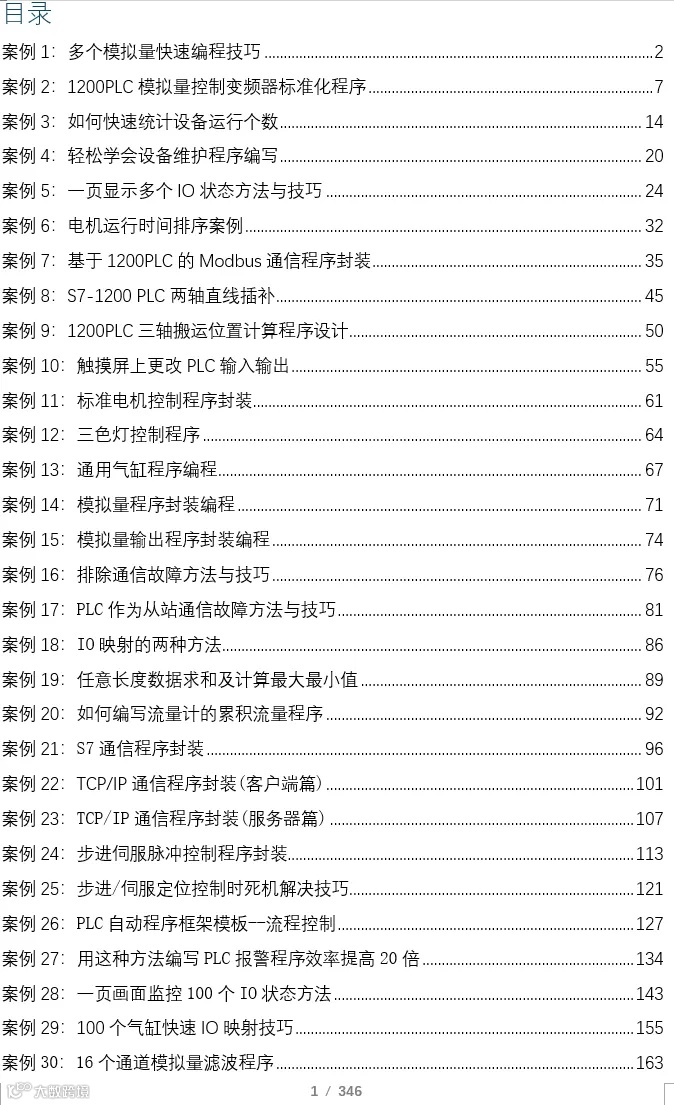

最近有很多小伙伴说要案例书籍，说是手机上看文章不是很方便，我抽时间把55个实战案例全部整理出来，案例都是比较典型的,其中包括气缸控制程序、报警程序、程序框架、运动控制程序封装、模拟量控制变频器、通信等实战案例。需要的可以加我微信：biao467524527，如果加不上可以私信我。
