导读：GPU跑再快，数据送不过去也是白搭——这就是"内存墙"。HBM的解法很暴力：把DRAM一层层叠起来，用2048根数据线直接怼到GPU脸上。从HBM2E到HBM4，内存正在从"插在主板上的条子"变成"长

如果把DDR看作计算机系统中的主力内存，那么HBM（High Bandwidth Memory，高带宽内存）代表的是另一条完全不同的发展路线。

DDR长期以来主要通过提高数据传输速率、增加通道以及优化内存架构来提升性能，而HBM从一开始就在解决另一个根本问题：当处理器越来越快，传统内存还能不能以足够高的速度把数据送到处理器身边？

这个问题在GPU上尤其明显。GPU内部拥有大量并行计算单元，需要同时处理海量数据。计算能力不断提高以后，如果内存带宽跟不上，计算单元就会因为等待数据而无法充分发挥性能，这就是通常所说的“Memory Wall”，也就是内存带宽逐渐成为系统性能瓶颈。

01｜为什么GPU需要HBM？

传统DDR的基本路线，是不断提高单Pin数据速率，同时通过增加通道和优化内存架构扩大系统带宽。但随着速率不断提高，信号完整性、功耗、PCB布线以及引脚数量都会成为限制因素。

HBM选择了另一条路线：垂直堆叠DRAM Die → TSV连接 → 超宽接口 → 靠近GPU进行先进封装。

简单来说，DDR更倾向于让“每条路跑得更快”，而HBM则是在尽可能让“道路变得更宽”，同时把这条道路直接修到计算芯片旁边。因此，HBM形成了自己非常鲜明的技术架构：

DRAM Die + TSV + 垂直堆叠 + 超宽接口 + 先进封装

这也是HBM与传统DDR最根本的区别。

维度	传统DDR，例如DDR5	HBM
主要扩展方式	提高数据速率、增加通道	提高接口宽度、增加堆叠层数
物理形态	DIMM内存模块	与计算芯片共同封装
典型接口规模	DDR5单通道64-bit，分为两个32-bit子通道	HBM3/3E为1024-bit，HBM4为2048-bit
主要应用	PC、服务器、通用计算	AI加速器、GPU、HPC等
核心优势	通用性、容量扩展、成本	超高带宽、高能效、近距离数据传输

所以，HBM并不是简单的“更快的DDR”。它从物理结构上就选择了另一条道路。

02｜从HBM到HBM2E：先证明“堆起来”是可行的

HBM并不是生成式AI出现以后才诞生的产品。HBM标准在2013年前后确定，随后开始进入实际产品，2015年前后正式用于高性能GPU。第一代HBM最重要的意义，是证明了一个此前并不成熟的思路：

DRAM不仅可以横向扩展，也可以纵向堆叠。通过TSV（Through-Silicon Via，硅通孔），多层DRAM Die可以进行垂直电气连接，再通过非常宽的接口与GPU等处理器进行高速数据交换。随后出现的HBM2进一步提高容量和带宽，使这种技术逐渐进入更广泛的高性能计算领域。

HBM2E中的“E”代表Enhanced，即增强版。它并不是完全重新定义的一代架构，而是在HBM2基础上继续提高数据速率、容量以及堆叠能力。因此，早期HBM的发展可以理解为一个不断成熟的过程：

HBM → HBM2 → HBM2E

这一阶段解决的核心问题，是证明并完善“堆叠DRAM + 超宽接口”这条技术路线。

03｜HBM3和HBM3E：AI让HBM真正进入核心供应链

真正改变HBM产业地位的是HBM3及其增强版HBM3E。这一阶段恰好与大型AI模型和生成式AI快速发展重合。AI加速器的计算能力不断提升，但计算单元越多，并不意味着系统性能一定能够同比增长。如果数据无法及时送到计算单元，越来越强的计算能力仍然可能受到内存带宽限制。

因此，AI时代出现了一个非常重要的变化：内存带宽开始越来越接近计算能力本身，成为AI系统性能的重要组成部分。

HBM的优势正在这里，它不是单纯依靠提高单颗DRAM的工作频率来获得带宽，而是利用大量并行I/O，在非常短的物理距离内传输大量数据。

HBM3和HBM3E仍然采用1024-bit级别的超宽接口，同时继续提高单Pin数据速率和堆叠高度。到了HBM3E，12-Hi等高层数产品已经进入实际应用，单个Stack的带宽达到TB/s级别。于是，HBM的角色开始发生变化。

早期HBM可以被看作高性能计算系统中的一种高速内存；到了HBM3和HBM3E，它越来越成为AI GPU和AI Accelerator设计中的核心组成部分。

04｜为什么HBM不能只看DRAM？

HBM真正复杂的地方，并不只是DRAM Die本身，而是它把内存制造、3D堆叠和先进封装结合在了一起。多层DRAM Die需要通过TSV进行垂直连接，Stack需要解决晶圆和Die的良率问题，同时还要处理热量、机械应力以及高速信号完整性。

完成堆叠以后，还需要通过Interposer等先进封装技术，把HBM Stack与GPU或AI Accelerator连接起来。因此，传统DDR和HBM的理解路径也开始出现明显区别。

传统DDR可以按照：

Memory Cell → Die → Chip → Rank → DIMM 来理解。

而HBM则需要继续往封装和系统方向延伸：

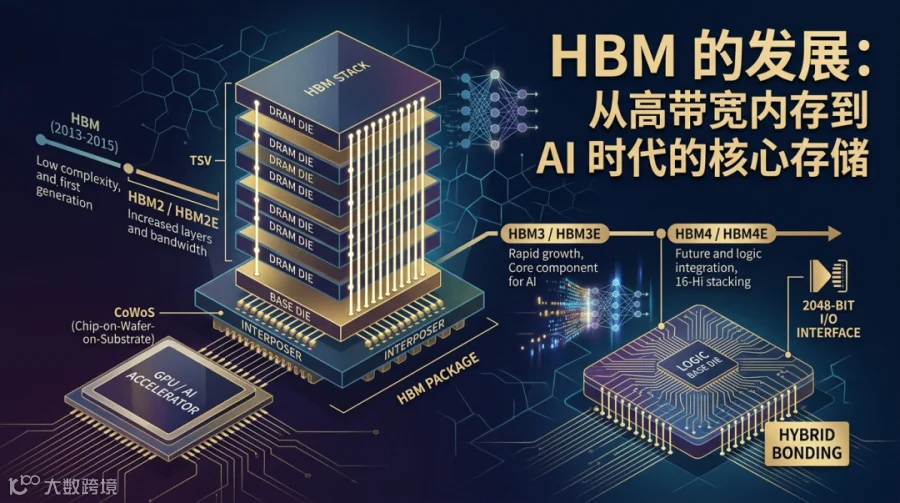

DRAM Die → TSV → Stack → Base Die → HBM Package → Interposer → GPU / AI Accelerator

这也是HBM真正重要的地方：内存不再只是插在主板上的一个独立模块，而开始成为计算芯片封装体系的一部分。

因此，研究HBM实际上已经不能只学习DRAM制造工艺，还必须理解TSV、Stack、Base Die、Interposer以及先进封装。

05｜HBM4：从“更快”走向“更宽”

到了HBM4，HBM提升带宽的方式出现了一个非常重要的变化。HBM3和HBM3E采用1024-bit接口，而HBM4将接口规模进一步扩大到2048-bit。

可以简单理解成：

HBM3/3E：1024-bit I/O-->HBM4：2048-bit I/O

这意味着HBM继续提升带宽时，不再只是不断提高单Pin的数据速率，而是同时扩大数据通路。这背后反映的是一个很重要的工程规律：当单个I/O继续提速越来越困难时，扩大并行通路同样可以获得带宽增长。HBM4同时继续向更高容量、更高堆叠和更高能效发展。

截至2026年，Samsung、SK hynix和Micron都已经推进HBM4产品，其中Samsung已经宣布HBM4商业出货，HBM4正在从技术路线进入实际量产和客户导入阶段。

因此，HBM4并不是简单的“HBM3更快版本”，而是代表HBM开始进一步扩大接口规模，并加强与先进封装及AI加速器的系统级协同。

06｜HBM4之后：真正困难的已经不只是速度

当HBM Stack越来越高、接口越来越宽以后，新的问题也越来越明显。如果只是不断提高速度和堆叠层数，功耗、散热、良率和成本都会随之增加。

因此，HBM未来的发展并不是简单地追求一个越来越高的“Gbps”数字，而是在几个指标之间寻找平衡：带宽、容量、功耗、散热、良率、可靠性和成本。

这也是为什么HBM4以及后续HBM4E的发展越来越强调系统设计。

Base Die的功能不断增强，制造工艺也可能采用不同于传统DRAM Array的逻辑工艺；与此同时，更高层数的堆叠也推动产业继续研究更先进的互连和键合技术。需要注意的是，这些技术并不是在某一个HBM版本中突然全部完成，而是在不同厂商、不同产品和不同封装路线中逐步演进。

所以，理解HBM未来的发展，更适合关注技术方向，而不是简单地把某一个工艺节点或封装技术理解成所有HBM4产品的统一标准。

07｜HBM为什么开始影响整个DRAM产业？

HBM的意义已经不再局限于一个高端内存产品。原因很简单：HBM需要消耗大量DRAM制造资源，同时还需要额外的堆叠、封装和测试能力。在部分制造环节上，HBM与传统DDR等DRAM产品存在共同的产能基础。当AI服务器对HBM的需求快速增加以后，DRAM厂商就需要重新配置晶圆和封装资源。

因此，HBM需求增长可能进一步影响传统DRAM产品的供应和价格周期。

这也是今天研究HBM时一个容易被忽略的地方：HBM不仅是在创造一个新的市场，也在重新分配原有DRAM产业的资源。从产业角度看，HBM的价值也与传统DRAM有所不同。

传统DRAM具有很强的规模化和标准化特征，而HBM涉及堆叠、封装、测试以及GPU/AI Accelerator适配，产品复杂度更高，也更依赖整个供应链协同。

因此，HBM正在推动DRAM产业从单纯的存储器制造，进一步走向存储器制造 + 先进封装 + 系统协同。

08｜结语：从“内存模块”走向“计算系统的一部分”

回顾HBM十多年的发展，可以看到一条非常清晰的路线：

HBM → HBM2 → HBM2E → HBM3 → HBM3E → HBM4 → HBM4E

表面上看，这是一个个产品代号不断变化的过程,但如果把这些代号背后的技术变化串起来，会发现真正发生变化的并不是数字，而是内存与计算芯片之间的关系。

最开始，HBM解决的是高性能计算中的带宽问题；随后通过DRAM Die堆叠和TSV技术提高容量和带宽；到了HBM3和HBM3E，AI计算让HBM成为高性能AI加速器的重要组成部分；进入HBM4之后，接口进一步扩大，内存与先进封装、逻辑控制和计算芯片之间的关系也越来越紧密。

因此，HBM的发展可以浓缩成三个阶段：

从“内存模块”，到“靠近计算的内存”，再到“计算系统的一部分”。

DDR帮助我们理解的是：

Memory Cell → Die → Chip → Rank → DIMM → DDR5

而HBM则把这条路线继续延伸到：

DRAM Die → TSV → Stack → Base Die → HBM Package → Interposer → GPU / AI Accelerator

这也是理解今天AI硬件架构的一个重要入口。

因为在AI时代，计算芯片有多强固然重要，但数据能不能以足够高的带宽、足够低的能耗，被及时送到计算单元附近，同样决定了整个系统能够发挥多少计算能力。

HBM真正改变的，正是这件事情。
