“分子脆弱等于严重热风险”的长期假设，使醚类电解液在可充电电池中边缘化。

基于此，中国科学院青岛生物能源与过程研究所崔光磊、黄浪、赵井文重新定义评估框架，表明醚类安全不能通过单一分子指标评估，而是条件性系统属性。量热学证据证明，醚类在钠离子和无负极架构中均比碳酸酯基准提供更优热安全。这种韧性直接源于醚与金属钠之间的热力学兼容性，甚至比锂等效体系延迟近100 °C的早期放热反应。然而，这一安全边际被氧驱动的自氧化路径——而非单纯电化学氧化——根本性抵消，触发热失控提前发生。将这些见解转化为溶剂化-分子工程路线，作者整合反应性清除剂与机器学习筛选，阻断自氧化级联，为极端能量密度钠电池建立安全蓝图。

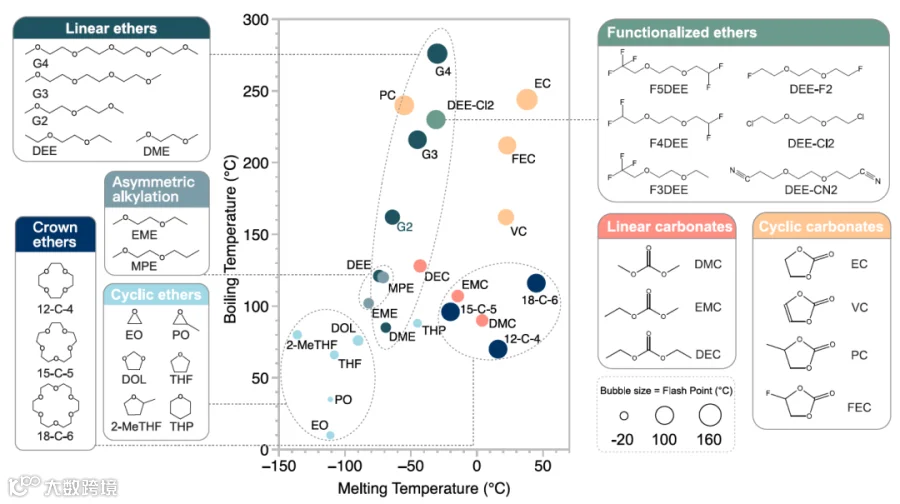

Fig. 1｜钠电池代表性电解液溶剂的分类与热物理性质

典型醚类主溶剂和共溶剂分为不对称取代线性醚、环状醚（包括冠醚）和功能化醚。比较电池电解液中代表性碳酸酯和醚类溶剂的关键热物理性质分布：熔点（x轴）、沸点（y轴）、闪点（气泡面积）。完整化合物名称见表1。

长链甘醇醚（G3、G4）沸点、闪点高于线性碳酸酯（DMC、EMC、DEC），接近PC、EC等环状碳酸酯。说明合理选择长链甘醇醚可获得与碳酸酯基准相当的热安全窗口，不能仅凭“醚类”标签判断高危。

Fig. 2｜醚类电解液与锂及碳酸酯基准的热剖析比较

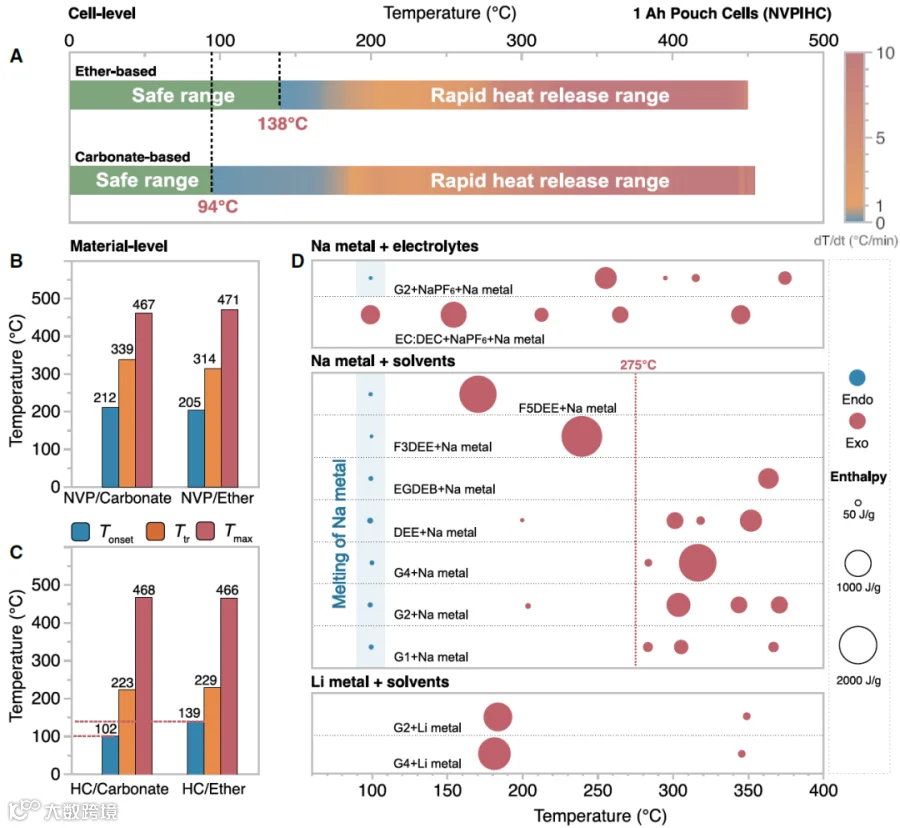

(A) 1 Ah软包电池含醚或碳酸酯电解液热失控自加热速率ARC曲线；颜色梯度表示放热速率。
(B,C) 醚和碳酸酯电解液与正极NVP（B）和负极HC（C）接触的热失控ARC曲线。
(D) 醚和碳酸酯电解液与Na金属的DSC反应焓，以及代表性醚溶剂对Na和Li金属的放热响应。

1 Ah NVP/HC软包电池中，醚基（1 M NaPF6/G2）热失控放热起始温度比碳酸酯基（1 M NaPF6/EC:DEC）高40°C。热释放始于负极/电解液界面。DSC显示醚体系中金属钠在98°C保留尖锐吸热熔融峰；碳酸酯体系中熔融钠触发还原分解，98°C即放热。Li-醚体系在~180°C无吸热峰即剧烈分解。说明Na-醚界面热兼容性独特，优于Li-醚和Na-碳酸酯。

Fig. 3｜化学而非电化学氧化驱动醚类电解液热失效

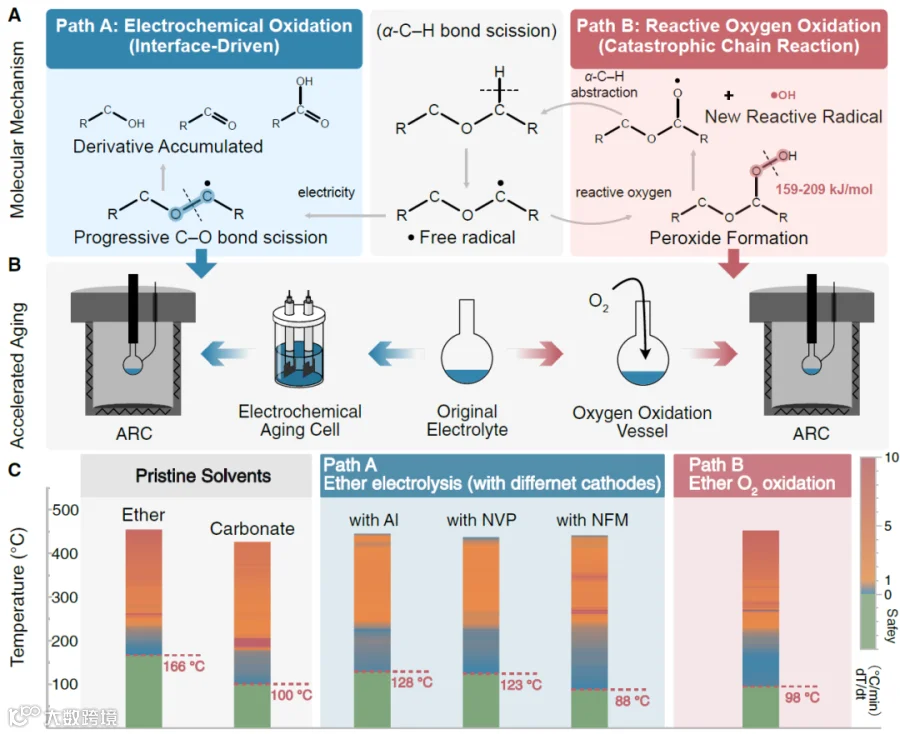

(A) 醚的电化学和氧诱导化学分解路径。
(B) 电化学氧化在电化学池中进行，氧驱动氧化通过O₂注入诱导。
(C) ARC测得两种氧化路径样品的放热速率（所有样品与钠金属混合）；颜色表示放热速率强度。

原始1 M NaPF6/G2与Na接触Tonset 166°C；碳酸酯仅100°C。氧富集后醚Tonset骤降至98°C，甚至低于碳酸酯。纯电化学老化（Al或耐氧NVP正极）Tonset 128°C/123°C；换成易释放晶格氧的层状NFM正极，Tonset降至88°C。结论：氧介导化学自氧化，而非高电压电化学降解，是醚类热失稳主因。

Fig. 4｜AFSBs多维基准与实际前景

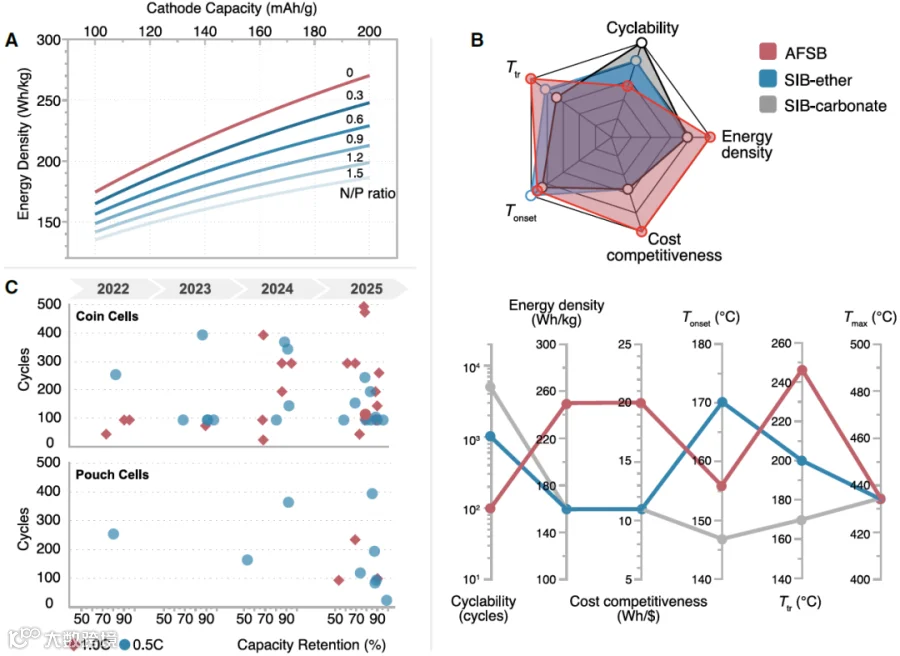

(A) 不同正极比容量和N/P比下软包电池能量密度演化趋势（假设正极载量20 mg cm⁻²、Al集流体3.4 mg cm⁻²、隔膜1 mg cm⁻²、电解液5 g/Ah）。
(B) AFSB与SIB-ether/SIB-carbonate在容量保持、能量密度、性能成本比、热安全指标（Tonset和Ttr）等关键指标综合比较。
(C) 2022–2025年AFSBs文献统计的扣式和软包电池容量保持（红1.0C，蓝0.5C）。

无负极钠电池（AFSB）去除负极宿主，模拟能量密度可超250 Wh kg⁻¹，成本达20 Wh/$。Ah级NFM||Al@C无负极软包ARC显示Tonset 156°C，低于醚基SIB 170°C，但高于碳酸酯SIB 147°C，且Ttr最高。说明暴露钠+醚电解液热韧性优于受限钠+碳酸酯。当前AFSB循环寿命<100圈是商业化瓶颈，需电解液分子工程和双溶剂/双盐协同。

结论

通过从材料级到Ah软包级系统解耦热失控触发因素，本研究提供明确机理证据：醚类电解液是钠金属电池化学中明显更安全的范式。多尺度研究揭示独特界面热力学区间。与锂-醚和钠-碳酸酯体系典型的灾难性放热分解不同，钠-醚界面独特地保留金属钠本征吸热熔融特征。这种深度兼容性形成热缓冲，显著延迟灾难性失效。转化为实际应用，采用醚电解液的无负极软包电池比传统碳酸酯SIB具有更宽安全边际，颠覆既有安全假设。

补充界面稳定性，分析分离出氧诱导自氧化，而非电化学氧化，是本体醚系统热失稳的主要机理驱动。电化学降解主要作为上游触发，其灾难潜力通过下游氧介导级联实现。因此，推进高能架构商业化需战略偏离单纯追求拓宽电化学窗口，优先缓解自由基介导的过氧化物生成，要求重新评估电池制造协议和管理逻辑。

展望未来，醚基钠电池下一阶段依赖精细溶剂化和分子工程同时解决电化学和热脆弱性。界面反应仍是热失控主触发。醚骨架靶向功能化提供本征、无添加剂路线，抑制夺氢和过氧自由基传播。可用吸电子取代基（如–CF₃）替换不稳定α-CH位，提高C–H键解离能、降低HOMO；或引入自由基终止基团。同时，能淬灭醚碎片、中和氢过氧化物的自由基清除添加剂至关重要。功能盐和成膜添加剂是易实施的电解液级策略，通过稳定CEI和SEI阻断路径。例如NaDFOB作为主盐或添加剂，在醚基钠电中诱导硼酸盐/氟化物富集双界面，抑制枝晶、过渡金属溶解和氧化分解。稳健双界面钝化可物理屏蔽正极晶格氧释放和钠负极寄生分解，从源头切断自氧化级联。此外，电解液配方与正极设计耦合是重要第二道防线；功能化高电压正极表面可在晶格氧进入电解液前化学清除，切断化学氧化循环。最后，利用机器学习和高通量筛选加速发现韧性醚分子，准确预测氧化稳定性和过氧化物形成倾向，针对钠独特界面化学定制。

总之，本工作呼吁系统重新评估钠电池安全。通过证明钠-醚界面在根本不同热力学区间运行，相比锂对应物，作者强调未被充分利用的机会。当通过靶向分子和结构设计加以利用，这种本征兼容性为下一代钠基储能系统铺路，实现不妥协的极端能量密度和稳健热韧性。

总结

此工作的核心不是“醚类更安全”一句话，而是重新定义安全评估框架：醚类安全是条件性系统属性，钠-醚界面热兼容性优于锂-醚，氧驱动自氧化才是热失控真凶。作者提出双指标安全范式：不仅看电化学窗口，还要看氧反应性。未来路线包括：醚骨架氟化/自由基终止、清除剂、NaDFOB等功能盐、双界面钝化、正极晶格氧清除、机器学习筛选。对醚基钠电而言，这是一次从“历史成见”到“机理证据”的安全观转变。

文献信息

Niu et al., Redefining the thermal safety boundaries of ether-based sodium batteries

Joule (2026), https://doi.org/ 10.1016/j.joule.2026.102711

文章来源：电解质前沿
