一、前言
纬地涵洞设计系统（HintHD）始终坚持以技术创新赋能设计效率的提升。在公路改扩建及养护工程中，旧涵接长是一项高频且复杂的任务，其中“新旧涵底纵坡如何接续”更是长期困扰工程师的棘手难题。
为了完美解决这一实际工程痛点，纬地涵洞V5.0版本进行了深度的功能迭代。在延续BIM智能交互设计等核心优势的基础上，我们创新性地推出了“新旧涵洞涵底纵坡异坡设计”功能。工程师现在可以轻松定义旧涵与新涵的不同纵坡，无需繁琐的手动调整与拼凑，即可实现精准设计。极大地提升了软件对复杂工程场景的适应能力，让旧涵改造设计更加从容高效。
下面，我们将为您详细演示该功能的操作流程与核心价值。
二、新增功能详解
2.1基本参数设置

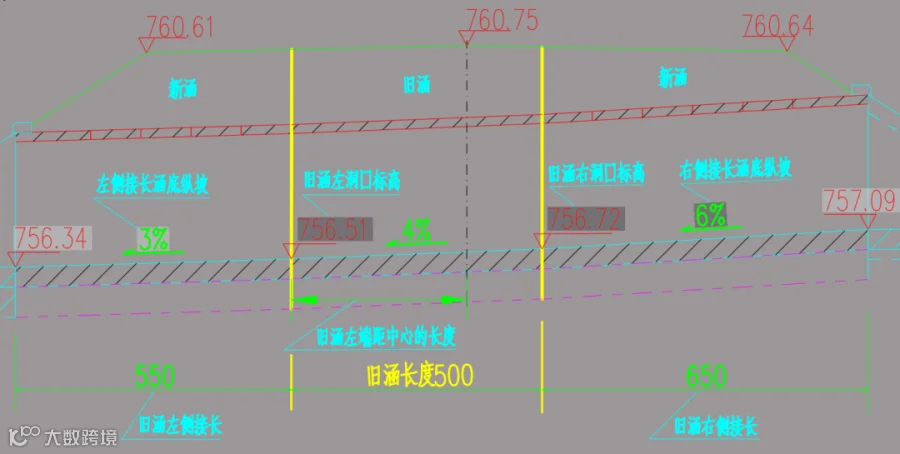

“旧涵的长度、旧涵左端距中心的长度、旧涵左洞口标高、旧涵右洞口标高、左接长涵底纵坡、右接长涵底纵坡、接长类型”等各参数的设置，可参见下面的图1示意图。
图1 旧涵接长各参数示意图
打开“涵洞基本参数设置”，在“旧涵接长”菜单中，如下图2所示。我们不仅可以选择设置“本涵为旧涵接长”，还可以选择“新涵与旧涵纵坡不同”。然后即可在下面的详细参数设置中，对“旧涵的长度、旧涵左端距中心的长度、旧涵左洞口标高、旧涵右洞口标高、左接长涵底纵坡、右接长涵底纵坡、接长类型”进行设置。
勾选“新涵与旧涵纵坡不同”后，下面的左接长涵底纵坡、右接长涵底纵坡功能就会亮显，我们就可以对左右接长部分的涵底纵坡进行分开单独设置。还可以对旧涵左右洞口的标高进行单独设置。
接长类型提供了“两侧接长、左侧接长、右侧接长”几种方式可以选择，便于用户控制旧涵接长的方向，精准匹配现场的实际需求。
2.2不同接长方式下的新旧涵异坡设计
2.2.1 旧涵两侧接长方式

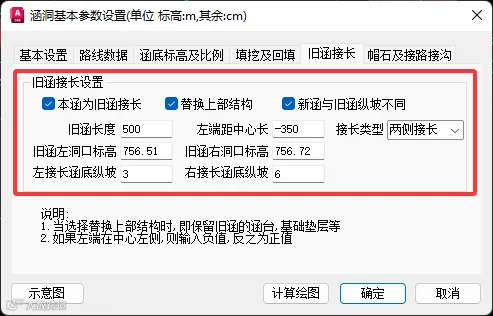

如果旧涵需要在两侧都进行接长处理，则可以在接长类型中，选择“两侧接长”的方式。然后就可以在下面单独设置左侧接长部分的涵底纵坡、右侧接长部分的涵底纵坡、旧涵左右进出洞口的标高。我们即可精确控制两侧接长时旧涵的原本纵坡、以及左右侧接长部分的不同纵度和高度，如下图3所示。
图3 旧涵接两侧接长参数设置
值得注意的是，如果我们选择了“替换上部结构”，则旧涵的上部结构数据会被新涵代替，重新计算旧涵的上部结构的工程量，只保留旧涵的涵台、基础、垫层的工程量。反之，如果不勾选“替换上部结构”，则旧涵的上部结构工程量继续保留，只统计接长部分的新涵的工程量。

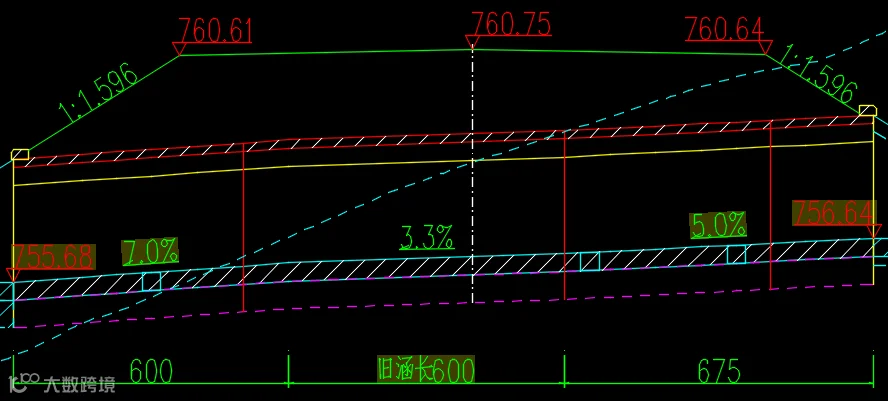

“左端距中心长”，我们也可以选择输入正值或者负值，如果是输入了负值，则表示旧涵的左侧在整个涵洞中心线的左侧，反之，输入了正值，则表示旧涵的左端在整个涵洞中心线的右侧，使旧涵的定位更加直观灵活，如下图4所示。
图4 旧涵接两侧接长出图
2.2.2 旧涵左侧接长

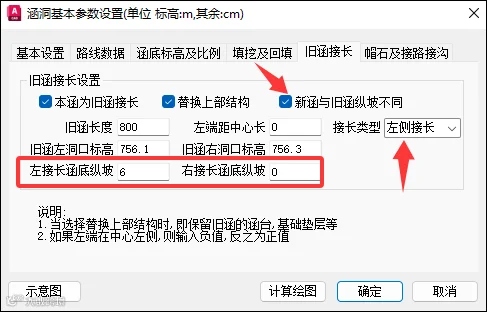

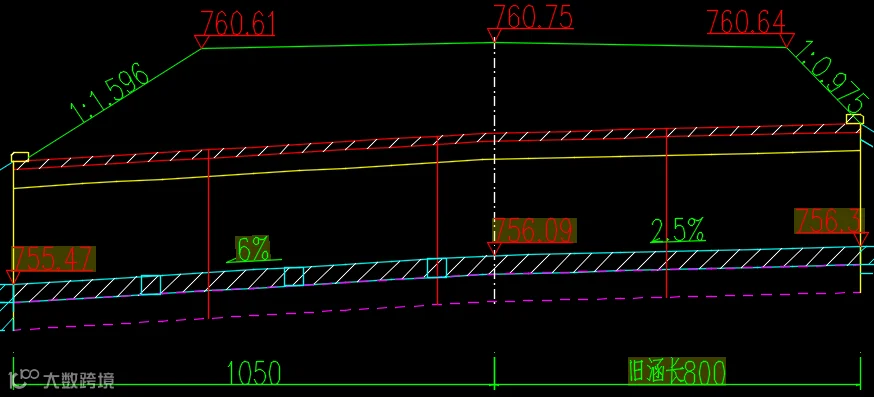

针对仅需在左侧接长旧涵的场景，用户可以选择接长类型为“左侧接长”，然后将“右接长涵底纵坡”设为0，单独设置左侧接长部分的涵底纵坡。再配合旧涵长度与旧涵左右进出洞口的标高等参数，即可快速生成左侧接长设计方案，逻辑清晰，操作简便。如下图5、图6所示。
图5 旧涵接左侧接长参数设置
图6 旧涵接左侧接长出图
2.2.3 旧涵右侧接长

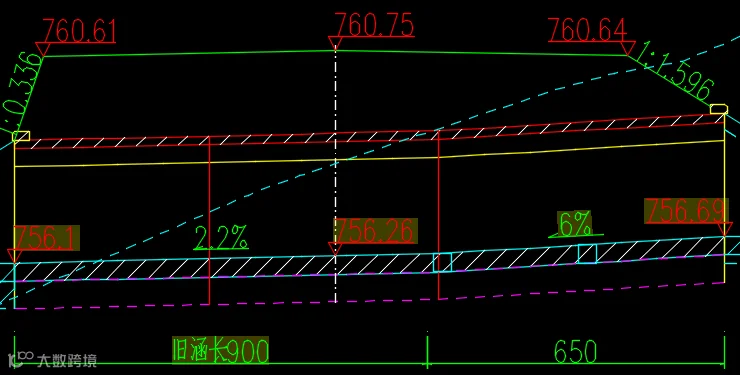

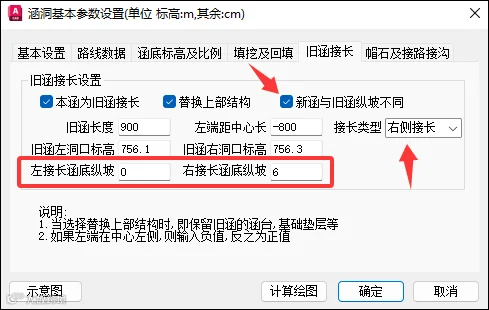

同理，针对仅需在右侧接长旧涵的场景，用户可以选择接长类型为“右侧接长”，然后将“左接长涵底纵坡”设为0，单独设置右侧接长部分的涵底纵坡。即可通过参数化驱动，精确控制右侧接长的涵洞形式，完美契合不同现场下的新旧涵异坡接长需求。如下图7、图8所示。
图7 旧涵接右侧接长参数设置
图8 旧涵接右侧接长出图
旧涵接长设计的具体操作过程详见下面的视频。
三、总结
纬地涵洞设计系统V5.0版本新增的“旧涵与新涵涵底纵坡异坡设计”功能，是软件向精细化、多场景应用迈进的重要一步。它不仅为用户提供了强大的涵洞自定义设计能力，轻松应对各类复杂的旧涵翻新与改造工作，更是极大的拓展了涵洞设计系统的灵活性和适用范围，为广大的涵洞设计工程师带来更高效、更便捷、更贴合实际工程需求的设计体验，让每一次设计都精准而从容。
“寓精于简，不断创新”是纬地软件一直秉持的研发理念。欢迎各行业用户朋友，继续向我们反馈软件应用过程中各类的问题和建议！
纬地软件技术支持部
微信公众号：纬地软件
官方技术支持网站：www.hintcad.cn
电话：029-88450051/52/53
2026年10月20日
