PT2313中文资料及其程序电路图（音效处理芯片）

pt2313是一款比较便宜音效处理芯片，用来替换 npc110p 芯片，这里我给大家介绍他的中文资料。
pt2313芯片的功能比npc110p 芯片差好多，所以驱动也很简单。

关于pt2316的pdf资料下载：http://www.51hei.com/f/pt2313.pdf
pt2313 特点：
 1、支持3个音源通道输入切换(可以做音频混合)，四组音频输出通道(前、后、左、右)
 2、支持调节高、低音音效、音量、前后左右增益与均衡控制

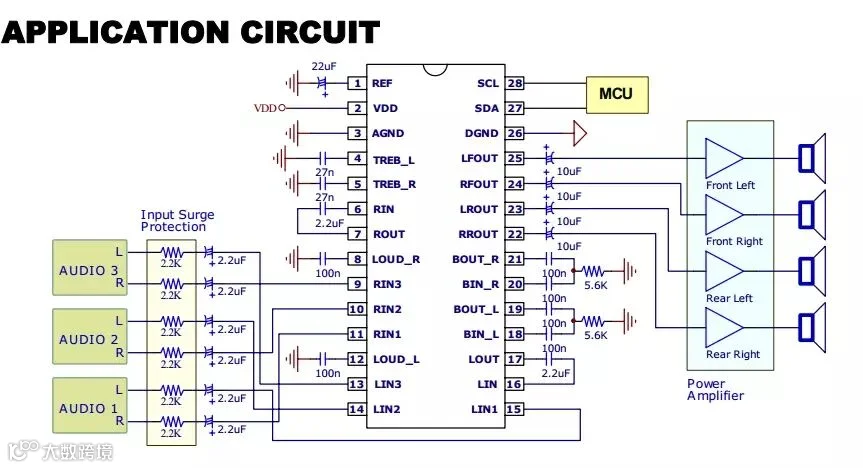

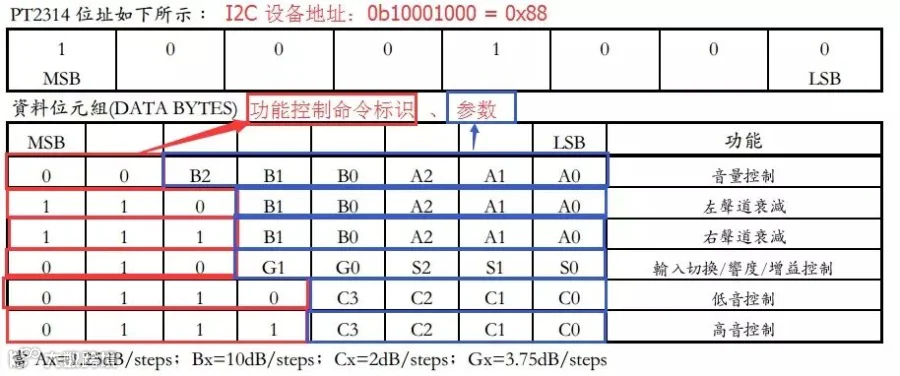

该芯片采用I2C通信协议，直接按照官方给定的格式通过I2C写入芯片即可。芯片I2C地址: 0x88

命令格式：地址+数值

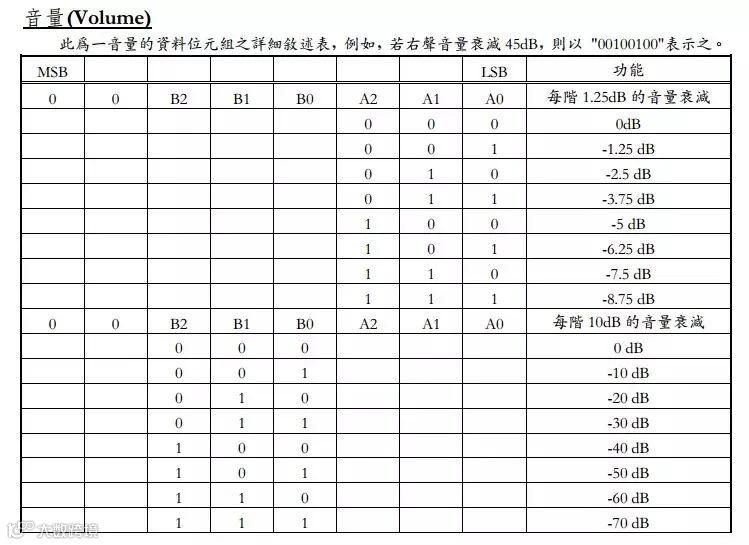

 音量设置命令格式: 00
  00 B2 B1 B0 A2 A1 A0
  B2\B1\B0：每阶 -10dB 衰减
  A2\A1\A0: 每阶 -1.25dB 衰减


 左右声道衰减命令：110(左)、111(右)
  11x B1 B0 A2 A1 A0
  B1\B0：每阶 -10dB 衰减
  A2\A1\A0: 每阶 -1.25dB 衰减
  B1\B0\A2\A1\A0：全为1 则是是Mute静音。
  具体数值参考 pt2014规格书.pdf


 音源通道切换、响度、增益控制：010
  010 G1 G0 S2 S1 S0
  010：命令标识
  G1\G0: 增益值，00:+11.25dB 01:+7.5dB 10:+3.75dB 11:+0dB
  S2：0->启用指定音源通道 1->关闭指定音源通道
  S1\S0:源通道选择，00:通道1 01:通道2 10:通道3 11:通道4(2314才有)(对应芯片 RINx\LINx 引脚)


 高低音设置命令：0111(高)、0110(低)
  011x C3 C2 C1 C0
  C3\C2\C1\C0：每加1 增益+2dB 从 -14dB ~ +14dB 值越大越响
