TI嵌入式产品主要划分三个类别：MSP430、C2000和Processor，其中，与数字电源、电机驱动、太阳能逆变等关联最大的是C2000，也正是我感兴趣的地方。接下来我对TI的产品进行一个叙述，以及介绍TI提供的相关资源。
一、TI产品概览
在TI产品分类上主要有无线连接、MCU和Processor，C2000系列产品则属于MCU，与一般的MCU不同，其内核通常为DSP，同时带有与CPU类似功能的协处理器CLA。在C2000产品概述中，可知C2000的产品又分为高档的Defino和中低档的piccolo两种，其覆盖面广，在工业控制、数字电源、逆变发电、交通运输等应用广泛。其中，可以观察TI的发展趋势，工业、汽车电子是TI未来重点投入方向，其工业主要指：楼宇自动化、电机驱动、智能家电、新能源等，其汽车方向主要指ADAS、逆变、充电桩等。
二、C2000产品特点及应用
对于C2000产品，在近二十年来一直专注Real-time control，即实时控制，高效控制，未来的升级方向将是在法规和安全标准的提升，即芯片要能满足IEC61508、ISO26262，前者为工业的安全高标准，后者则为汽车电子。在C2000系列中，piccolo通常为20至30pins、甚至是TSSOP的封装，其功能相对少；Defino则面向高端产品，其主频甚至能达到八百兆，最高有300多个pins，甚至采用复杂的BGA封装（非常难焊接，在国内少用）。
C2000系列特点在于对AD采集、数据处理和PWM输出的闭环中，处理时间得到优化，即较大地缩短处理时间。新的产品在ADC、PWM通道数目上加增，提高了ADC从12位到16位的分辨率，提高PWM输出频率至50ps级，以及增加协处理器CLA。目前工业驱动、高端通用驱动、伺服、变频等所使用的最强大的产品为TMS320F2837xD，比之略有性能上的下降的是TMS320F2837xS，但仅仅是少了一个协处理器。还有piccolo系列中的TMS320F2801x，其主频和ADC都有下降，但上述三者均能pin to pin，对于评估、试验和开发较为便利。
（learn more about C2000：www.ti.com/C2000）
三、TI参考设计
1.电动汽车电子概览
HEV/EV Auto 即电动汽车电子。在汽车的油泵、水泵、空调等，TI的产品均有所运用。同时，还介绍了EGAS安全概念，其分为三个层面，对于LEVEL1，即实现主功能如驱动电机；对于LEVEL2，则同样能驱动电机但更多是检测主功能是否正常；对于LEVEL3，则是实现外部的电机通讯如检测电机电源是否异常等。
在电动汽车中，主要划分充电桩charging battery、电池管理 battery management system BMS、ACDC、DCDC、DCAC的motor control等。
图一 48V12V双向DCDC示意图
在汽车电子安全方面，TI典型的应用芯片为Herculers系列中的TMS570，芯片已满足ISO26262标准，达到ASIL D的等级，并能够提供齐全的认证证书，即当基于这类芯片开发该应用时，可将认证直接提供给认证机构，从而减少开发时间。
2.数字电源设计方案
数字电源是C2000应用较多的方面，C2000的产品也十分适合用于开发数字电源。

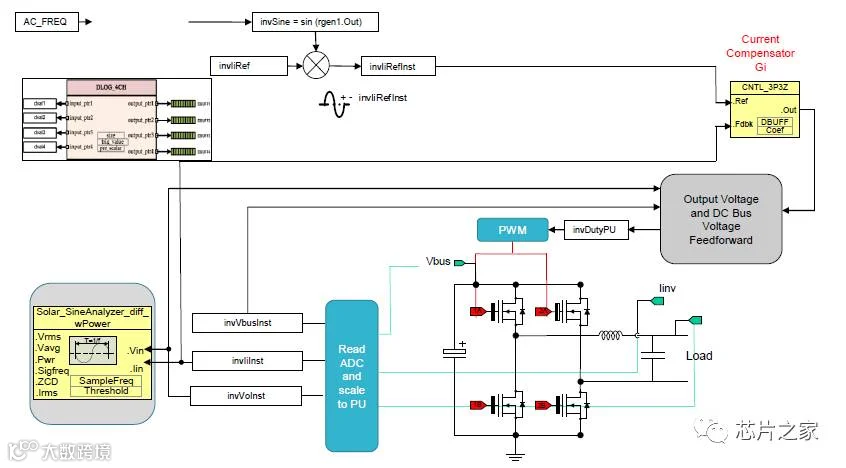

图一 数字电源双闭环拓扑
这里介绍一下Ti Design，这是一个有超过1500种参考设计的资源库，包括有许多使用TI产品所开发的数字电源方案。当然，如果并不想使用TI的MCU做数字电源，推荐上芯片之家找参考设计，定有适合你的方案！数字电源的最基本拓扑如图一所示，这是一个电流内环加电压外环的双闭环控制系统。以参考设计单向DCAC逆变器TIDM_HV_1PH_DCAC为例，（http://www.ti.com/tool/TIDM-HV-1PH-DCAC），这是一款380V DC输入，110V AC 60Hz或者220V AC 50HZ输出的逆变器，其效率可高达98%。该参考设计，是基于软件powerSUITE所开发的，这是一款非常强大的电源设计软件，在这个软件，首先可以根据输入输出参数和拓扑进行方案选择，随后其内部的补偿设计器会对方案进行建模、参数分析，最后是软件频率响应分析器，使用波特图的形式进行稳定性信息的分析（主要分析三者：增益裕度、相位裕度、系统带宽）。使用powerSUITE开发时，将会分三个环节：开环设计和分析、闭环设计和分析以及完整的环路设计和分析。
图二 开环设计
图三 闭环设计
图四 完整环路设计
数字电源技术在TI的设计流程中有所体现，包括PID双环控制算法等知识都可以借助文档来学习。而更多详尽内容则可以查看TI的官网，TI提供了较全的视频学习教程、技术文档等资源，可下载或在线学习。
3.EtherCAT技术
工业自动化EtherCAT技术。该技术由BECKHOFF开发，是基于以太网的开放性总线网络，其特点在于数据飞速传输、高精度同步。该技术对于各传输终端节点的数据提取或插入较为简便，且数据可从1bit 到60kB或更高（可传输多帧，则无数据大小限制）。
Ethercat的基本原理如下图所示：
图五 EtherCAT传输基本原理
TI基于该技术，主要使用C2000系列产品搭配EtherCAT接口的ET1100 ESC进行开发主站。而成本最低的是使用piccolo和AMIC110。在未来，TI将会把IP做进C2000内部，以节省硬件成本。
四．说在最后
TI C2000系列产品优势在与高效率的实时控制，对于开发数字类电源产品较为合适。其内核为DSP，具有较大的数据吞吐能力，其携带的CLA协处理器，还能为CPU分担数据处理的作用，其ADC高分辨率（最高16为，分辨率为2的16次方）、PWM高精度（120ps）也是其亮点所在，但其成本相对于其他原厂的MCU则价格较昂贵，更适合开发中高档产品。
芯片之家的参考设计造福了许多的工程师，TI所提供的参考设计也是不错的。虽然都是基于TI产品，价格昂贵，但确是一个非常值得学习的平台。
