        为什么大多数工程师喜欢用 50 欧姆作为 PCB 的传输线阻抗(有时候这个值甚至就是 PCB 板的缺省值) ,为什么不是 60 或者是 70 欧姆呢?
        对于宽度确定的走线,3 个主要的因素会影响 PCB 走线的 阻抗。首先,是 PCB 走线近区场的 EMI(电磁干扰)和这个走线距参考平面的高度是成一定的比例关系的,高度越低意味着辐射越小。其次,串扰会随走线高度有显著的变化,把高度减少一半,串扰会减少到近四分之一。最后,高度越低阻抗越小,不易受电容性负载影响。所有的三个因素都会让设计者把走线尽量靠近参考平面。阻止你把走线高度降到零的原因是,大多数芯片驱动不了阻抗小于 50 欧姆的传输线。(这个规则的特例是可以驱动 27 欧姆的Rambus,以及 National 的的 BTL 系列,它可以驱动 17 欧姆)并不是所有的情况都是用50欧姆最好。例如,8080 处理器的很老的 NMOS 结构,工作在 100KHz,没有 EMI,串扰和电容性负载的问题,它也不能驱动 50 欧姆。对于这个处理器来说,高的阻抗意味着低功耗,你要尽可能的用细的,高的这样有高阻抗的线。纯机械的角度也要考虑到。例如,从密度上讲,多层板层间距离很小,70 欧姆阻抗所需要的线宽工艺很难做到。这种情况,你应该用 50 欧姆,它的线宽更加宽,更易于制造。

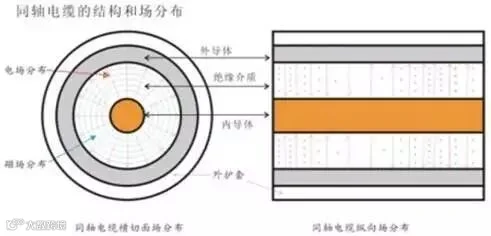

        同轴电缆的阻抗又是怎么样的呢?在 RF 领域,和 PCB 中考虑的问题不一样,但是RF 工业中同轴电缆也有类似的阻抗范围。根据 IEC 的出版物(1967年),75 欧姆是一个常见的同轴电缆(注:空气作为绝缘层)阻抗标准,因为你可以和一些常见的天线配置相匹配。它也定义了一种基于固态聚乙烯的 50 欧姆电缆,因为对于直径固定的外部屏蔽层和介电常数固定为 2.2(固态聚乙烯的介电常数)的时候,50 欧姆阻抗趋肤效应损耗最小。
        你可以从基本的物理学来证明 50 欧姆是最好的,电缆的趋肤效应损耗 L(以分贝做单位)和总的趋肤效应电阻 R(单位长度)除以特性阻抗 Z0 成正比。总的趋肤效应电阻 R 是屏蔽层和中间导体电阻之和。屏蔽层的趋肤效应电阻在高频时,和它的直径d2 成反比。同轴电缆内部导体的趋肤效应电阻在高频时,和他的直径 d1 成反比。总共的串联电阻 R,因此和(1/d2 +1/d1)成正比。综合这些因素,给定 d2 和相应的隔离材料的介电常数 ER,你可以用以下公式来减少趋肤效应损耗。
        在任何关于电磁场和微波的基础书中,你都可以找到 Z0 是 d2,d1 和 ER(博主注:绝缘层的相对介电常数)的函数
        把公式 2 带入公式 1 中,分子分母同时乘以 d2,整理得到
        公式 3 分离出常数项(/60)*(1/d2),有效的项((1+d2/d1 )/ln(d2/d1 ))确定最小点。仔细查看公式三公式的最小值点仅由 d2/d1 控制,和 ER 以及固定值 d2 无关。以 d2/d1为参数,为 L 做图,显示 d2/d1=3.5911 时(注:解一个超越方程),取得最小值。假定固态聚乙烯的介电常数为 2.25,d2/d1=3.5911 得出特性阻抗为 51.1 欧姆。很久之前,无线电工程师为了方便使用,把这个值近似为 50 欧姆作为同轴电缆最优值。这证明了在0 欧姆附近,L 是最小的。但这并不影响你使用其他阻抗。例如,你做一个 75 欧姆的
5电缆,有着同样的屏蔽层直径(注:d2)和绝缘体(注:ER),趋肤效应损耗会增加 12%。不同的绝缘体,用最优 d2/d1 比例产生的最优阻抗会略有不同(注:比如空气绝缘就对应 77 欧姆左右,工程师取值 75 欧姆方便使用)。
        其他补充:上述推导也解释了为什么 75 欧姆电视电缆切面是藕状空芯结构而 50 欧姆通信电缆是实芯的。还有一个重要提示,只要经济情况许可,尽量选择大外径电缆(博主注:d2),除了提高强度外,更主要的原因是,外径越大,内径也越大(最优的径比d2/d1),导体的 RF 损耗当然就越小。

        为什么 50 欧姆成为了射频传输线的阻抗标准?鸟牌电子公司提供了一个最为流传的故事版本,来自于 Harmon Banning 的《电缆:关于 50 欧姆的来历可能有很多故事》。在微波应用的初期,二次世界大战期间,阻抗的选择完全依赖于使用的需要.对于大功率的处理,30 欧姆和 44 欧姆常被使用。另一方面,最低损耗的空气填充线的阻抗是 93 欧姆。在那些岁月里,对于很少用的更高频率,没有易弯曲的软电缆,仅仅是填充空气介质的刚性导管。半刚性电缆诞生于 50 年代早期,真正的微波软电缆出现是大约 10 年以后了。随着技术的进步,需要给出阻抗标准,以便在经济性和方便性上取得平衡。在美国,50 欧姆是一个折中的选择;为联合陆军和海军解决这些问题,一个名为 JAN 的组织成立了,就是后来的 DESC,由 MIL 特别发展的。欧洲选择了 60 欧姆。事实上,在美国最多使用的导管是由现有的标尺竿和水管连接成的,51.5 欧姆是十分常见的。看到和用到 50 欧姆到 51.5 欧姆的适配器/转换器,感觉很奇怪的。最终 50 欧姆胜出了,并且特别的导管被制造出来(也可能是装修工人略微改变了他们管子的直径)。不久以后,在象 Hewlett-Packard 这样在业界占统治地位的公司的影响下,欧洲人也被迫改变了。75 欧姆是远程通讯的标准,由于是介质填充线,在 77 欧姆获得最低的损耗。93 欧姆一直用于短接续,如连接计算机主机和监视器,其低电容的特点,减少了电路的负载,并允许更长的接续;感兴趣的读者可以查阅 MIT RadLab Series 的第 9 卷,里面有更详细的描述。
