2016年11月17日，中国上海讯——Altium有限责任公司近日发布Altium Designer 17——业界领先的PCB设计软件全新版本。该版本能够帮助用户显著减少在与设计无关任务上花费的时间，从而进一步兑现Altium对用户的承诺，即帮助用户实现充满激情的设计。设计者能够运用该版本中提供的诸多全新功能，将自己从干扰设计工作的琐碎任务中解放出来，从而完全专注于设计本身。
这款AltiumDesigner 新版本继续带来新的特性、以及对软件核心的强化。同时解决了很多来自客户向AltiumLive 社区提出的Bug。伴随一系列新特性和已有特性的研发，以及现有科技的成熟，它还整合了大量灵活和强大的交互软件，帮助设计者创造前沿电子技术。以前的功能及特性就不多讲了，下面我们深度分析下AD17的新特性！

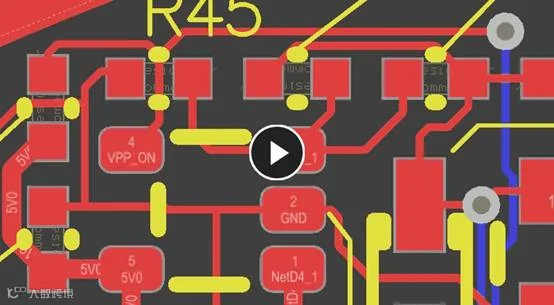

当前的自动布线总会把一些设计者的期望缩减掉，因此设计者还是期望在初期进行一些手动不限。Active Route技术是一种能高速地、多网络、多层同步的告诉布线技术。其所带的优化功能能让用户设置路径和引导，按照期望的路径从原端布线到终端。
一款新布线后平滑工具来到Altium Designer 17.0中，应用时选择需要平滑优化的走线、线段等，该工具能尽力优化由于多股走线等带来的线段细微扭曲。
菜单：Edit » Gloss (将会改为 Route » Gloss Selected)
快捷点： Ctrl+Alt+G
高速信号线穿过PCB时，通孔的金属结构会造成信号失真， Controlled Depth Drilling (CDD)技术使钻孔深度可控。可去掉金属桶。
AltiumDesigner 17.0 提供一个崭新、直观的新项目发布工具，你可以直接发布相关的制作数据、安装数据、设计原文件，而无需在各界面上切换，甚至无需担心输出文件。

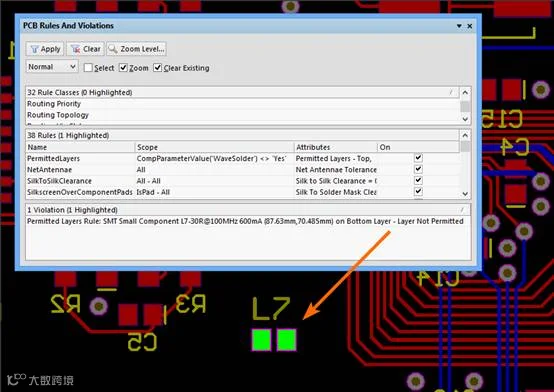

AltiumDesigner 17.0 引入了一些新的的PCB布线规则。从简化最小间隔矩阵、检查撕裂铺铜的间距，到过孔与元器件封装部分的间距，检查未布线规则的不良性等，使你的设计更符合期望。
智能铜箔编辑器，能合并两块铺铜，能在一块铺铜上挖去另一块多边形，提供更多编辑铜箔的外形的方式。
在目标中附带参数值是Altium Design提供的强大而灵活的往PCB设计中注入附加信息的工具。参数可用于一定范围的层级，包括一个设计中关于项目的，文档的，模板的，以及单个元素参数。
新增套索选择方式，让你通过一个自由套索方式选取需要的内容。
Altium Design 拥有强大的交互选择和交互探查功能，该版本将这些功能加入到导航器中。
在Altium Designer 中，你可以配置一个截屏模式，截屏配置在系统层的颜色配置中，AD17还提供了更多的2D颜色配置模式。

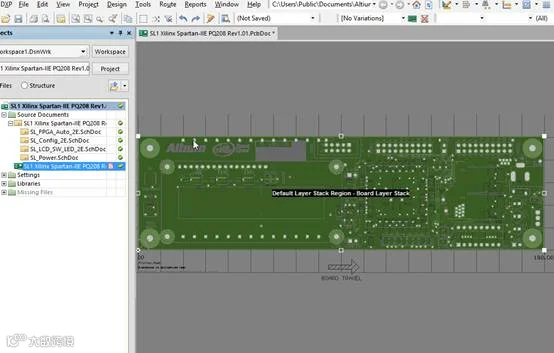

Altium Designer 推出了一款功能强大的方式来将你保存的层叠结构加入到你的PCB中去。而不是去替换你已经加载的层叠，你现在可以控制层的添加方式，有效地合并两个层。
最后，Altium高级产品经理Charles Pfeil表示：“PCB设计者在交互布线过程中持续面临着时间消耗的挑战。而我们通过ActiveRoute®技术，提供了实现短时间高质量布线的全面用户控制与灵活度，将布线技术提升到了一个全新的境界。”
