一种简单实用的双向电平转换电路(非常实用!)3.3V--5V

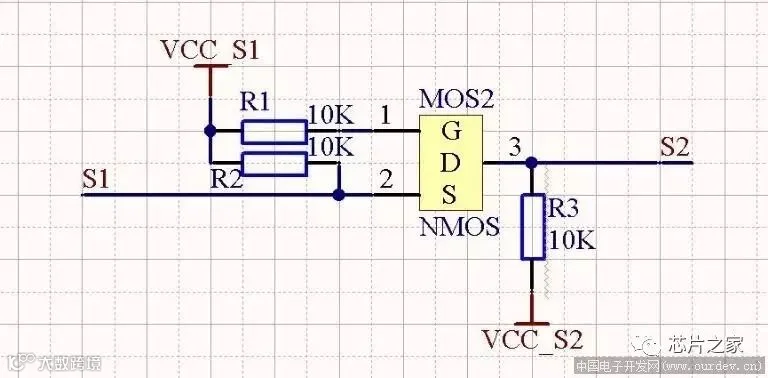

当你使用3.3V的单片机的时候,电平转换就在所难免了,经常会遇到3.3转5V或者5V转3.3V的情况,这里介绍一个简单的电路,他可以实现两个电平的相互转换(注意是相互哦,双向的,不是单向的!).电路十分简单,仅由3个电阻加一个MOS管构成,电路图如下:

上图中,S1，S2为两个信号端,VCC_S1和VCC_S2为这两个信号的高电平电压.另外限制条件为:

1，VCC_S1<=VCC_S2.

2，S1的低电平门限大于0.7V左右(视NMOS内的二极管压降而定).

3，Vgs<=VCC_S1.

4，Vds<=VCC_S2

   对于3.3V和5V/12V等电路的相互转换,NMOS管选择AP2306即可.原理比较简单,大家自行分析吧!此电路我已在多
