1、大电流，低电压（通常电流大于8A，电压小于1.8V）采用远端反馈，远端反馈采用差分走线；差分的主要作用是为了抑制共模干扰，所以对与差分的线长没有特别要求。小电流电源采用近端反馈，分压电阻及反馈线靠近电源输出（输出电容）处放置，且单端反馈即可。
2、电源输出通流能力重点关注过孔和走线。
3、电源滤波电容的GND干扰大，不能与IC的信号GND在表层直接相连，（尤其需要远离输入电源的滤波电容），所以储能电容的GND要谨慎处理，一定不要通过表层铜皮与其它芯片的GND直接相连。

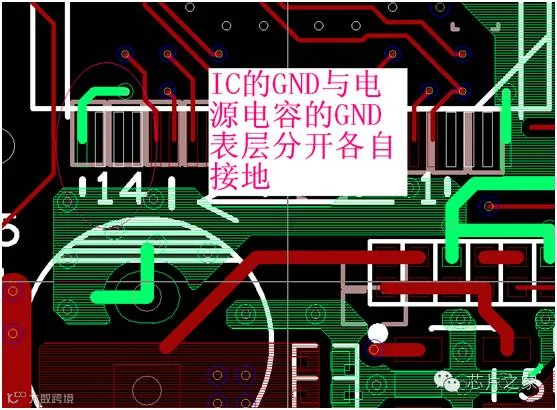

修改前的版本

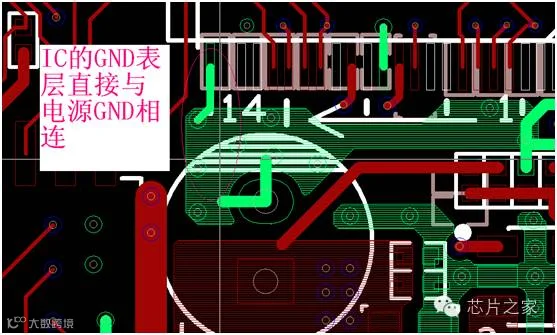

修改后的版本
4、高速信号，敏感信号远离大电流过孔及高压器件，信号测试点远离高压焊盘及器件（防止在测试过程中信号线通过探头短接到电源上烧毁器件）。测试点不要离高压电源太近，否则在测试信号时，示波器探头很容易碰到高压电源导致管脚损伤，芯片失效，示波器探头损坏等问题，要求距离大于１２０ＭＩＬ。
5、 大电流的DC|DC的输入短噪声大，不能与低电压电流平面平行，最好用电感隔离开，避免噪音扩展到整个平面。
6、 输入电容靠近上MOSFET放置。
7、ＧＡＴＥ，ＢＯＯＴ电容走线尽量短粗，MOS管的栅极驱动由于开关电压差较大，瞬间电流很大，所以在布线时要尽量走短而粗的线，减小走线沿路的干扰和走线的电感效应，保证MOS管的可靠关闭，一般１５ＭＩＬ以上。
8、二极管，电感，磁珠，ＲＣ滤波的电阻前后走线线宽要保持一致。

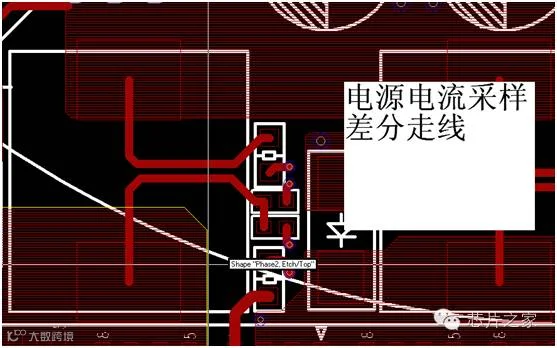

9、电源电流采样差分走线，电源电流采样为微弱信号，需要差分走线，且远离干扰源，正确的做法：从电感两端中间引线，走差分，换算电路尽量靠近控制器放置。
