Microchip USB57XX系列智能集线器控制器

Microchip的USB5734、USB5742和USB5744智能集线器控制器有2或4个端口，支持超高速（SS）/高速（HS）传输，低功耗、可完全配置且完全符合USB 3.1 Gen1规范。USB5734/42/44还支持全速（FS）和低速（LS）USB信号传输，完全覆盖了已定义的所有USB工作速度。

智能集线器其实就是一款集成了系统级功能的USB集线器，通常这些功能只能由MCU或处理器提供。Microchip的USB5734/42/44智能集线器不仅能提供USB通信，还能与其他外设进行通信。其I/O桥接功能允许主机通过USB转I2C、SPI、GPIO或UART与外设无缝连接。Microchip的智能集线器还允许下游设备控制系统，方法是交换角色，充当主机端口，或者在角色间切换，交替充当主机端口。这种角色更换技术被称为FlexConnect，可通过硬件或软件控制启动。

固件可控制LED、GPIO和端口控制信号引脚，最大程度提高了工作灵活性。可通过采用Microchip的实用程序工具ProTouch2对片上一次性可编程（OTP）的ROM进行编程实现USB5734/42/44的配置，或通过大量的“引导配置脚”将配置设置为系统引导时的预设状态。

• 扩展坞

• LCD显示器

• 扩展集线器

• HDTV

• AV设备

• 多功能USB 3.1 Gen1外设

• 2和4个下游USB 2.0/3.1 Gen1端口

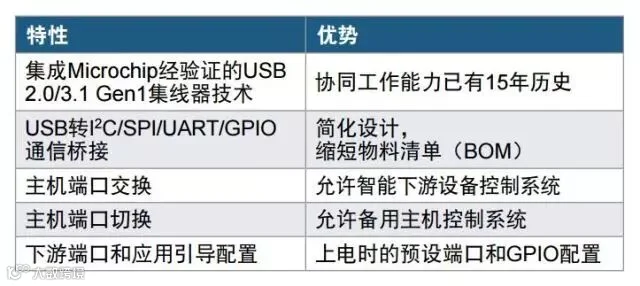

• 集成的集线器特性控制器（HFC），支持I/O桥接和FlexConnect

• I/O桥接：主机与外部外设通信

• USB转I2C/UART/SPI/GPIO桥接端点支持

• FlexConnect：主机端口交换和切换至独立的下游设备

• 电池充电：针对下游端口（DCP、CDP和SDP）的USB-IF 1.2版支持，包括传统的Apple® iOS、Blackberry®及中国国内充电规范等标准

• 端口引导配置：预定义的端口设置配置——电池充电、不可拆卸和禁止

• 应用引导配置：预定义的GPIO配置，针对特定的预定义用例

• 混合模式：I2C、FlexConnect和暂停指示

• FlexConnect模式：通过硬件和软件控制FlexConnect

• 端口速度模式：使用LED来区分全速/高速/超高速下游设备

• 端口BC模式：使用LED来区分BC1.2和标准USB充电

• UART模式：提供必要信号来支持DB9 UART接口

• ProTouch2：通过OTP或外部SPI ROM编程的配置实用程序

• 生产线编程工具和现场更新功能

• 56引脚（7 × 7 mm）和64引脚（9 × 9 mm）SQFN封装，符合RoHS标准，支持2层PCB设计

• 支持工业级温度范围（－40°C至+85°C）

• 支持汽车级品质和PPAP
