TDA2030A
相信很多朋友都会拥有一套小的桌面音响，用来搭配电脑作为闲暇时听听音乐。桌面音响体积小，功率不大，耗电量低，重放效果基本满足一般性欣赏要求，因此以极高的性价比被人们所青睐；本文将通过一套桌面音响的制作介绍业余条件下DIY的方法，希望能给广大爱好者提供参考和启发。

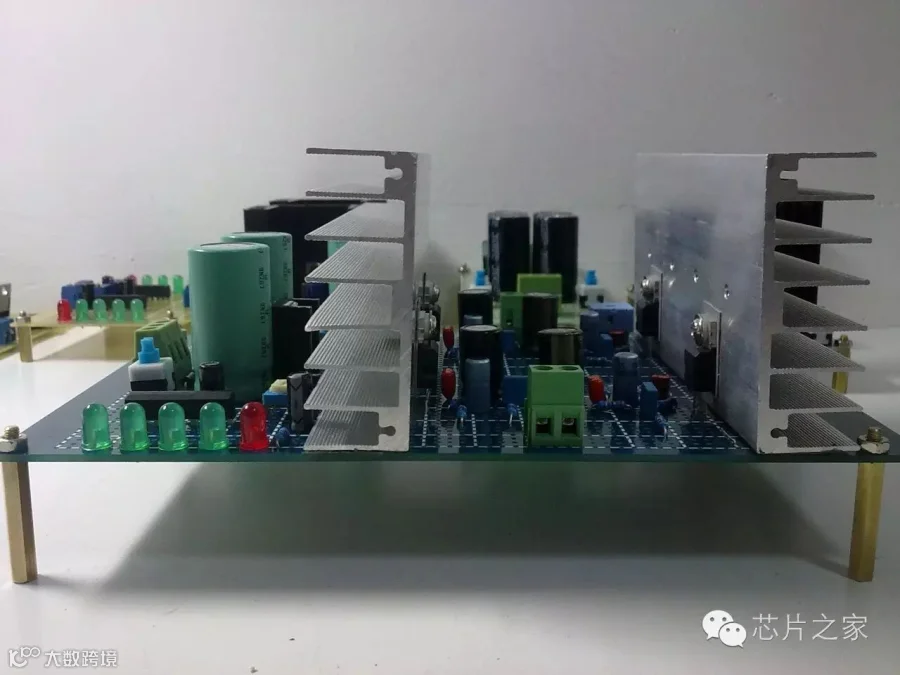

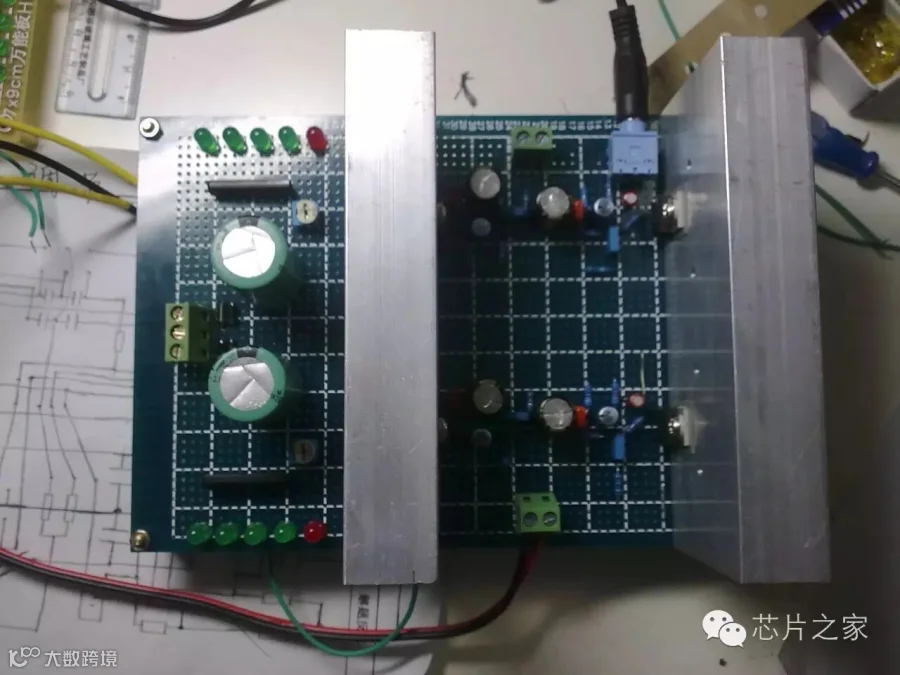

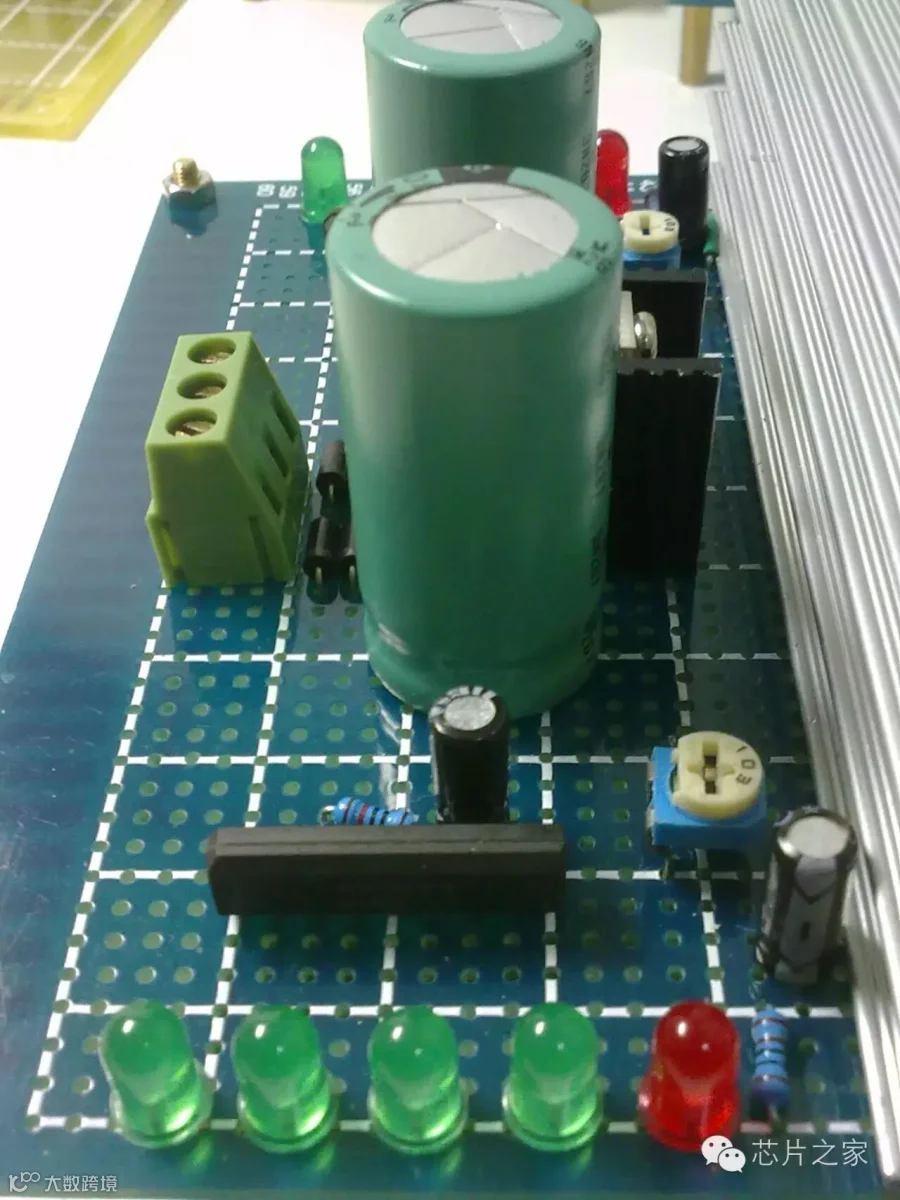

好久没发帖了，在感叹一个又一个牛人的同时，我发现自己好像小溪那么浅，一眼可以看到底。我希望我能坚持下来。虽然我的DIY之路也刚开始，资质不是很好，但勤能补拙是良训，一分辛苦一分才。只有静下心来，才能学东西。回想起大二上在郭哥的指导下一步一步从做TDA2030A OCL单声道开始，一直做到BTL电路，虽然在行家眼里看来这个太小儿科了，但是我第一次却向狗啃刺猬那样无从下口。甚至连那么简明的电路图都看不好。看得一头雾水！另外是自己性格关系吧，总是在新事物面前显得很不自信。第一个板子纯粹是模范郭哥的，自己做的很稀烂。学期中看到郭哥的作品了，激发了我的DIY欲望，开始制作BTL功放。在这段时间多亏了郭哥的帮助，解决了不少的困惑，我才渐渐看到了DIY大门。被人看来很简单，我却是个完美主义，做事不免缚手缚脚的，花了大气力却不能如愿以偿。不过感觉自己很幸运，郭哥帮了我大忙，我也想过，要不是有他我当时可能就放弃了，要不是他，我到今天可能还得个门外汉。 有点困了，长话短说吧，我觉得自己很幸运，之前的DIY之路上有郭哥相伴。 同时我也是个怀旧的人。下面是我在大二上学习和实践差不多2个月之后的所得，在寒假期间打造的TDA2030 BTL 2.0+音平指示 功放 这个是没装箱前的：

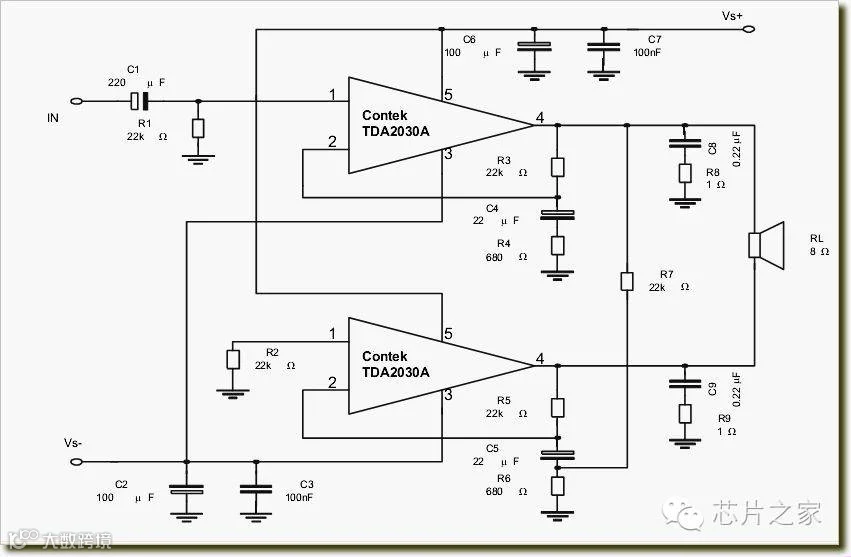

功放部分：
IC: TDA2030A×2
电容: 220μF 50v×1 100μF 50v×2 22μF50v×2 104×2
224×2
电阻: 22kΩ 1/4w×5 1Ω 1w×2 680Ω 1/4w×2
扬声器: (8英寸)30W/8Ω一个

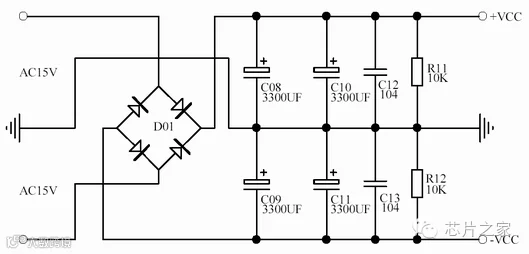

电源部分:
变压器：双15V 40W一个
整流板：4A全桥整流一个 3300μF 25v×4 104×2 10kΩ电阻×2
220U换成10U的，另外在这个位置加个10U的电容，左右声道信号同时输入。另一个方法，在这个220U之前加两个2.2K电阻，也是一样接两路信号输入，220U还是要换小，10U这样音量会大。
接下来要向大家介绍的是一款专用的电平指示驱动IC，通过对电路原理图的分析，这个电平指示器实际上也就是一个AD转换器，输入高低不同的电压，就可以输出5个LED不同的点亮状态，不同的是，LED只能顺序点亮和熄灭，输出也只有6个状态，即“全熄--亮1--再亮2--再亮3--再亮4--再亮5”。
KA2284五段电平指示，KA2284B是五点发光二极管电平指示电路，其①比较器A、②比较器B、③比较器 C、④比较器D、⑤地、⑥比较器E、⑦放大输出、⑧输入、⑨电源 VCC。
1、5 LED电平显示
2、发光二极管的颜色可以配多种，使功放输出状态一览无遗。
3、可调节可调阻值，调节起控电平,不管功放输出多大都可调节。
4、仅电源与音频信号2组线，接线简单。
5、可外接电源状态显示指示灯
6、 宽电源电压，3.5-16V都可以工作
引脚功能图：

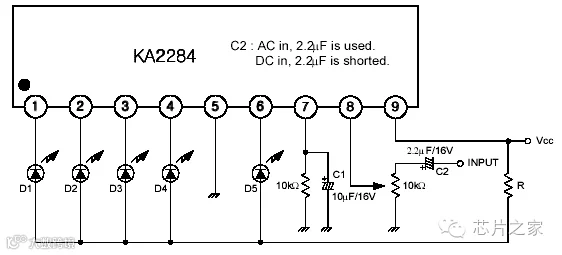

芯片应用图：
音频电平指示套件:
电阻 1/8W 1K 7
1/4W 10K 2
可调电阻 10K 1
发光二极管 绿色 2
蓝色 1
红色 3
电解电容 2.2UF(4.7UF) 1
10UF 1
IC KA2284 1
小万能板 1
说明纸 1
本电路不是很复杂大家可以根据的需要而分配发光二极管的颜色，建议第一个、第二个装绿色，第三个装蓝色，第四个、第五个装红色，本站没有做印刷电路板，配的是万能板，所以大家可以根据自己的需要，发挥想象去安装发光二极管的位置，装开一点或者靠紧一点都行。配了7个1K的电阻，这7个电阻可以做发光二极管的限流电阻，可装可不装，大家可以试试不同的效果。多配一个发光二极管是可外接电源状态显示指示灯；如果需要双声道一个声道装一套，建议购买2套。
家庭日常听音乐，具有5W以上的输出功率就足够，我们无需制作动辄几十瓦的音频功放，本制作选择了意法半导体公司的TDA2030A单声道功放芯片，在 4Ω负载下能有18W的额定输出功率，它价格便宜，使用广泛，容易购买，且外围电路简单，很适合业余条件的DIY制作。功放电路方案确定以后，我们就可以根据输出功率选择合适的扬声器来制作音箱，一般尺寸大的扬声器，其低音表现力要更好，但是相应的音箱体积也会增大，由于我们这款音箱的主要用途是小功率下听音乐，因此选择了4英寸的全频扬声器，在低成本的情况下又能保证中频部分的效果。

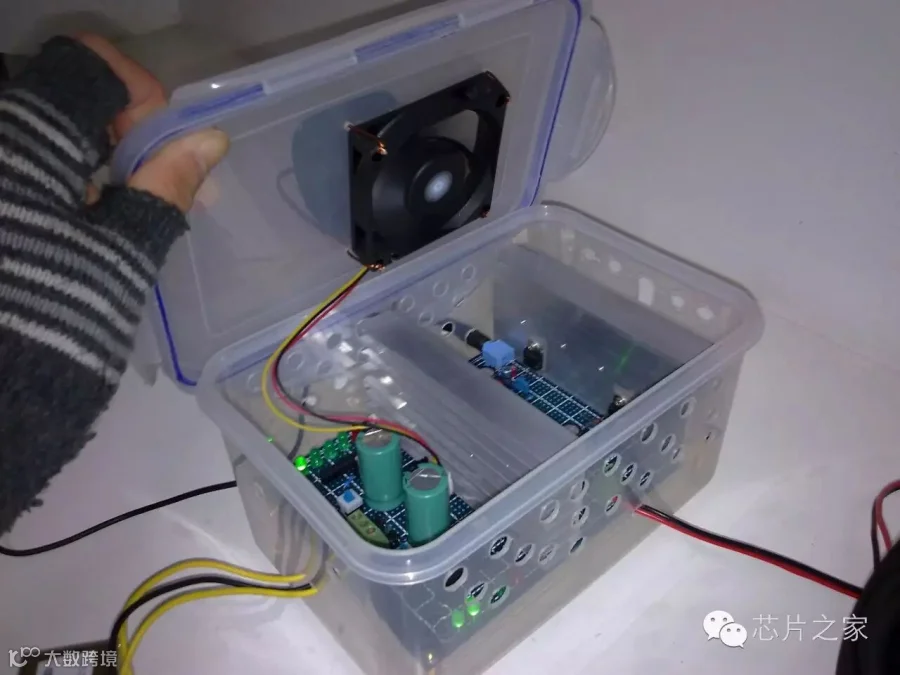

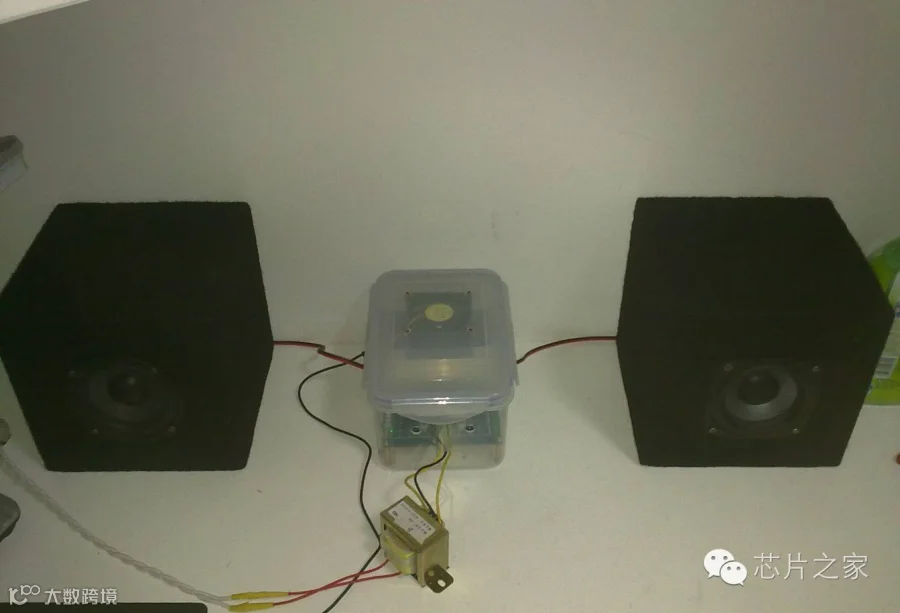

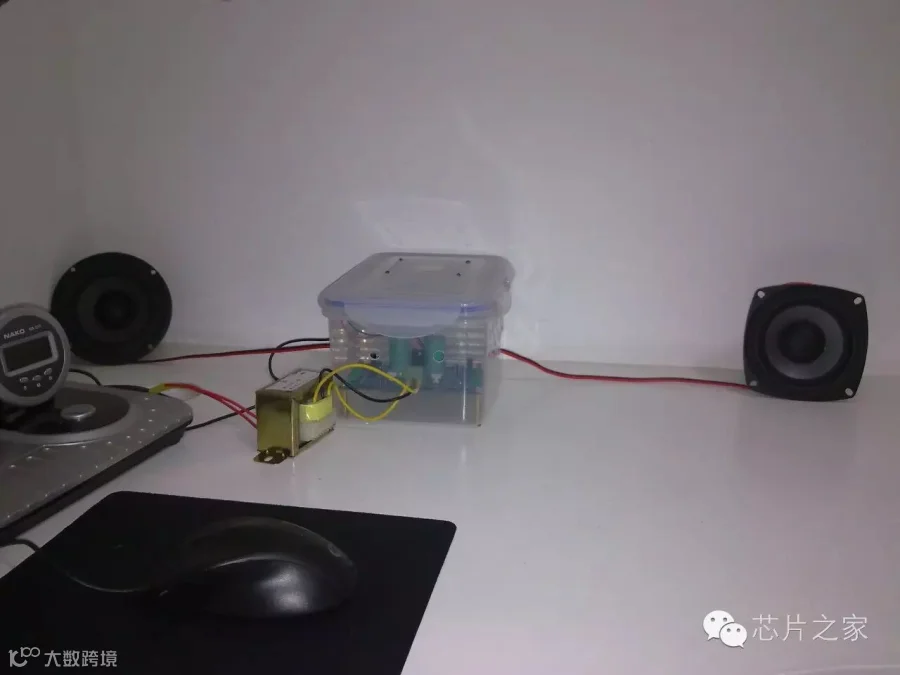

晒晒成品图：
