受控的特性阻抗
我们介绍一下特性阻抗的概念，特性阻抗是指信号沿传输线传播时，信号看到的瞬间阻抗值。如果信号沿传输线传播的过程当中，任何实践和位置信号看到的特性阻抗都保持一致的话，那么我们就可以称这样的传输线的特性阻抗是受控的。这种受控特性阻抗的传输线将使信号高质量无失真的传输，这也是我们在信号完整性分析领域中主要分析研究的问题。
影响特性阻抗的因素
特性阻抗在信号完整领域是非常重要的概念，它是影响信号质量的一个重要因素，因此我们就要想办法来控制它，让它按我们想要得大小来受控，那我们就要分析到底是那些因素来影响特性阻抗。

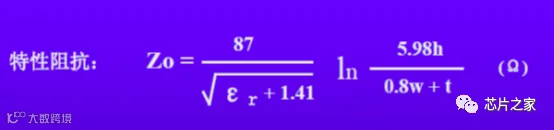

PCB中特性阻抗的简化计算式

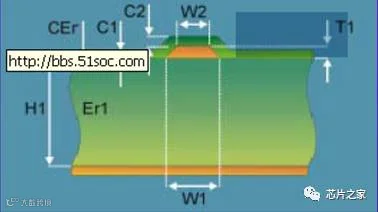

微带线
带状线
特性阻抗与影响特性阻抗因素的关系
与线宽W成反比
与线的厚度t成反比
与介质的电介常数εr的平方根成反比
与介质的厚度h成正比
另外差分阻抗与线间距S成正比（与GND的距离足够远）
PCB设计中特性阻抗所涉及的方面
考虑设计中可能要用到的传输线类型，根据用到的传输线类型进行合理叠层分配；
根据特性阻抗要求调整合适的参数组合，以确定设计参数；
与厂商沟通设计参数进行确定。
由于PCB厂家在实际的制作中有很多因素制约从而与我们事先自己计算的参数会有出入
计算特性阻抗的常用软件
Polar
目前比较高版本的有:SI8000 SI9000
比较前面的版本:主要是CITS系列版本，目前大部分PCB厂家还在沿用这个系列的版本。
