1、简要描述：
最近几年以来，智能家居迅猛发展，涵盖范围逐渐扩大，包括智能排插，智能手表，智能温控系统等各种各样的新型家居设备开始步入人们的生活，人们也有更多机会接触到丰富多样的产品，不同的产品带给人们新的科技体验。在无线网络的广泛普及之下，智能设备对我们生活的影响更多是通过手机和平板电脑等这些微型产品来交互信息。
在这种浪潮的推动下，Yeelink网络迎来了它的井喷期，在Yeelink这个开放的物联网平台上，不仅可以传送各种传感器的数据，还可以实现对家电的控制。比如，用户可以用手机App远程控制家中电器的开关，查看家中温湿度和监控家中的情况，Yeelink会将上传的数据以一定的形式展现和保存起来。现在大部分智能家居的安卓App都已固定，而在Yeelink的客户端则可以任意添加各种传感器，实现了用户根据自己的喜好定制自己的界面。Yeelink完全免费，用户可以根据自己的需要定制，所以开发一套平民化的产品非常必要。
2、原理框图和接口图
本智能平台总体设计，如图1所示，以M3内核的STM32F103RBT6为主要控制中心，由稳压模块为其提供稳定的电压，在打开开关后，微控制器开始采集温度、湿度和PM2.5的数据，在微控制器的处理下，在LCD上显示，同时wifi模块开始连接已经配置的wifi，然后连接到Yeelink，将温度、湿度以及PM2.5的数据传到Yeelink服务器，与此同时要一直检测开关的状态，用户可以在PC端和手机端查看各种数据的实时状态。
3、WiFi通信部分
本设计采用的是已经完成了wifi协议和功能封装的芯片模块，可直接与STM32通过串口相连，实现对传感器与家电的控制与扩展。wifi模块一般工作在2.4G，波特率可调，支持多种网络模式并存，上电启动后，通过设置的网络模式去连接相应的wifi或者等待Socket连接的到来，连接的安全性能符合标准要求。控制信号通过yeelink服务器传送给中央控制器，再由其将指令进行处理或转换并传送给家用电器；或是将中央控制器的接收的数据上传到yeelink服务器，在WIFI覆盖的区域内在终端设备上显示，完成数据的传递，以此来完成对整个家居系统的智能控制。

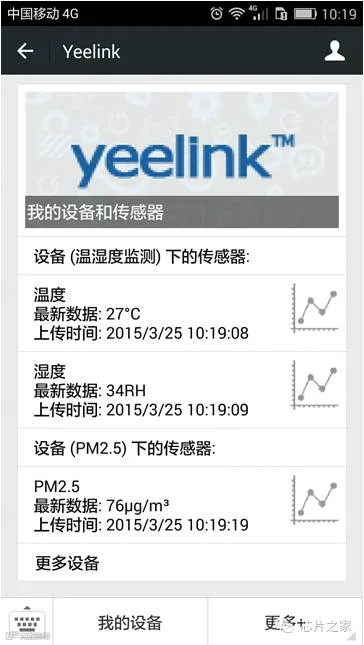

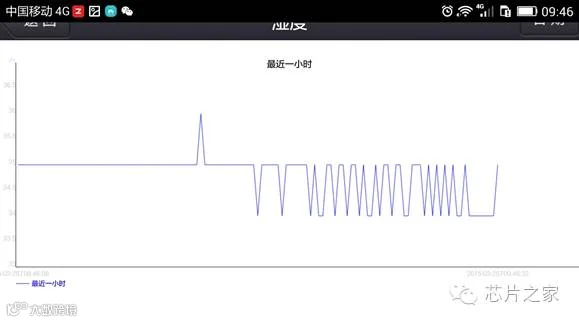

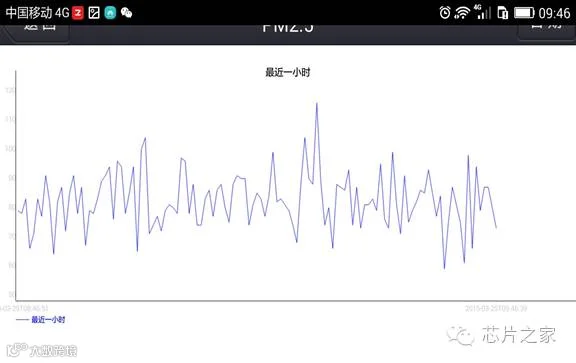

4、具体测试的一些图片
详细源代码及PCB，可以点击下方阅读原文获取
