泰克新出的示波器，5 series MSO（附视频）

不仅仅采用新显示器和用户界面，更是新标准。配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

拥有足够的通道。提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个高分辨率模拟波形或 8 个数字逻辑波形，只需更改探头即可。

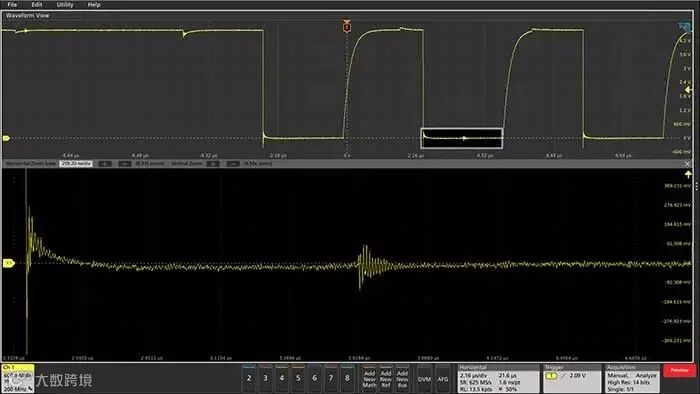

支持高达 16 位的垂直分辨率，每个细节都不会错过。12 位模拟到数字转化器，可使用高级数字信号处理提供高达 16 位垂直分辨率。对于叠加在大信号上的微小信号也能直接观察和测试到信号的细节。

输入通道

• 4 个、6 个或 8 个 FlexChannel™ 输入


• 每个 FlexChannel 提供了 1 个模拟信号输入或 8 个数字逻辑输入（使用 TLP058 逻辑探头）

带宽1

• 350 MHz、500 MHz、1 GHz、2 GHz


采样率（所有模拟/数字通道）

• 实时: 6.25 GS/s


• 插补: 500 GS/s

记录长度（所有模拟/数字通道）

• 62.5 M点标配


• 125 M点选配1

波形捕获率

• >500,000个波形/秒


垂直分辨率

• 12 位 ADC

• High Res 模式下高达 16 位

标准触发类型

• 边沿, 脉冲宽度, 欠幅脉冲, 超时, 窗口, 逻辑, 建立时间和保持时间, 上升/下降时间, 并行总线, 顺序


• 标准分析

• 光标: 波形, V条, H条, V&H条

• 测量: 36 项

• 示图: 时间趋势, 直方图, 频谱

• 数学: 基本数学功能, FFT, 高级数学公式编辑器

• 搜索: 搜索任意触发标准

• 抖动: TIE 和相位噪声

选配分析

• 高级抖动和眼图分析


选配串行总线触发, 解码和分析

• I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, 以太网, I2S, LJ, RJ, TDM


任意波形/函数发生器

• 50 MHz 波形生成


• 波形类型: 任意波形, 正弦, 方波, 脉冲, 锯齿波, 三角形, DC 电平, 高斯, 洛伦兹, 指数上升/下降, Sin(x)/x,随机噪声, 半正弦, 心电图

数字电压表

• 4 位 AC RMS、DC 和 DC+AC RMS 电压测量


触发频率计数器

• 8 位


显示器

• 15.6 英寸 (396 mm) TFT 彩色


• 高清 (1,920 x 1,080) 分辨率

• 容性（多触点）触摸屏

连接能力

• USB 主控端口 (x7), USB 设备端口, LAN (10/100/1000 Base-T 以太网; LXI 标准), 显示器端口, DVI-D, 视频输出


e*Scope®

• 使用标准网络浏览器，通过网络连接远程查看和控制示波器


标配探头

• 每条通道一只 10 MΩ 无源电压探头，<4 pF 容性负载


保修

• 标配3年保修，选配整体保护计划


外观尺寸

• 12.2 英寸 (309 mm) 高 x 17.9 英寸 (454 mm) 宽 x 8.0英寸 (204 mm) 深


• 重量: <25 磅(11.4 kg)
